5.Windows驱动-创建驱动设备对象与三环通信

免责声明：内容仅供学习参考，请合法利用知识，禁止进行违法犯罪活动！

本次游戏没法给

内容参考于：微尘网络安全

上一个内容：4.Windows驱动-DbgPringtEx详解（驱动名、驱动卸载、驱动注册表）

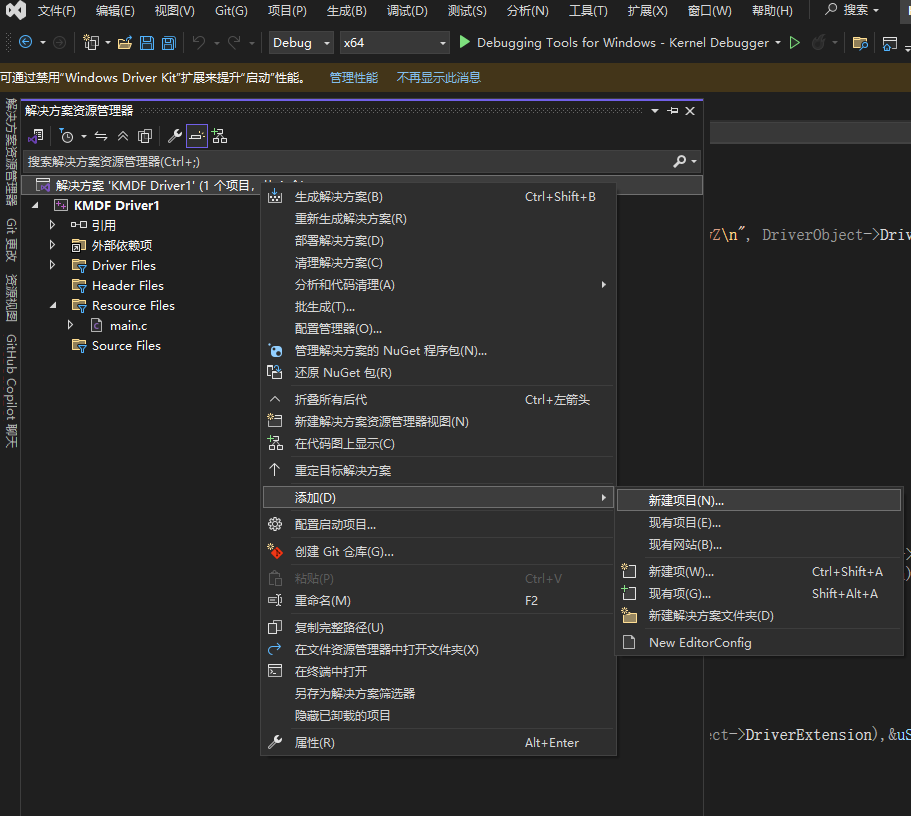

首先创建一个MFC的项目，如下图右击选择新建项目

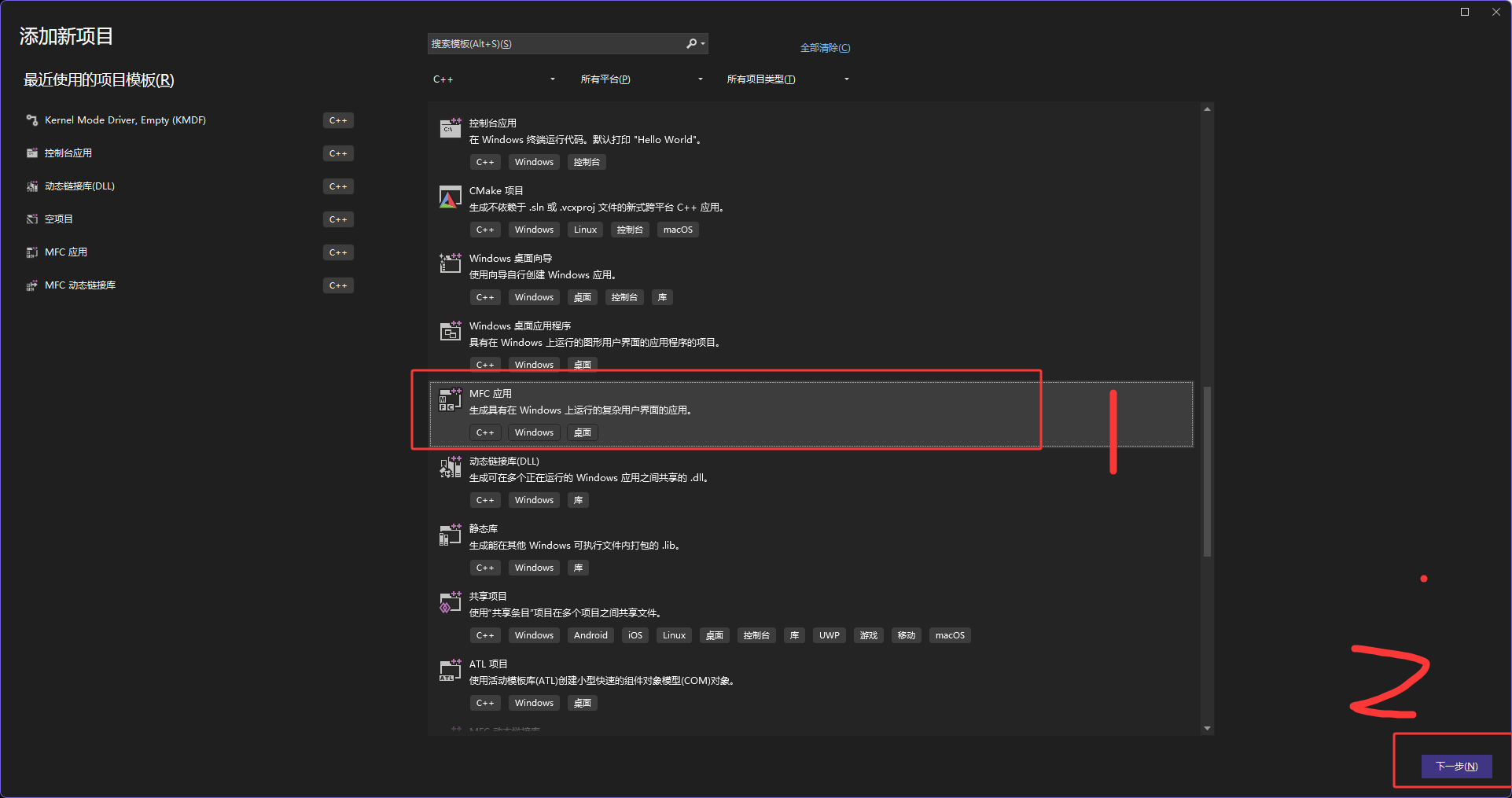

选择MFC应用，然后点击下一步

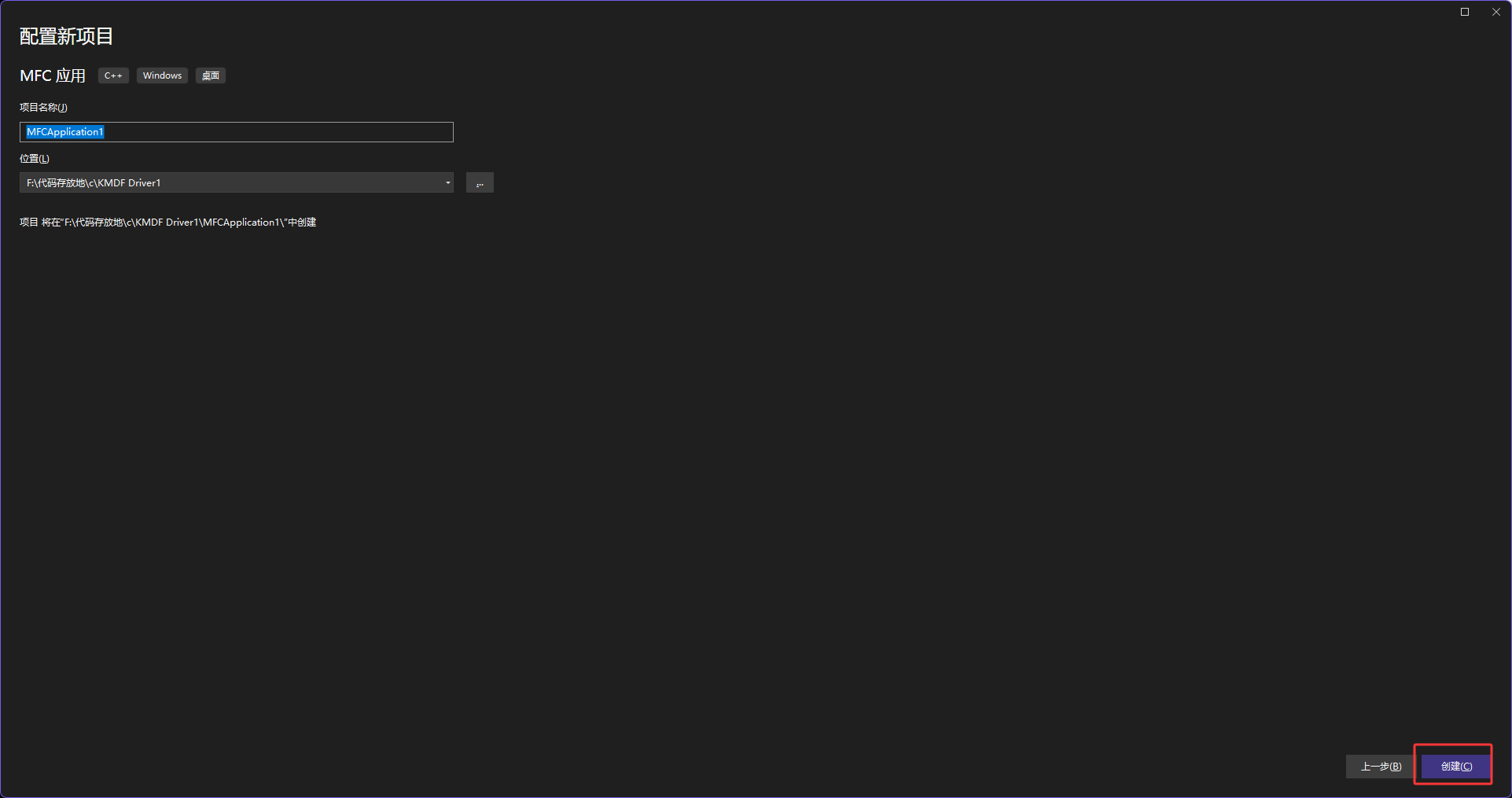

然后点击创建

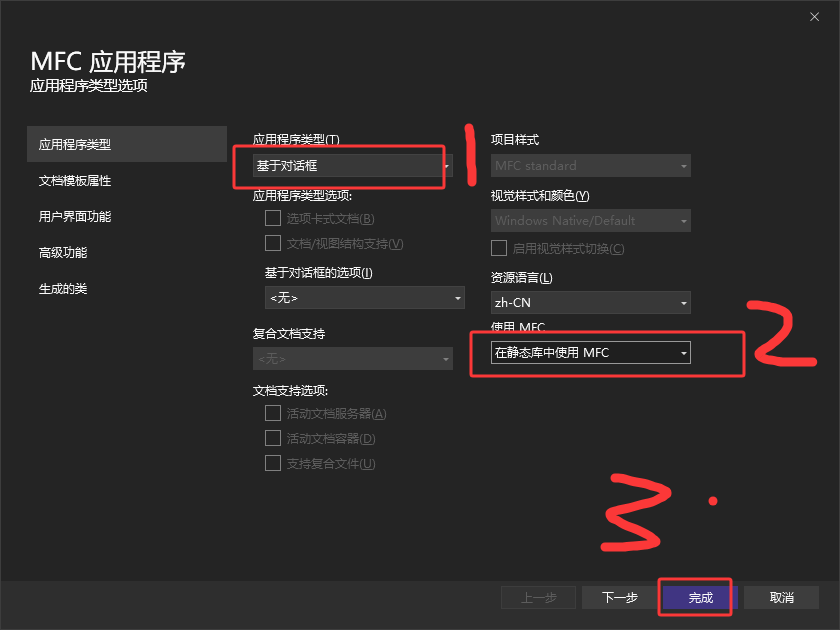

根据下图选择完直接点击完成

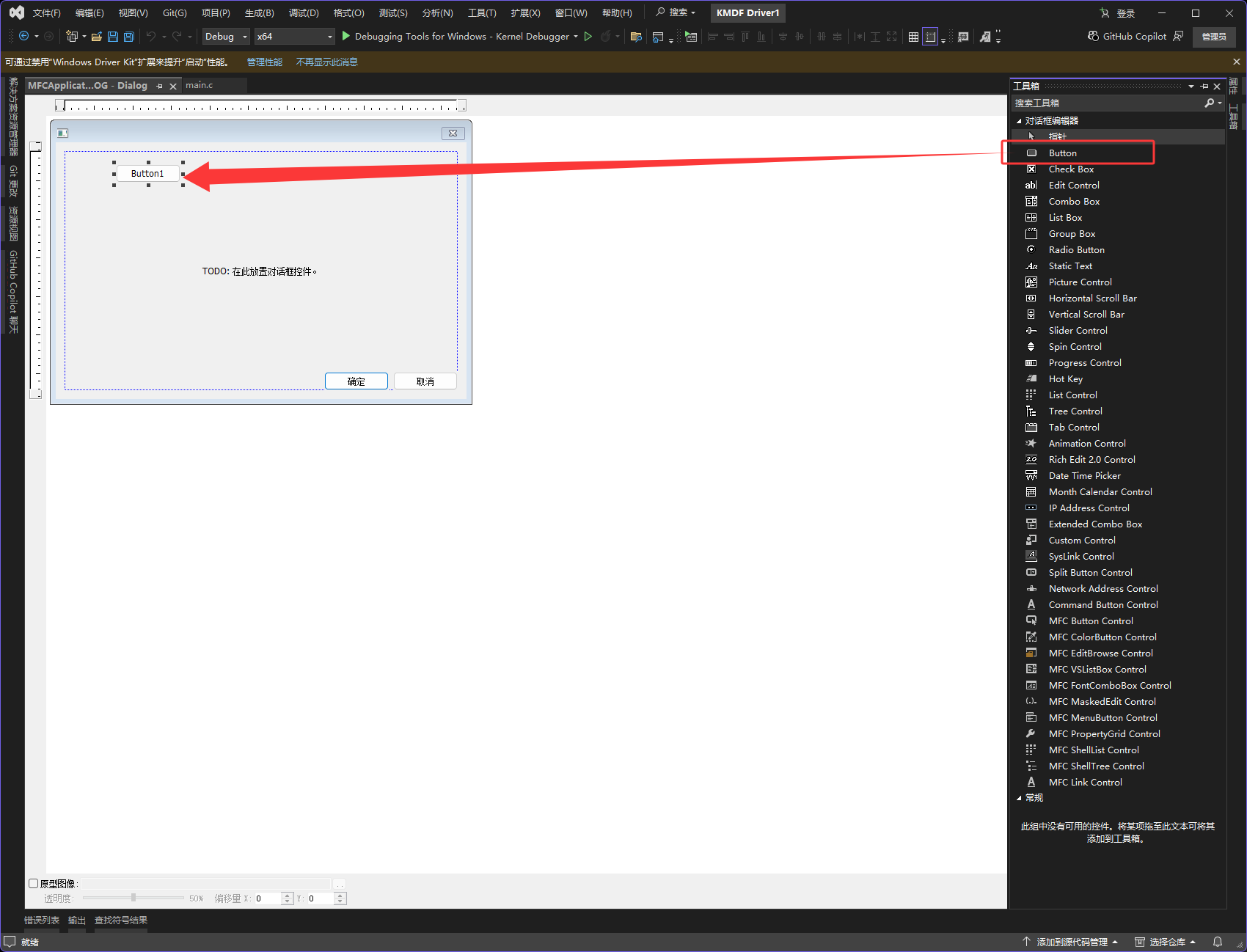

然后添加一个按钮

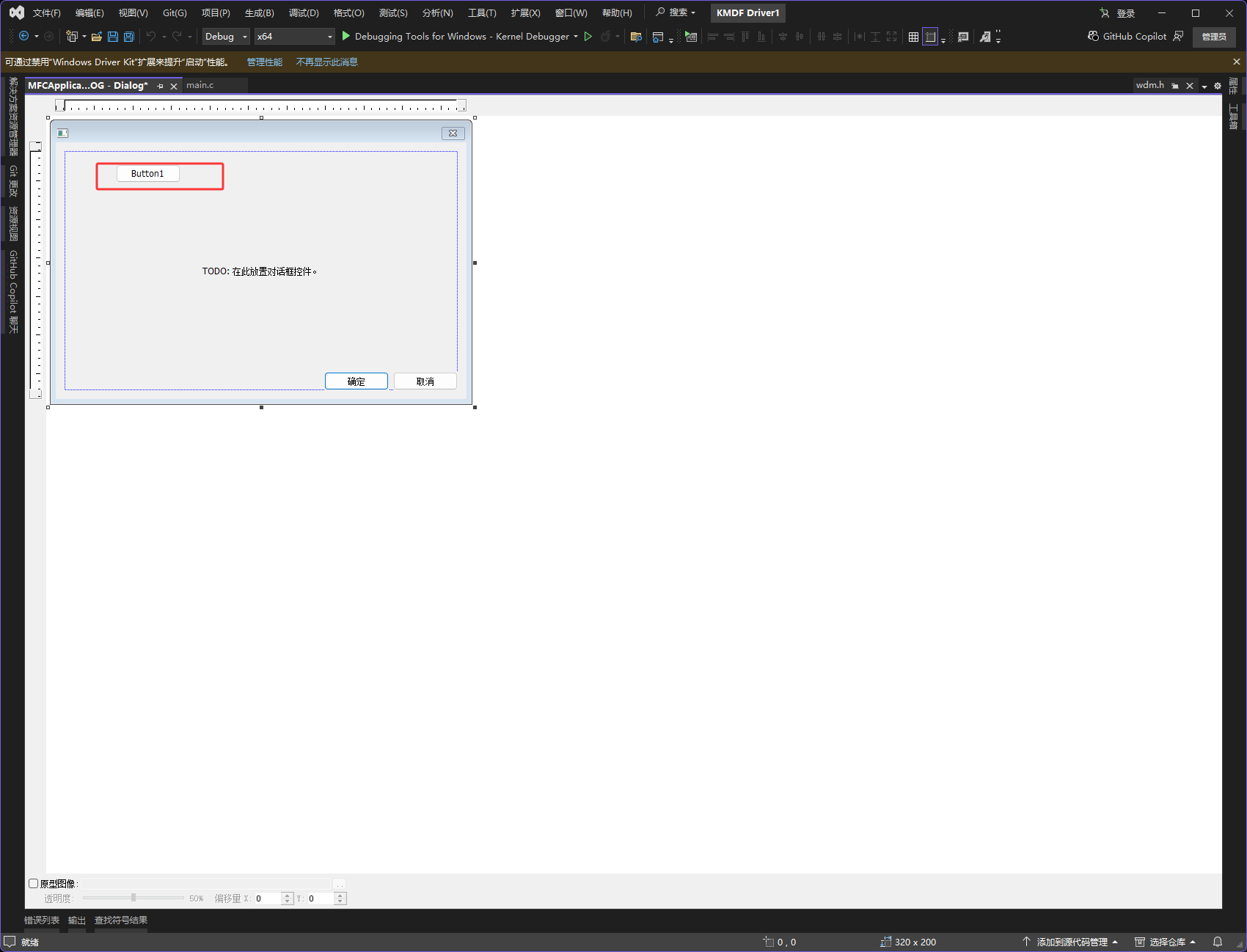

然后双击下图红框的按钮

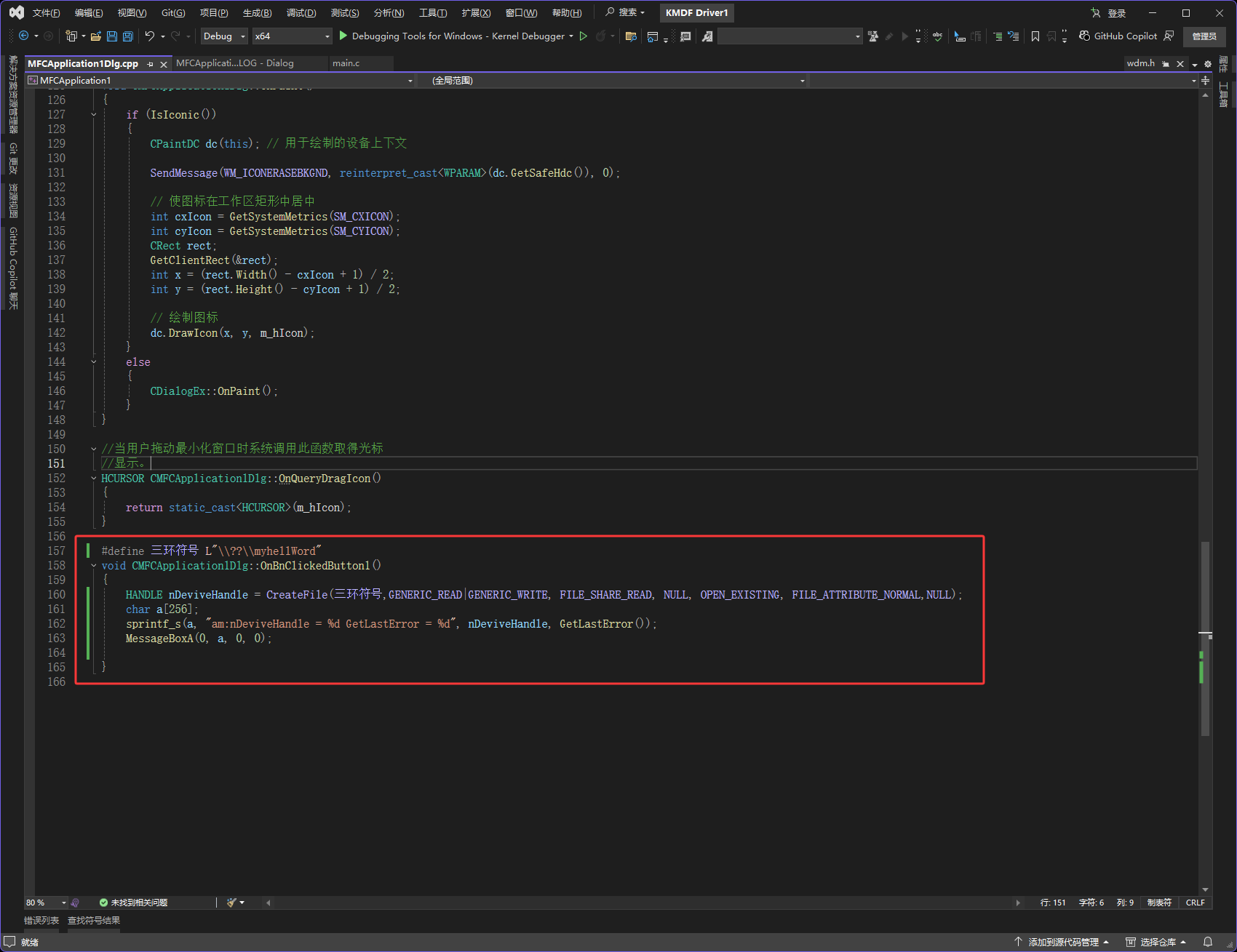

双击完写的代码

代码说明：

// ###########################################################################
// 宏定义：用户态访问内核驱动的符号链接路径（与内核驱动中的"三环符号"完全一致）
// 核心映射关系（必须重点理解）：
//   内核态定义：L"\\??\\myhellWord" → 用户态实际访问路径：L"\\\\.\\myhellWord"
//   系统自动将用户态的 L"\\??\\" 映射为 L"\\\\.\\"，因此两种写法等价
//   作用：用户态程序通过该路径找到内核中对应的设备对象（\\Device\\myhellWord）
// 注意：该宏必须与内核驱动中的"三环符号"完全一致，否则无法找到驱动设备
// ###########################################################################
#define 三环符号 L"\\??\\myhellWord"

// ###########################################################################
// MFC按钮点击事件处理函数：用户点击按钮时触发，核心功能是"用户态访问内核驱动"
// 作用：通过 CreateFile API 打开内核驱动创建的设备，建立用户态与内核态的通信通道
// 这是用户态程序与内核驱动交互的第一步（打开设备）
// ###########################################################################
void CMFCApplication1Dlg::OnBnClickedButton1()
{
    // #######################################################################
    // CreateFile：Windows核心API，用于打开/创建文件、设备、管道等对象
    // 此处用于打开内核驱动创建的设备对象（用户态与内核态通信的核心入口）
    // 参数详细说明（结合内核驱动场景）：
    // #######################################################################
    HANDLE nDeviveHandle = CreateFile(
        三环符号,                          // 参数1：设备路径（用户态符号链接，与内核驱动一致）
                                           // 可取值：必须是内核驱动中 IoCreateSymbolicLink 创建的符号链接
                                           // 等价写法：L"\\\\.\\myhellWord"（用户态更直观的写法，与三环符号等价）
        GENERIC_READ | GENERIC_WRITE,       // 参数2：访问权限（请求读+写权限）
                                           // 可取值：
                                           //   GENERIC_READ → 读权限（对应内核 IRP_MJ_READ）
                                           //   GENERIC_WRITE → 写权限（对应内核 IRP_MJ_WRITE）
                                           //   0 → 仅打开设备，无读写权限
                                           // 注意：权限需与内核驱动的安全设置匹配，否则会返回权限不足（错误码5）
        FILE_SHARE_READ,                    // 参数3：共享模式（允许其他进程同时读该设备）
                                           // 可取值：
                                           //   FILE_SHARE_READ → 共享读
                                           //   FILE_SHARE_WRITE → 共享写
                                           //   FILE_SHARE_DELETE → 共享删除
                                           //   0 → 独占访问（不允许其他进程打开）
        NULL,                               // 参数4：安全属性（NULL=使用默认安全描述符）
                                           // 内核驱动创建设备时若设置了安全属性，需在此匹配
        OPEN_EXISTING,                      // 参数5：打开方式（必须设为"打开已存在的设备"）
                                           // 可取值：仅 OPEN_EXISTING 有效（设备是内核驱动创建的，已存在）
                                           //   若设为 CREATE_NEW/CREATE_ALWAYS 会失败（错误码80：文件已存在）
        FILE_ATTRIBUTE_NORMAL,              // 参数6：文件/设备属性（普通属性，无特殊要求）
                                           // 可取值：FILE_ATTRIBUTE_NORMAL（默认）、FILE_FLAG_OVERLAPPED（异步I/O）等
        NULL                                // 参数7：模板文件句柄（设备访问无需模板，设为NULL）
    );

    // #######################################################################
    // 格式化输出结果：显示设备句柄和错误码（排查打开失败的关键）
    // 关键说明：
    //   - 若 nDeviveHandle == INVALID_HANDLE_VALUE（值为-1）→ 打开设备失败
    //   - GetLastError() → 获取失败原因（错误码对应具体问题，见下方注释）
    // #######################################################################
    char a[256];
    sprintf_s(a, "am:nDeviveHandle = %d GetLastError = %d",
              nDeviveHandle,               // 设备句柄：非-1表示打开成功，后续可通过该句柄与驱动通信
              GetLastError());             // 错误码：打开失败时的具体原因

    // 弹窗显示结果（用户态直观查看是否打开成功）
    MessageBoxA(0, a, 0, 0);
}

// ###########################################################################
// 关键补充注释（用户态与内核驱动通信的核心注意事项）
// ###########################################################################
// 1. 常见错误码及排查方向（结合之前的内核驱动）：
//    - 错误码 2（系统找不到指定文件）：
//      → 内核驱动未加载（未执行 sc create + sc start）
//      → 内核驱动中 IoCreateSymbolicLink 调用失败（符号链接未创建）
//      → 宏定义"三环符号"与内核驱动中的"三环符号"不一致（路径写错）
//    - 错误码 5（拒绝访问）：
//      → CreateFile 的访问权限（如GENERIC_WRITE）内核驱动不允许
//      → 内核驱动创建设备时设置了严格的安全属性（需在IoCreateDevice时指定FILE_ALL_ACCESS）
//      → 程序未以管理员身份运行（用户态访问内核设备需管理员权限）
//    - 错误码 1275（此驱动程序被阻止加载）：
//      → 内核驱动未签名，测试模式未开启（需执行 bcdedit /set testsigning on + 重启）
//      → 安全引导未关闭（VMware需在虚拟机设置中禁用Secure Boot）
//    - 错误码 32（另一个程序正在使用此文件）：
//      → 其他进程已独占打开该设备（CreateFile 共享模式设为0）
//
// 2. 成功条件（必须同时满足）：
//    - 内核驱动已加载（sc start 启动成功）
//    - 内核驱动成功创建设备对象（IoCreateDevice 返回 STATUS_SUCCESS）
//    - 内核驱动成功创建符号链接（IoCreateSymbolicLink 返回 STATUS_SUCCESS）
//    - 测试模式已开启 + 驱动已自签名（或关闭驱动完整性校验）
//    - MFC程序以管理员身份运行（右键→以管理员身份启动）
//
// 3. 后续通信：
//    - 打开成功后，可通过 ReadFile（读驱动）、WriteFile（写驱动）、DeviceIoControl（控制驱动）与内核交互
//    - 需内核驱动实现对应的 IRP_MJ_READ、IRP_MJ_WRITE、IRP_MJ_DEVICE_CONTROL 处理函数
// ###########################################################################

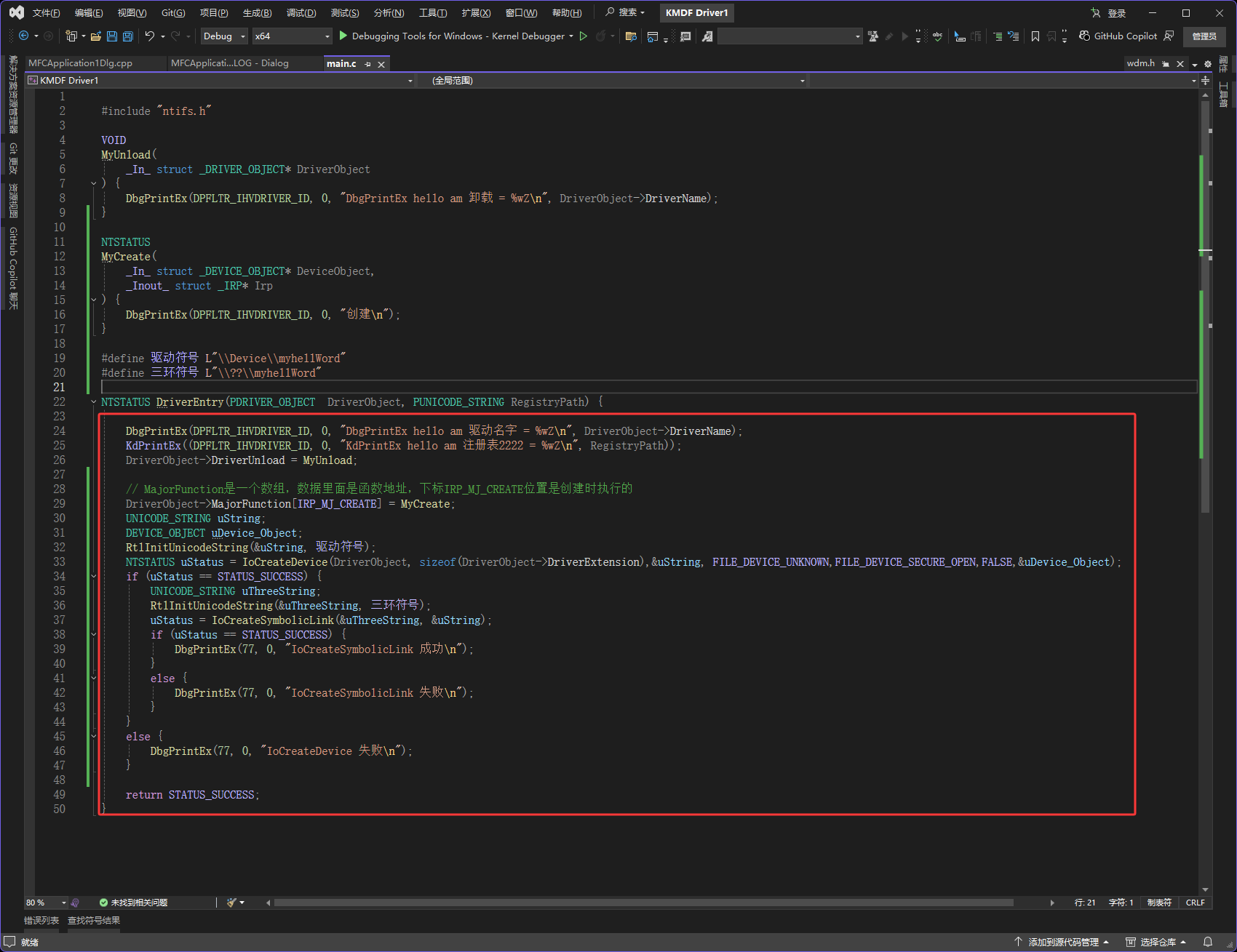

驱动的代码

代码说明：

// 包含Windows内核驱动开发核心头文件
// 来源：Windows Driver Kit (WDK)，提供内核API、数据结构（如NTSTATUS、PDRIVER_OBJECT）、宏定义
// 作用：驱动开发必备，所有内核函数/类型均依赖此头文件声明
#include "ntifs.h"

// ###########################################################################
// 驱动卸载函数：系统卸载驱动（sc stop 或关机）时自动调用
// 作用：释放驱动创建的资源（原代码未实现资源释放，需注意）
// 参数说明：
//   _In_ struct _DRIVER_OBJECT* DriverObject：驱动对象指针
//     - 来源：系统传入，指向当前被卸载的驱动对象
//     - 作用：通过该对象可访问驱动创建的设备对象、符号链接等资源
//   _In_ 标注：WDK定义的注解，表示该参数为"输入型"（仅读取，不修改）
// 注意：原代码未释放符号链接和设备对象，会导致资源泄漏（系统重启才能释放）
// ###########################################################################
VOID
MyUnload(
	_In_ struct _DRIVER_OBJECT* DriverObject
) {
	// DbgPrintEx：增强版内核调试打印（支持组件ID+调试级别过滤）
	// 参数1：DPFLTR_IHVDRIVER_ID → 第三方驱动组件ID（预定义，来源dpfilter.h）
	// 参数2：0 → 调试级别（0-31，数值越小优先级越高）
	// 参数3：格式化字符串，%wZ → 专门打印UNICODE_STRING类型（驱动名称）
	DbgPrintEx(DPFLTR_IHVDRIVER_ID, 0, "DbgPrintEx hello am 卸载 = %wZ\n", DriverObject->DriverName);
}

// ###########################################################################
// IRP_MJ_CREATE 处理函数：用户态程序调用 CreateFile 打开驱动设备时触发
// 作用：处理设备的"打开"请求（如权限校验、初始化等）
// 参数说明：
//   _In_ struct _DEVICE_OBJECT* DeviceObject：被打开的设备对象指针
//     - 来源：系统传入，指向用户态要打开的内核设备对象
//   _Inout_ struct _IRP* Irp：I/O请求包（用户态请求的核心载体）
//     - 来源：系统创建并传入，包含请求类型、参数、结果存储位置
//     - _Inout_ 标注：输入输出型参数（读取请求信息，写入处理结果）
// 关键风险：原代码未设置 Irp->IoStatus 且未调用 IoCompleteRequest
//   → 系统会一直等待该请求完成，导致用户态程序卡死、甚至系统蓝屏！
// ###########################################################################
NTSTATUS
MyCreate(
	_In_ struct _DEVICE_OBJECT* DeviceObject,
	_Inout_ struct _IRP* Irp
) {
	// 打印设备创建（打开）日志，无其他处理逻辑
	DbgPrintEx(DPFLTR_IHVDRIVER_ID, 0, "创建\n");
}

// ###########################################################################
// 宏定义：设备路径与用户态符号链接（内核态与用户态通信的关键标识）
// 1. 驱动符号（内核态设备路径）：
//    - 格式规范：\\Device\\[设备名]（固定格式，设备名自定义）
//    - 作用：内核态唯一标识设备，仅内核程序可见
//    - 可取值：自定义设备名（需唯一，避免与系统设备冲突，如L"\\Device\\MyDriver"）
// 2. 三环符号（用户态符号链接）：
//    - 格式规范：\\??\\[符号名]（固定格式，符号名需与驱动设备名对应）
//    - 作用：映射内核设备路径到用户态，用户态通过 \\.\myhellWord 访问该设备
//    - 可取值：必须与驱动符号的设备名一致，仅前缀固定为\\??\\
// ###########################################################################
#define 驱动符号 L"\\Device\\myhellWord"  // 内核态设备路径（唯一标识内核设备）
#define 三环符号 L"\\??\\myhellWord"     // 用户态符号链接（用户态访问入口）

// ###########################################################################
// 驱动入口函数：系统加载驱动时优先调用（内核驱动的"main函数"）
// 作用：初始化驱动核心配置（绑定卸载函数、IRP处理函数、创建设备/符号链接）
// 参数说明：
//   PDRIVER_OBJECT DriverObject：驱动对象指针
//     - 来源：系统创建并传入，代表当前加载的驱动本身
//     - 核心作用：存储驱动配置（卸载函数、IRP处理函数数组、设备对象链表等）
//   PUNICODE_STRING RegistryPath：驱动注册表路径
//     - 来源：系统传入，对应驱动服务在注册表中的键路径（如L"\\Registry\\Machine\\SYSTEM\\CurrentControlSet\\Services\\[驱动名]"）
//     - 作用：读取驱动的注册表配置（如启动参数、服务设置）
// 返回值：NTSTATUS → 驱动加载状态（STATUS_SUCCESS 表示加载成功）
// ###########################################################################
NTSTATUS DriverEntry(PDRIVER_OBJECT  DriverObject, PUNICODE_STRING RegistryPath) {

	// 打印驱动名称（DriverObject->DriverName 是系统分配的驱动名）和注册表路径
	DbgPrintEx(DPFLTR_IHVDRIVER_ID, 0, "DbgPrintEx hello am 驱动名字 = %wZ\n", DriverObject->DriverName);
	KdPrintEx((DPFLTR_IHVDRIVER_ID, 0, "KdPrintEx hello am 注册表2222 = %wZ\n", RegistryPath));

	// 绑定驱动卸载函数：告知系统驱动卸载时要执行的函数（必须设置，否则无法正常卸载）
	DriverObject->DriverUnload = MyUnload;

	// 绑定 IRP_MJ_CREATE 处理函数：
	// MajorFunction 是IRP处理函数数组，下标为IRP请求类型，值为对应处理函数地址
	// 下标 IRP_MJ_CREATE → 对应"打开设备"请求，触发 MyCreate 函数
	// 常见IRP类型可取值（WDK预定义）：
	//   IRP_MJ_CREATE → 打开设备（本示例用）
	//   IRP_MJ_CLOSE → 关闭设备
	//   IRP_MJ_READ → 读取设备数据
	//   IRP_MJ_WRITE → 写入设备数据
	//   IRP_MJ_DEVICE_CONTROL → 设备控制（用户态DeviceIoControl调用）
	DriverObject->MajorFunction[IRP_MJ_CREATE] = MyCreate;

	UNICODE_STRING uString;  // 存储内核态设备路径的UNICODE字符串（需初始化后使用）
	DEVICE_OBJECT uDevice_Object;  // 设备对象（原代码此处定义为局部变量，存在严重错误！）
	// 初始化UNICODE字符串：绑定到"驱动符号"（内核态设备路径）
	// RtlInitUnicodeString：WDK提供的内核API，用于初始化UNICODE_STRING类型
	RtlInitUnicodeString(&uString, 驱动符号);

	// 创建设备对象：内核态与用户态通信的核心载体
	// IoCreateDevice：WDK提供的内核API，用于创建内核设备对象
	// 参数说明：
	//   参数1：DriverObject → 设备所属的驱动对象
	//   参数2：sizeof(DriverObject->DriverExtension) → 设备扩展大小（原代码错误！应为自定义设备扩展大小，无需则设为0）
	//         正确用法：设备扩展是用户自定义的附加数据结构大小，与DriverExtension（驱动扩展）无关
	//   参数3：&uString → 设备路径（内核态可见）
	//   参数4：FILE_DEVICE_UNKNOWN → 设备类型（预定义可取值见下方）
	//   参数5：FILE_DEVICE_SECURE_OPEN → 设备特性标志（表示设备需要安全访问校验）
	//   参数6：FALSE → 是否独占设备（FALSE=允许多进程同时打开，TRUE=仅单进程打开）
	//   参数7：&uDevice_Object → 输出参数，接收创建的设备对象指针（原代码错误！应为PDEVICE_OBJECT类型指针）
	// 设备类型（参数4）预定义可取值（WDK提供）：
	//   FILE_DEVICE_UNKNOWN → 未知设备（通用设备，本示例用）
	//   FILE_DEVICE_DISK → 磁盘设备
	//   FILE_DEVICE_KEYBOARD → 键盘设备
	//   FILE_DEVICE_MOUSE → 鼠标设备
	//   FILE_DEVICE_NETWORK → 网络设备
	NTSTATUS uStatus = IoCreateDevice(DriverObject, sizeof(DriverObject->DriverExtension),&uString, FILE_DEVICE_UNKNOWN,FILE_DEVICE_SECURE_OPEN,FALSE,&uDevice_Object);

	if (uStatus == STATUS_SUCCESS) {  // 检查设备对象创建是否成功
		UNICODE_STRING uThreeString;  // 存储用户态符号链接路径的UNICODE字符串
		RtlInitUnicodeString(&uThreeString, 三环符号);  // 初始化符号链接路径

		// 创建用户态符号链接：映射内核设备路径到用户态，让用户态程序可访问
		// IoCreateSymbolicLink：WDK提供的内核API，用于创建符号链接
		// 参数1：&uThreeString → 用户态符号链接路径（三环符号）
		// 参数2：&uString → 对应的内核态设备路径（驱动符号）
		uStatus = IoCreateSymbolicLink(&uThreeString, &uString);
		if (uStatus == STATUS_SUCCESS) {  // 检查符号链接创建是否成功
			// DbgPrintEx 参数1设为77（自定义组件ID，未注册，调试器需特殊配置才能显示）
			DbgPrintEx(77, 0, "IoCreateSymbolicLink 成功\n");
		}
		else {
			DbgPrintEx(77, 0, "IoCreateSymbolicLink 失败\n");
		}
	}
	else {
		DbgPrintEx(77, 0, "IoCreateDevice 失败\n");
	}

	// 返回驱动加载状态：STATUS_SUCCESS 表示驱动加载成功（系统会认为驱动初始化完成）
	return STATUS_SUCCESS;
}

// ###########################################################################
// 原代码关键风险标注（仅提醒，不修改代码）
// ###########################################################################
// 1. 设备对象定义错误：DEVICE_OBJECT uDevice_Object 是局部变量，IoCreateDevice 要求传入 PDEVICE_OBJECT（指针）
//    → 会导致编译错误或运行时蓝屏（系统无法写入创建的设备对象）
// 2. IoCreateDevice 设备扩展大小错误：sizeof(DriverObject->DriverExtension) 是驱动扩展大小，而非设备扩展
//    → 设备扩展内存分配错误，可能导致后续访问非法内存
// 3. MyCreate 函数未处理IRP：未设置 Irp->IoStatus.Status 和 Irp->IoStatus.Information，未调用 IoCompleteRequest
//    → 用户态调用 CreateFile 后卡死，系统等待IRP完成超时蓝屏
// 4. 卸载函数未释放资源：未调用 IoDeleteSymbolicLink 和 IoDeleteDevice
//    → 驱动卸载后设备对象和符号链接残留，资源泄漏（需重启系统释放）
// 5. DbgPrintEx 组件ID为77（未注册）：调试器默认无法过滤显示该组件日志，需手动注册或改用预定义ID
// ###########################################################################

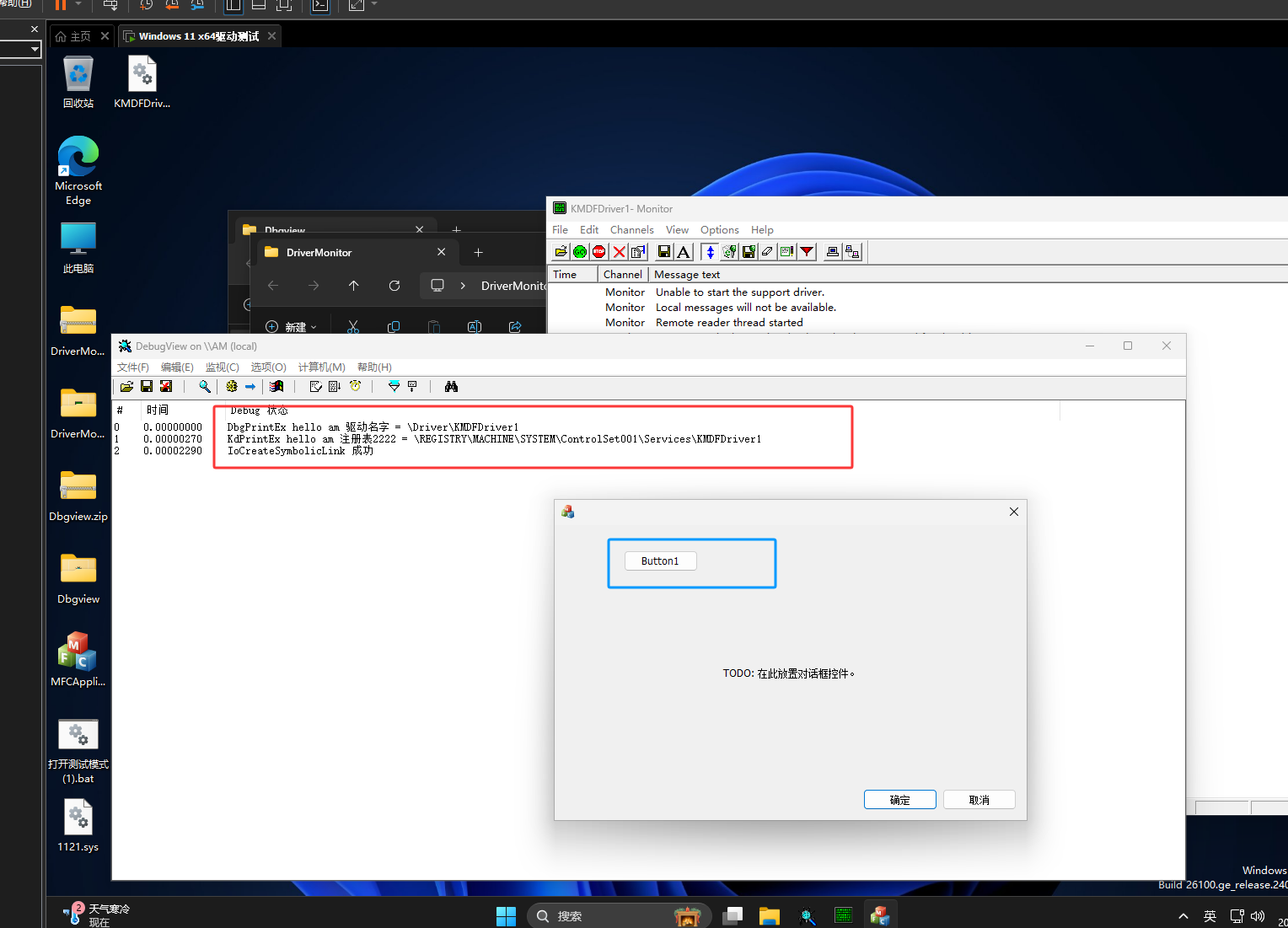

效果图：未点击下图蓝框的按钮时打印的内容，也就是三环还未访问驱动

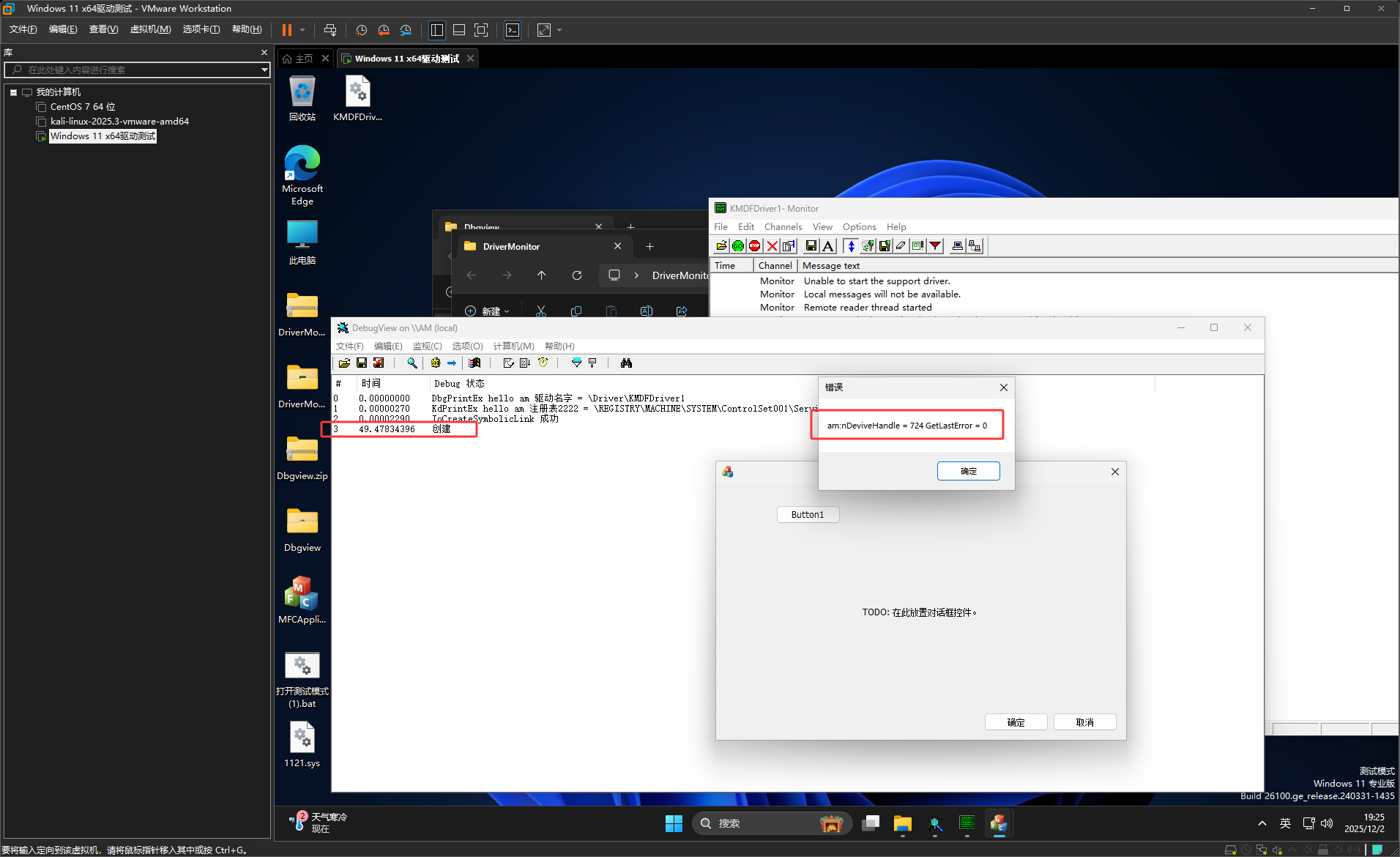

点击按钮之后，成功从三环访问到了零环，注意当前的代码没有清理逻辑，所以只能通过重启的方式清理

---
