AutoCAD 2025 ObjectARX（C++）二次开发环境搭建

（原文：https://blog.iyatt.com/?p=16480）

基本环境

AutoCAD 机械版 2025

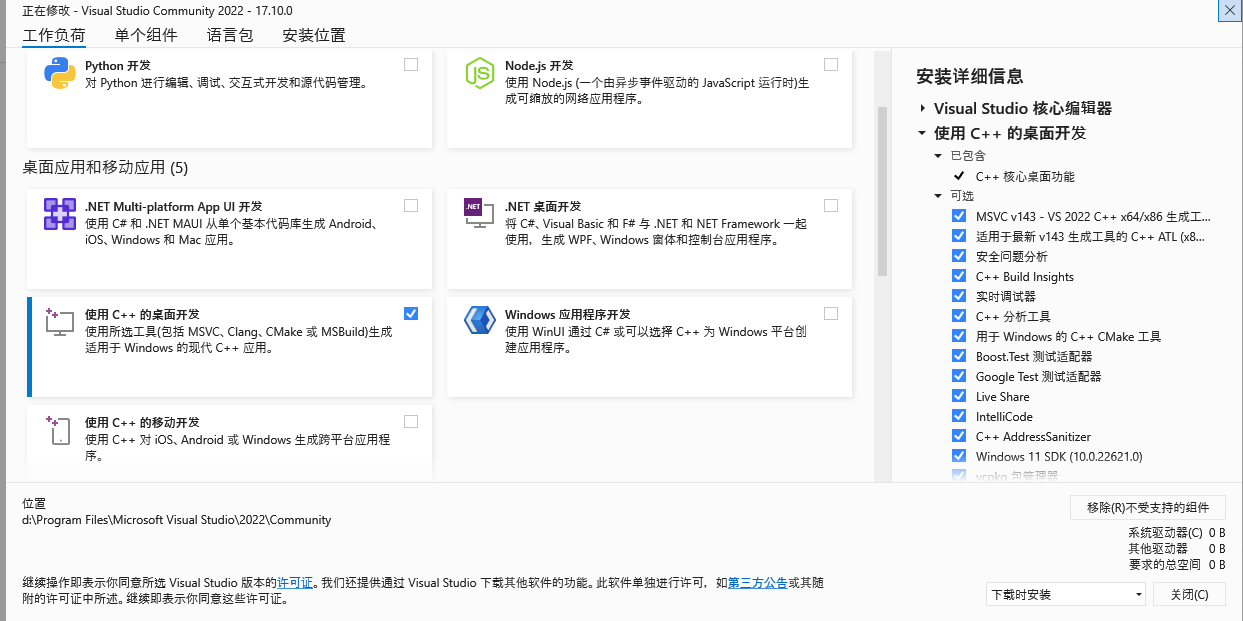

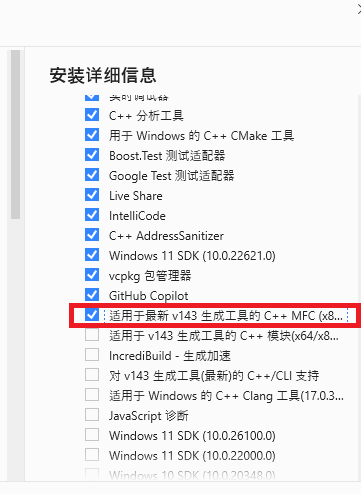

Visual Studio 2022（需要安装“C++ 桌面开发”，建议右侧手动增加勾选“MFC”）

开发环境

下载

百度网盘

见原文

官网下载

（1）ObjectARX SDK 下载（提供开发使用的 API）：https://aps.autodesk.com/developer/overview/autocad-objectarx-sdk-downloads

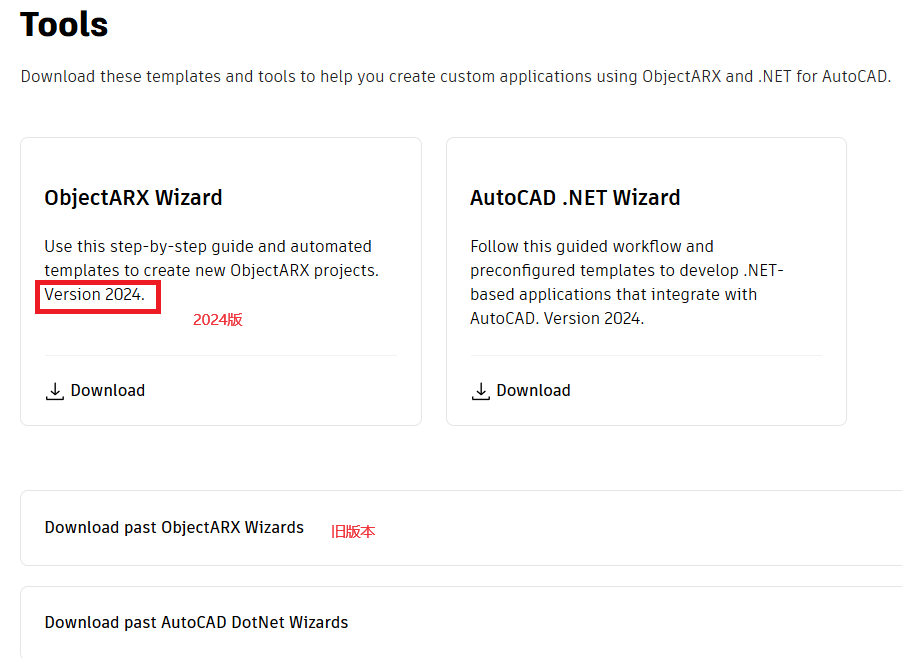

（2）ObjectARX Wizard 下载（项目创建向导）：https://aps.autodesk.com/developer/overview/autocad
目前最新的也只有 2024，可以直接用这个，本身只是用来创建项目时完成配置的，版本更新没多大的影响

安装

SDK

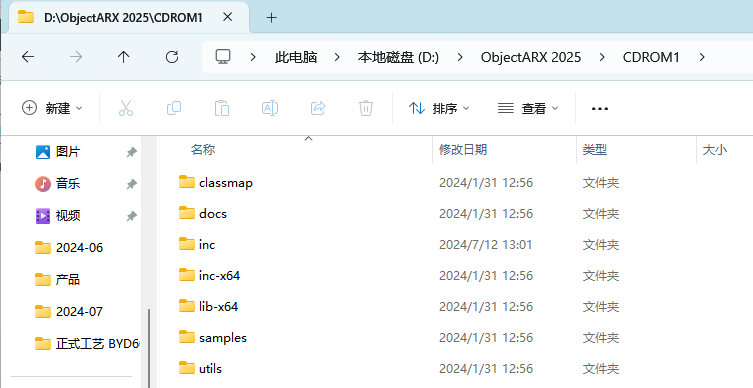

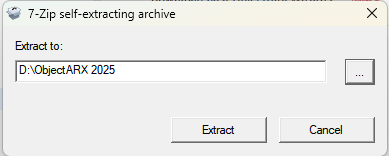

SDK 下载的是一个自解压程序，自定义解压路径，注意记住路径，后面要用

Wizard（项目创建向导（模板））

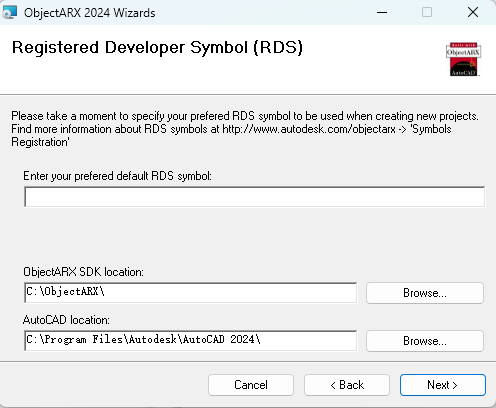

Wizard 下载的包解压出来，直接运行安装
这里的路径不用管，改了也不生效

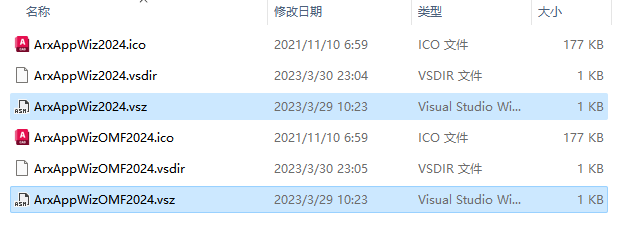

打开路径 C:\Program Files\Microsoft Visual Studio\2022\Community\Common7\IDE\VC\vcprojects\Autodesk （路径要看实际的VS 安装在哪里）
分别以管理员权限打开编辑器编辑这两个文件

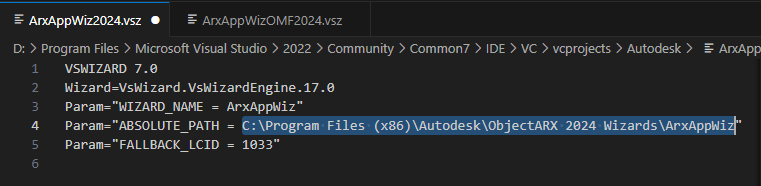

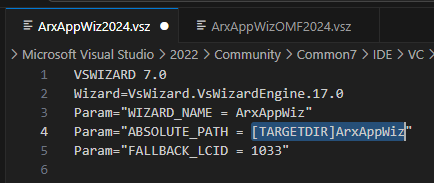

ArxAppWiz2024.vsz 中 [TARGETDIR]ArxAppWiz 改为 C:\Program Files (x86)\Autodesk\ObjectARX 2024 Wizards\ArxAppWiz

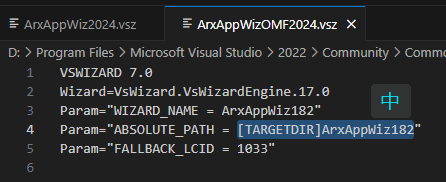

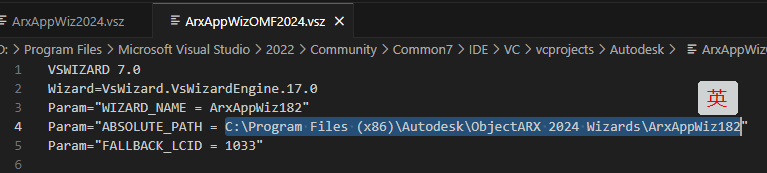

ArxAppWizOMF2024.vsz 中 [TARGETDIR]ArxAppWiz182 改为 C:\Program Files (x86)\Autodesk\ObjectARX 2024 Wizards\ArxAppWiz182

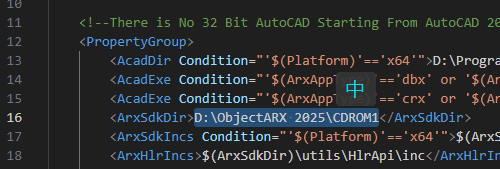

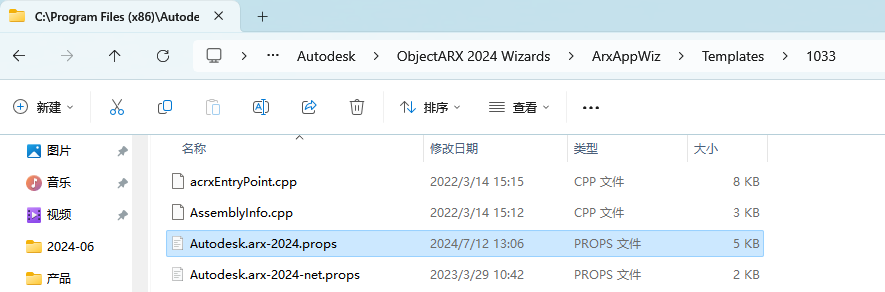

打开路径 C:\Program Files (x86)\Autodesk\ObjectARX 2024 Wizards\ArxAppWiz\Templates\1033 以管理员权限编辑 Autodesk.arx-2024.props（属性模板）

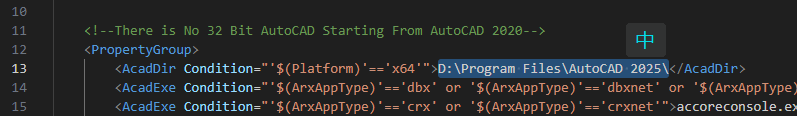

把 AcadDir 处路径改为实际的 AutoCAD 路径（注意路径后加上反斜杠）（运行调试的时候需要）

把 ArxSdkDir 处路径改为 ObjectRAX 解压路径再加上“CDROM1”（编译链接库需要这个路径）

这里改的两项就对应安装 wizard 时填选的两个路径，但是安装的时候改了也没用，这里直接手动改模板文件，在使用向导创建项目后在项目目录中就有一个 Autodesk.arx-2024.props 文件的副本，用于实际在当前项目中控制调试程序和链接路径。

测试创建项目

创建

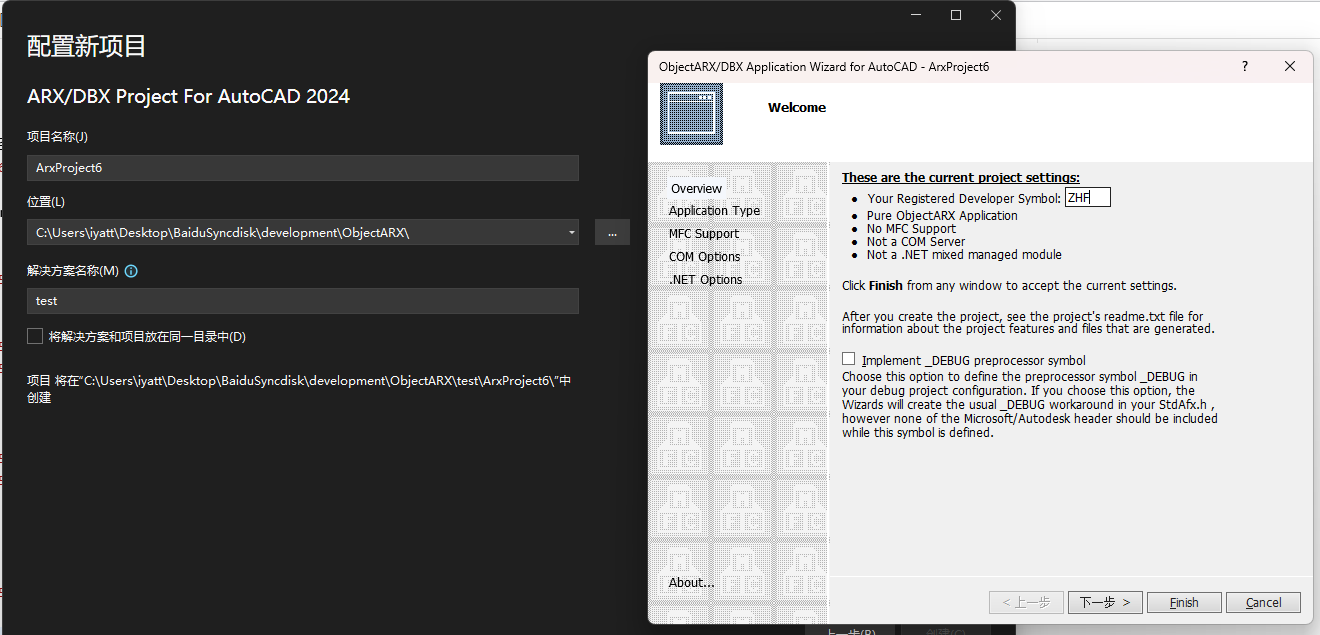

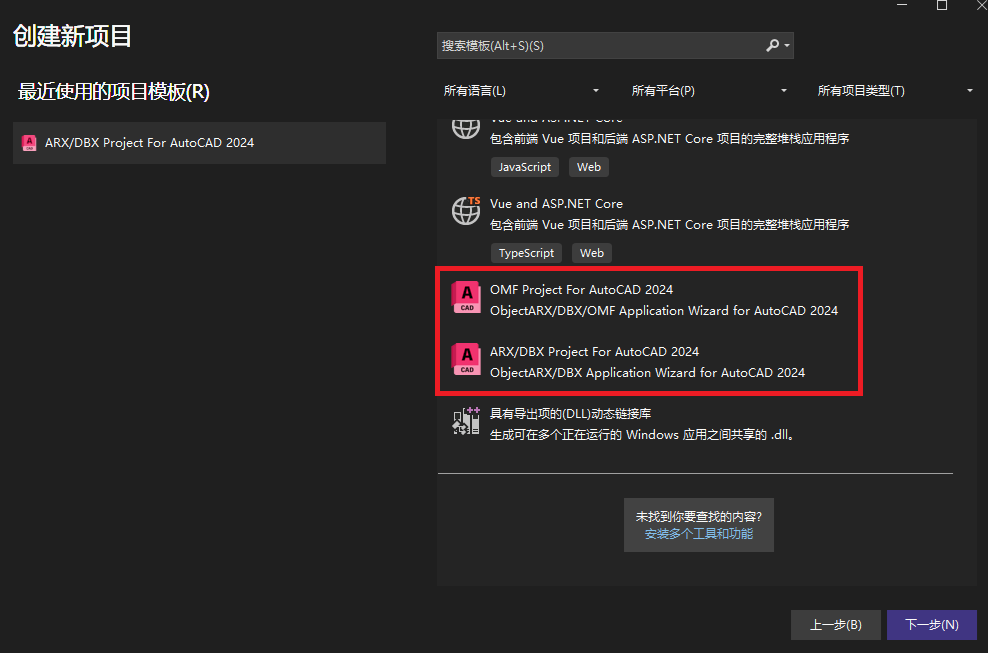

现在在 VS 中可以看到，测试创建一个 ARX 项目

框里可以输入自己（开发者）的标识，会携带在最终生成文件的名字中

使用

编译

尝试编译创建的模板

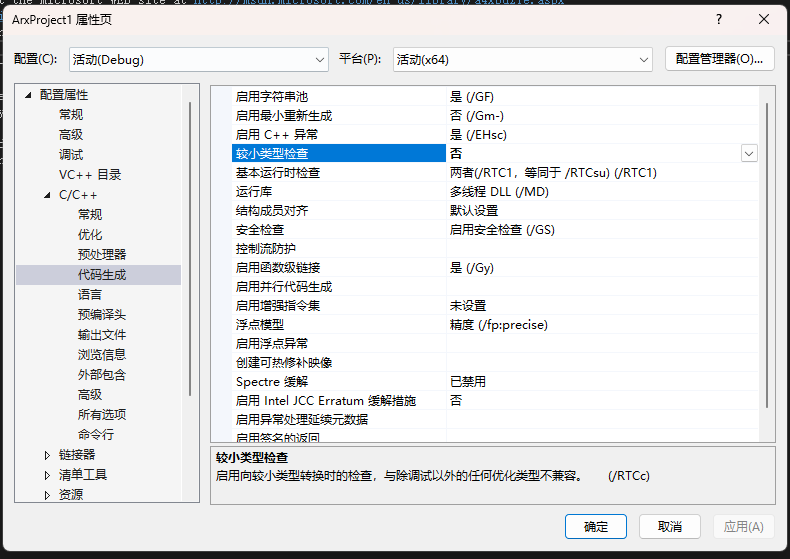

如果报错“/RTCc rejects conformant code”，项目属性里关掉“较小类型检查”，再次生成

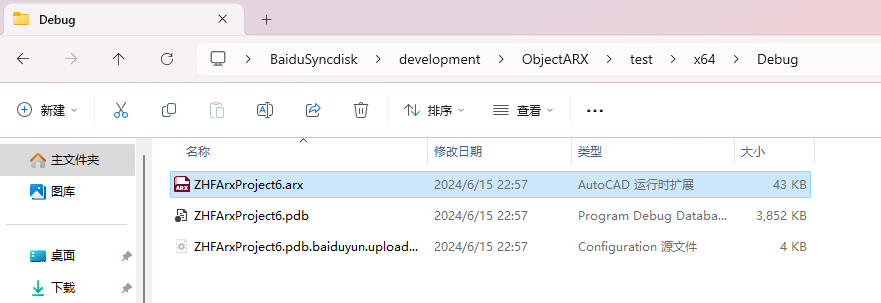

可以在项目目录中看到生成的 arx 插件

测试使用

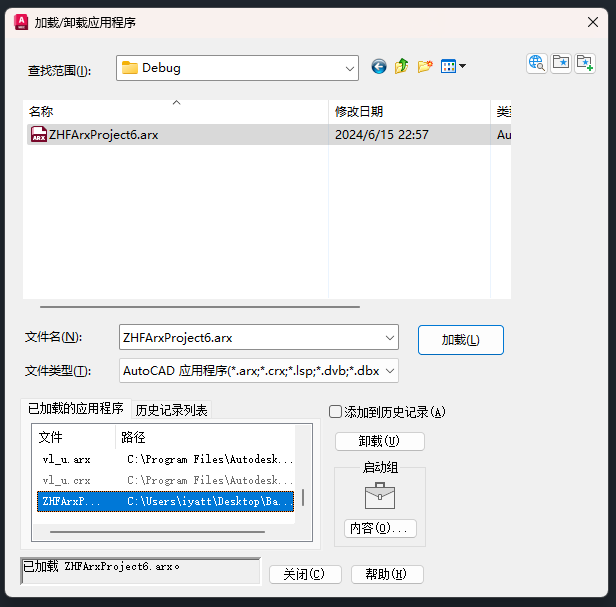

打开 CAD 并新建图纸，输入 AP 命令回车打开扩展程序加载对话框，在里面找到编译好的插件，测试加载

成功加载

调试

在 VS 中直接运行调试

VS 会启动 CAD，加载插件的操作和上面使用的一样，只是通过 VS 调试的时候可以显示 CAD 的堆栈信息等，也可以在 VS 中打断点，便于调试控制

开发资料

在 ObjectArx 自解压的路径下包含有帮助文档（doc）和案例程序（samples）
