ObjectArx开发笔记（一）---环境配置

一、版本及下载

• 开发前须知：必须熟悉C++，包括头文件，库函数，指针，类（继承、虚函数。。。），重载等，可参见笔记–》传送门

• 官方开发者文档（就没中文，妈蛋的）：这是个超级大宝库，可以直接搜索，类及方法（重点），后期推一遍开发者文档，修改网址2020为2018~2022，可获得对应版本CAD的开发文档，翻译可以用谷歌浏览器中英文转换，或者百度翻译，或者有道浏览器插件，这玩意英文是个龙门–》 传送门


1.1 文档学习方法：

• 查找到不懂的方法


  ---

• 点到基类看所有可用方法


  ---

• 之后选取感兴趣的：研究函数参数、返回值 及 描述等（单词不多，啃啃就习惯了）

小贴士：遇到陌生宏或者函数，按住Ctrl点进去，可以直接跳到该函数声明的头文件，查文档前可以先进行这一步

1.2 版本对应表

注意：高版本arx不可在低版本上运行

1.3 下载链接

• CAD下载：百度，笔记开发的是AutoCAD2020版本ARX
• objectarx链接：http://bbs.xdcad.net/thread-668209-1-1.html（注册下，豆子就一堆）
  • objectarx wizard编程向导链接：https://www.autodesk.com/developer-network/platform-technologies/autocad
    页面最下面tools目录下ObjectARX 2020 Wizard
• visual studio最新版链接：https://visualstudio.microsoft.com/zh-hans/（其他版本需百度）

二、 环境设置

2.1 objecarx配置

• 操作：解压（即运行安装包）到C盘根目录，重命名为object2020
• 子目录简介

  文件夹名	功能
  classmap	object2020的类图（dwg格式）
  docs	开发文本指南，其中setup.exe会将帮助文档集成到VS中，运行并记住安装路径
  inc	头文件
  inc-x64	面向64位PC开发的头文件
  lib-x64	面向64位PC开发的库函数
  samples	样例的文件夹
  utils	专用程序（影像、三维实体等）

  • 注释：
    • 头文件：为了方便使用，通常将各种函数声明，宏和全局变量的声明放到一个单独的文件中，这个文件就是头文件
    • 库函数：函数库是将一系列常会用的函数编译成目标代码（这些代码常常有优化，运行效率更高），然后给出这些函数的声明放到头文件里，在连接时，将代码导入到EXE中

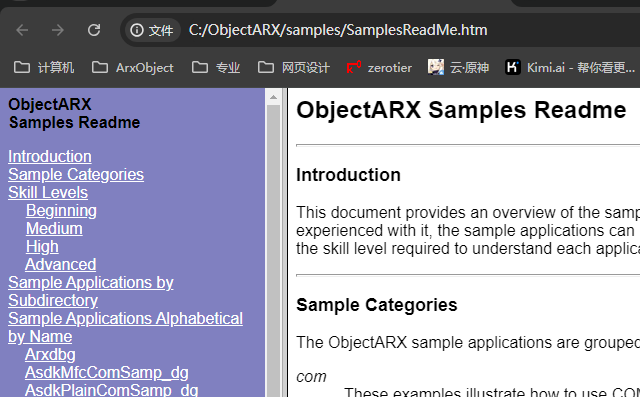

• objectarx示例文档：C:\ObjectARX\samples\SamplesReadMe.htm，官方代码示例，值得一行行研究

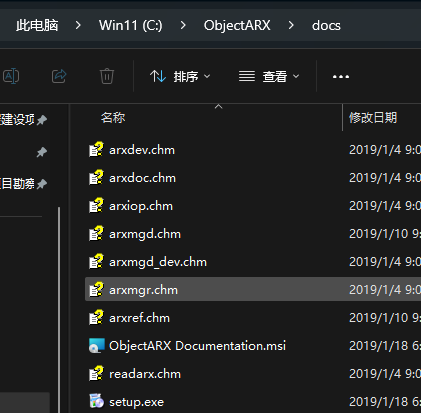

• objectarx帮助文档：C:\ObjectARX\docs，官方帮助文档，很多已经有中文译本，对应找


2.2 环境配置

• 安装VS2017


  ---

• 用向导创建arx

  • 将objectarx arx解压到C:\objectarx 2020目录内


  • 安装向导objectarx wizard：功能是将cad和arx做链接，安装过程会自动识别二者目录

  • 创建arx项目，并一路next

  • 这里选这个（否则不能用_T和弹出对话框）


  ---

  • 设置环境






三、文件初识

3.1 编写首个arx插件

• 进入编程界面
  • 选择：菜单栏中Release，x64
  • 解决方案资源管理器中找到：acrxEntryPoint.cpp文件

    功能：acad.exe是CAD接入操作系统的入口，此文件是编写的arx进入CAD的入口

• 添加命令（宏方法）

  注意：以下/*…*/行即为需修改行

  #include "StdAfx.h"
  #include "resource.h"
  // 定义组名：新建arx项目时填在方框内的
  #define szRDS _RXST("ADSK")

  // 程序自动创建项目类CArxProject1，解决方案名ArxProject1
  class CArxProject1App : public AcRxArxApp {
  public:
  	// 类默认构造函数：此处取空，啥也不做
  	CArxProject1App () : AcRxArxApp () {}

  	// 加载并初始化应用：第二篇注册命令方法二会在此处注册命令
  	virtual AcRx::AppRetCode On_kInitAppMsg (void *pkt) {
  		AcRx::AppRetCode retCode =AcRxArxApp::On_kInitAppMsg (pkt) ;
  		// 返回AcRx::AppRetCode类型的状态码给主程序以明确此函数执行正常或异常类型
  		return (retCode) ;
  	}

  	// 卸载应用：注册的命令必须在此处卸载命令
  	virtual AcRx::AppRetCode On_kUnloadAppMsg (void *pkt) {
  		//此处为开发者调用卸载命令卸载命令组，命令组来自于页面底部宏

  		// 向导写的后续卸载操作
  		AcRx::AppRetCode retCode =AcRxArxApp::On_kUnloadAppMsg (pkt) ;
  		// 卸载依赖项，开发者根据需要填写
  		return (retCode) ;
  	}

  	// 注册服务组件区：默认不动
  	virtual void RegisterServerComponents () {}

  	/* --- 宏注册命令会调用的函数：
  					注意函数写法是：组名+命令名(){}，
  					二者名字来自于页面底宏---
  	*/
  	static void ADSKMyGroupMyCommand () {
  		// cad打印函数：_T解释见代码底注释,全文件只加了这一句
  		acutPrintf(_T("\n这是第一个arx程序"));
  	}

  	// 选择集相关：默认不动
  	static void ADSKMyGroupMyPickFirst () {
  		ads_name result ;
  		int iRet =acedSSGet (ACRX_T("_I"), NULL, NULL, NULL, result) ;
  		if ( iRet == RTNORM ){}
  		else{}
  	}
  	// 会话命令：默认不动
  	static void ADSKMyGroupMySessionCmd () {}

  	// lisp命令：默认不动
  	static int ads_MyLispFunction () {
  		return (RTNORM) ;
  	}
  } ;

  // 宏区域
  IMPLEMENT_ARX_ENTRYPOINT(CArxProject1App)
  /* --- 宏对应ADSKMyGroupMyCommand函数
  	   宏注册命令：
  			项目名，
  			组名，
  			命令名（跟ADSKMyGroupMyCommand对应），
  			命令别名（随便写），
  			命令参数（下篇写），
  			默认调用函数（NULL即为上面ADSKMyGroupMyCommand函数）---*/
  ACED_ARXCOMMAND_ENTRY_AUTO(CArxProject1App,
  						   ADSKMyGroup,
  						   MyCommand,
  						   MyCommandLocal,
  						   ACRX_CMD_MODAL,
  						   NULL)
  // 宏对应CHUMyGroupMyPickFirst函数
  ACED_ARXCOMMAND_ENTRY_AUTO(CArxProject1App,
  						   ADSKMyGroup,
  						   MyPickFirst,
  						   MyPickFirstLocal,
  						   ACRX_CMD_MODAL | ACRX_CMD_USEPICKSET,
  						   NULL)
  // 宏对应CHUMyGroupMySessionCmd函数
  ACED_ARXCOMMAND_ENTRY_AUTO(CArxProject1App,
  						   ADSKMyGroup,
  						   MySessionCmd,
  						   MySessionCmdLocal,
  						   ACRX_CMD_MODAL | ACRX_CMD_SESSION,
  						   NULL)
  // 宏对应ads_MyLispFunction函数
  ACED_ADSSYMBOL_ENTRY_AUTO(CArxProject1App,
  						  MyLispFunction,
  						  false)


  • _T功能：_T是一个宏，如果项目使用了Unicode字符集（定义了UNICODE宏），则自动在字符串前面加上L，否则字符串不变。因此，Visual C++里面，定义字符串的时候，用_T来保证兼容性。VC支持ascii和unicode两种字符类型，用_T可以保证从ascii编码类型转换到unicode编码类型的时候，程序不需要修改。

3.2 编译

• 按F5：程序会自动打开CAD2020，下方调出调试界面，需要手动加载，见下节
• 常见问题
  • 找不到ctype.h
    回复：用everything软件找下ctype.h，然后将路径添加到VC++目录的包含目录中
    注意：类似于C:\Program Files (x86)\Windows Kits\10\Include\10.0.17763.0\ucrt

    ---

  • 找不到ucrt.lib
    回复：用everything软件找下ucrt.lib，然后将路径添加到VC++目录的库目录中
    注意：类似于C:\Program Files (x86)\Windows Kits\10\Lib\10.0.17763.0\ucrt\x64

    ---

3.3 加载及运行

• 方法一：
  • CAD中加载：arx选择L
  • CAD中输入：MyCommand来验证结果，输入MyCommandLocal来验证结果
  • CAD中卸载：arx选择U
• 方法二：界面加载：菜单栏：工具==>加载应用==》找到arx加载，卸载同位置
• 方法三：应用内加载：acedArxLoad函数、卸载：acedArxUnload函数，后续篇

四、vs问题补充

• 解决方案资源管理器误关


  解决方法：菜单栏==>视图==>解决方案资源管理器

• 筛选器丢失


  解决方法：点下显示所有文件那个切换按钮即可

• 拖动到项目文件夹的文件在筛选器中看不到


  解决方法：见上图
