Ice基础知识

1. 官方网站

https://doc.zeroc.com/

此页面包含Ice各个版本的入口；各个平台windows、linux、MacOS；各种语言的入口；各个版本的帮助手册；想要的基本都有。

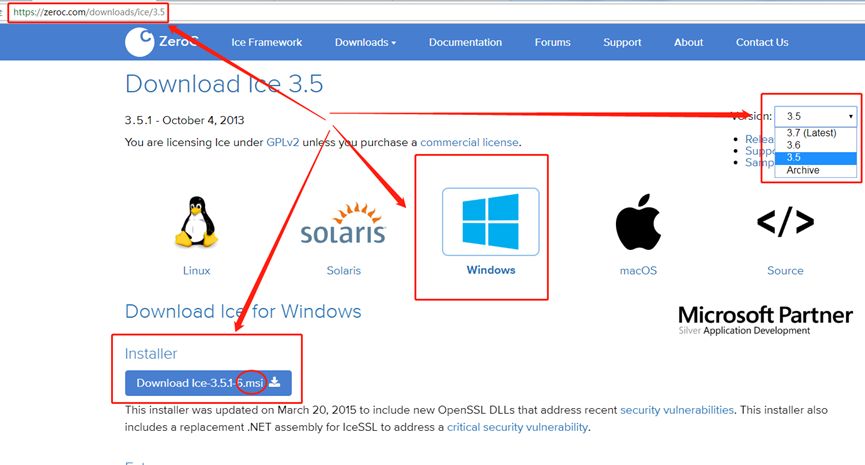

1. 下载地址：

https://zeroc.com/downloads/ice

可以下载各个版本。

注意，推荐使用chrome浏览器，firefox、IE显示不全。

2. Windows

msi安装包：【https://download.zeroc.com/Ice/3.6/Ice-3.6.4.msi】，包含各种Ice组件（slice2xxx，icegridregistry、icegridnode、Ice Grid Admin、帮助手册、Demos）

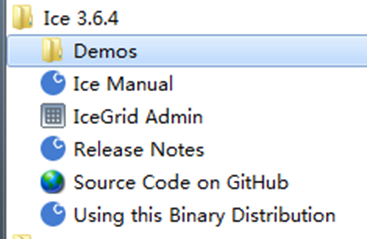

安装后的样子：

1. Linux

2. 源码安装：参考github.com部分

3. Yum安装：

源：

cd /etc/yum.repos.d

wget https://zeroc.com/download/Ice/3.7/el7/zeroc-ice3.7.repo

另外两个可用的：

https://zeroc.com/download/Ice/3.6/el7/zeroc-ice3.6.repo

https://zeroc.com/download/Ice/3.6/el6/zeroc-ice3.6.repo

runtime+devel：

yum install ice-all-runtime ice-all-devel

freeze：

yum install libfreeze-c++-develfreeze-utils

1. IDE辅助工具

https://zeroc.com/downloads/builders

支持Visual Studio、Eclipse、Xcode等

2. 帮助手册

官方：

下载地址：https://zeroc.com/download/Ice/3.7/Ice-3.7.1.pdf

https://zeroc.com/download/Ice/3.6/Ice-3.6.4.pdf

3. 概念

icegridadmin：命令行工具

Ice Grid Admin:java开发的图形界面工具

Ice Box：管理多个dll、so、jar

Service：代码体现----IceBox::Service类

二进制体现--dll、so、jar等

Server：包含IceBox、Application等方式

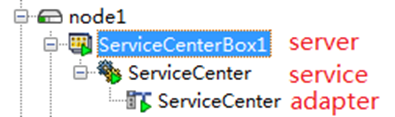

层次关系(IceBox模式)：

一个node下面有N个server、server以IceBox方式运行、IceBox的实现方式是service、一个service有一个adapter、一个adapter管理多个object

node

|----server(N个）【exe=IceBox】

|----service（N个）【so、dll、jar】

|----adapter（代理）

3. 启动配置

注册中心 主从配置

1. icegridregistry Master

                    IceGrid.InstanceName=DemoIceGrid
                    IceGrid.Registry.Client.Endpoints=tcp -h 192.168.1.91 -p 12000
                    IceGrid.Registry.Server.Endpoints=tcp
                    IceGrid.Registry.Internal.Endpoints=tcp
                    IceGrid.Registry.AdminPermissionsVerifier=DemoIceGrid/NullPermissionsVerifier
                    IceGrid.Registry.Data=C:\IceGrid\registry
                    IceGrid.Registry.ReplicaName=Master
                    IceGrid.Registry.Admin.Endpoints=default

2. icegridregistry Slave

                    Ice.Default.Locator=DemoIceGrid/Locator:tcp -h 192.168.1.91 -p 12000
                    IceGrid.Registry.Client.Endpoints=tcp -h 192.168.1.85  -p 12001
                    IceGrid.Registry.Server.Endpoints=tcp
                    IceGrid.Registry.Internal.Endpoints=tcp
                    IceGrid.Registry.Data=C:\IceGrid\registry
                    IceGrid.Registry.ReplicaName=Replica1

3. icegridnode1

                    IceGrid.Node.Endpoints=tcp
                    IceGrid.Node.Name=Node1
                    IceGrid.Node.Data=C:\IceGrid\node
                    Ice.Default.Locator=DemoIceGrid/Locator:tcp -h 192.168.1.91 -p 12000:tcp -h 192.168.1.85 -p 12001

4. icegridnode2

                    IceGrid.Node.Endpoints=tcp
                    IceGrid.Node.Name=Node2
                    IceGrid.Node.Data=C:\IceGrid\node
                    Ice.Default.Locator=DemoIceGrid/Locator:tcp -h 192.168.1.91 -p 12000:tcp -h 192.168.1.85 -p 12001

5. client

Ice.Default.Locator=DemoIceGrid/Locator:tcp -h 192.168.1.91 -p 12000:tcp -h 192.168.1.85 -p 12001

6. icegridadmin

Ice.Default.Locator=DemoIceGrid/Locator:tcp -h 192.168.1.91 -p 12000:tcp -h 192.168.1.85 -p 12001

1. 问题

Slave是否可以支持多个？Master发生故障如何恢复？

Icegridnode启动的时候会启动icebox进程(依赖xml配置文件)，此时手动杀掉icegridnode，icebox将不会消失。再次启动icegridnode，icebox不会增加。

2. xml模板

3. 引用：xml文件可以相互引用

参考【https://doc.zeroc.com/ice/3.6/ice-services/icegrid/icegrid-xml-features】

                            <!-- File: A.xml -->
                            <icegrid>
                                <server-template id="ServerTemplate">
                                    <parameter name="id"/>
                                    ...
                                </server-template>
                            </icegrid>

                            <!-- File: B.xml -->
                            <icegrid>
                                <application name="MyApp">
                                    <include file="A.xml"/>
                                    <node name="Node">
                                        <server-instance template="ServerTemplate" .../>
                                    </node>
                                </application>
                            </icegrid>

疑问：结合默认的templates.xml进行引用？

registry/config目录可以可以放置多个xml被引用？

4. template字段引用

依靠id进行引用

声明

                <server-template id=”A”…>…</server-template>
                <service-template id=”B”…>...</service-template>

引用

                <server-instance template="A"…/>
                <service-instance template="B"…/>

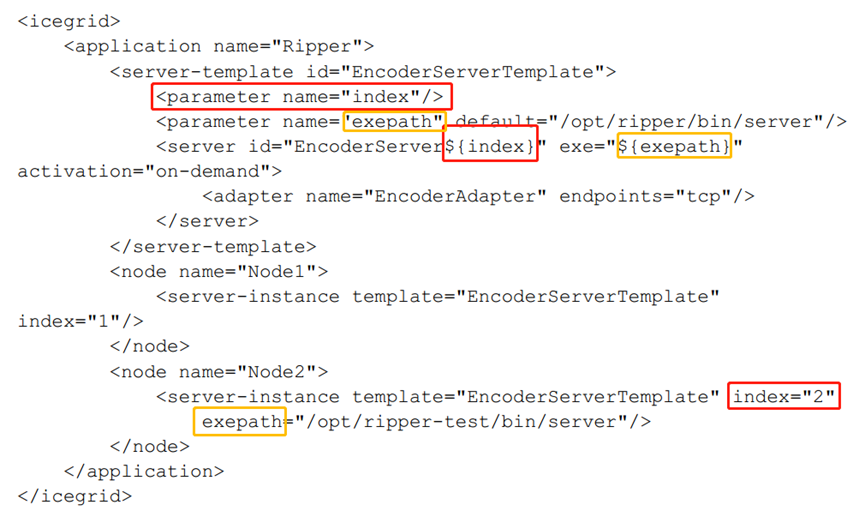

5. 传参数

参考【https://doc.zeroc.com/ice/3.6/ice-services/icegrid/icegrid-templates】

6. 分组

1. properties +refid组合

2. replica-group

7. env

参考【https://doc.zeroc.com/ice/3.6/ice-services/icegrid/icegrid-xml-reference/setting-environment-variables-in-descriptors】

注意格式

                Linux：
                <env>SGConfig=config/SGConfig</env>
                <env>LD_LIBRARY_PATH=.:lib:/data/lease/Ice-3.6.3/lib64:$LD_LIBRARY_PATH</env>
                Windows：
                <env>PATH=C:\Ice\lib;%PATH%</env>

8. load-balancing

adapter 调度方式

参考【https://doc.zeroc.com/ice/3.6/ice-services/icegrid/load-balancing】

Random随机、Adaptive自适应（依靠系统负载信息）、Round Robin轮询、Ordered顺序

9. 导出、导入、更新

1. 通过icegridadmin命令行工具

参考【https://doc.zeroc.com/ice/3.6/ice-services/icegrid/icegridadmin-command-line-tool】

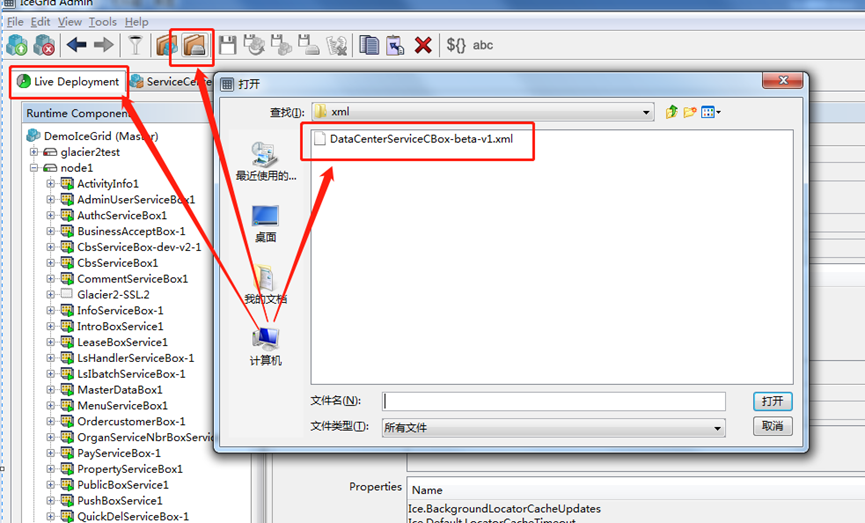

2. 通过Ice Grid Admin图形界面工具

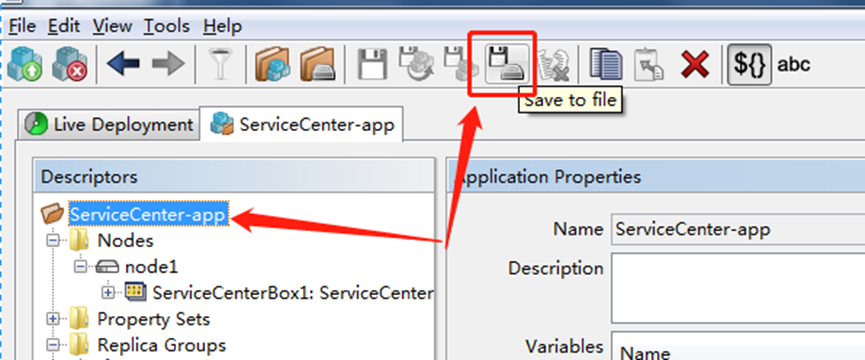

1. 导出：

2. 导入：

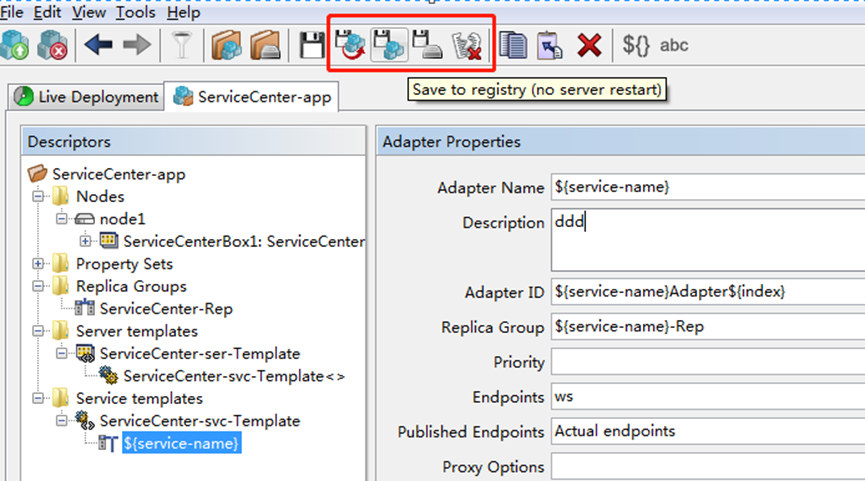

3. 撤销、保存到文件、保存到registry（no server restart）、保存到registry（servers may restart）

10. so部署

A、部署多个so

比较容易实现，一个或者多个so对应一个xml文件进行部署。

B、so部署多套

一个so分散部署到不同的node节点（server），配置信息基本相同。

C、so内部个别接口禁用

不配置Well-known Objects

11. 日志分布

主要有registry、node、service的日志

12. IceMx.Metric

1. 打开配置

                    <server…>
                    <propertyname="IceMX.Metrics.Debug.GroupBy"value="id"/>
                    <propertyname="IceMX.Metrics.Debug.Disabled"value="1"/>
                    <propertyname="IceMX.Metrics.ByParent.GroupBy"value="parent"/>
                    <propertyname="IceMX.Metrics.ByParent.Disabled"value="1"/>
                    </server>

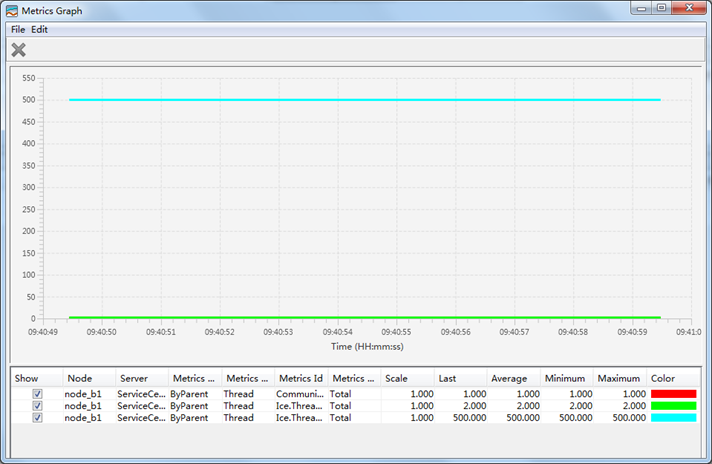

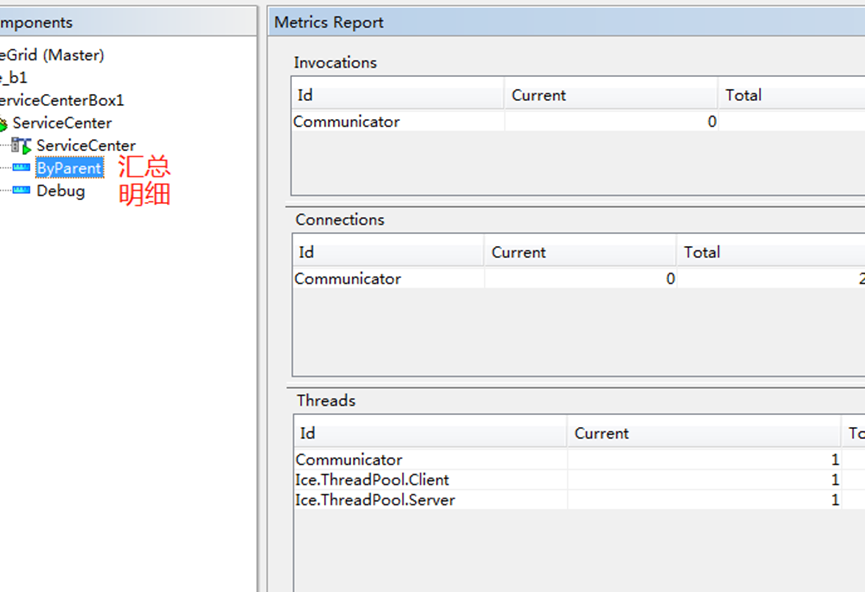

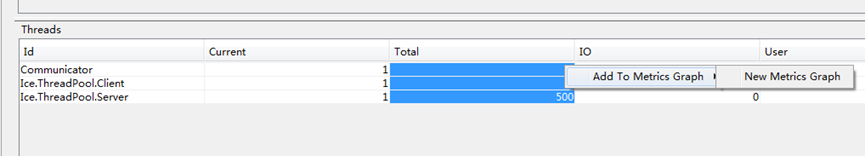

2. 实时监控

需要选择具体内容（单元格）

13. IceUtil Ice工具集

优势：跟Ice统一，跨平台

唯一标示：generateUUID

字符集的转换函数：stringToWstring、wstringToString

ICE的依赖版本号

时间管理类IceUtil::Time

定时器和定时任务

线程对象Thread

IceUtil::Shared对象

互斥对象：StaticMutex 、RecMutex 、RecRWMutex 、Monitor

捕获系统信号

内存缓存对象IceUtil::Cache

new对象管理

14. Metrics – 直接访问Ice 运行时库

参考【https://doc.zeroc.com/technical-articles/general-topics/ice-management-extension-and-metrics】只有Python版本

15. xml配置

通过C++，结合Metrics.ice接口，访问Node节点的【度量】信息。

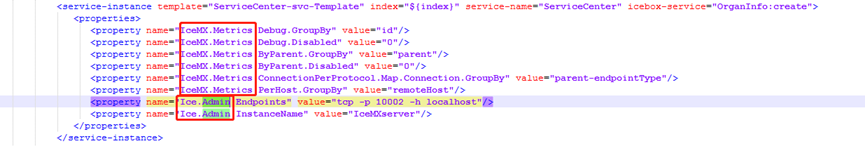

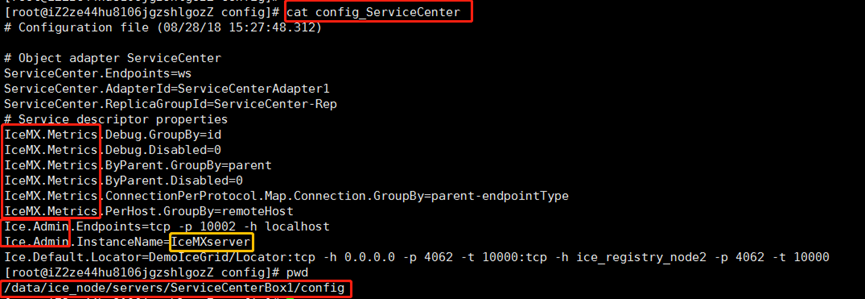

前提：xml配置文件中server节点需要增加配置项：

向注册中心Registry注册了服务：IceMXserver，Endpoints：tcp -p 10002 -h localhost

客户端通过间接代理方式，向注册中心Registry查询到IceMXserver代理，进行相关接口操作。

客户端配置文件

        Ice.Default.Locator=DemoIceGrid/Locator:tcp-h 39.107.94.140 -p 4062
        客户端代码
        Ice::InitializationDatainitData;
        initData.properties= Ice::createProperties();
        initData.properties->load("config.client");
        Ice::CommunicatorPtrcommunicator = Ice::initialize(argc, argv, initData);
    ::Ice::ObjectPrx prxMXserver =  communicator->stringToProxy("IceMXserver/admin -f Metrics:tcp -p 10002 -h0.0.0.0");

16. Metrics.ice

接口主要是Metrics.ice文件中定义：

                interface MetricsAdmin
                {
            1、Ice::StringSeqgetMetricsViewNames(out Ice::StringSeq disabledViews);

            2-1、voidenableMetricsView(string name)
                    throws UnknownMetricsView;

            2-2、voiddisableMetricsView(string name)
                    throws UnknownMetricsView;

            1-1、MetricsViewgetMetricsView(string view, out long timestamp)
                    throws UnknownMetricsView;

            1-2、MetricsFailuresSeqgetMapMetricsFailures(string view, string map)
                    throws UnknownMetricsView;

            1-1-1、MetricsFailuresgetMetricsFailures(string view, string map, string id)
                    throws UnknownMetricsView;
        };

Metrics.ice文件原理类似自定义的ice文件，但是不能使用slice2cpp等进行转换，需要使用ice安装目录下的include文件夹下的Metrics.h，比如：D:\ProgramFiles\Ice-3.6.3-win\include\Ice\Metrics.h

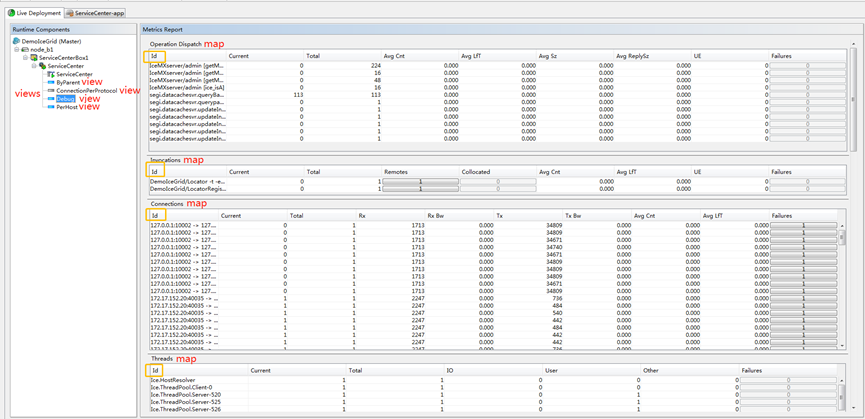

17. 基本概念

Views： 分为ByParent、Debug、PerHost、ConnectionPerProtocol四个view

disabled： 具体的view可以禁用

enable： 具体的view可以启用

Map： view里面包含多个map，如：Thread、Invocation、EndpointLookup、111111111Dispatch、ConnectionEstablishment、Connection

Failures： 失败的信息。可以是具体某一个map的汇总；也可以是某一条记录的的11111111失败信息。

id： 每个map里面的具体记录，都有一个id，比较长。

18. 基本流程

        1、Ice::StringSeqgetMetricsViewNames(out Ice::StringSeq disabledV
        先获取可用和禁用的view(s)。

        2-1、voidenableMetricsView(string name)
                throws UnknownMetricsView;

        2-2、voiddisableMetricsView(string name)
                throws UnknownMetricsView;
        然后可以改变可用和禁用的view(s)的状态

        1-1、MetricsViewgetMetricsView(string view, out long timestamp)
                throws UnknownMetricsView;
        获取view中的map(s)

        1-2、MetricsFailuresSeqgetMapMetricsFailures(string view, string map)
                throws UnknownMetricsView;
        获取map中的失败汇总信息

        1-1-1、MetricsFailuresgetMetricsFailures(string view, string map, string id)
                throws UnknownMetricsView;
        获取map中具体记录的失败信息

19. Map关系

各个具体的Metrics(存储map的具体内容的结构)，都是派生于Metrics

        class Metrics
        {
            string      id;
            long       total = 0;
            int         current = 0;
            long       totalLifetime = 0;
            int         failures = 0;
        };

        classThreadMetrics extends Metrics
        {
            int inUseForIO = 0;
            int inUseForUser = 0;
            int inUseForOther = 0;
        };

        classDispatchMetrics extends Metrics
        {
            int userException = 0;
            long size = 0;
            long replySize = 0;
        };

        class ChildInvocationMetrics extends Metrics
        {
            long size = 0;
            long replySize = 0;
        };

        classCollocatedMetrics extends ChildInvocationMetrics
        {
        };
        classRemoteMetrics extends ChildInvocationMetrics
        {
        };

        classInvocationMetrics extends Metrics
        {
            int retry = 0;
            int userException = 0;
            MetricsMap remotes;
            MetricsMap collocated;
        };

        classConnectionMetrics extends Metrics
        {
            long receivedBytes = 0;
            long sentBytes = 0;
        };


        dictionary<string,int> StringIntDict;
        structMetricsFailures
        {
            string id;
            StringIntDict failures;
        };


20. 智能指针

参考【https://doc.zeroc.com/ice/3.6/language-mappings/c++-mapping/client-side-slice-to-c++-mapping/smart-pointers-for-classes】

【sequence<Metrics> MetricsMap;】

sequence相当于std::vector

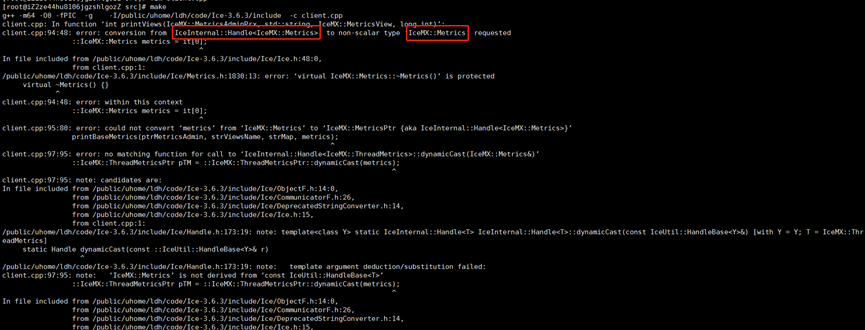

::IceMX::MetricsMap遍历出来的是Metrics的智能指针，而不是普通的结构体。这个编译的错误比较难分辨：

IceInternal::Handle<IceMX::Metrics>等价于IceMX::MetricsPtr

21. dynamicCast

ice文件定义的结构，关键字extend，要使用dynamicCast进行转换

比如：

                class ThreadMetrics extends Metrics
                ｛
                    int inUseForIO = 0;
                    int inUseForUser = 0;
                    int inUseForOther = 0;
                ｝
                C++代码：
                ::IceMX::MetricsPtr metrics = …
                ::IceMX::ThreadMetricsPtr ppp = ::IceMX::ThreadMetricsPtr::dynamicCast(metrics);

22. slice2html

转换成ice文件对应的帮助文档

整体转换：slice2html *.ice

23. Linux下c++版本

【39.107.94.140】 /home/lizw/code/Metrics/src

24. 限制

Demo给出的是远程获取Metrics信息，参数中涉及到具体的IP+端口。是否能不指定IP+端口？指定固定端口给部署带来比较多的问题。

答：可以不指定IP。但是不能没有指定端口。

::Ice::ObjectPrxprxMXserver = communicator->stringToProxy("IceMXserver/admin-f Metrics:tcp -p 10002");

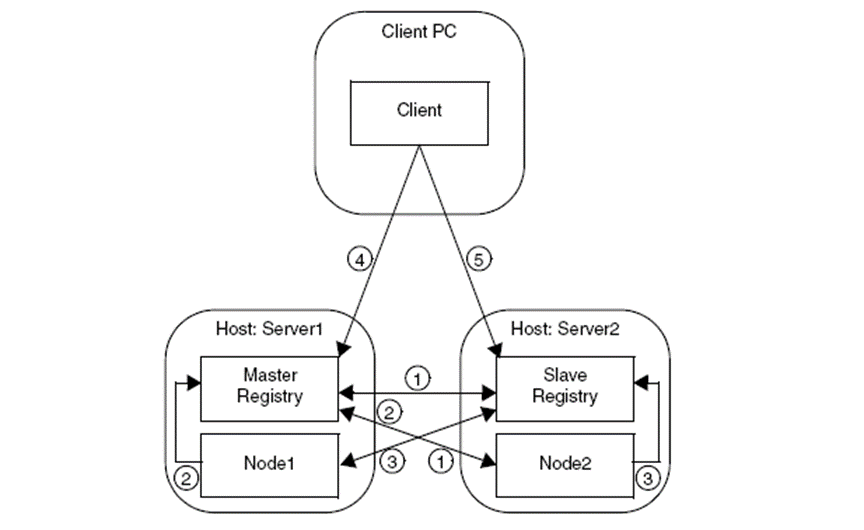

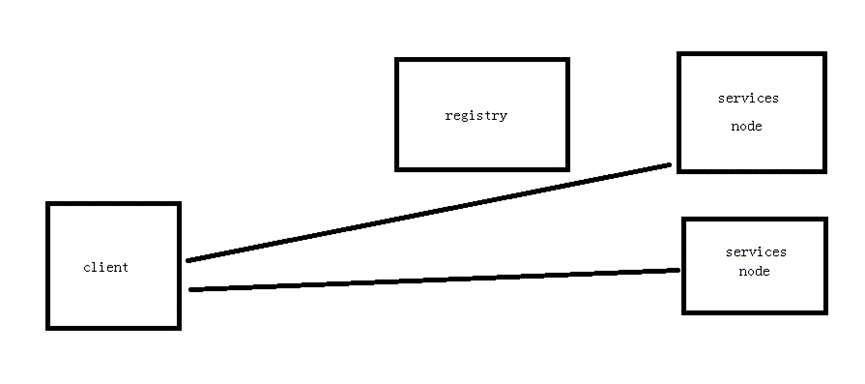

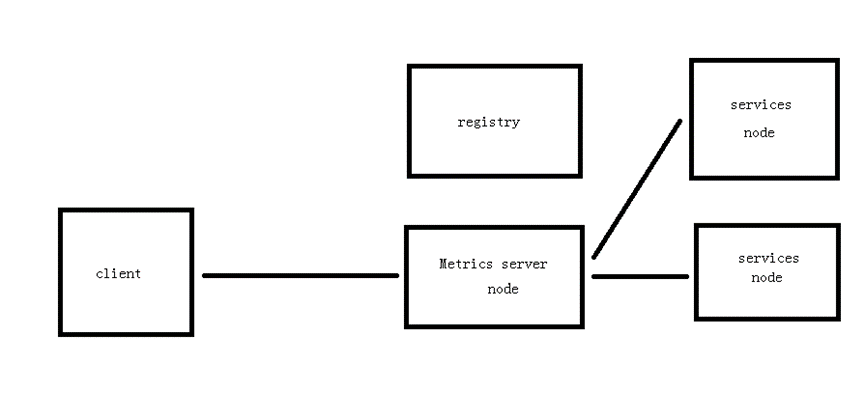

25. 网络拓扑
