天线的带宽
定义
偏离中心频率时,天线的某些电特性将下降,在天线某个性能参数下降到容许值的频率范围。
这个频率范围内的中心频率称为中心频率
工作频带一般指输入阻抗带宽
输入阻抗带宽或绝对带宽
通常所说的天线(绝对)带宽都是指输入端口的带宽,一般天线要求S11≤-10dB的带宽,这时的驻波≤2.0,即工作频带内最大频率减去最小频率,BW=fH-fL
天线的带宽有三种表示方法:
绝对带宽:指天线能实际工作的频率范围,即上下限频率之差,
f = f 1 − f 2 f = f1-f2 f=f1−f2
相对带宽:由上下限频率之差与中心频率之比来表示
f = f 2 − f 1 f 0 × 100 f=\frac{f2-f1}{f0} \times100% f=f0f2−f1×100
中等及以下带宽的天线,采用相对带宽
比值带宽:指上下限频率之比,即f2:f1。
超宽带天线则采用比值带宽。
窄带(Narrow Band)的相对带宽小于1%
宽带(Broad Band)的相对带宽在1%到25%
超宽带(Ultra-Wideband即UWB)的相对带宽大于25%
天线的Q值与带宽BW的关系:
Q = f 0 B W Q=\frac{f_0}{BW} Q=BWf0
天线的Q值与带宽成反比,Q值越大,带宽越小。
如何提高天线的带宽
根据公式,就是如何减小天线的Q值
微带天线提升带宽的方法:

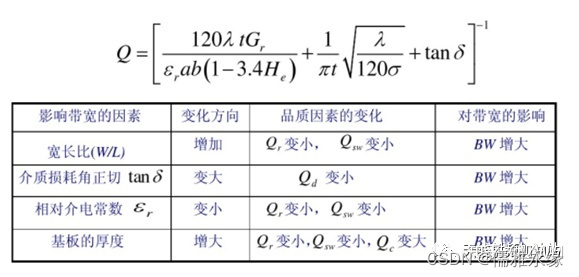

矩形微带天线工作于TM01模的Q值计算公式:
该公式在微带天线理论与应用一书中的27-31有详细的介绍。
