HFSS仿真微带型威尔金森功分器学习笔记

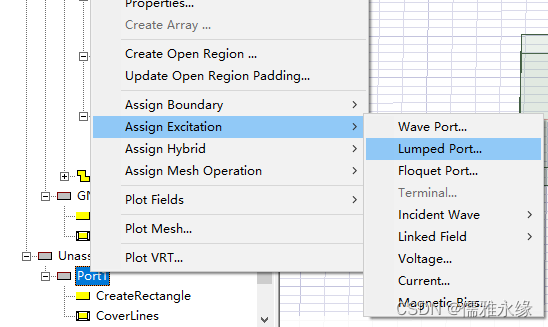

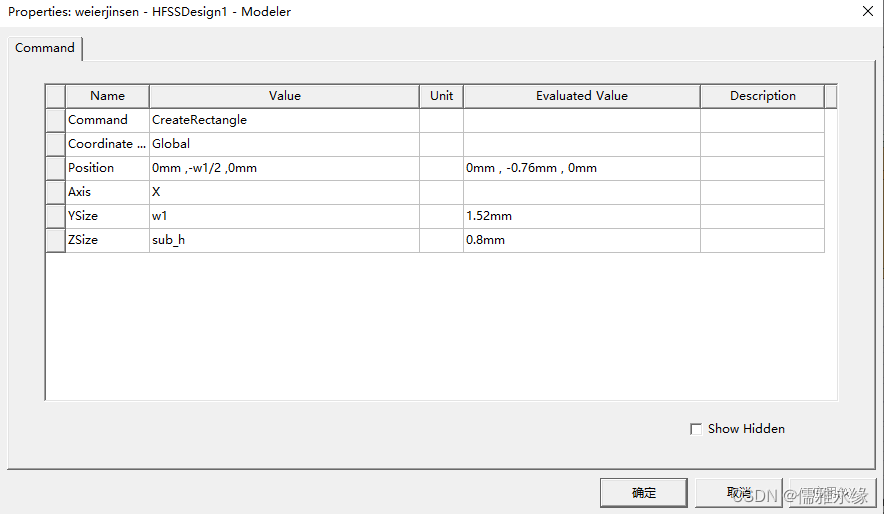

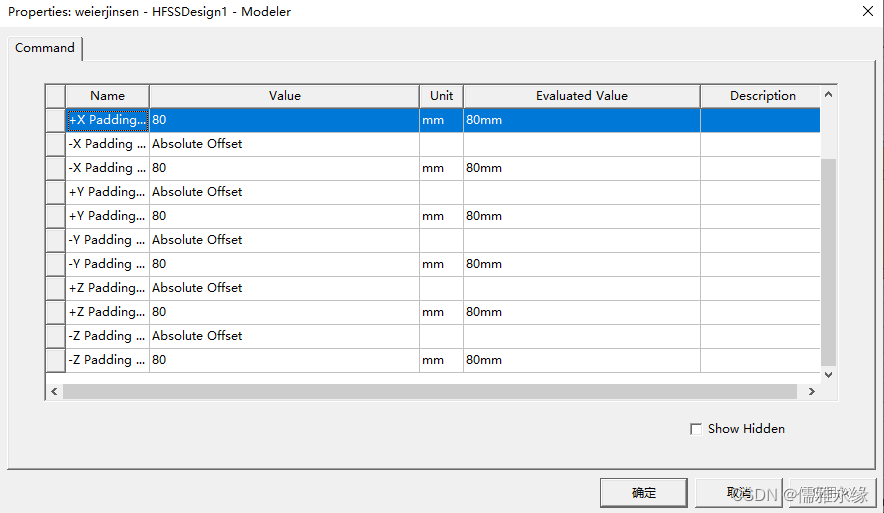

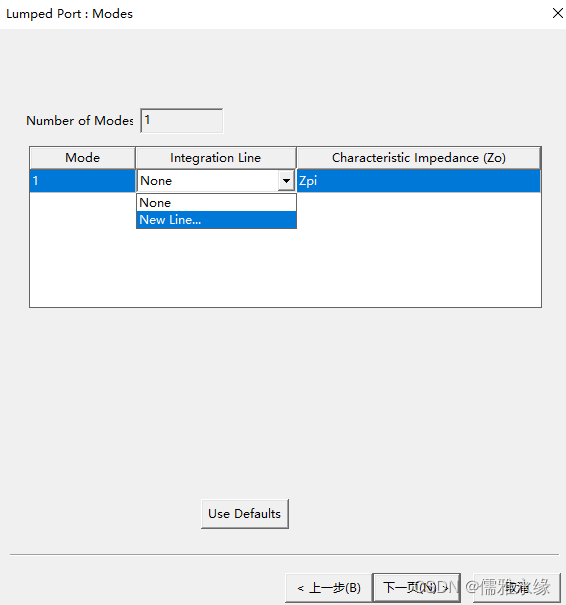

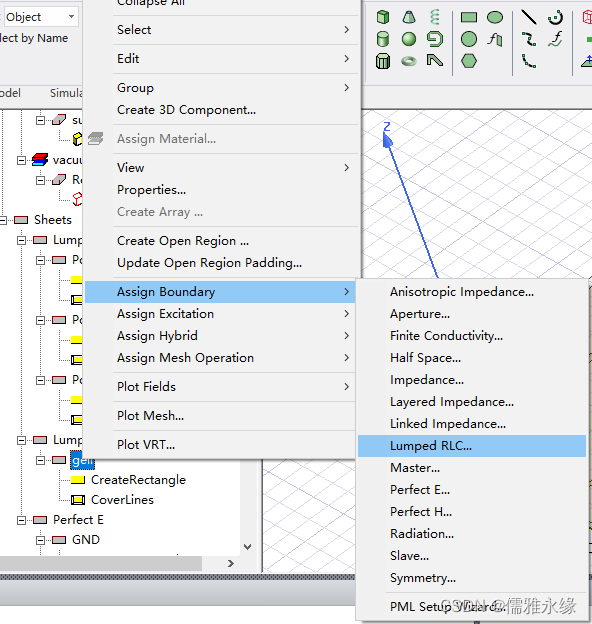

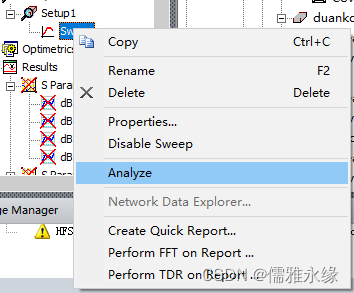

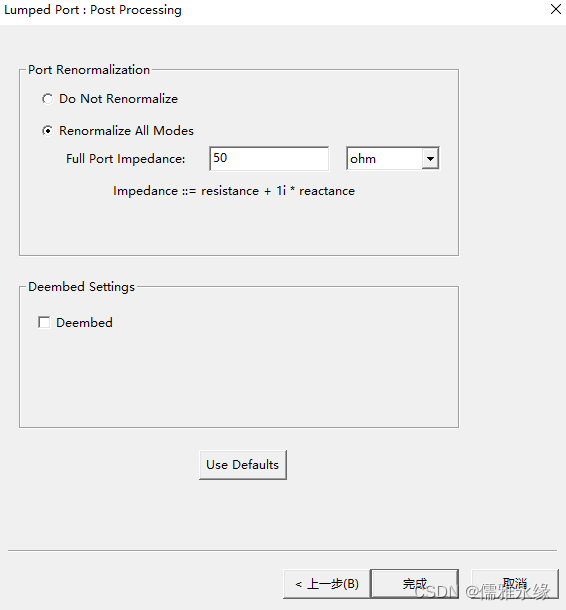

本文详细介绍了如何使用HFSS软件进行微带型威尔金森功分器的仿真设计,包括求解器设置、建模、边界条件、激励方式、扫频设置以及设计检查和数据后处理。设计目标是实现0.9-1.1GHz频段内良好的回波损耗、插入损耗和隔离度性能。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

HFSS仿真微带型威尔金森功分器


设计要求:

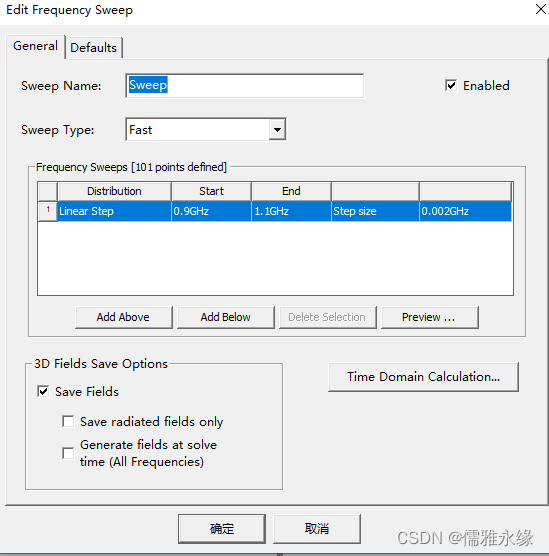

频带范围 0.9~1.1GHz
输入端口的回波损耗 >20dB

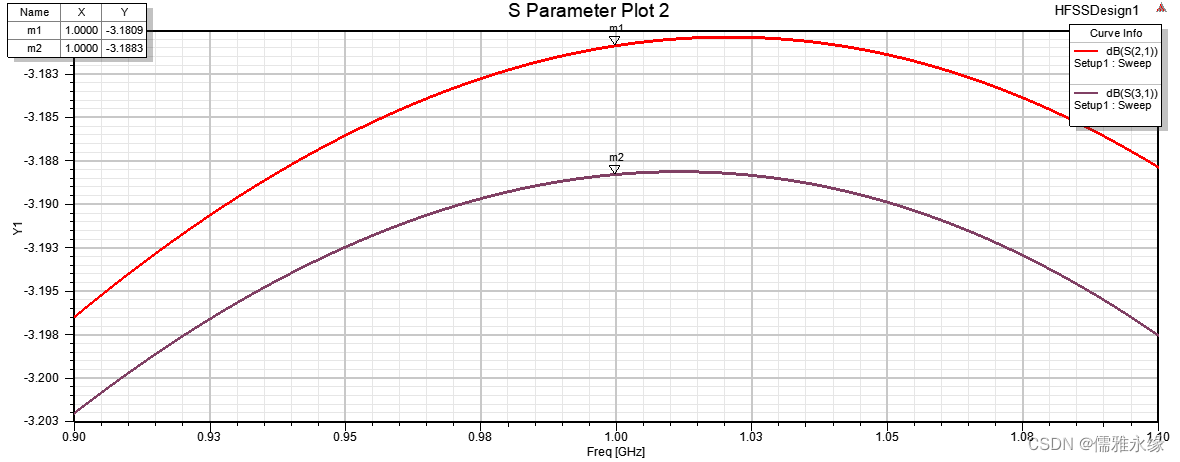

频带内的插入损耗 S21<3.3dB
S31<3.3dB

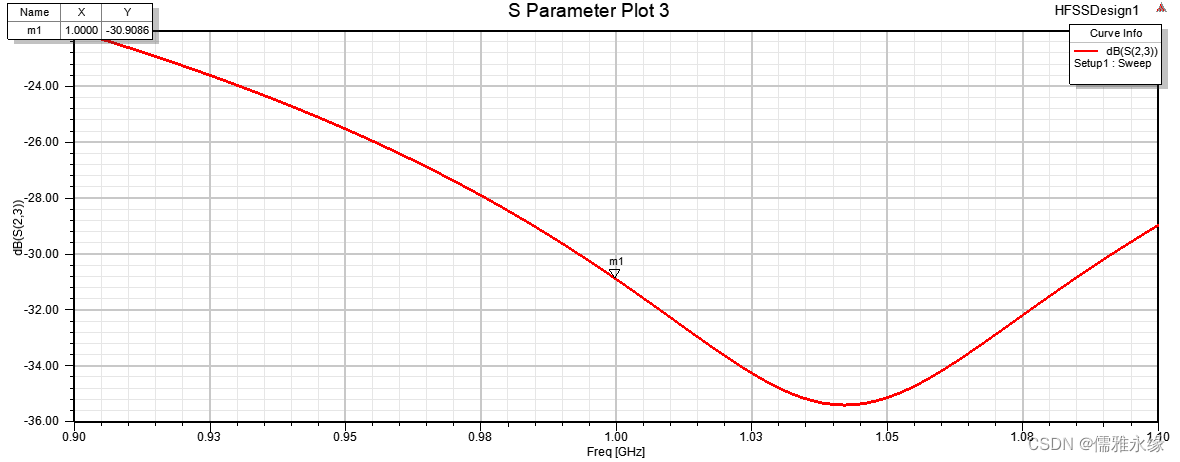

输出端口隔离度 >25dB

1、 求解器设置

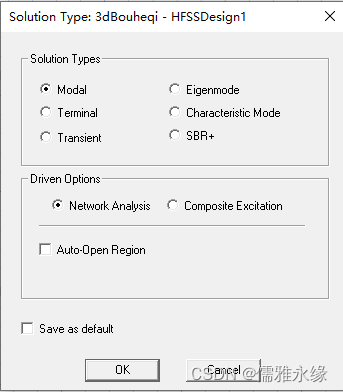

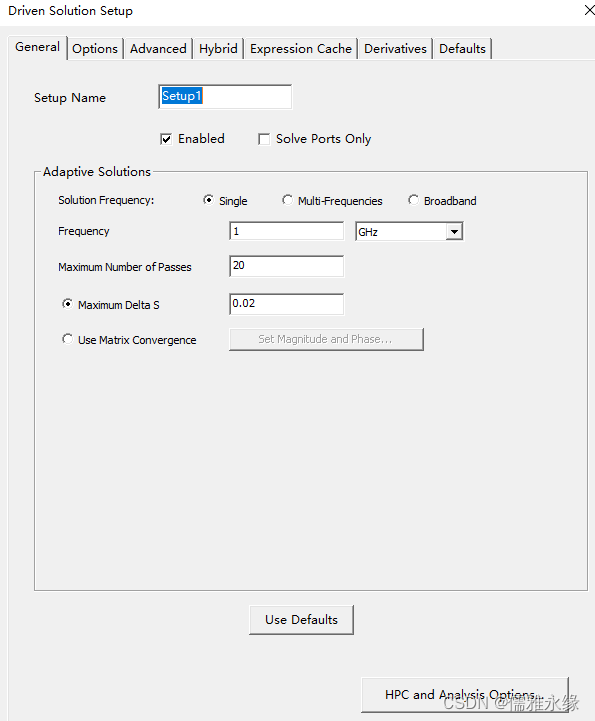

求解器选择模式驱动求解
在这里插入图片描述

2、 建模

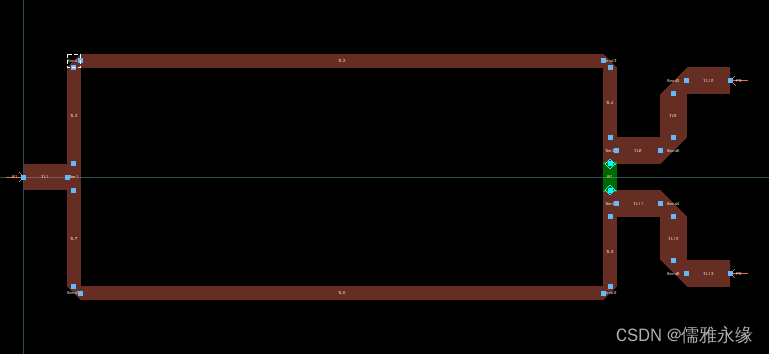

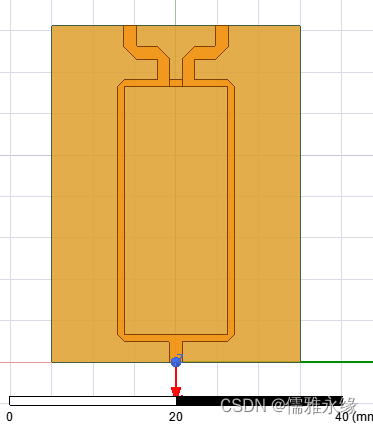

在这里插入图片描述

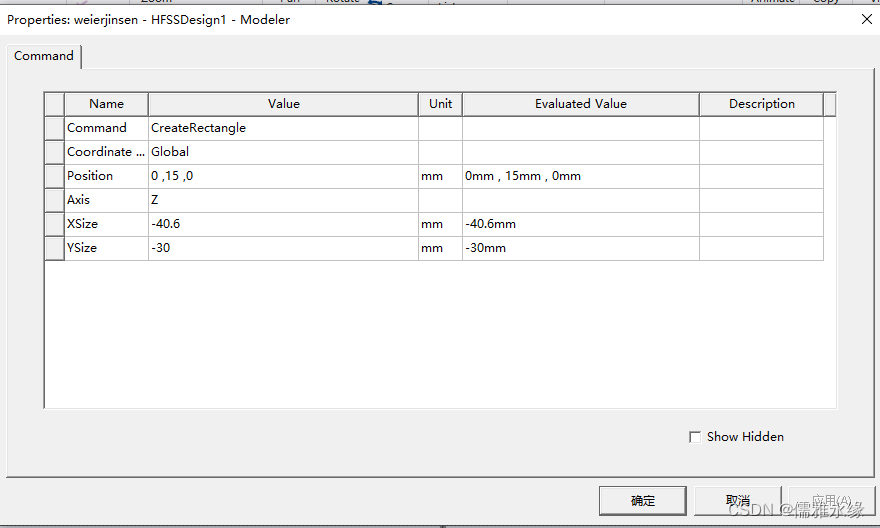

整个微带威尔金森功分器的结构分为微带功分器、隔离电阻、介质板和接地板。
为了后面方便参数分析和优化设计,设置几个变量,可以参考文章:ADS仿真威尔金森功分器学习笔记

50欧姆微带线线宽 W1 1.52mm
1/4波长阻抗线宽 W2 0.79mm
介质基板的厚度 sub_h 0.8mm
50欧姆微带线长度 L 2.5mm
1/4波长阻抗第一段长度 L1 5.51mm
1/4波长阻抗第二段长度 L2 30mm
1/4波长阻抗第三段长度 L3 4mm

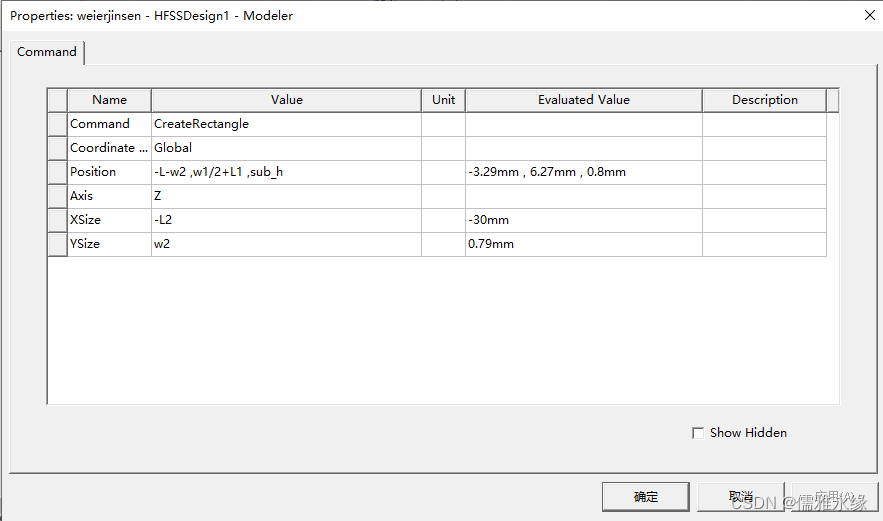

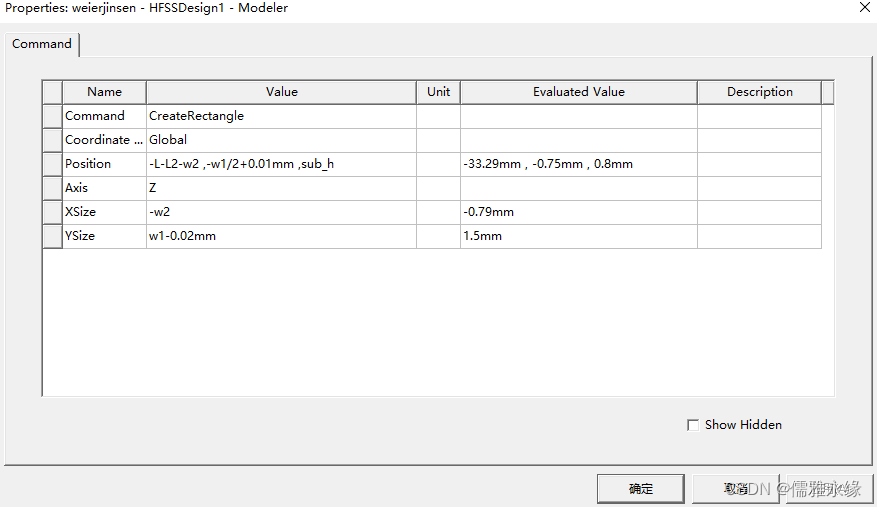

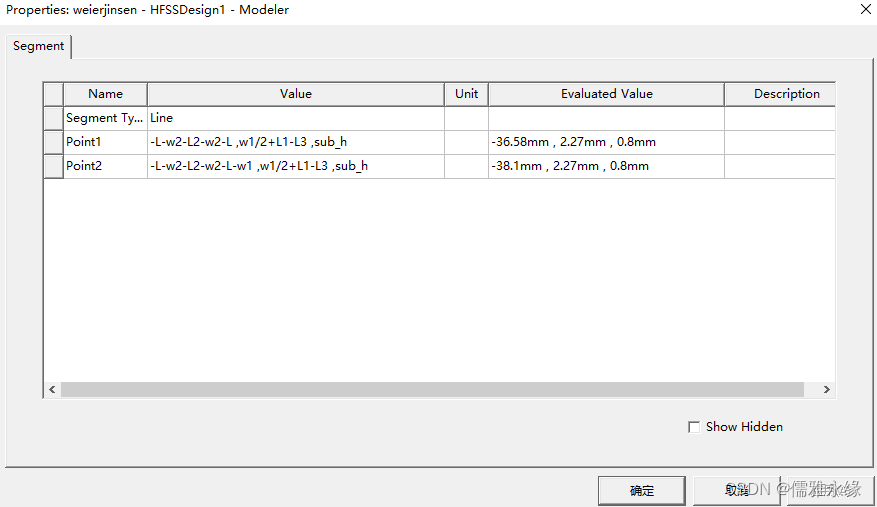

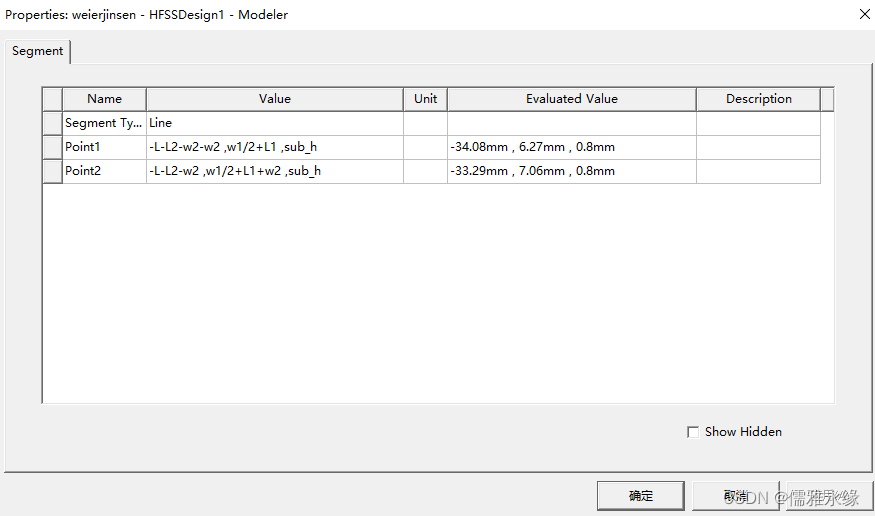

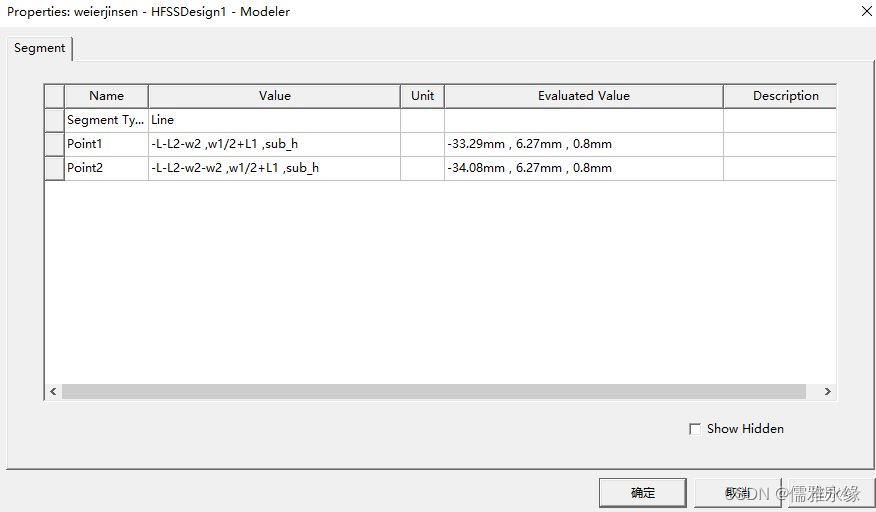

功分器建模
输入端口微带线
材料:PEC
模型:长方形

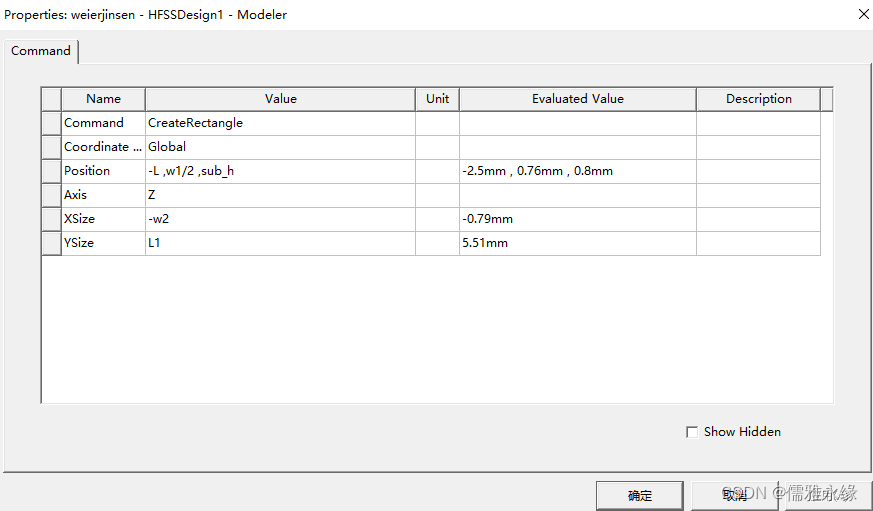

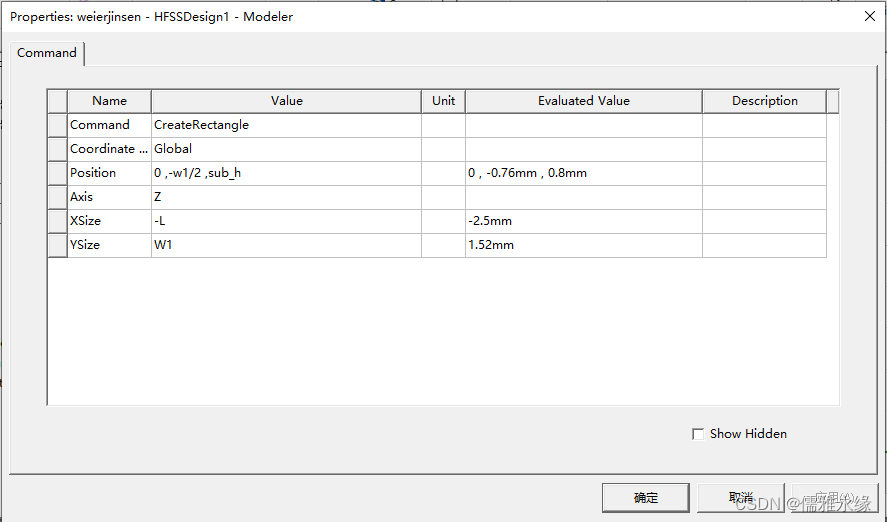

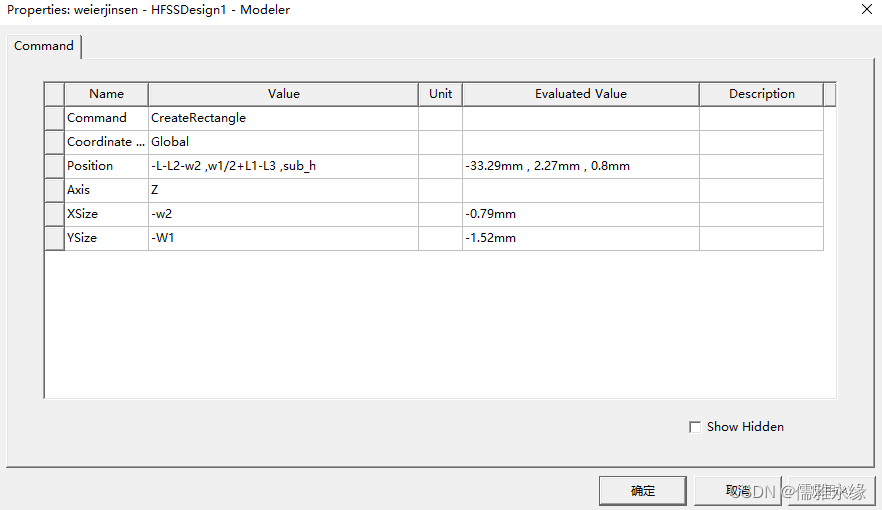

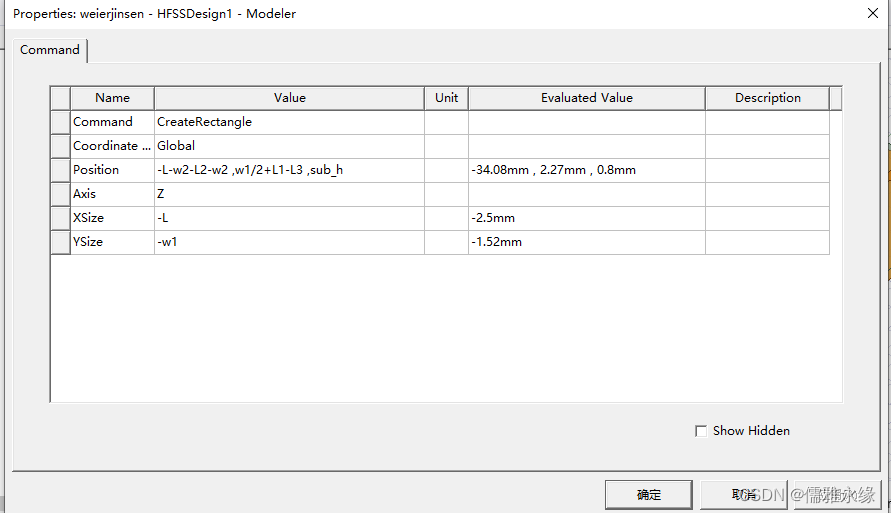

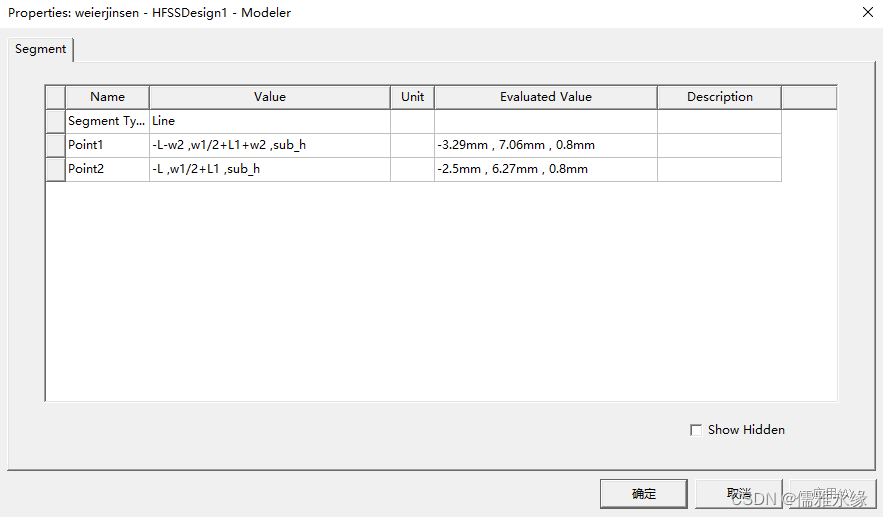

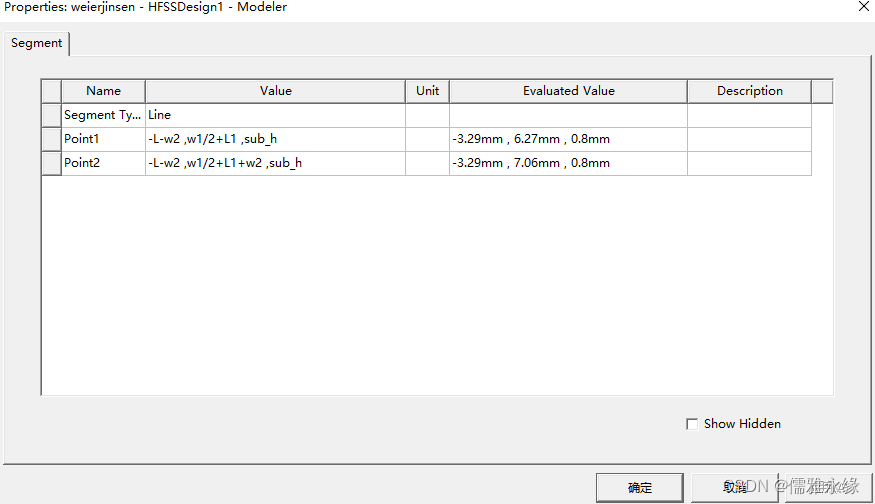

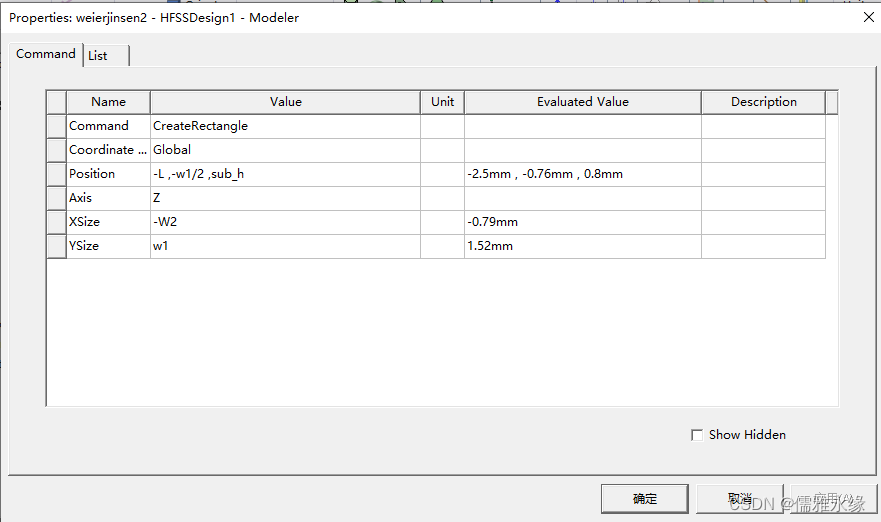

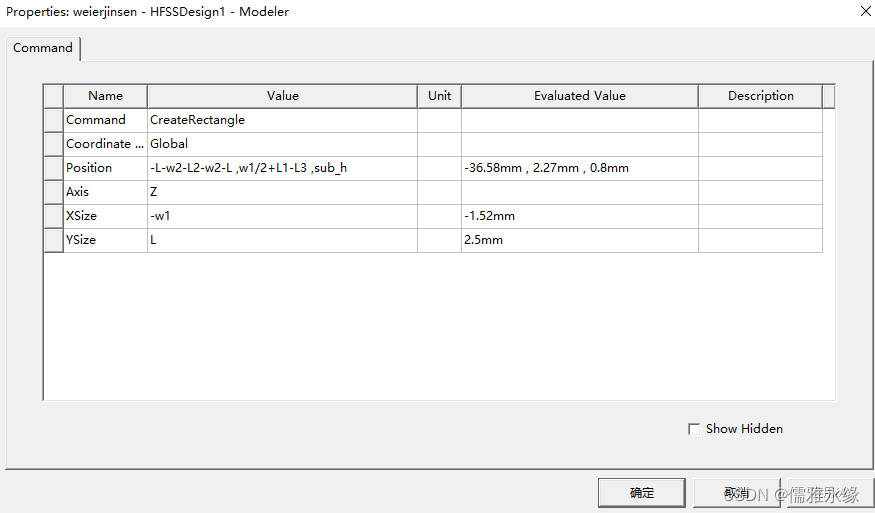

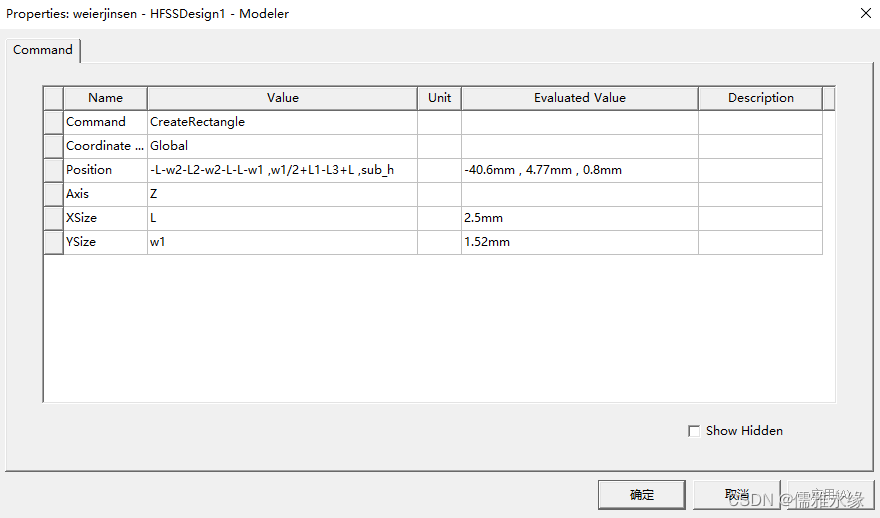

输入端口微带线坐标:

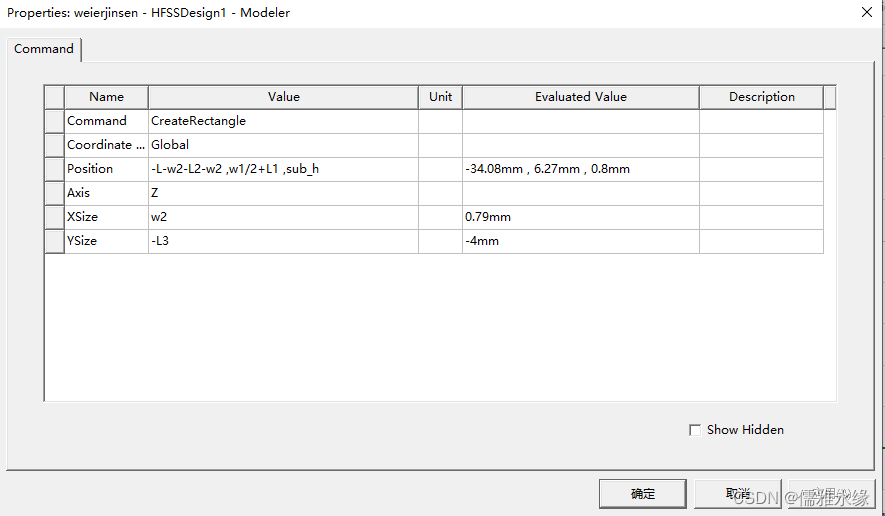

在这里插入图片描述
