CST仿真微带贴片天线学习笔记

CST仿真微带贴片天线

设计要求：
谐振频率为3.48GHz，基板采用Rogers RT5880板材，介电常数2.2，损耗角正切0.0009，厚度1.57mm，馈电方式为同轴馈电。

1. 新建工程模板

运行CST并创建工程模板

单击MICROWAVE&RF/OPTICAL，选择微波与射频/光学应用

点击Antennas，选择天线应用

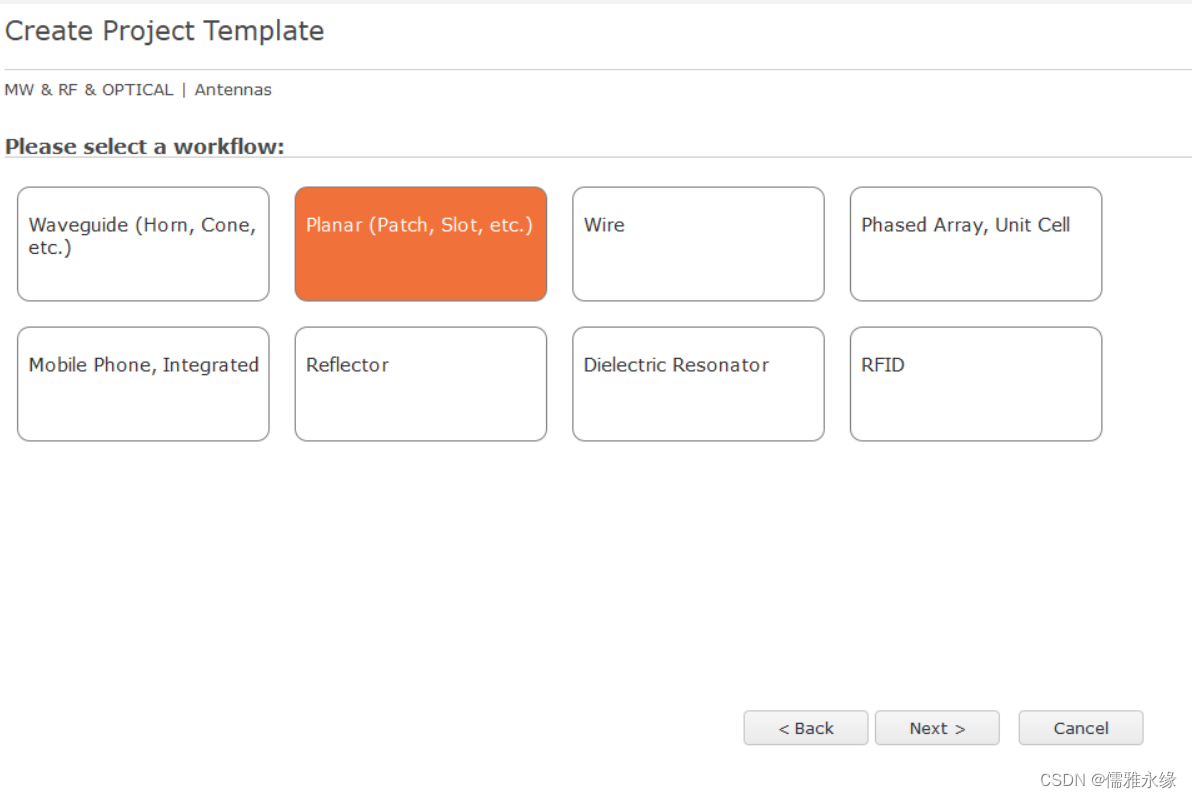

单击Planar（Patch，Slot，etc.）选择平面结构（贴片，缝隙等）

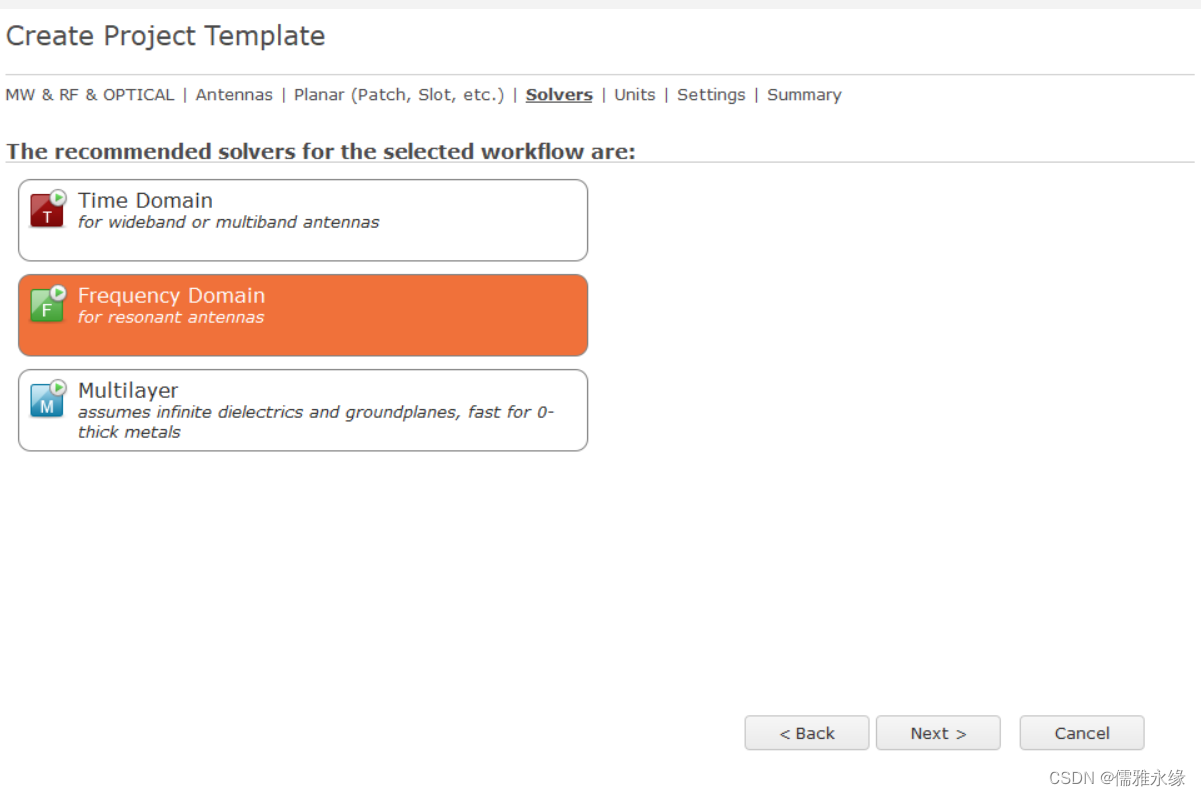

设置求解器类型，选择频域求解器

长度单位设置和频率单位设置

扫频设置，频率范围为3~4GHz，即最小值3GHz，最大值4GHz，

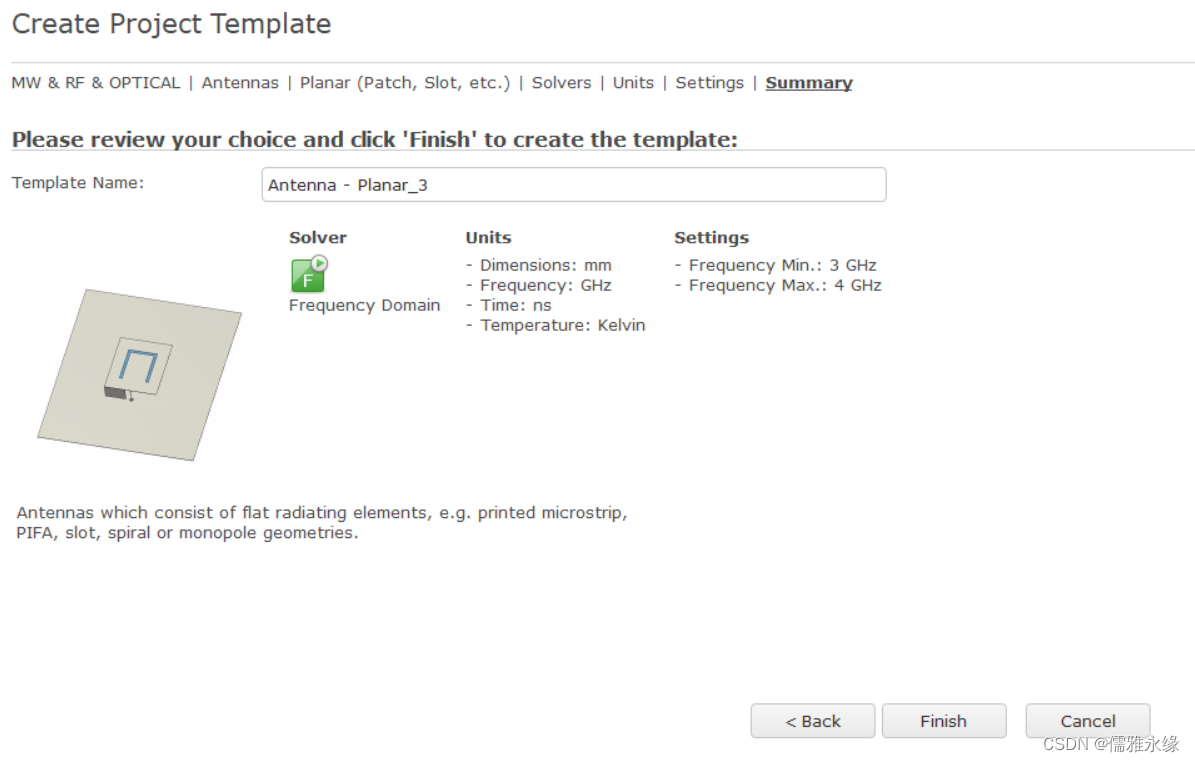

最终完成工程模板的创建，检查设置的一些参数是否正确，如果没有问题就完成创建。

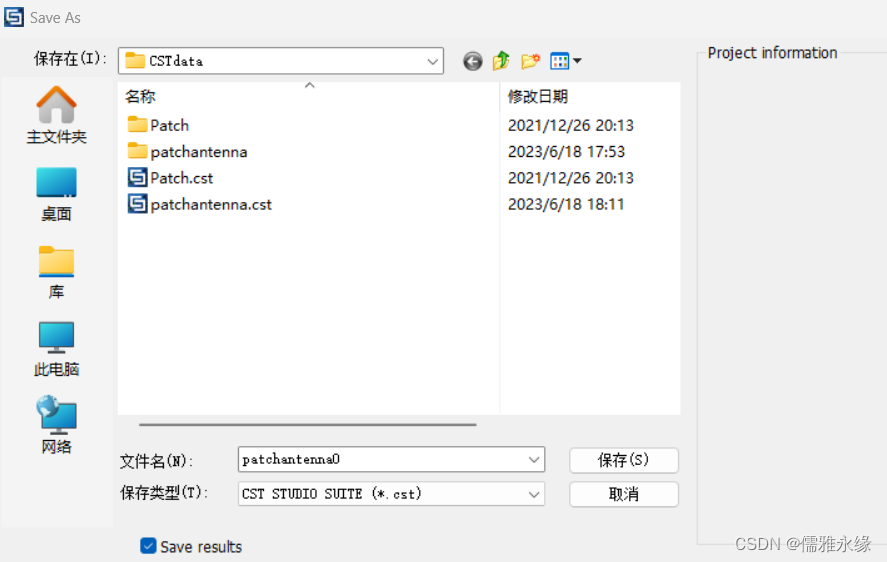

单击菜单中的save，保存为patch antenna，据说新版本支持中文命名，但是为了保险起见，还是使用的英文命名方式。

2.建模

设置变量，通过理论计算得出微带贴片的长度和宽度

介质基板
模型：长方体
材料：Rogers 5880（lossy）
坐标：





基板的模型图

改变基板的材料和颜色

这里设置成绿色

微带贴片天线
模型：长方体（厚度为0）
材料：PEC
坐标：

接地板
模型：使用底面延展选项
（几个快捷键：F是选择面，space是适当显示，3是back视图，0是三维视图）
材料：PEC
坐标：



最终的模型图如图所示

3. 激励方式设置

同轴馈电
内芯
模型：圆柱体
材料：PEC
坐标：

外径
模型：圆柱体
材料：PEC
坐标：

介质层
模型：圆柱体
材料：Rogers5880LZ（lossy）

点击ok后会弹出以下对话框，需要勾选Insert highlighted shape，这是进行布尔运算，地板减去同轴线介质部分

激励方式选择波导激励


选择默认设置即可

4. 求解器设置

设置求解器，选择setup solver，在最开始建立工程模板时已经选择了求解器为频域求解器

设置迭代次数

5. 仿真分析

求解器设置完毕后，直接点击start开始进行仿真即可。

6. 数据后处理

查看远场结果需要提前设置监视器

查看1D结果

加入marker点设置

加入坐标轴marker


查看2D结果
这里只看了端口处的电场分布，还可以查看微带贴片天线的电场、磁场和电流分布（在导航树下面的2D结果里面查看，前提是设置了监视器

查看3D结果
这里看了远场的方向图，微带贴片天线E面、H面的方向图
E面、H面的方向图


将切角改为0°，即phi=0°

7. 参数扫描

单击simulation—par.sweep新建参数扫描

设置参数扫描的范围和步进

8. 查看优化后结果

选择参数扫描的其他参数，结果如图所示



仿真设计完成。
