Hadoop高可用HA原理-全流程讲解

序

Hadoop高可用全流程讲解

since：2021年5月22日 21:36

auth：Hadi

参考：

https://blog.csdn.net/weixin_40652340/article/details/78557775

https://blog.csdn.net/weixin_42782897/article/details/89335674

https://blog.csdn.net/qq_24852439/article/details/104185496

前言

玩hadoop玩了这么久，又快忘记hadoop到底是个啥了，所以继续以写代回忆，重新梳理一下Hadoop高可用的原理以及实现原理。

背景

在Hadoop 2.0之前，在HDFS集群中时存在NameNode的单点故障的，当NameNode由于各种原因出现故障的时候，将会导致整个集群无法使用，直到这个NameNode重新启动。当时是有Secondary NameNode，但是这个只是与NameNode进行分担工作，主要处理日志合并等数据，并不是实时同步所有数据的。

所以在Hadoop 1.X的时候，机器需要进行升级、迁移等时，集群是无法进行正常使用的。

在Hadoop 2.X后，HDFS实现了高可用的架构模式，由两个NameNode进行共同管理集群，一个Active 一个StandBy。当Activity NameNode 宕机或其他情况出现时，StandBy NameNode将会通过一系列的变化成为Active状态，开始进行集群各类请求处理。

高可用HA

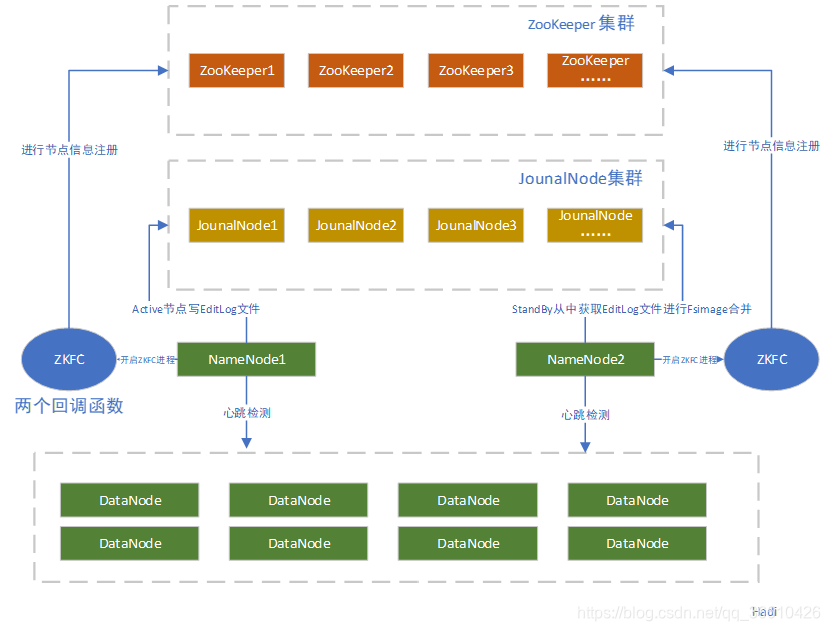

上述已经讲明，Hadoop 2.X实现高可用的方法就是两个NameNode，一个正常处理请求，一个进行类似Secondary NameNode节点的工作，帮助将edits文件合并到fsimage中，属于一个热备 Hot Standby NameNode。如下图所示：



引入了双NameNode架构，同时借助数据共享存储系统来进行元数据的同步，共享存储系统类型一般有几类：比如Shared NAS+NFS、BookKeeper、Quorum Journal Manager和BackupNode，上图使用的就是 QJM 作为数据文件的共享存储组件，通过搭建的奇数台实现主备NameNode元数据的操作信息同步。

NameNode通过ZKFC进程选举Active，监控状态，自动备援，后续会进行ZKFC的单独讲解。

DataNode们会向ActiveNN和StandByNN发送心跳，汇报信息情况。



工作职责

Active NameNode

接受Client端的RPC请求，并进行处理，同时写自己的EditLog和共享存储上的EditLog，接受DataNode的Block report、Block Location Updates、 Heartbeat。

StandBy NameNode

接受到的RPC请求会转发给Active NameNode。同样会接受到DataNode的相关信息汇报。会将共享存储上的EditLog读取出来并执行Log操作，使得自己的元数据（NameSpace Information & Block Locations Map）都是与Active NameNode中相同。所以说StandBy NameNode是一个热备，一旦需要就可以马上提供服务。

JounalNode

用于Active NameNode 和StandBy NameNode之间的数据同步，本身是由一组JounnalNode奇数节点组成，支持Paxos协议（可参看Paxos讲解），保证高可用，是CDH5唯一支持的共享方式。

ZKFC

一个单独的进程，用于监控本地的NameNode健康状态；代替NameNode定期向ZK发送心跳是自己被选举；告知NameNode进程自己被ZooKeeper选中，通过回调函数 active FailoverController通过RPC调用使相应的NameNode转换为Acitve；提供自动备援的能力。



竞选流程

既然有了两个NameNode，那么势必也扯到NameNode在进行选举。在NameNode的选举机制主要为抢占式，在启动了NameNode进程后，各个节点的ZKFC进程就会向ZooKeeper进行抢占式的注册，如果注册成功，那么就会将成功的消息回调给NameNode，那么这个NameNode就成为了Active状态；如果没有注册成功，那么就会持续成为StandBy状态，干StandBy的活。

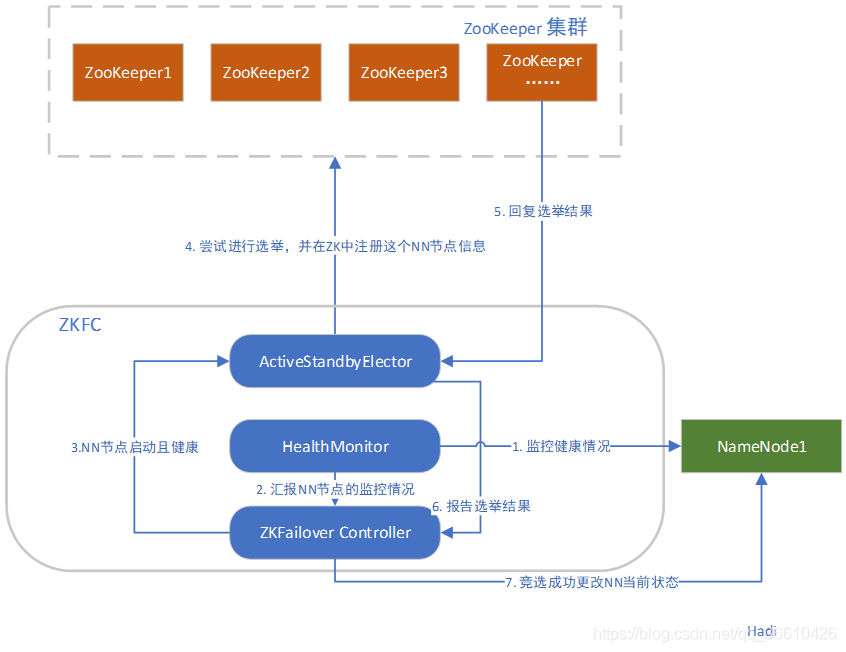

具体如下图：

所以，只要谁进行前四步的过程快，谁就会成为Acitive 节点。



主备切换

刚刚说了高可用主要实现需要两个步骤，1.数据同步，保证备份节点与主节点两者的信息数据相同。 2.完整的主备切换机制。当主节点发生故障时，需要启动该机制，来维护整个集群的任务不受影响。

Active NameNode操作

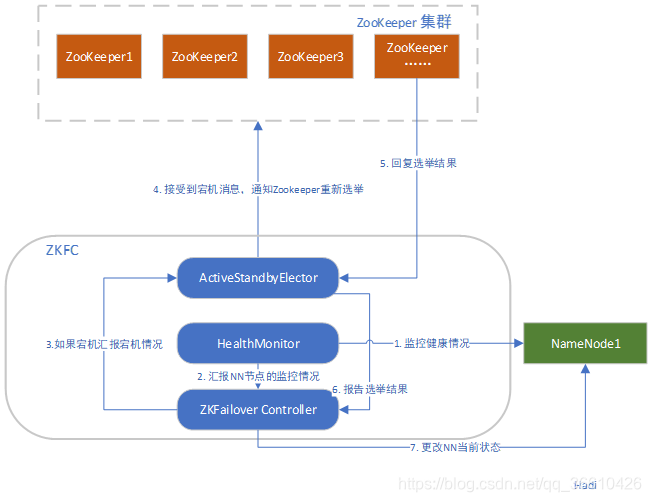

在竞选流程中也说明了，选举相关主要还是依赖于ZooKeeper，那么主备切换相关的也会围绕着ZooKeeper进行，主节点相关的操作如下图：

这个步骤是比较理想化的操作，可能只是NameNode进程挂掉，或者长时间Full GC无法对外提供服务，那么 HealthMonitor就将会捕捉到异常，对ZK进行主节点注销操作。并且对NN进程进行状态修改。

但其他情况也会很多种，比如说整个节点物理服务器挂掉，那么NN和ZKFC就会同时挂掉，没有人对ZooKeeper上的信息进行修改，也不会通知ZooKeeper需要重新进行选举。这个时候怎么办？就要使用到ZooKeeper上的节点类型原理，在ZooKeeper上，有四种节点。当我们采用临时节点对数据进行注册的时候，如果与ZooKeeper失去了心跳，那么ZooKeeper会自动删除节点。而且对应watch这个节点数据的线程就会接受到信息（如上图的第5步就是一个回调），这个时候StandBy NameNode就获取到Acitive NameNode的丢失，尝试进行转正的操作。

StandBy NameNode操作

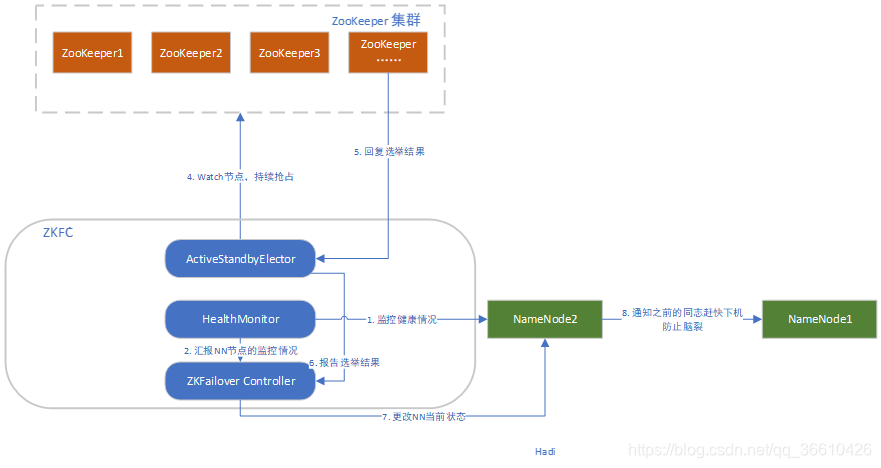

相同的，StandBy NameNode在ZooKeeper上watch住节点，当注册节点有任何的变化的时候，就会去抢占式注册，注册成功就可以开启Acitive模式。但是为了防止脑裂，必须向之前的NameNode发送切换指令，让其更改状态。



ZooKeeper充当的作用

失败保护机制，刚刚也说了，如果整个物理机或者ZKFC也宕机的话，那么没有人通知ZooKeeper当前节点挂了。只有ZooKeeper来清理失去心跳的节点信息，触发故障迁移。

提供给StandbyNameNode一个回调机制，只需要他们Watch住节点，当节点发生改变时由ZooKeeper进行通知。

防止脑裂，多各节点都是Active状态。由于ZooKeeper本身的强一致性和高可用，可以用它来保证同一时刻只有一个活动的节点。



故障切换场景

ActiveNN JVM奔溃：ANN上HealthMonitor状态上报会有连接超时异常，HealthMonitor会触发状态迁移至SERVICE_NOT_RESPONDING, 然后ANN上的ZKFC会退出选举，SNN上的ZKFC会获得Active Lock, 作相应隔离后成为Active结点。

ActiveNN JVM冻结：这个是JVM没奔溃，但也无法响应，同奔溃一样，会触发自动切换。

ActiveNN 机器宕机：此时ActiveStandbyElector会失去同ZK的心跳，会话超时，SNN上的ZKFC会通知ZK删除ANN的活动锁，作相应隔离后完成主备切换。

ActiveNN 健康状态异常： 此时HealthMonitor会收到一个HealthCheckFailedException，并触发自动切换。

Active ZKFC奔溃：虽然ZKFC是一个独立的进程，但因设计简单也容易出问题，一旦ZKFC进程挂掉，虽然此时NameNode是OK的，但系统也认为需要切换，此时SNN会发一个请求到ANN要求ANN放弃主结点位置，ANN收到请求后，会触发完成自动切换。

ZooKeeper奔溃：如果ZK奔溃了，主备NN上的ZKFC都会感知断连，此时主备NN会进入一个NeutralMode模式，同时不改变主备NN的状态，继续发挥作用，只不过此时，如果ANN也故障了，那集群无法发挥Failover, 也就不可用了，所以对于此种场景，ZK一般是不允许挂掉到多台，至少要有N/2+1台保持服务才算是安全的。

规避脑裂

脑裂是啥

当存在两个Active NameNodee同时向外进行服务的提供，那么就会造成两个NameNode之间的元数据有不同，形成脑裂的状态。

脑裂的原因

如果ZooKeeper的服务器进入了JVM Full GC，那么可能会导致ZooKeeper客户端到服务端的心跳不能正常发出，超过了配置的ZookeeperSession Timeout参数，那么ZooKeeper会认为注册的临时节点失效，关闭Client Session，造成当前节点的假死，然后StandBy NameNode进行注册，造成脑裂。

规避脑裂

在ZKFC中有实现fencing的点，会在Zookeeper上创建临时节点 hadoop-ha/${dfs.nameservices}/ActiveStandByElectorLock,这个ZooKeeper节点标识着Active的NameNode是当前的值的物理节点。同时还会常见另外一个路径为hadoop-ha/${dfs.nameservices}/ActiveBreadCrumb的持续化节点，标识当前Active节点的物理地址信息等。

当正常退役Active的时候，临时节点随着Session关闭会被自动删除，而持久化的节点在正常退出的时候删除。如果遇到了不正常的时候，那么持久化的节点不会删除，下一个竞选上来的节点，注册了临时节点后，会查看持久化节点的信息并对其进行fencing。

Fencing机制

• sshFence 通过SSH到目标物理机器上，执行命令将其对应的进程杀死。
• 执行用户自定义的shell脚本来进行进程隔离

只有正确的执行完fencing之后，ZKFC中的ActiveStandByElector才会回调ZKFailoverController的becomActive方法将NameNode转换为Active状态，对外进行服务提供。



后记

高可用分为两个部分，1.为数据同步，实现热备。2.热备转正的流程。

后续学习方向为QJM的原理，或者NFS数据同步方式。
