序

在某次接入数据的场景中，需要到对方 SFTP 服务器上，获取数据，但是在配置时发现在配置正确的情况下， 连接总是超时，最终排查后发现网络不通，打通网络后才正确连接，获取到数据。

那么，在 linux 中，我们有哪些排查网络互通的方法呢？本章节主要讲解 traceroute 的原理以及使用方法。

网络架构

这部分与网络架构强相关，需要了解网络层级结构：

请参考这里

traceroute 原理

tracerou``te 命令可以显示从本地到目标端的传输路径。在网络中，传递信息传输路径大体是一样的，对此 traceroute 通过发送不同的数据包，让经过的每个设备都返回当前节点的时间、名称、ip 地址，一直到终点。

数据包默认大小为 40 Bytes。

为了让经过的每个设备都返回信息，traceroute 设置 IP 数据包的 TTL 值来实现。可以理解为发送一个快递，如果在一段期限内没有送达，就请退还回来。

TTL Time to Live

一般指的是存活时间，但在这里特指还能通过几个设备。

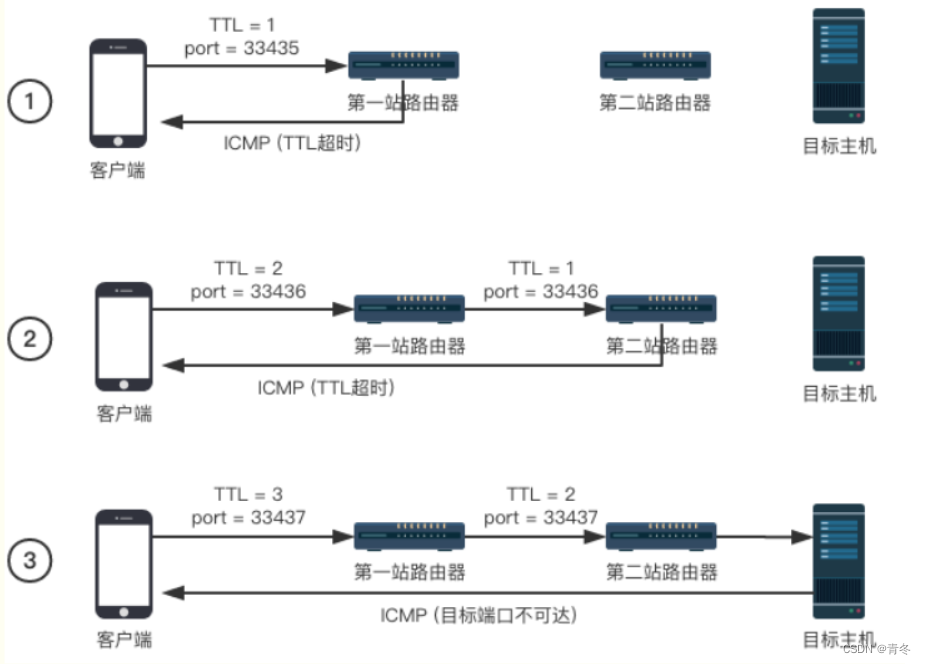

traceroute 会首先发送 TTL=1 的 UDP 数据包，第一个设备将 TTL-1=0，就不再继续转发数据包，而是会返回一个 ICMP 的超时报文，报文中标示数据超时并附带当前 ip、名称信息。这样就得到了第一个设备的信息，traceroute 收到返回值后，继续发送 TTL=2 的数据包，直到尝试上限或者到达目的。

每个 TTL 默认会测试三次。

---

traceroute 协议

traceroute 默认为 UDP 协议数据包，但 UDP 由于只发送，无需连接，没有任何状态约束它，比较方便攻击者伪造源 IP、伪造目的端口发送任意长度的 UDP 包，长度自定义。所以一般会被大多数网站采用白名单的方式进行过滤。

除 UDP 以外，还可以使用 ICMP、TCP 协议进行测试。

---

traceroute 返回 ICMP 超时报文问题

拿到 TTL 的网关，并不是每个都会如实返回 ICMP 超时报文，这需要路由器设置。出于安全考虑，大多数防火墙以及开启了防火墙可能并不会返回对应 ICMP 超时报文。所以 traceroute 并不会因为某一次的超时报文缺失就停止发送请求，还会继续追踪到目标服务器的地址，一直到达到追踪上限，或者到目标服务器为止。

---

traceroute 参数

部分参数带有 <> 表示需要提供参数，下列表格列举了部分重要的参数，其余可以使用 man traceroute 进行查看：

man traceroute

参数	释义
-d	debug 设置socket层级的日志为debug。
-f <n>	first_ttl 设置第一个检测数据包的存活数值TTL的大小。默认为1，代表第一次TTL的数值。
-m <n>	max_ttl 设置检测数据包的最大存活数值TTL的大小。默认为30，代表最多可以将TTL从最小测试到30。
-g\ <ip>	gateway 设置来源路由网关，最多可设置8个。
-I <name>	指定使用哪个网络设备进行传输，如 eth0。
-I	使用ICMP协议进行传输，如果不指定为UDP。
-T	使用TCP协议进行传输，如果不指定为UDP。
-w <n>	waittime 设置等待远端主机回复报文的时间。默认为5，代表等待5秒
-p <port>	port 设置UDP传输协议的通信端口。
-r	忽略普通的RoutingTable，直接将数据包送到远端主机上。
-s <ip>	设置本地主机送出数据包的IP地址。
-t <n>	设置检测数据包的TOS数值。
-v	详细显示指令的执行过程。
-n	直接使用IP地址而非主机名称作为返回。
-x	开启或关闭数据包的正确性检验。
-F	设置勿离断位。

---

举例

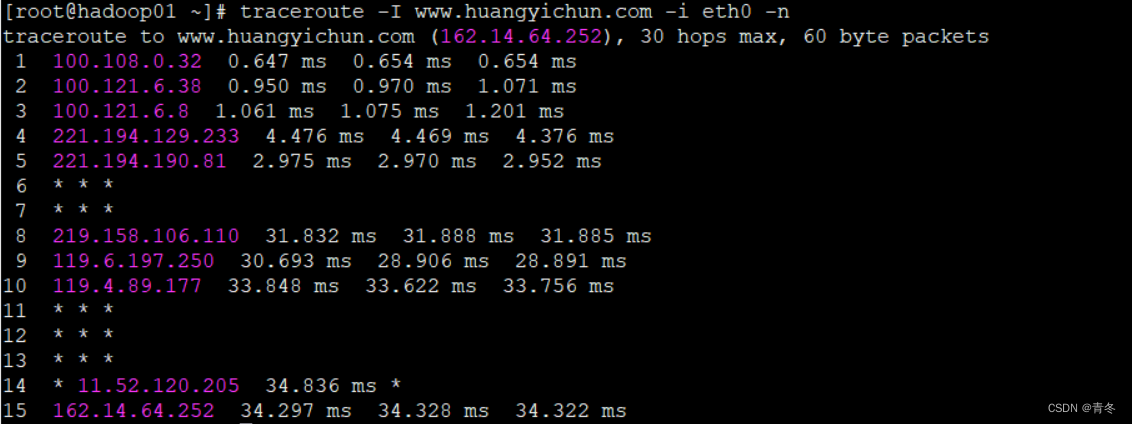

使用 eth0 网卡、ICMP 协议测试发送到网址 www.huangyichun.com 之间的路由：

traceroute -I www.huangyichun.com -i eth0 -n

可以看到，优先解析了对应网址的 ip 地址，DNS 解析可以跳转在这里：

Linux DNS 解析与配置

获得 ip 地址后，就开始进行 TTL 包的发送。前 5 个都返回了 ICMP 超时报文，6/7/11/12/13 都没有能返回，也就是我们之前说的可能由于对应配置或者防火墙关系。总共进行了 15 次，就到达我们的目标服务器，停止了整个程序。

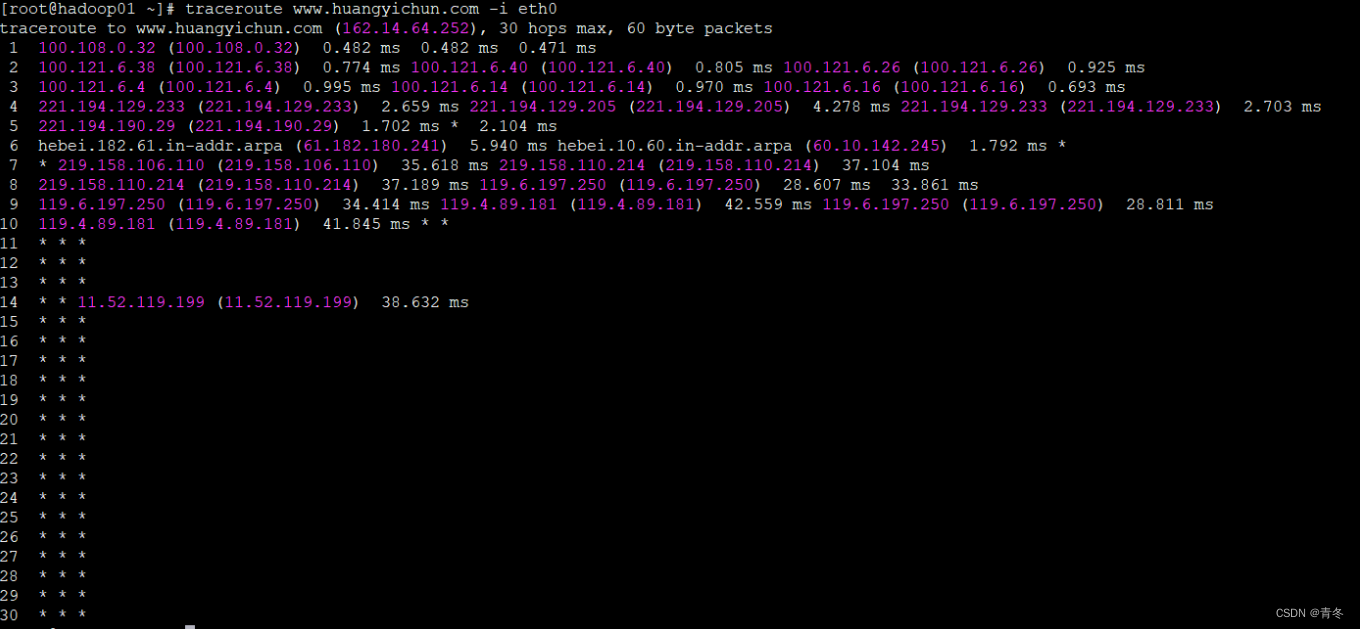

如果切换为其他协议如 UDP：

traceroute www.huangyichun.com -i eth0

可以看到就算 30 跳用完，也未能到达我们的目标服务器，而且从第二跳开始就有不同的分叉路，不同的协议会有不同的结果。（也有可能中间被防火墙阻止了 ICMP 回传）
