世事千帆过，前方终会是温柔和阳光。。。。
在这里插入图片描述

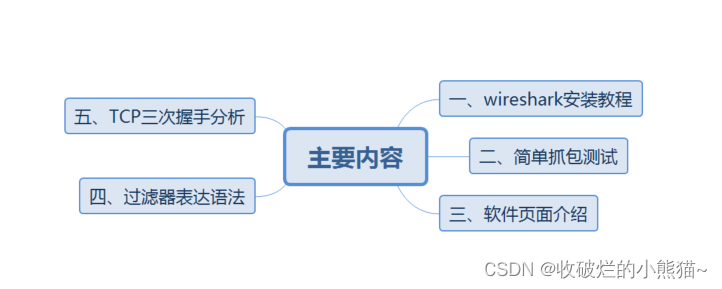

wireshark使用教程与TCP三次握手分析

在这里插入图片描述

一、wireshark安装教程

wireshark安装包下载地址
下载地址：链接：https://pan.baidu.com/s/17wff8ecKF2xGzEIA75Tmgg
提取码：qxxl

安装教程
在这里插入图片描述

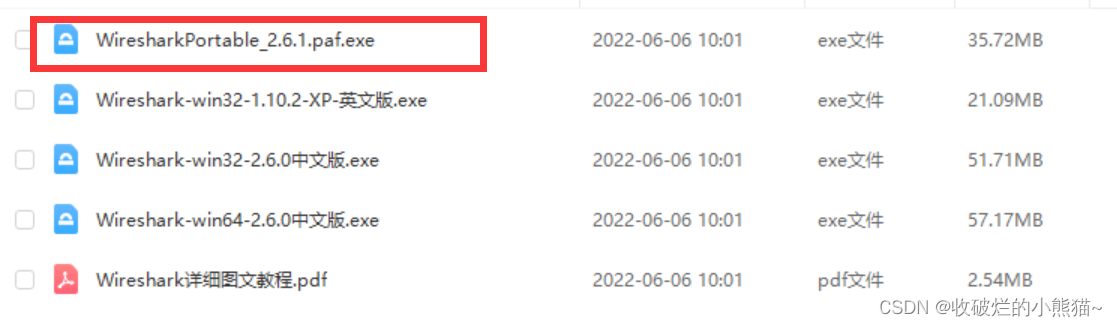

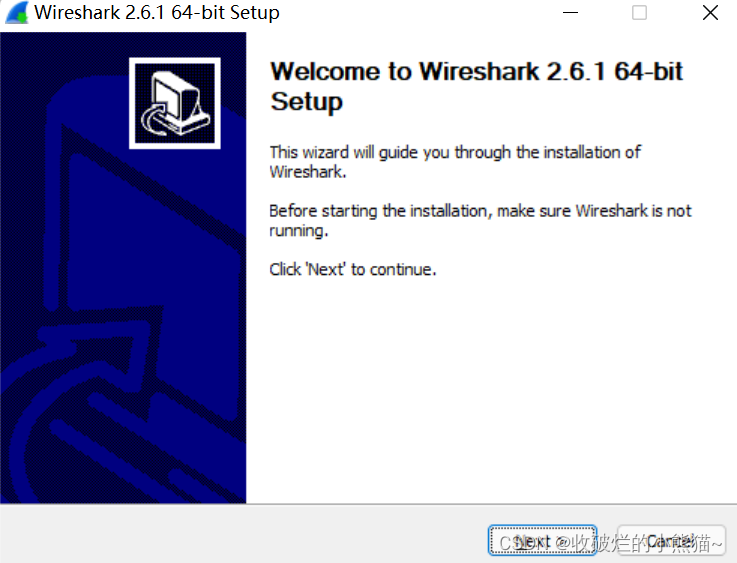

下载2.6.1版本对应安装。
在这里插入图片描述

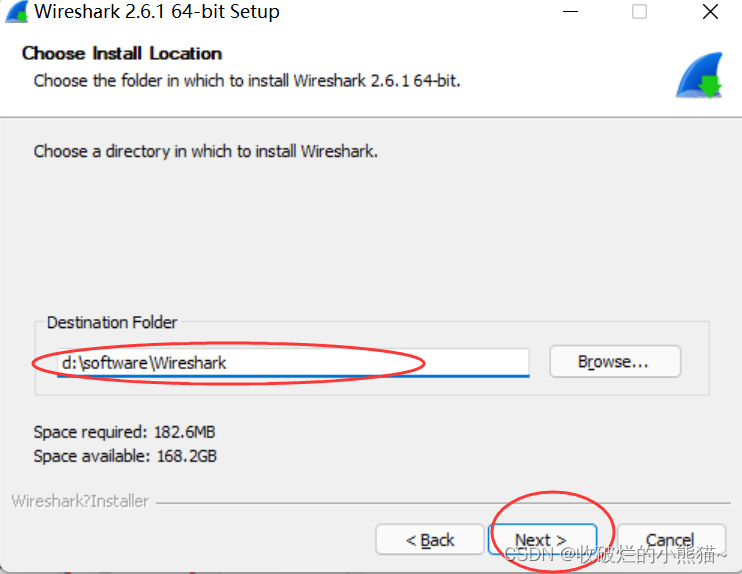

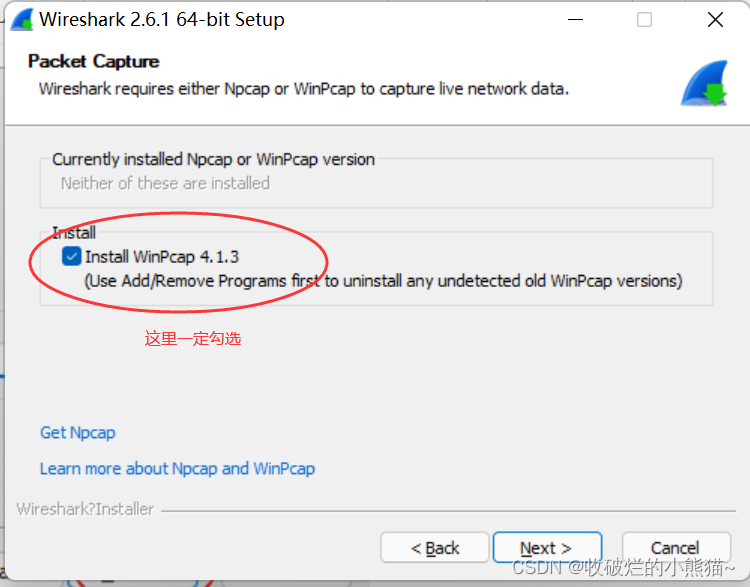

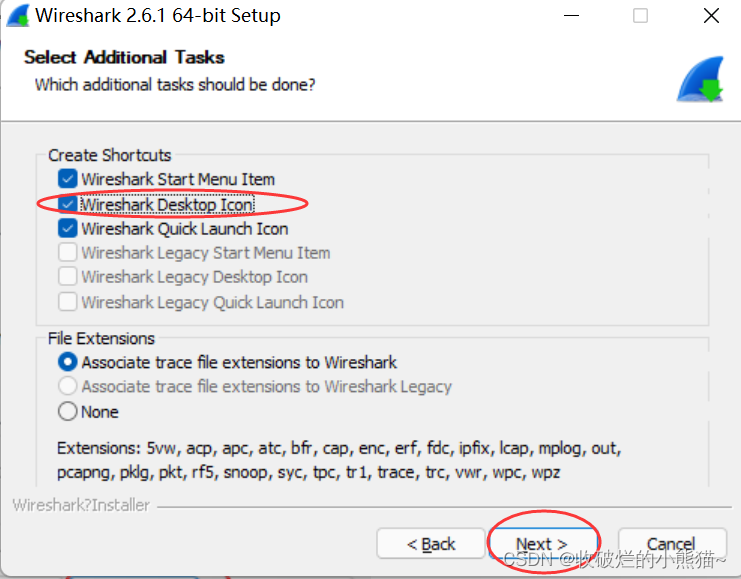

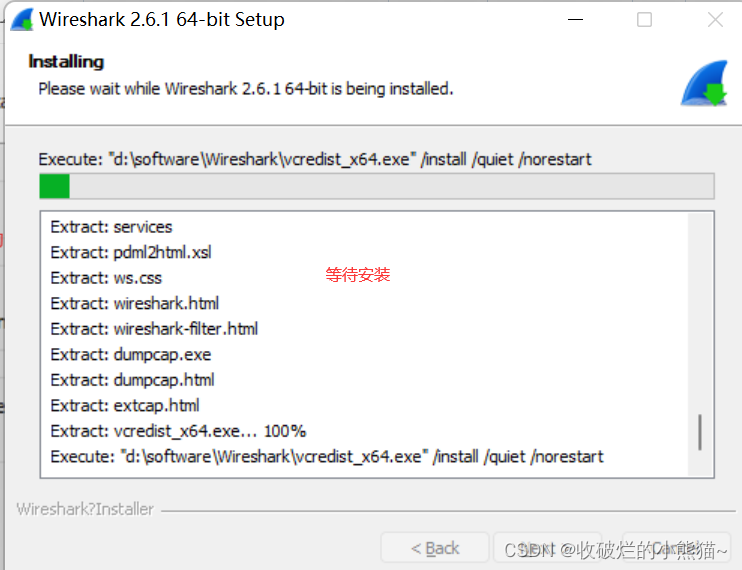

直接next

在这里插入图片描述

二、简单抓包测试

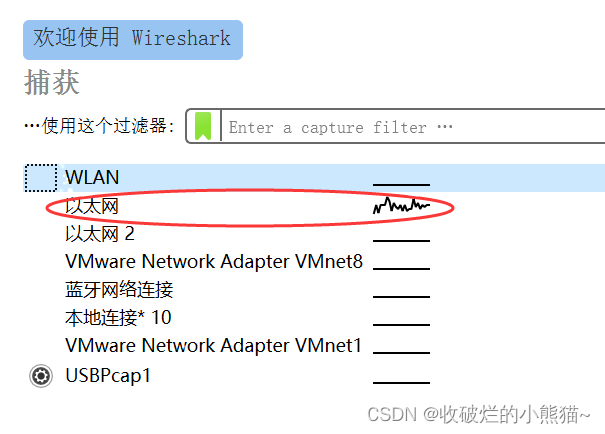

由于我本次使用的是抓取本地电脑请求baidu.com的示例。所以打开软件以后选择捕获以太网。。然后双击两下

在这里插入图片描述
.进入以下界面

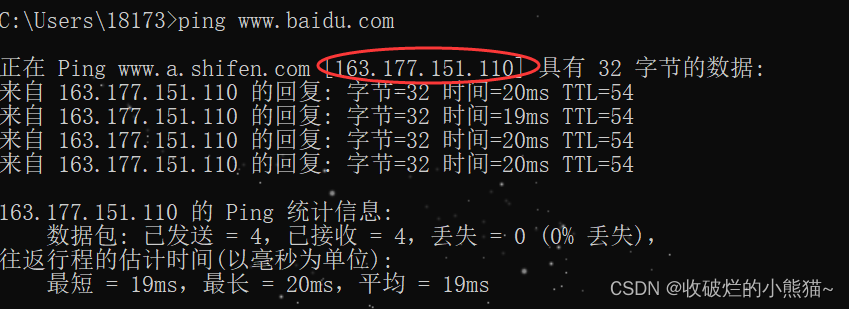

接下来执行需要抓包操作。使用CMD命令：ping www.baidu.com .获取需要捕获的ip地址信息

在这里插入图片描述

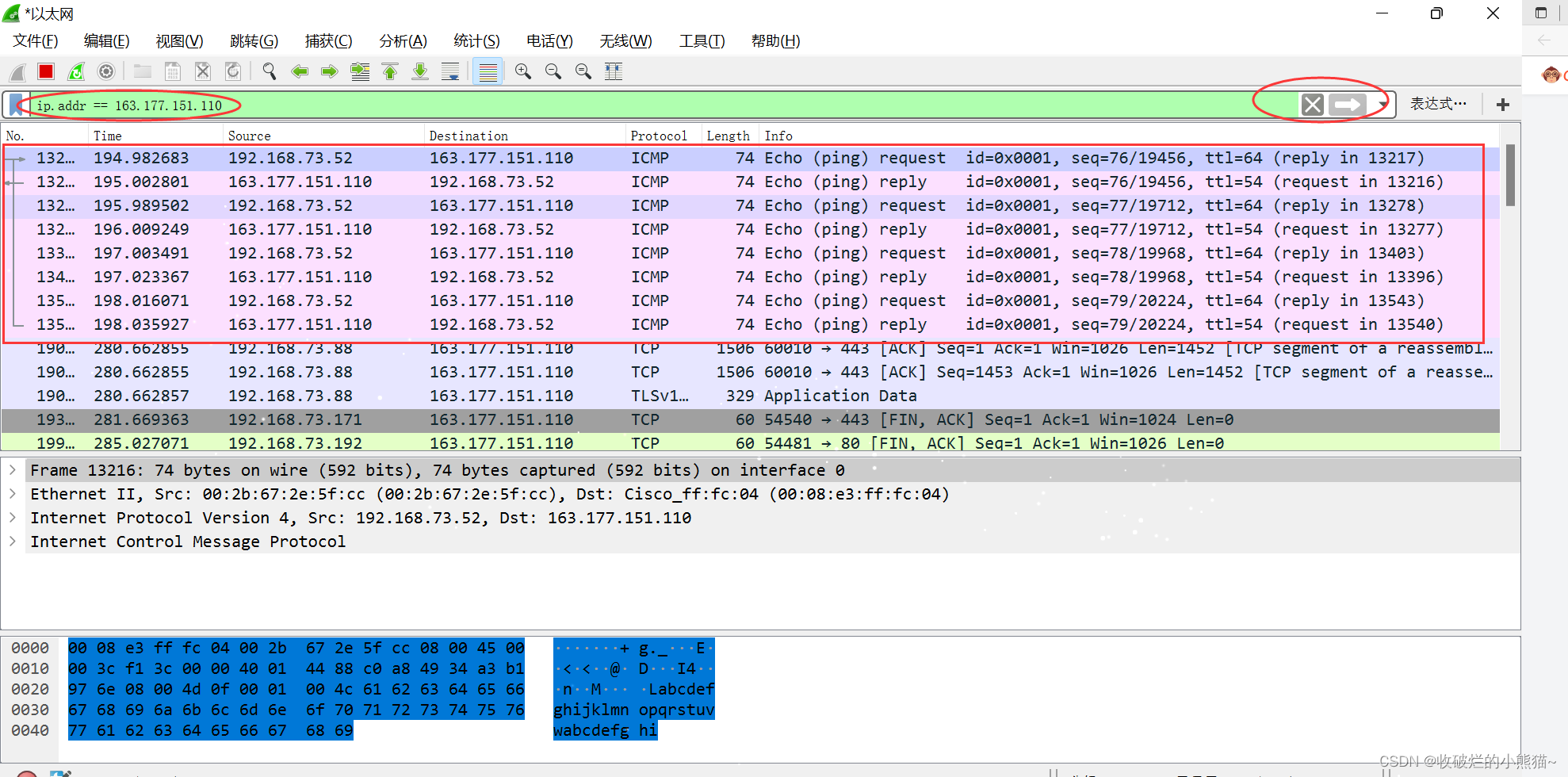

然后在wireshark 软件过滤拦输入过滤条件： ip.addr == 163.177.151.110
说明：ip.addr 表示过滤出目的主机ip地址为 163.177.151.110 或者源地址为163.177.151.110 的数据包。一次简单的抓包就是这样完成了.

但是你可能会很疑惑。。还是不太使用。接下来为你介绍一下软件的使用教程。

三、软件页面介绍

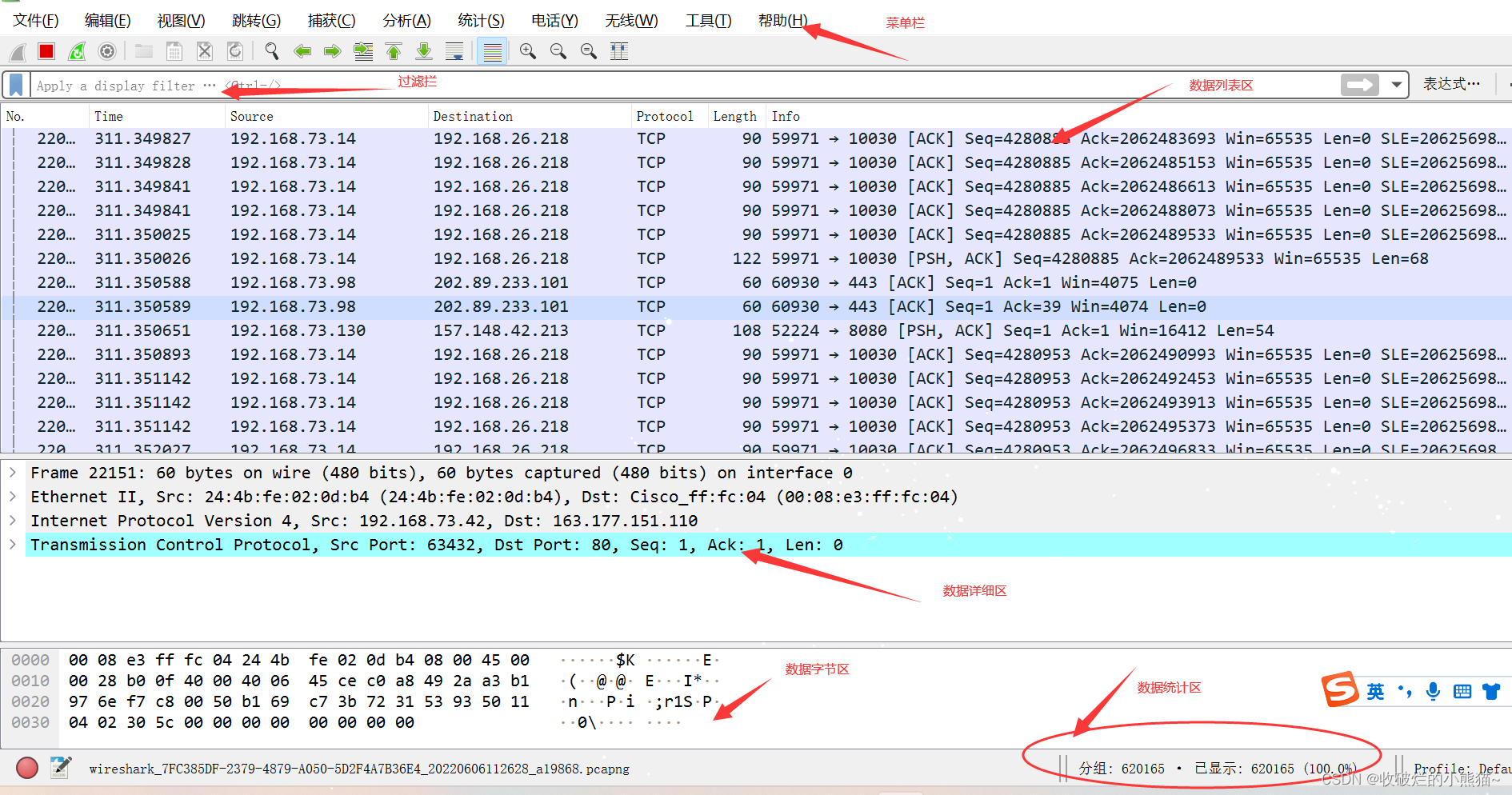

主界面如图所示

在这里插入图片描述

过滤栏：用于设置过滤条件进行数据包列表过滤。菜单路径：【分析】->【显示过滤器】
数据列表区【数据包列表】：显示捕获到的数据包记录。每条记录包含编号、时间戳、源地址、目标地址、协议长度。以及数据包信息。
数据包详细信息：点击数据包列表内任意一条记录会显示改数据包所以详细内容

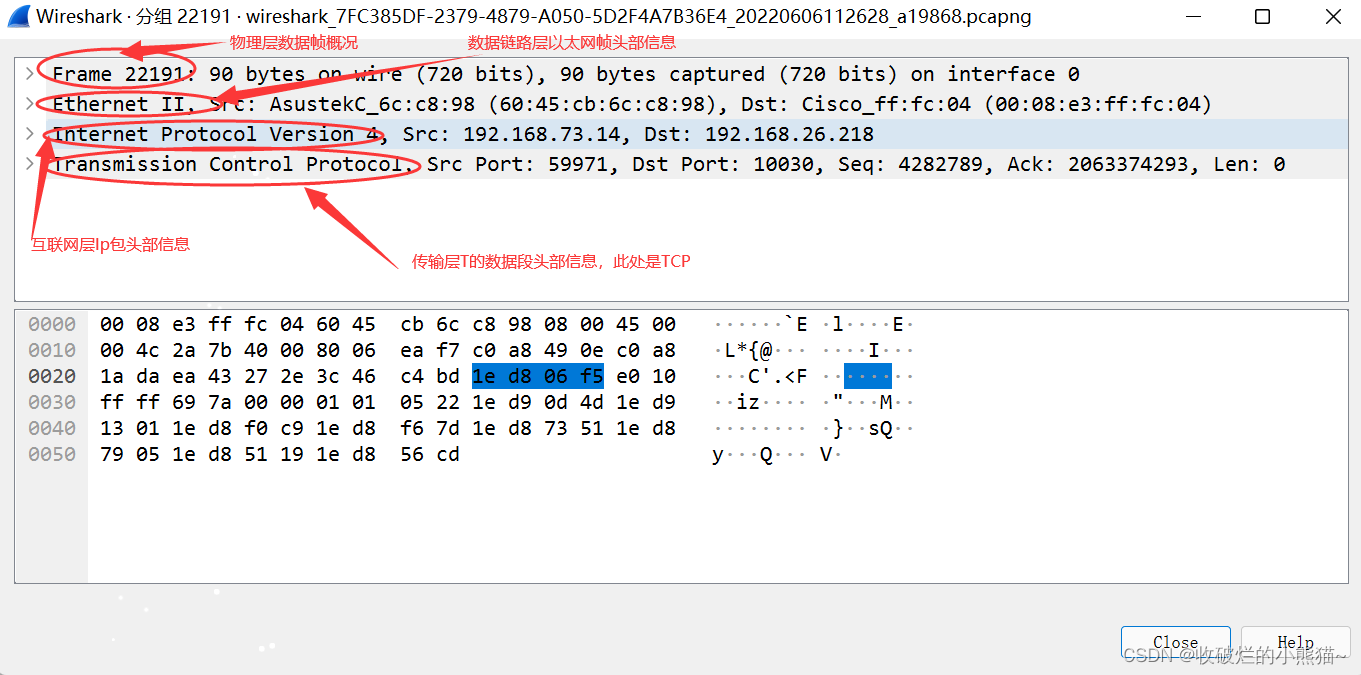

选择主列表任意一行，点击可以展示如下页面。这里展示的就是一个请求数据包的详细信息
在这里插入图片描述
Frame对应了物理层
Ethernet II 对应了数据链路层
Internet protocol 对应网络层
Transmission control Protocol 对应传输层
Hypertext Transfer Protocol 对应应用层【图片中未展示】

四、过滤器表达式语法

1.抓包过滤器语法和实例

抓包过滤器类型Type（host、net、port）、方向Dir（src、dst）、协议Proto（ether、ip、tcp、udp、http、icmp、ftp等）、逻辑运算符（&& 与、|| 或、！非）

（1）协议过滤

比较简单，直接在抓包过滤框中直接输入协议名即可。

TCP
HTTP
ICMP

（2）IP过滤

源地址或目的主机 ip为192.168.1.104

 host 192.168.1.104

源地址为192.168.1.104

src host 192.168.1.104

目标地址为192.168.1.104

dst host 192.168.1.104

（3）端口过滤

tcp.port == 80
或
tcp.port in {80}

（4）逻辑运算符过滤

抓取主机地址为192.168.1.104、目的端口为80、81的数据包

ip.addr == 192.168.1.104 && tcp.port in {80 81}

抓取主机为192.168.1.104或者192.168.1.102的数据包

ip.addr == 192.168.1.104 || ip.addr == 192.168.1.102

2.显示过滤器语法和实例

（1）比较操作符

比较操作符有== 等于、！= 不等于、> 大于、< 小于、>= 大于等于、<=小于等于。

（2）协议过滤

比较简单，直接在Filter框中直接输入协议名即可。注意：协议名称需要输入小写：udp、tcp、icmp

（3）ip过滤

ip.src ==192.168.1.104 显示源地址为192.168.1.104的数据包列表

ip.dst==192.168.1.104, 显示目标地址为192.168.1.104的数据包列表

ip.addr == 192.168.1.104 显示源IP地址或目标IP地址为192.168.1.104的数据包列表
#####（4）过滤端口

tcp.port ==80, 显示源主机或者目的主机端口为80的数据包列表。
tcp.srcport == 80, 只显示TCP协议的源主机端口为80的数据包列表。
tcp.dstport == 80，只显示TCP协议的目的主机端口为80的数据包列表

(5) http 模式过滤

http.request.method==“GET”, 只显示HTTP GET方法的

（6）逻辑运算符为 and/or/not 或者【&& 、|| 、！】

过滤多个条件组合时，使用and/or。比如获取IP地址为192.168.1.104的ICMP数据包表达式为ip.addr == 192.168.1.104 and icmp

（7）按照内容格式过滤

如下我想过滤出data数据包中为abcd"内容的数据流。包含的关键词是contains 后面跟上内容。
data contains “abcd”
如果知道明确内容，和ip
ip.addr == 192.168.1.104 && data.text== ‘abcd’

更多过滤规则可参考：
wireshark过滤规则

五、TCP三次握手分析

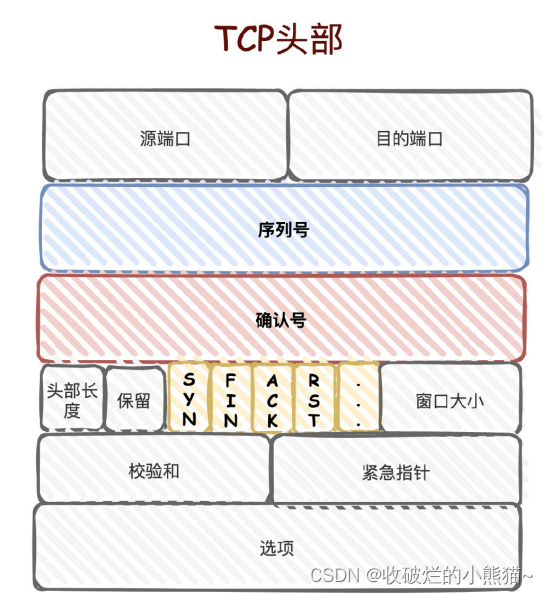

TCP的头部格式示例图
在这里插入图片描述
序列号：在初次建立连接时，客户端和服务端为【本次连接】随机初始化一个序列号。【序列号用于解决网络包乱序的问题】
确认号：用于表示【接收端】告诉【发送端】对上一个数据包已经成功接收。【确认号，可以用来解决网络包丢失的问题】
标记位： SYN为1 表示希望创建连接。ACK为1，表示确认号字段有效。FIN为1表示，希望断开连接。RST为1，表示TCP连接出现异常，需要断开。SEQ请求序列号

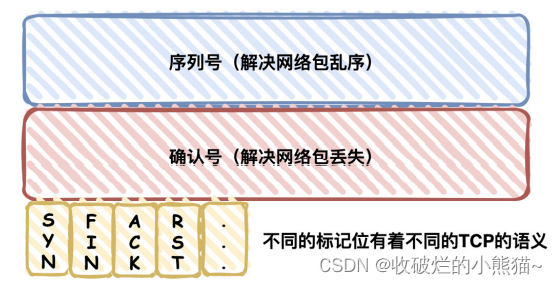

序列号和确认号作用图例
在这里插入图片描述

1.tcp三次握手连接建立过程

服务端主动监听某个端口，处于LISTEN状态
第一次握手建立连接，客户端向服务端发送 SYN 报文（SYN=1,SEQ=X，X为客户端序列号client_isn）
第二次握手，服务端接收到请求并允许连接，就会返回SYN+ACK报文（SEQ=Y，ACK_NUM=X+1,SYN=1,ACK=1）给客户端，告诉它确认允许连接。报文说明【SEQ为服务端序列号，即Sequence Num。ACK_NUM为确认号（Acknowledgement），ACK_NUM=X(客户端序列号)+1】
第三次握手，当客户端接收到服务端返回的【SYN+ACK报文】后，客户端需要再次发送确认包ACK（SEQ=X+1. ACK_NUM=Y+1）。
连接建立成功

2.wireshark抓包获取访问指定服务端数据包

Step1：由于我这提前知道了需要过滤的ip，所以可以直接启动wireshark，输入过滤条件 ip.addr== 192.168.140.82 开始抓取。你也可以自行去编写个接口测试

Step2：浏览器访问接口

192.168.140.82:10100/api/addressResolution?instId=XPOSDZ_01_INST&address=山东省济宁市任城区济宁市草桥口

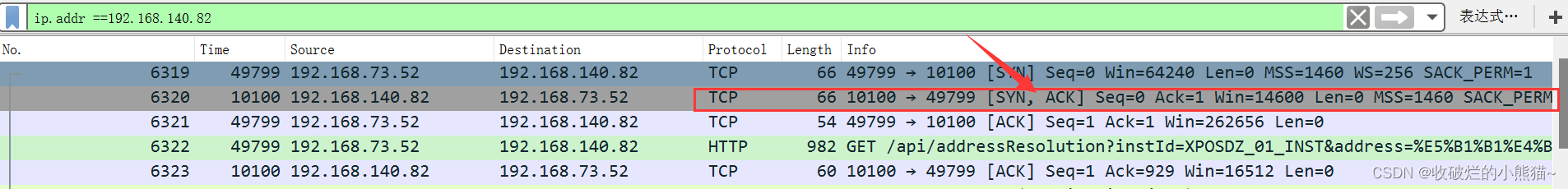

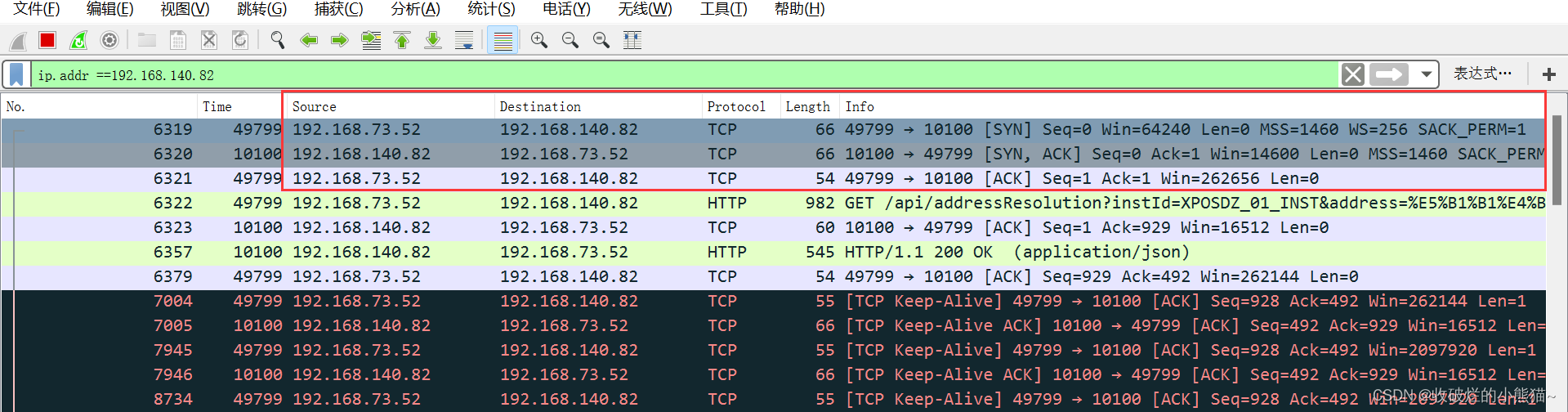

Step3: 观察wireshark
在这里插入图片描述
观察前3行可以看到。主机192.168.73.52和192.168.140.82来回发了三次应答请求。

第一次由我本机73.52的49799端口请求到140.82主机的10100端口，发送syn报文
第二次由140.82主机的10100端口向73.52主机发送了【SYN+ACL】报文。
第三次由73.52主机的49799端口向140.82主机的10100端口，发送【ACK】报文

shark截获到了三次握手的三个数据包。第四个包才是HTTP的，这说明HTTP的确是使用TCP建立连接的。

详细说明

第一次握手数据包

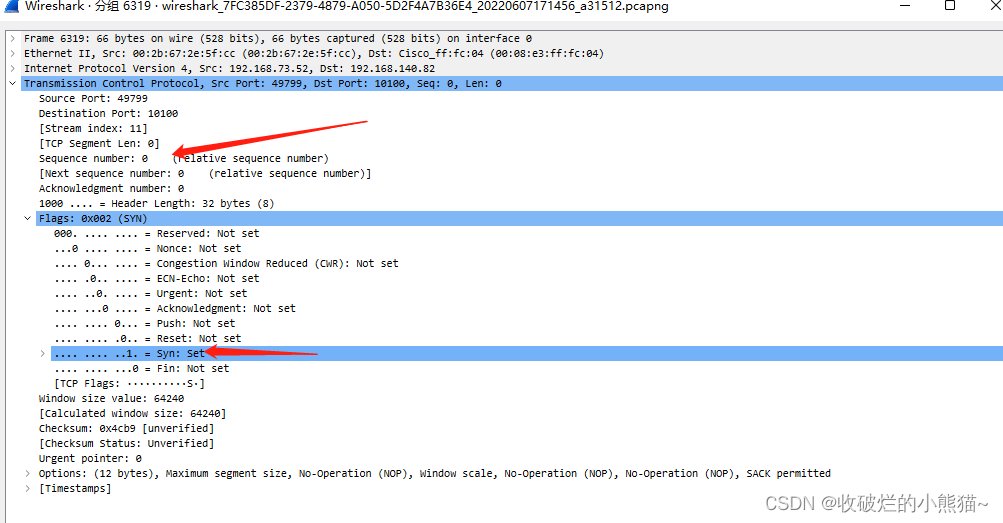

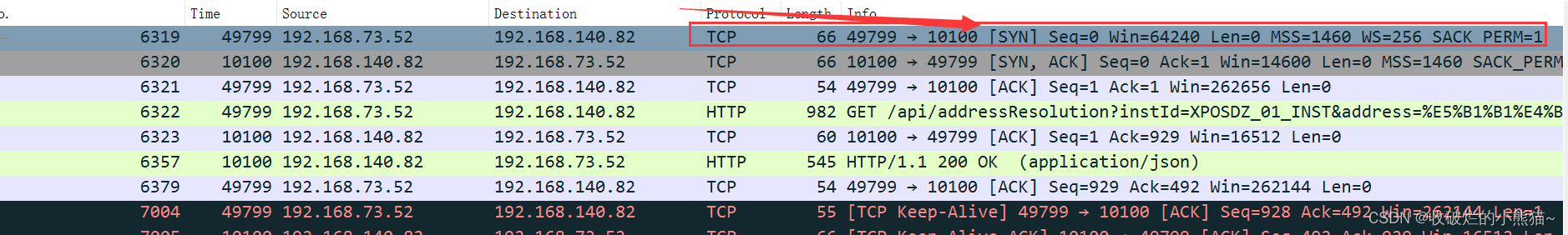

点击第一条发送记录，可以看到如下界面。客户端73.52发送一个tcp到140.82服务端, 标志位SYN=1. 序列号为0，代表客户端建立链接。
在这里插入图片描述

数据包的关键属性如下：
SYN ：标志位，表示请求建立连接
Seq = 0 ：初始建立连接值为0，数据包的相对序列号从0开始，表示当前还没有发送数据
Ack =0：初始建立连接值为0，已经收到包的数量，表示当前没有接收到数据

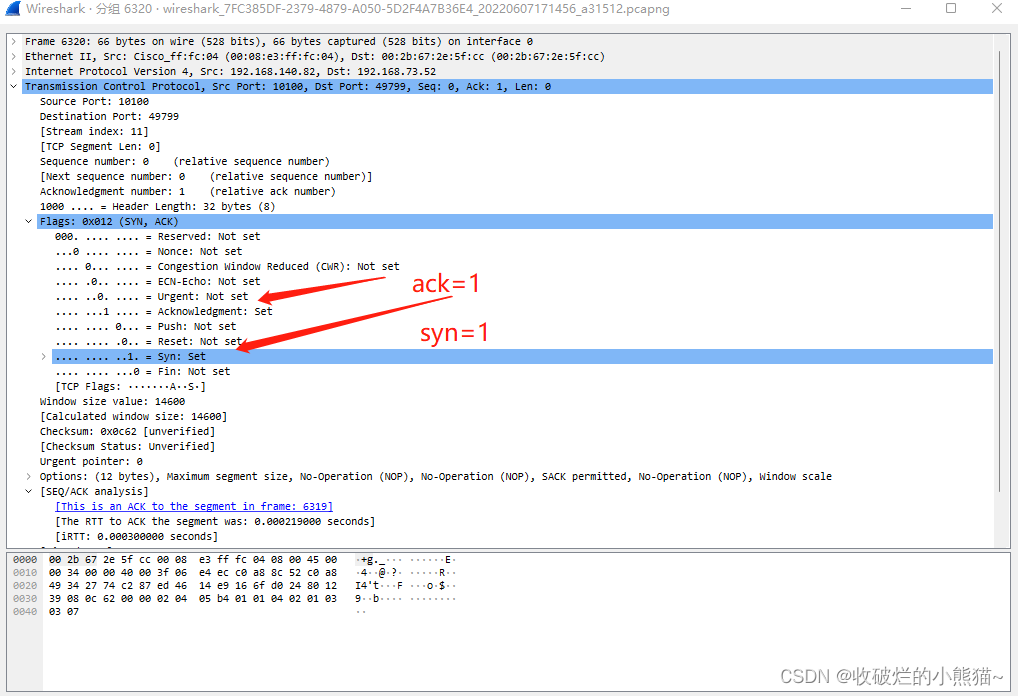

第二次握手的数据包

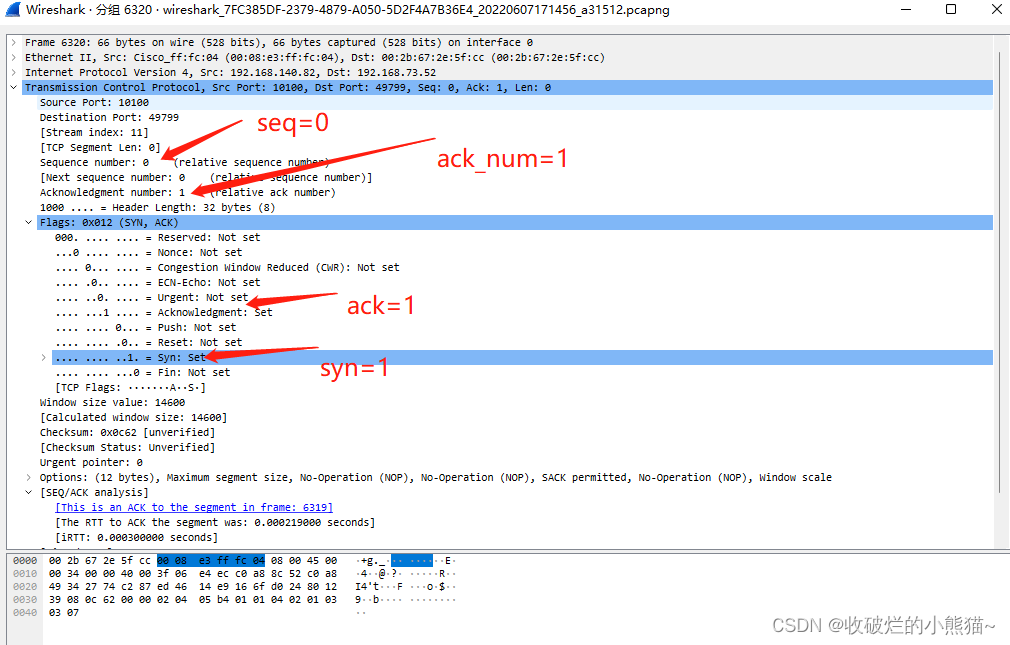

第二行记录可以看到。服务器140.82发回确认包, 标志位为 SYN,ACK. 将确认序号(Acknowledgement Number)设置为客户的ISN加1，即0+1=1, 如下图

在这里插入图片描述

数据包的关键属性如下：
Seq = 0 ：初始建立值为0，表示当前还没有发送数据
Ack = 1：表示当前端成功接收的数据位数，虽然客户端没有发送任何有效数据，确认号还是被加1，因为包含SYN或FIN标志位。（并不会对有效数据的计数产生影响，因为含有SYN或FIN标志位的包并不携带有效数据）

第三次握手的数据包

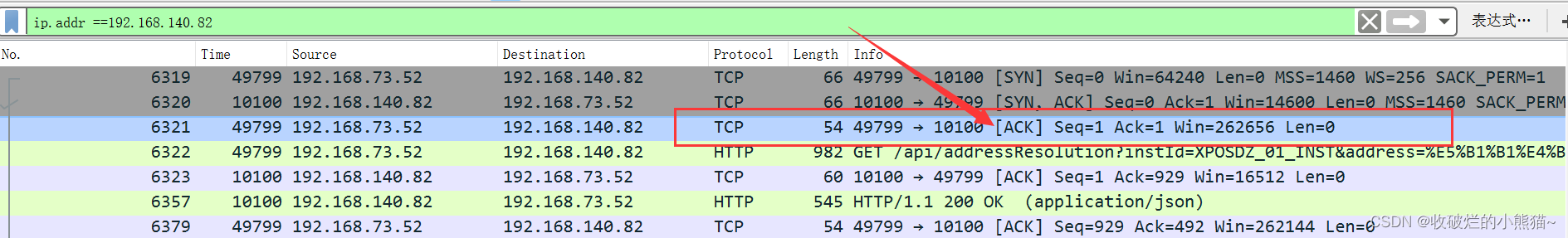

第三行记录可以看到。客户端发送了ACK确认包。SYN标志位为0,ACK标志位为1.并且把服务器发来ACK的序号字段+1,放在确定字段中发送给对方.并且在数据段放写ISN的+1

在这里插入图片描述

数据包的关键属性如下：
ACK=1 ：标志位，表示已经收到记录
Seq = 1 ：表示当前已经发送1个数据
Ack = 1 : 表示当前端成功接收的数据位数，虽然服务端没有发送任何有效数据，确认号还是被加1，因为包含SYN或FIN标志位（并不会对有效数据的计数产生影响，因为含有SYN或FIN标志位的包并不携带有效数据)。
就这样通过了TCP三次握手，建立了连接。开始进行数据交互。
