一、Q系列以太网模块协议介绍

干过信息化项目或者自动化编程的朋友对三菱Q系列以太网模块（QJ71E71-100）一定有所认知。不知道大家有没有对三菱Q系列以太网模块都有哪些协议进行了解，下表简单整理了一下使用凌顶Edge系列产品会见到的一些协议（具体还是要根据PLC CPU确定）：

三菱PLC协议名称	用途
MC - 1E	三菱MC-1E以太网协议，连接Q/A/FX系列PLC的以太网模块
MC - 3E	三菱MC-3E以太网协议，连接Q/A/FX系列PLC的以太网模块
MELSOFT	三菱MELSOFT默认以太网协议，连接Q系列PLC的以太网模块

看到上表的协议介绍，大家可能会有这样的疑问：根据表格介绍，数据采集选用什么协议比较好还是这些协议之间没有太多差别。
针对大家的问题，我这边给出这样的建议：三菱Q系选用MELSOFT协议进行采集最为合适。原因：采用MELSOFT协议进行通讯的时候，三菱PLC以太网通讯异常的时候，连接资源释放最快。

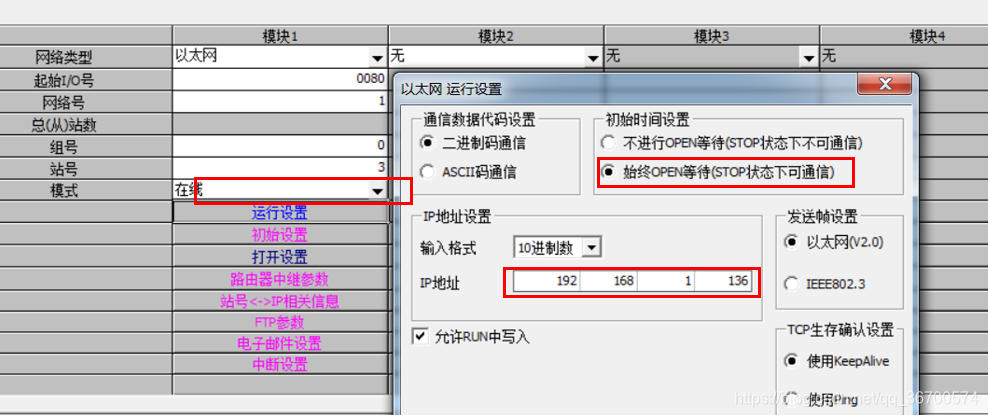

以太网运行设置：要选择“始终OPEN等待”，构建局域网过程中，每个PLC的IP地址、站号不能重复

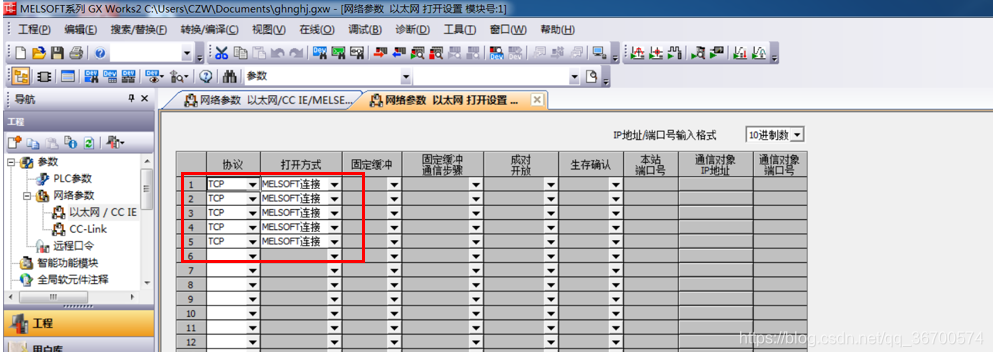

在这里插入图片描述
以太网通讯接口配置（有条件的话，建议多配一些）

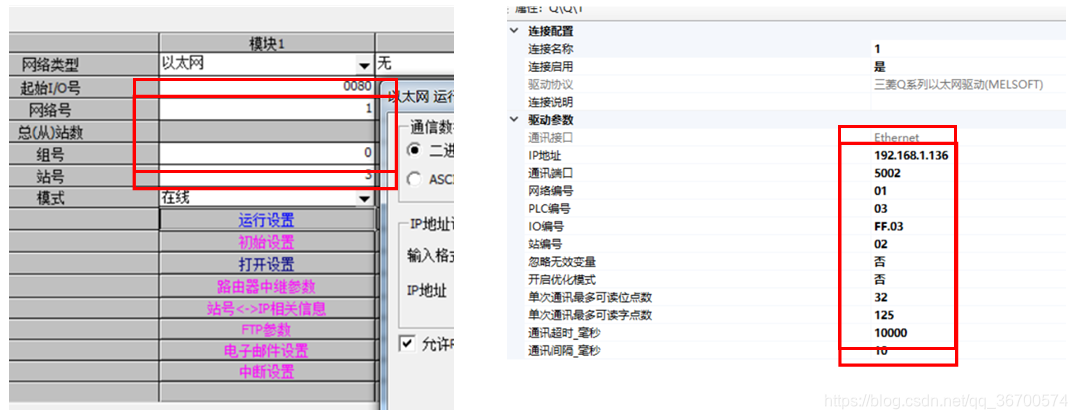

在这里插入图片描述

通讯端口：5002
网络编号、PLC编号：参照PLC内部设置
通讯超时_毫秒：根据情况建议20s以上（太快会造成PLC链接资源无法释放）
站编号：同一局域网内PLC站地址不同。一个Edge对同一个PLC多个连接，Edge内部站编号不同且不能与PLC一致（Edge与Edge之间站编号相互独立）
