工业物联网 凌顶发布注塑机通讯协议Euromap 63 的 OPCUA 驱动组件

概述

Euromap 63 是欧洲塑料和橡胶机械制造商协会颁布的专用于注塑机和上位计算机进行数据交互的协议，全称“Euromap 63/SPI”(SPI=塑料工业协会）。Euromap 63 的目标是，为不同制造商的注塑机的中央计算机接口设立标准，从而降低用户编制与机器通信的软件的费用。Euromap 63 是基于文件信息的传输协议，注塑机和上位计算机通过在一个公共的会话目录中进行请求文件和响应文件的 FTP 传输来实现信息交互。

本次发布的 Euromap 63 - OPCUA 驱动组件属于凌顶科技 MDC OPCUA 服务器的设备数据采集通讯组件。应用 MDC OPCUA 服务器及此驱动组件，用户能够快速的将注塑机设备的实时生产数据采集到凌顶边缘网关，进而连接到工厂 MES 系统或者传输到云端。

所有支持Euromap 63协议的注塑机均可采用此驱动来实现数据采集。已知支持 Euromap 63协议 的注塑机品牌包括 FANUC（发那科）、ENGEL（恩格尔）、Krauss Maffei（克劳斯玛菲）、Sumitomo Demag（住友）、TOYO Machinery（东洋机械）。

应用架构

集成 MDC OPCUA 服务器的凌顶边缘网关通过以太网网络连接到注塑机设备的控制系统，通过EdgePlant软件对 MDC OPCUA服务器的 Euromap63 驱动设备进行配置。当 MDC OPCUA 服务器获取到注塑机设备数据后，可通过以下方式构建工业物联网信息系统：

1. 本地上位系统通过边缘网关内置的 LocalDataService 应用组件获取注塑机数据。
2. 边缘网关通过内置的 MES_DATA_SERVER 应用组件将注塑机数据自动传输至上位系统的数据库。
3. 边缘网关通过内置的 AzureIotDeviceAgent（微软Azure）、AliyunIotDeviceAgent（阿里云）、AwsIotDeviceAgent （亚马逊AWS）应用组件将注塑机数据自动传输至云端IOT中心。

应用举例

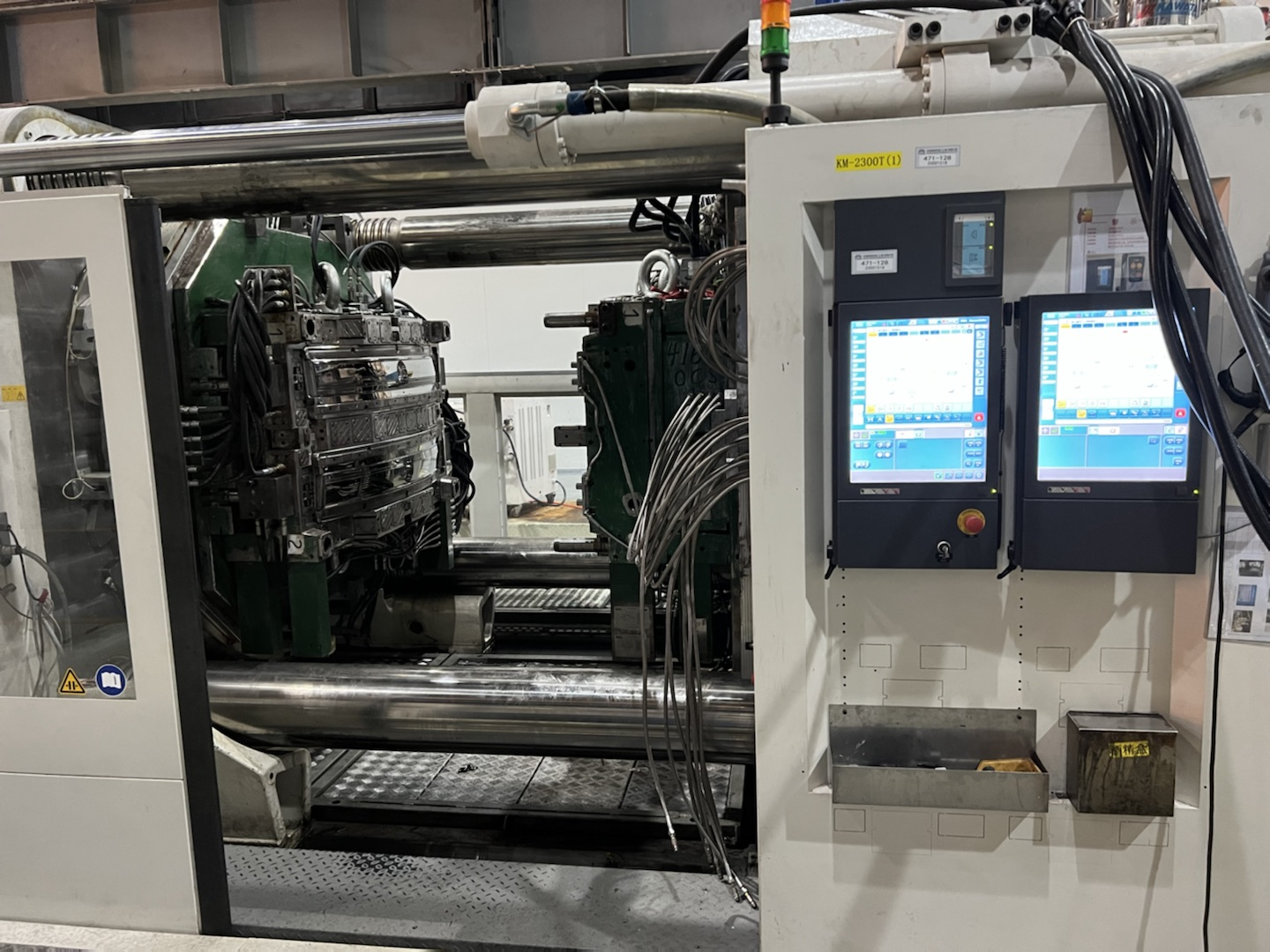

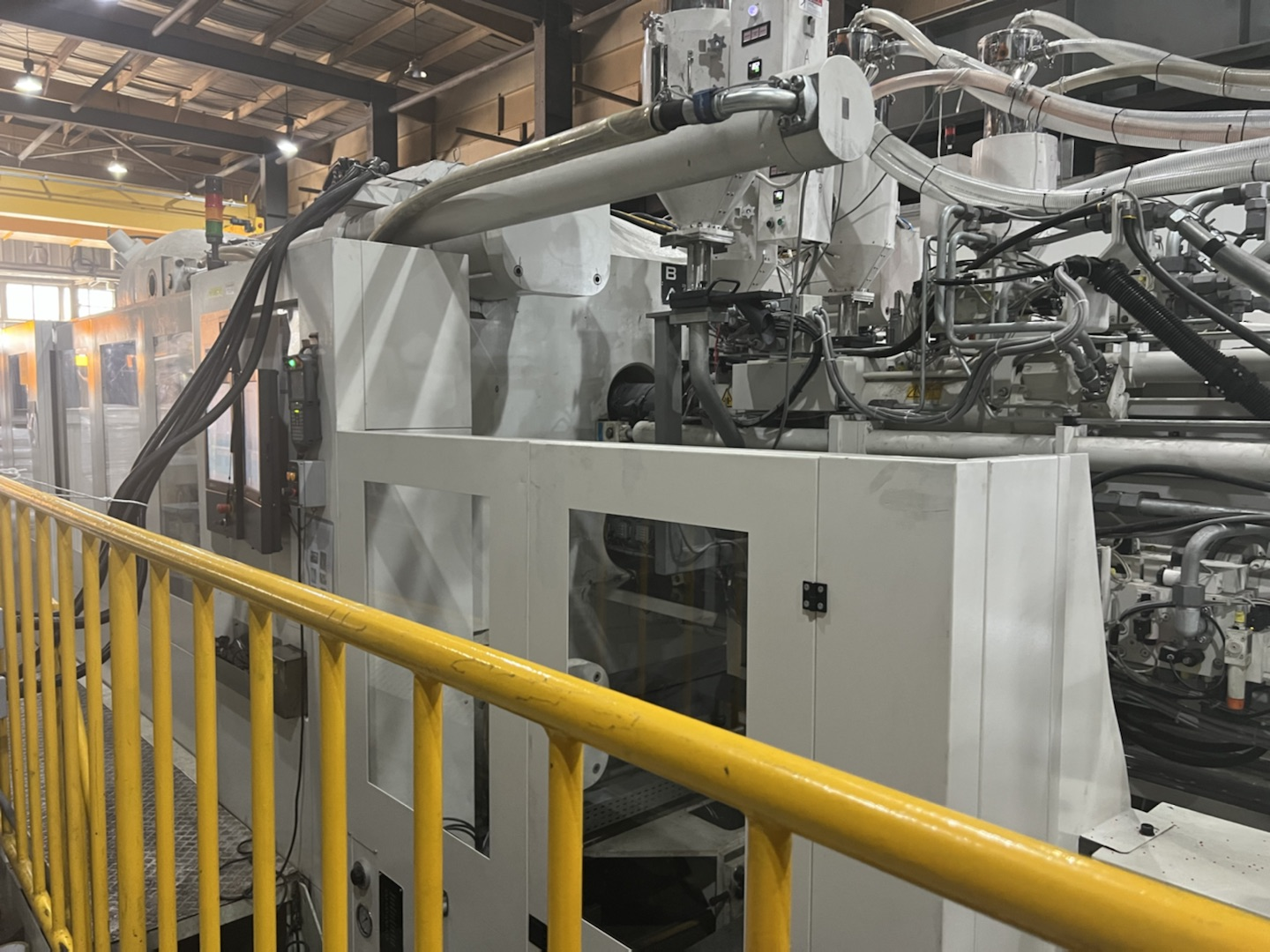

克劳斯玛菲 MC6 注塑机

重要：在测试之前需确认克劳斯玛菲的注塑机是否已安装Euromap63 软件包。
总体实施步骤：

1. 凌顶边缘网关 EdgePLUS-X200 连接注塑机设备控制器PC412的 X15:1 以太网口。
2. 用EdgePlant软件连接边缘网关，配置以太网接口IP地址。
3. 设置注塑机的网络参数以及 Euromap 63参数。
4. 用EdgePlant软件配置边缘网关的 MDC OPCUA服务器。
5. MDC OPCUA 服务器投入运行，通过客户端获取注塑机数据。

连接注塑机及相关设置

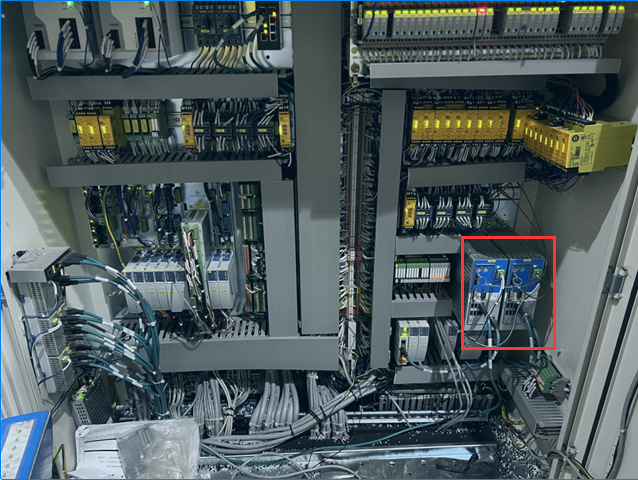

将 Edge 网关连接控制器 PC412 的 X15:1 以太网口，控制器位于控制柜右下侧。

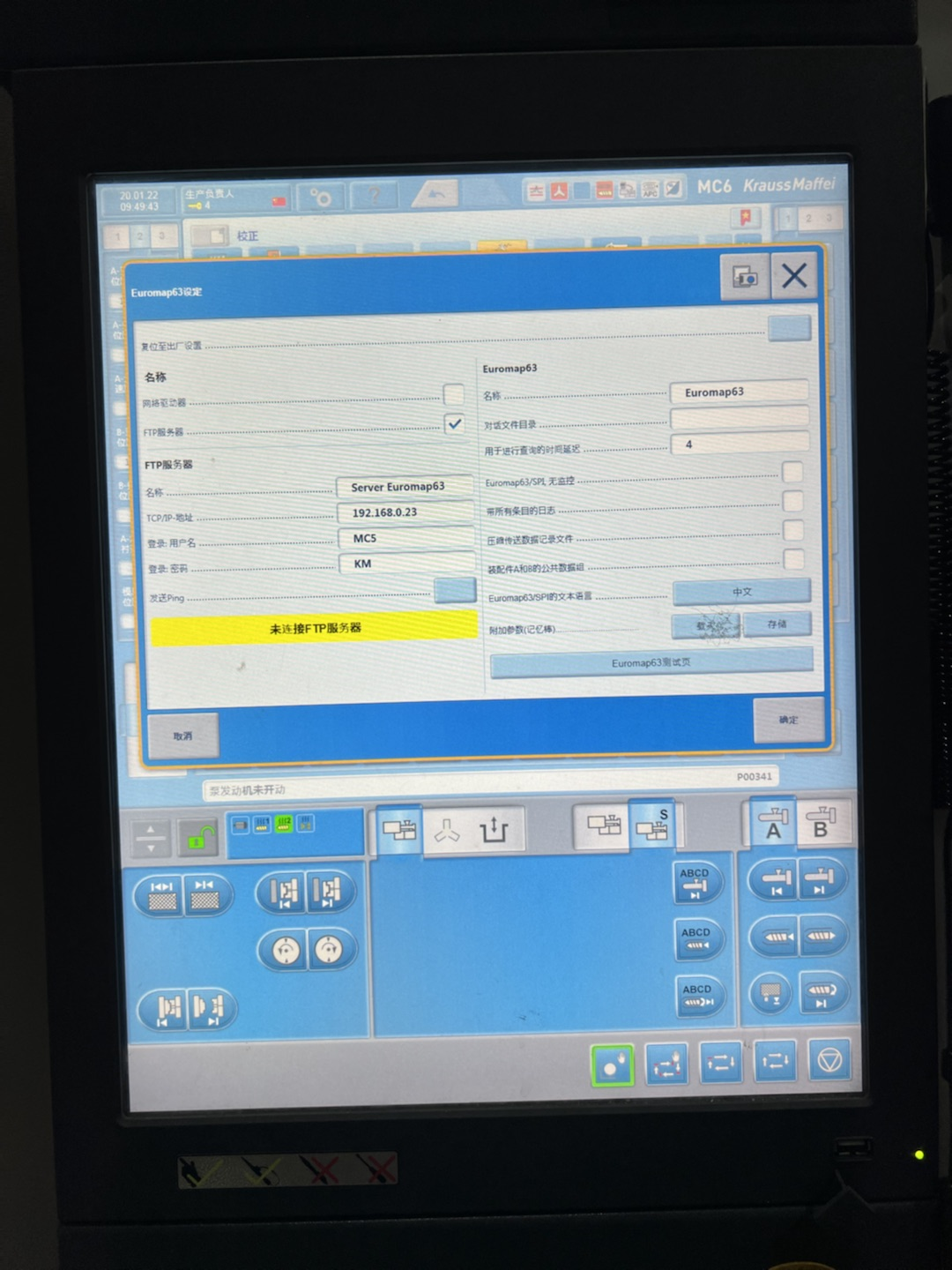

设置注塑机的 Euromap63 参数

Edge网关相关设置

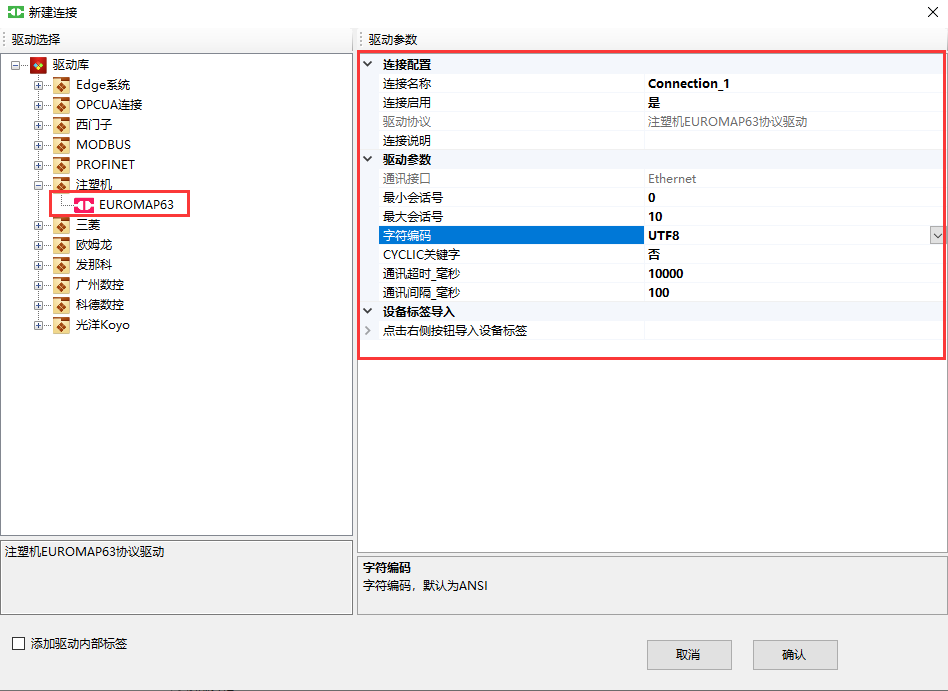

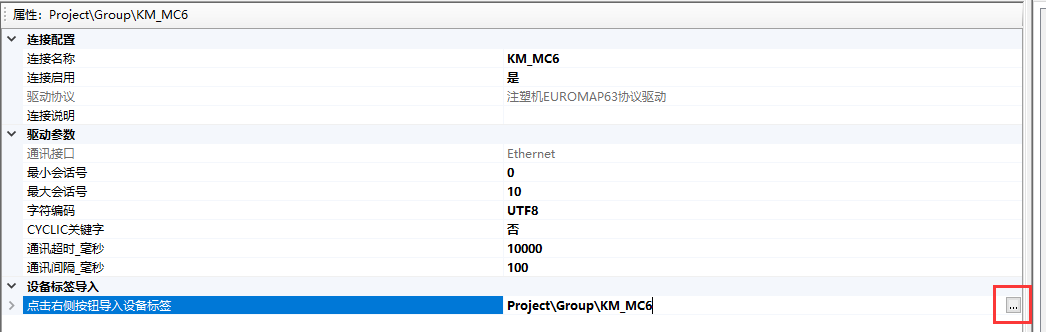

• 打开 MDC OPCUA 配置界面，新建设备连接，选择 EUROMAP63 驱动。

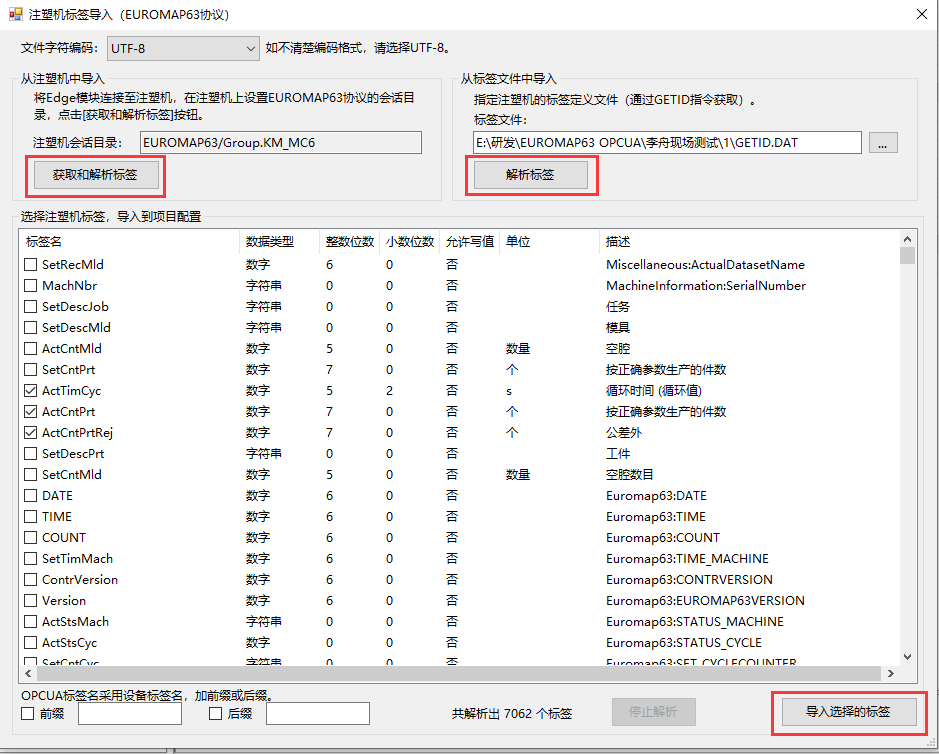

• 点击导入设备标签按钮

• 可以在线获取设备标签，也可以从标签文件中导入。

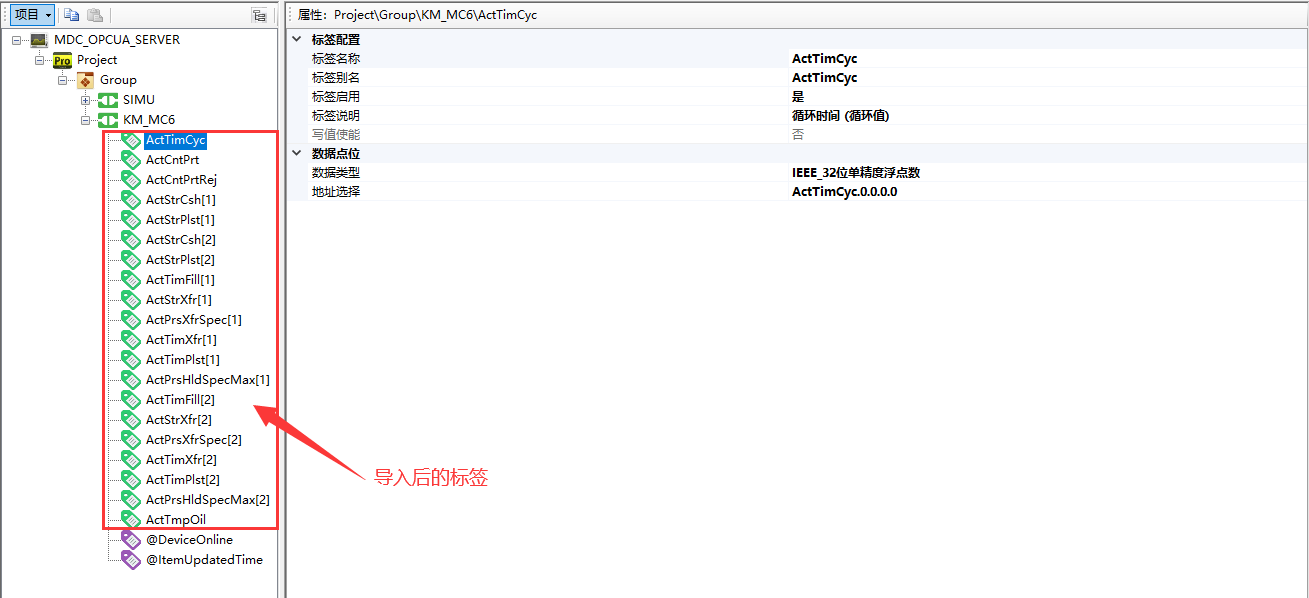

• 选择注塑机标签，导入到 OPCUA 服务器中。

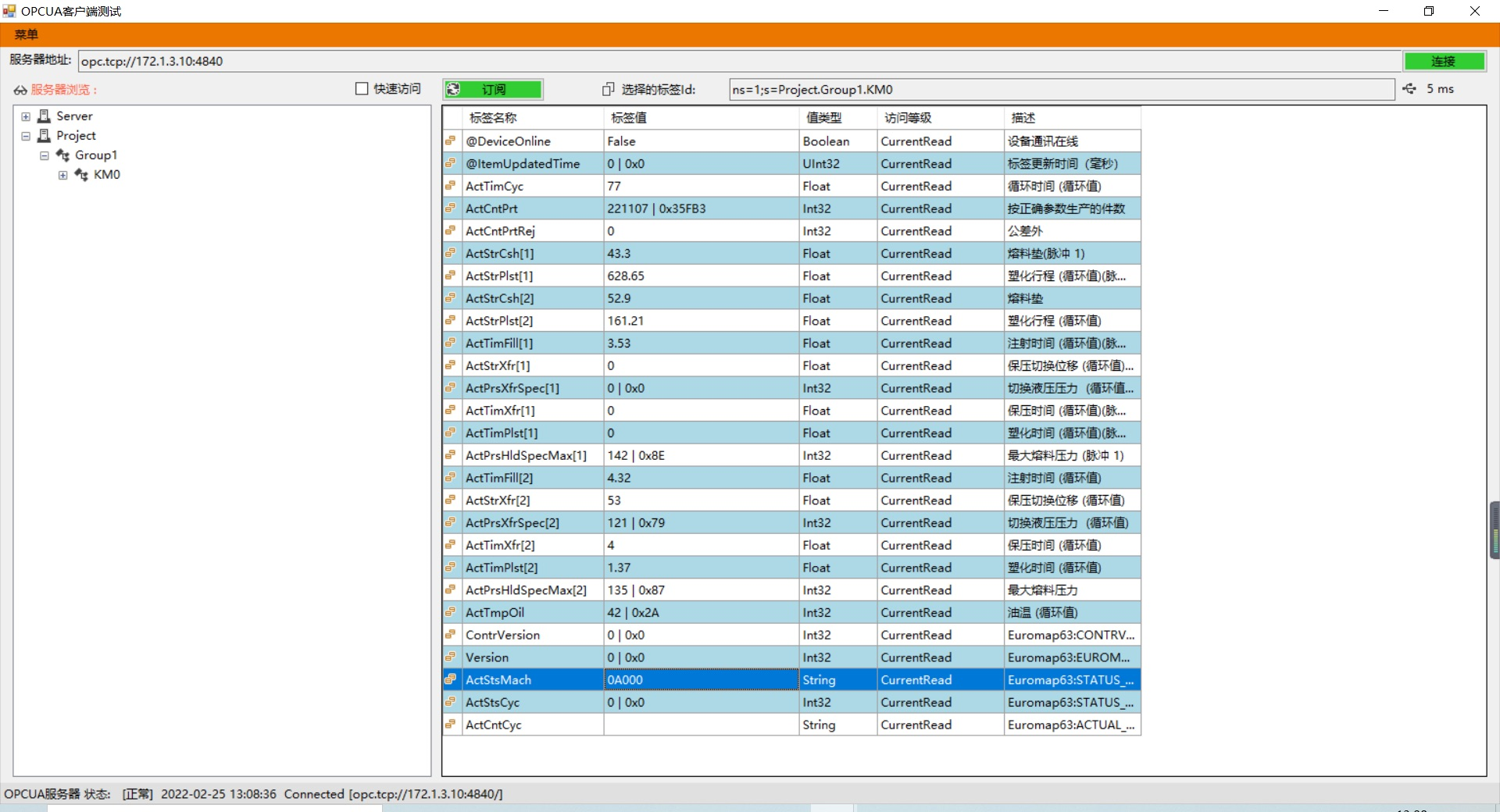

• 将 MDC OPCUA 服务器添加到 Edge 网关的开机启动列表，重启 Edge 网关。打开 OPCUA 客户端，读取 OPCUA 服务器数据。
