eMMC和SD模式速率介绍

概述

在实际项目开发中我们常见的问题是有人会问，“当前项目eMMC、SD所使用模式是什么？ 速率是多少？”。这些和eMMC、SD的协议中要求的，要符合协议。接下来整理几张图来介绍。

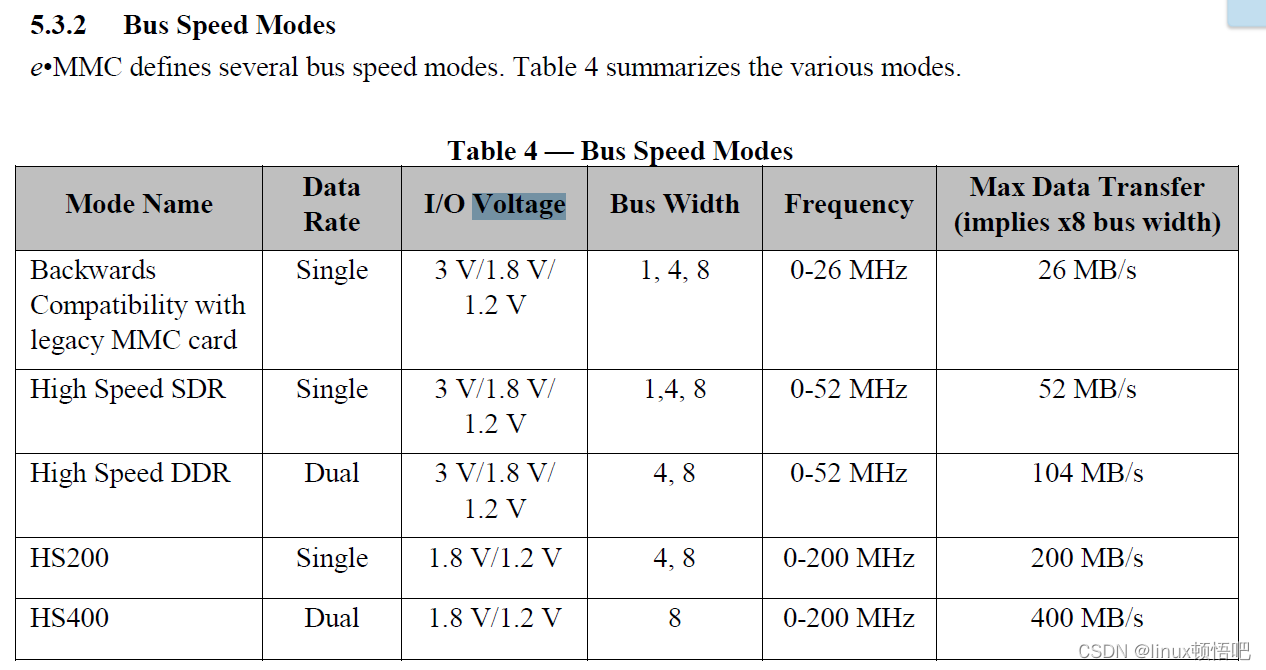

eMMC 模式介绍

一般情况下我们项目中都是会支持到HS400 8bit 1.8V，最大时钟频率为200MHZ，通讯速率可达400MB/s, 双边沿采样。

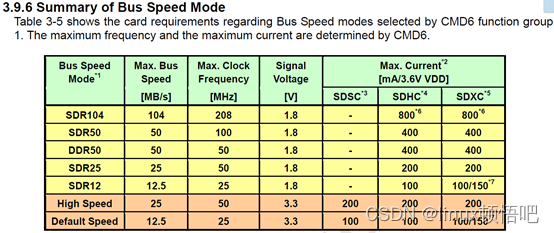

SD模式介绍

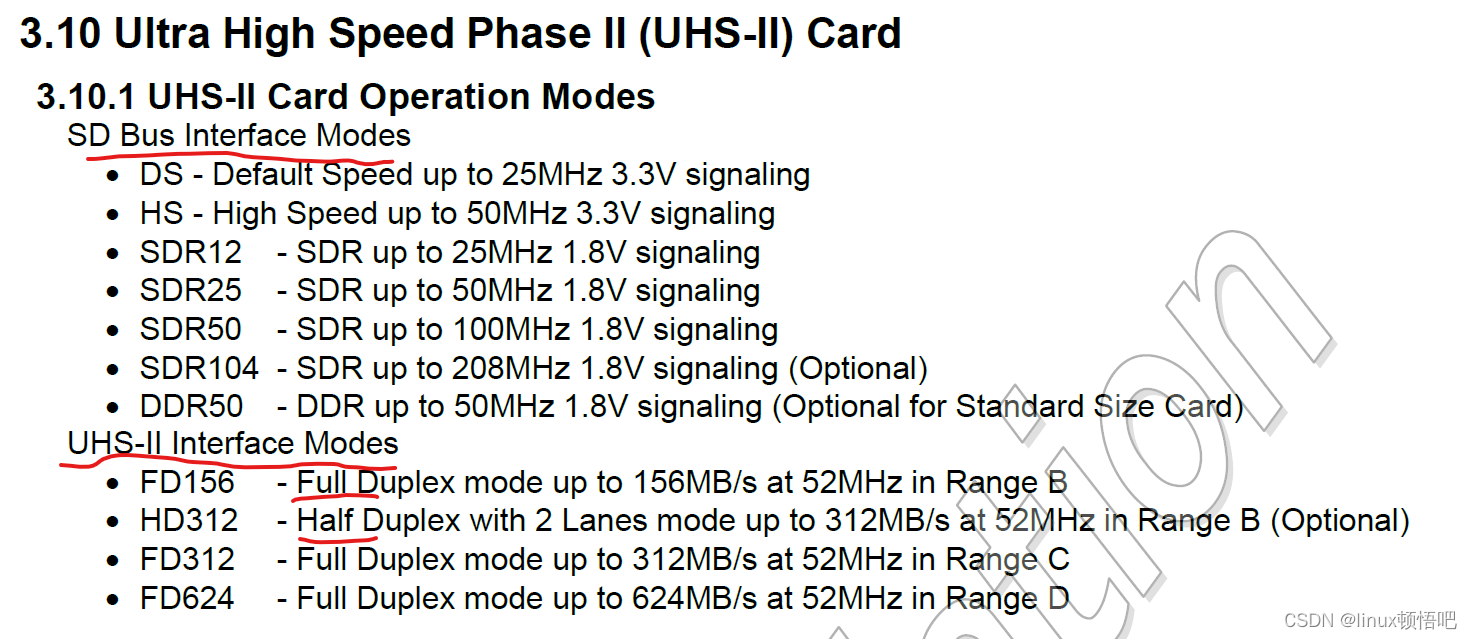

一般项目中TF卡仅支持到UHS-I，最高频率208MHz，UHS-II虽然能支持更高的速率，但是硬件电路不一样,卡也不一样，市面上常规用的卡还是UHS-I的，也可以根据TF卡上的标志看区分，见下图：

eMMC和SD对比

从上图可以看出一个比较有趣的设定，eMMC HS mode最大频率是52MHz，HS200/HS400最大频率是200MHz。 SD HS mode 最大频率是50MHz，SDR104 最大频率是208MHz。这就会给ASIC的设计上带来困扰，分频不太好做成正好能达到最大的时钟频率。因此我司会设定eMMC和SD的HS mode最大频率设定到50MHz，HS200/HS400和SDR104最大频率设定到200MHz。这样对ASIC来说不需要考虑那么多，降低了设计的复杂度。

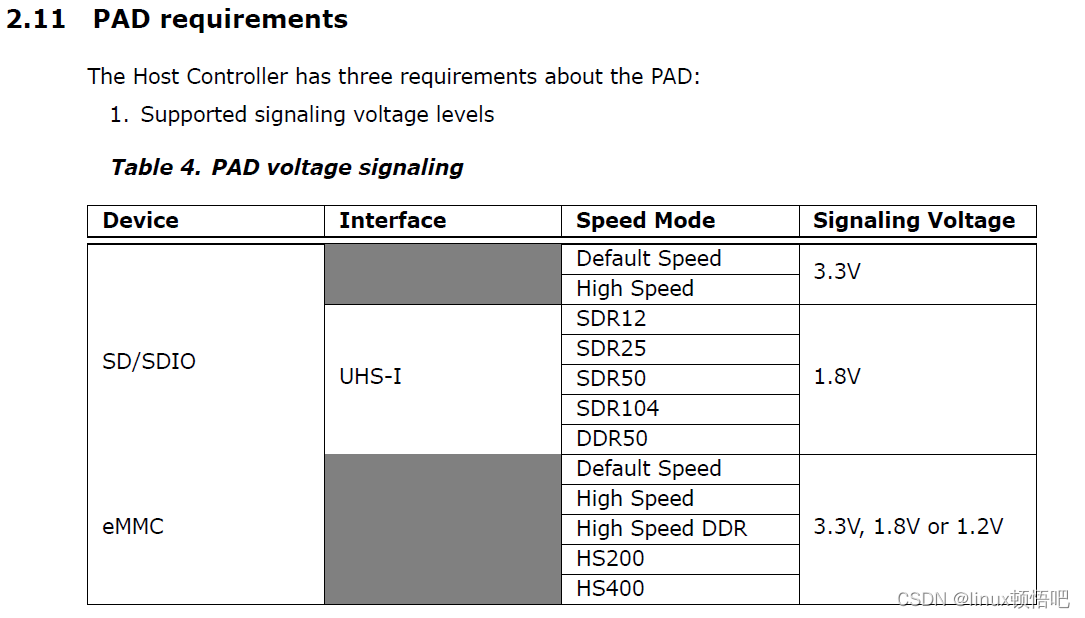

从上图可以看出，不同的模式对IO的电压是有要求的，尤其SD/SDIO，想要使用UHS-I模式，需要将整个PAD的IO电压切换到1.8V，这往往会在设计上有硬件的SWITCH信号的切换（一般IP寄存器控制），而在linux源码中也有CMD11去做切换电压的事情，可以在linux源码中找到答案。
