Keil5创建工程（STM32F407）

这里假设电脑已安装好了Keil5，安装部分不讲

---

1.安装芯片支持包

Keil只是一个开发平台，不带STM32的芯片支持包，对于自己要用32哪个系列的芯片需要到官网下载对应系列的安装包，比如STM32F1芯片需要下载F1的芯片支持包，F4系列需要F4的芯片支持包，如下为F4的芯片支持包，一个后缀为.pack的文件

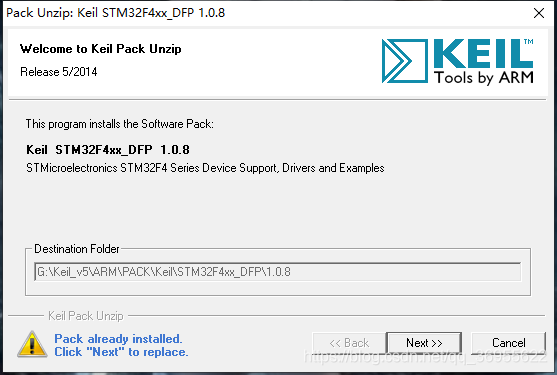

双击.pack文件可以直接安装，此操作需要在安装Keil之后再执行，因为它会去搜索并锁定Keil的安装路径进行安装，安装过程next到finish即可

2.新建项目目录

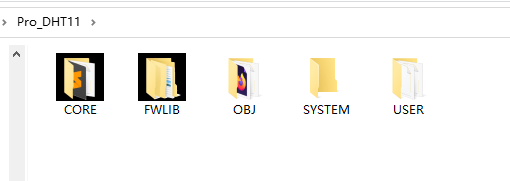

对于完全新建的工程，需要自己新建一个空的工程目录，新建一个文件夹，下面放5个子文件夹，分别命名 CORE、FWLIB、OBJ、SYSTEM、USER，每个文件夹在后续会放置不同的工程文件

3.新建工程new project

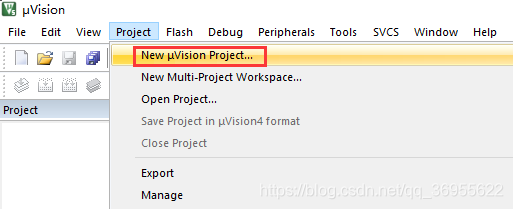

打开Keil5，顶部菜单栏选择 Project→New uVision Project... 创建新工程

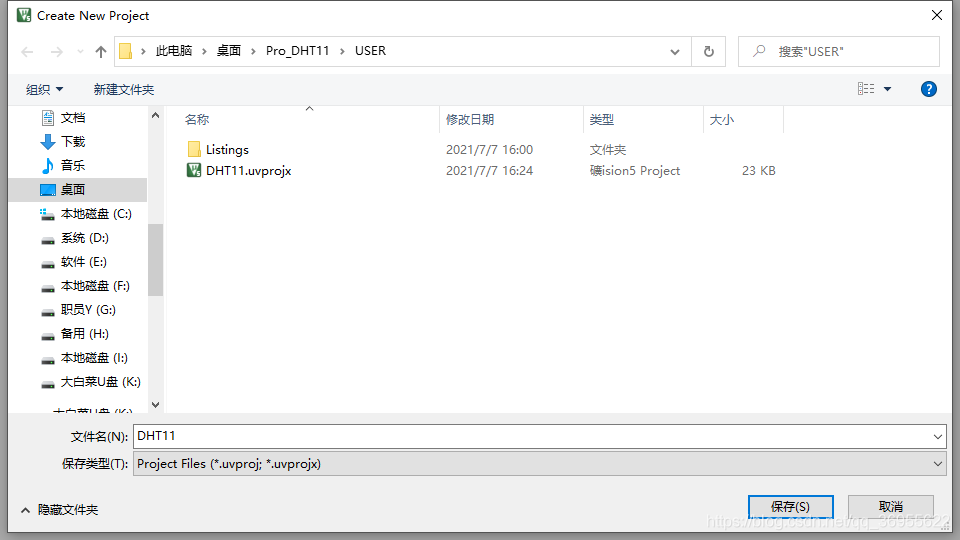

给工程命名，路径选择在上一步创建的 USER 文件夹，这里新建的也是后续用来打开工程的文件

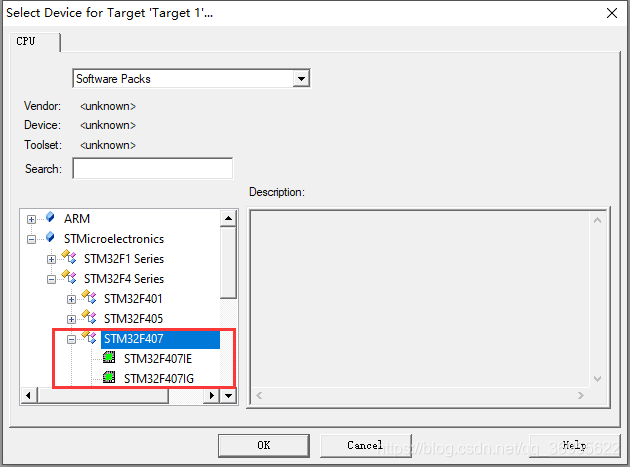

保存后进行工程所用芯片的选择，需提前安装好芯片支持包，否则这一步无法进行，在这里选择STM32F407，按所用芯片再选择407的哪一款，点击 OK

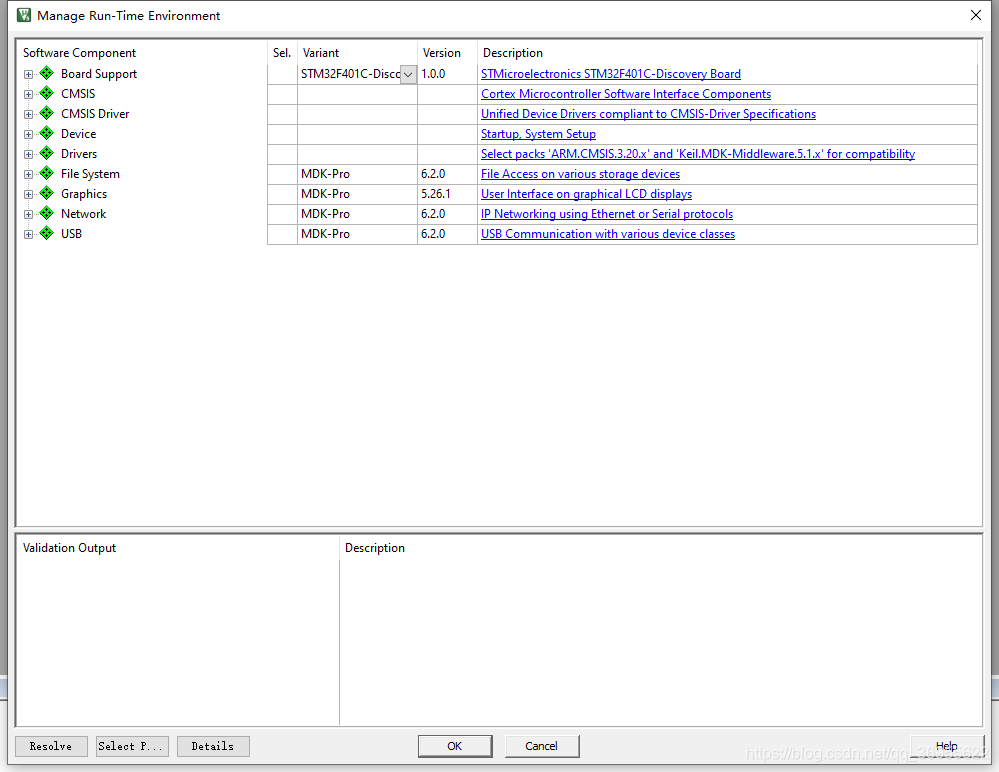

随后跳出的界面，直接关闭，外设那些文件我们自己配置，Cancel

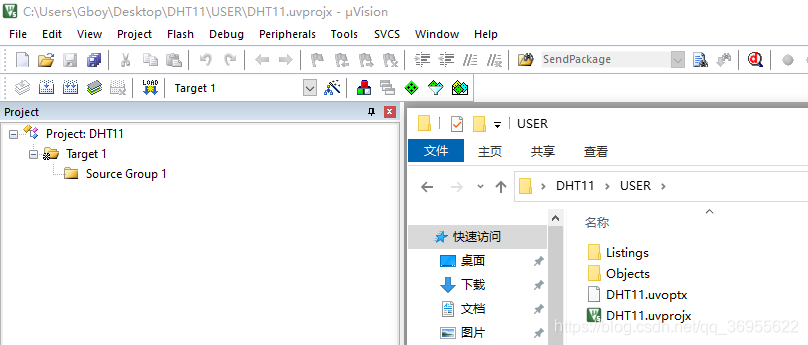

工程创建成功后的工程目录如下，什么都没有，再看看USER文件夹，多了2个文件夹和2个工程文件，最后一个绿色图标的文件可用于打开工程，2个文件夹都为空文件夹，用于默认存放工程编译产生的中间文件，在后续操作中间文件会安排其他路径存放，这里两个文件夹可以直接删除

4.STM32固件库

STM32固件库包含了STM32外设对应的库函数c文件和h文件，以及必需的启动文件等，固件库同样的需要到官网下载

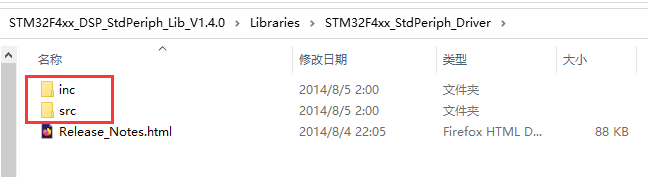

首先需要将固件库中的外设文件拷贝到工程路径中，将固件库路径 \STM32F4xx_DSP_StdPeriph_Lib_V1.4.0\Libraries\STM32F4xx_StdPeriph_Driver 下的src和inc文件夹拷贝到工程目录FWLIB下，其中src 存放的是 固件库的.c 文件，inc 存放的是对应的.h 文件

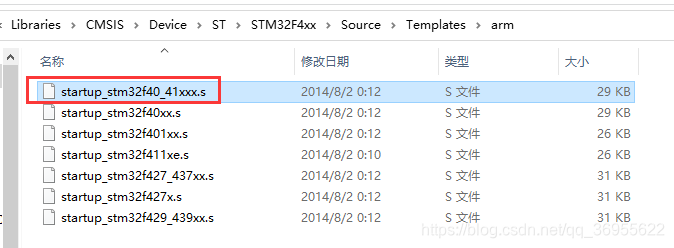

拷贝固件库 \STM32F4xx_DSP_StdPeriph_Lib_V1.4.0\Libraries\CMSIS\Device\ST\STM32F4xx\Source\ Templat es\arm 到工程目录CORE下，文件 startup_stm32f40_41xxx.s为启动文件

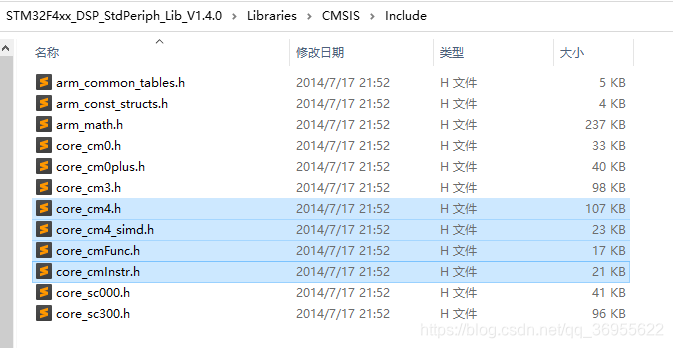

拷贝固件库 \STM32F4xx_DSP_StdPeriph_Lib_V1.4.0\Libraries\CMSIS\Includ 如下4个相关核心文件到工程目录CORE下
现在工程目录CORE下已经拷贝了这些文件

将固件库 \STM32F4xx_DSP_StdPeriph_Lib_V1.4.0\Libraries\CMSIS\Device\ST\STM32F4x x\Include 拷贝到工程目录USER下

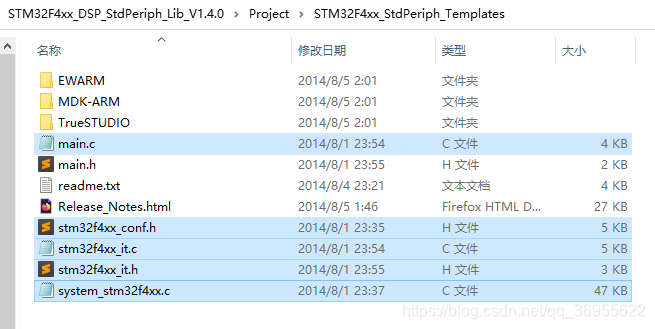

将固件库 \STM32F4xx_DSP_StdPeriph_Lib_V1.4.0\Project\ STM32F4xx_StdPeriph_Templates 拷贝到工程目录USER下

拷贝完成后的USER文件夹

5.工程文件添加

回到Keil5，虽然在工程路径下拷贝过来很多文件，但是Keil上的工程目录依旧是空的，需要手动添加文件进来，右键Keil工程目录 Target 1 → Manage Project Items...

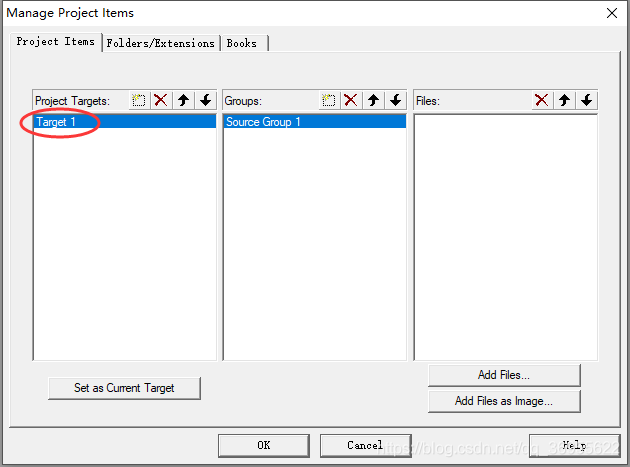

双击原有的项目名Target 1，将其修改成DHT11


在Groups中修改原有的Source Group 1为CORE，在新建2个组分别命名为FWLIB和USER

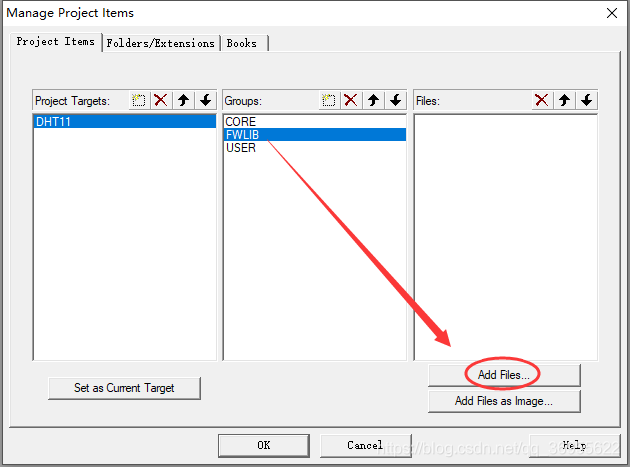

选中FWLIB组，点击右下角Add Files添加外设对应的.c文件

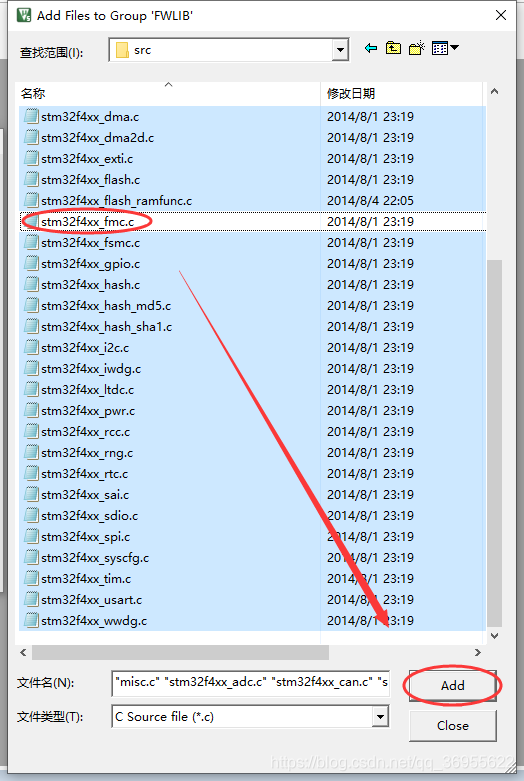

切换到工程目录FWLIB的src文件夹，除了 stm32f4xx_fmc.c 之外，其他文件全部选中，Add

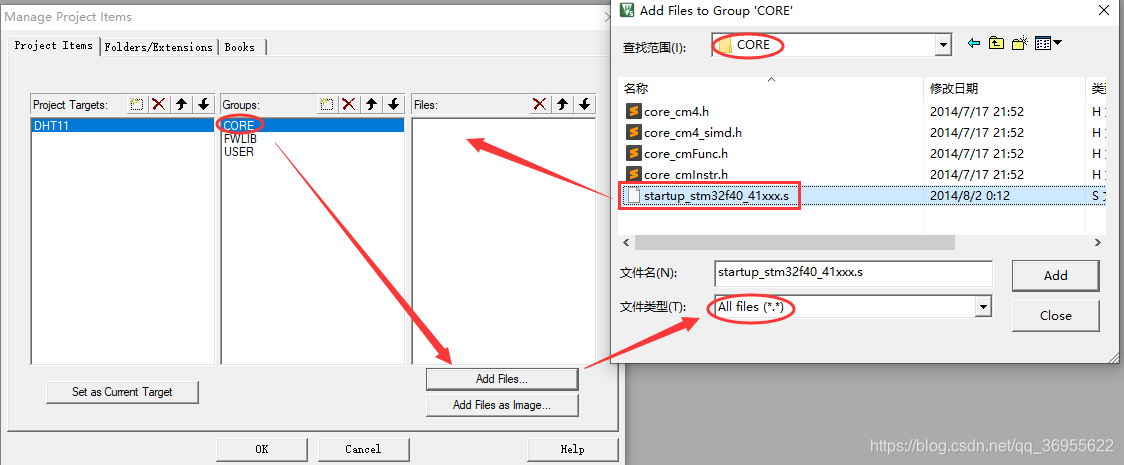

同样的方法，添加启动文件到CORE中，需要把文件类型切换成All files

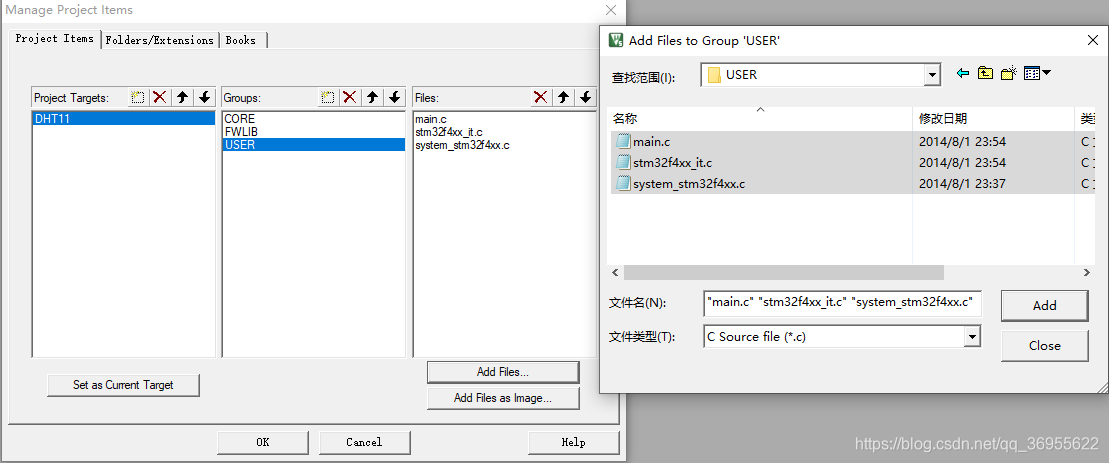

USER添加3个.c文件，到这文件添加完了，点OK

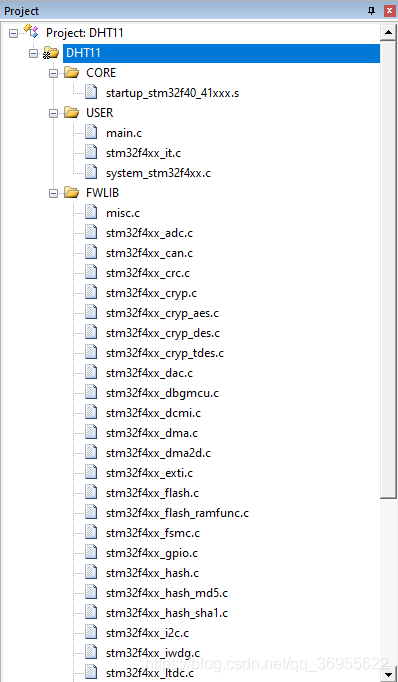

添加完的Keil工程目录如下

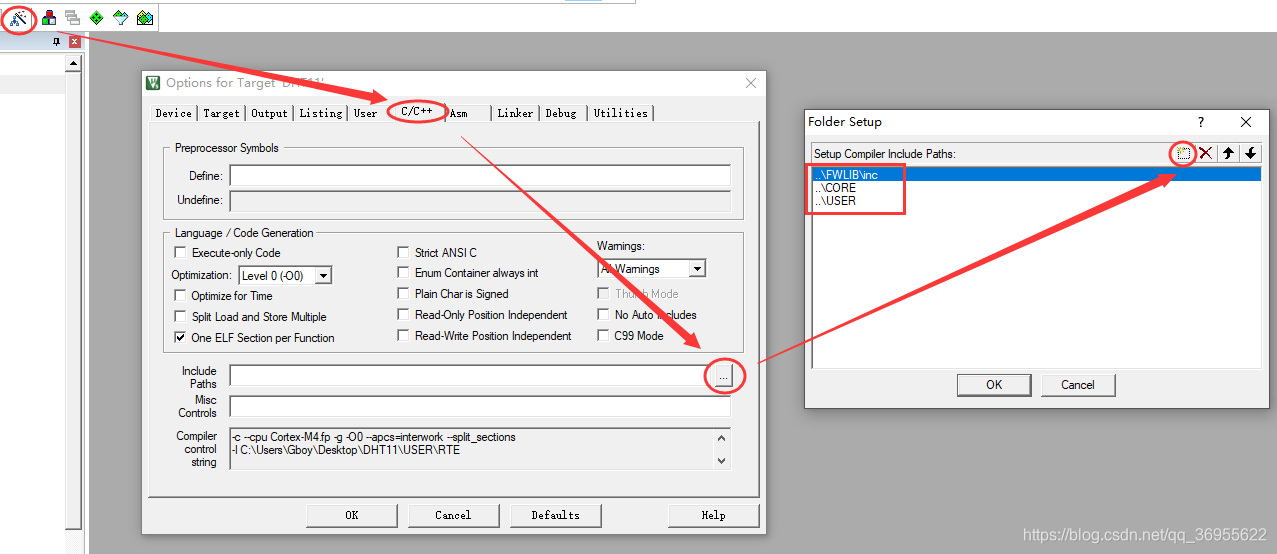

添加头文件路径，点击小魔术棒，选中工程中FWLIB\inc，CORE，USER三个路径添加进来

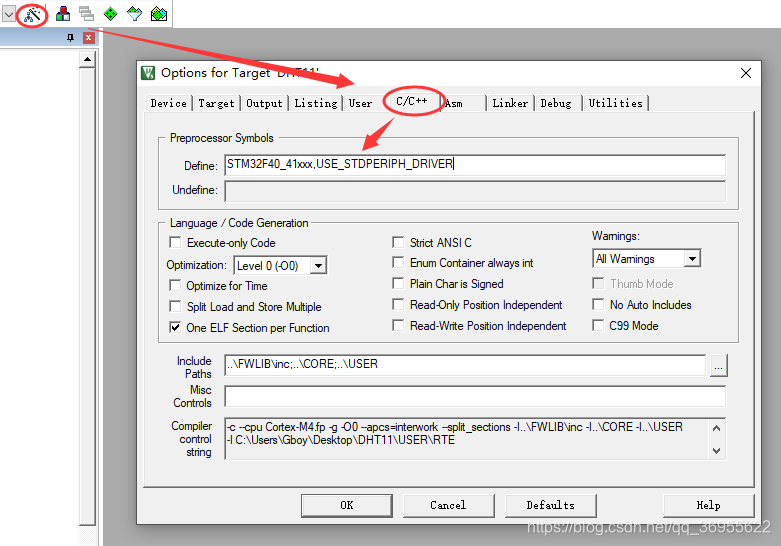

下一步，添加全局宏定义，点击小魔术棒，选到C/C++项，在宏定义输入框键入 STM32F40_41xxx,USE_STDPERIPH_DRIVER

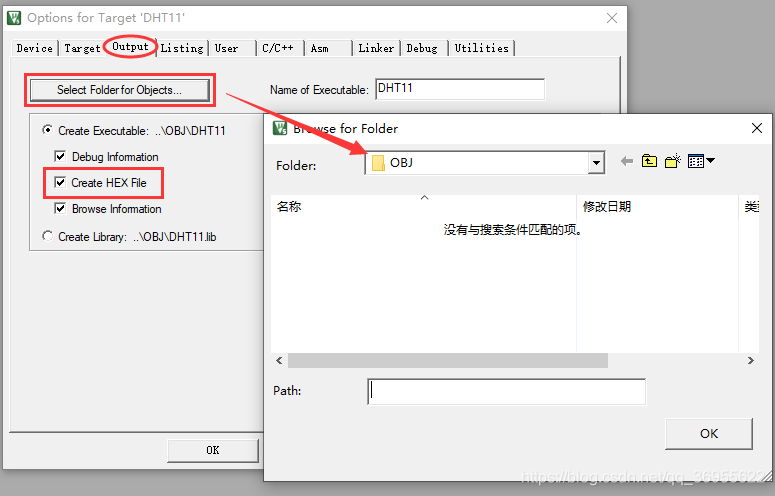

编译输出配置，切换到Output，点击Select Folder Objects…选择工程中的OBJ文件夹用于存放编译产生的中间文件，然后再勾选Create HEX File创建十六进制文件，OK保存

6.源码修改及编译

拷贝进来的源码文件需要做些修改，打开Keil工程USER组下的stm32f4xx_it.c文件，将32行的 #include "main.h" 和144行的 TimingDelay_Decrement(); 删除或屏蔽掉，否则会出现编译出错


将main.c文件中的内容删除，写上基本程序

/* Includes ------------------------------------------------------------------*/
#include "stm32f4xx.h"

/* Private functions ---------------------------------------------------------*/

/**
  * @brief  Main program
  * @param  None
  * @retval None
  */
int main(void)
{

  /* Infinite loop */
  while (1)
  {
  }
}

点击工程编译进行整个工程编译

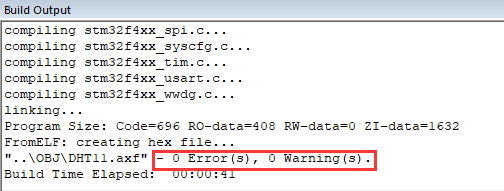

在控制台可以看到编译日志，可以成功生成十六进制文件表示工程配置没问题

7.工程烧录

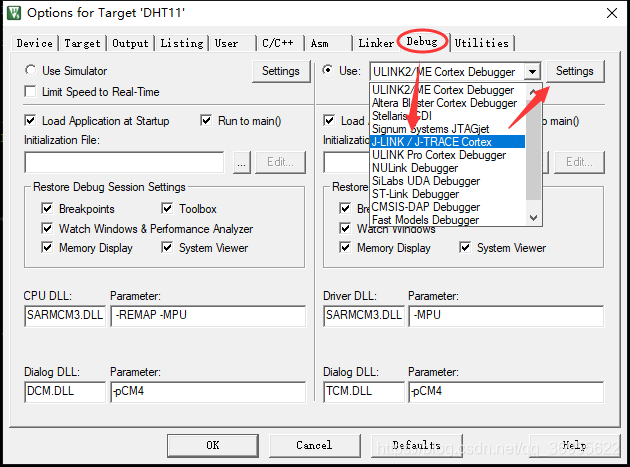

电脑先接上J-LINK模块。点小魔术棒，选Debug项，烧写器位置选择J-LINK，再点击Settings进行烧写器配置，按实际用到的烧写器不同需要做不同的配置

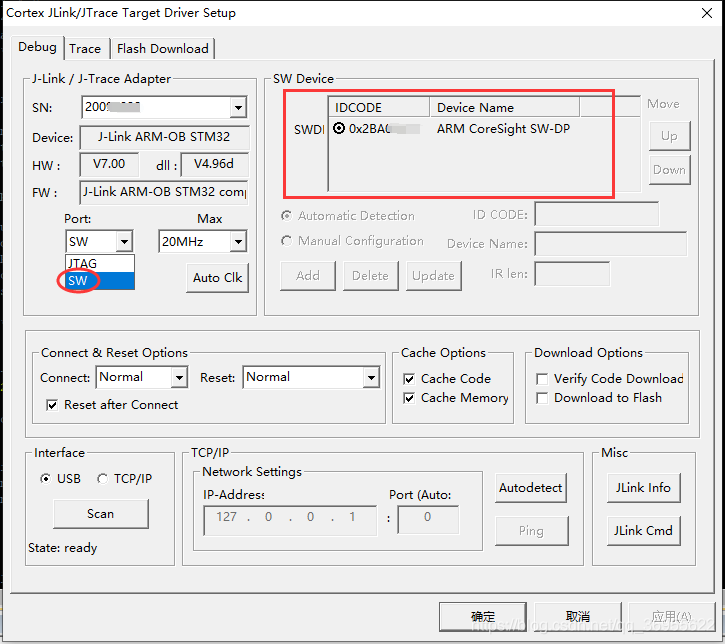

J-LINK接口选择SW，也就是用小的J-LINK模块来烧写程序，在电脑接上J-LINK后再进行Keil配置时，Keil会去读取J-LINK的信息显示在界面上，选择SW接口后，右侧一般会显示一些SW的参数，偶尔会因为电脑卡顿的原因或者连接的J-LINK是坏的，右侧参数没显示出来，先保存配置后进行程序烧写来验证是否烧写器有问题

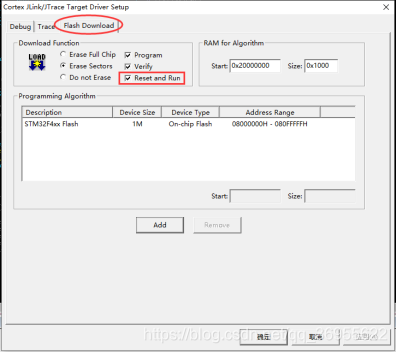

点击Flash Download对J-link烧录配置，勾选上Reset and Run后J-link将在程序烧录完成后对CPU进行一次复位操作并开始运行程序，最后确定→OK完成工程烧录配置

把J-LINK接上STM32F407的板子，点击程序烧写

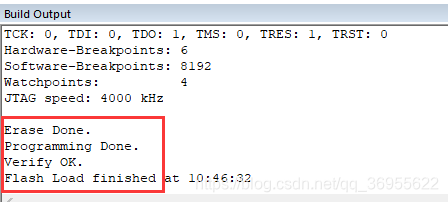

当出现以下信息时，表示程序已经上传成功了，如果上传不成功的话，会提示是程序有问题或者没连接到J-LINK等
