1 高速信号定义
高速信号下定义:上升时间小于传输时延5倍的信号成为高速信号。
案例分析:100MHz的频率,上升时间为1ns。对应的PCB走线长度是:
0.2ns * 6inch/ns = 1.2 inch(信号在PCB上传输的速率时6inch/ns)
即当上升时延1ns的方波在长度超过1.2inch的走线上传输时,PCB可能遇到信号完整性问题。

2传输线类型
2.1 微带线(microstrip line。)
定义:是走在表面层,附在PCB表面的带状走线。

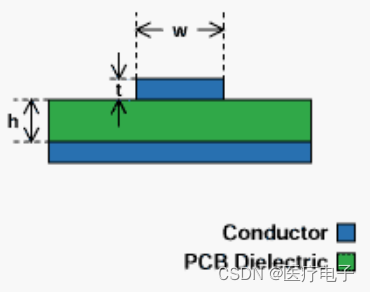

蓝色部分是导体,绿色部分是PCB的绝缘电介质,上面的蓝色小块儿是microstrip line。

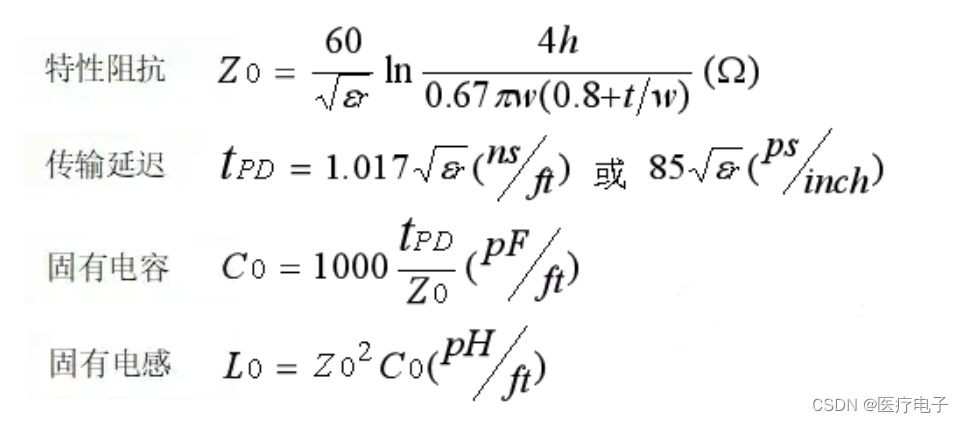

其主要的特征参数如下:

2.2 带状线(/double stripline)

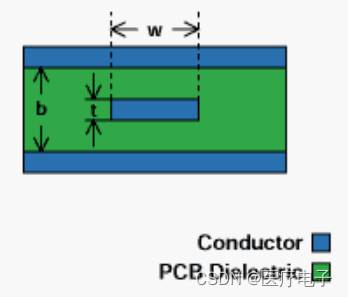

定义:走在内层,埋在PCB内部的带状走线

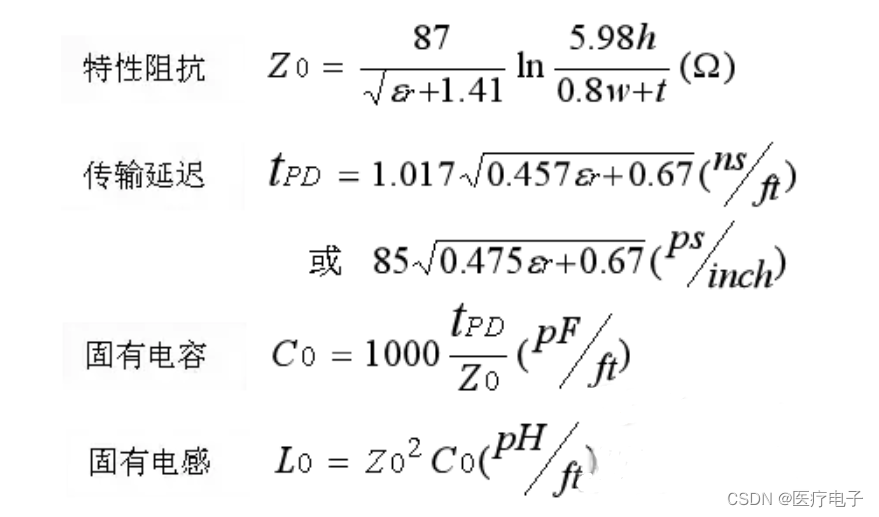

其主要的特征参数如下:

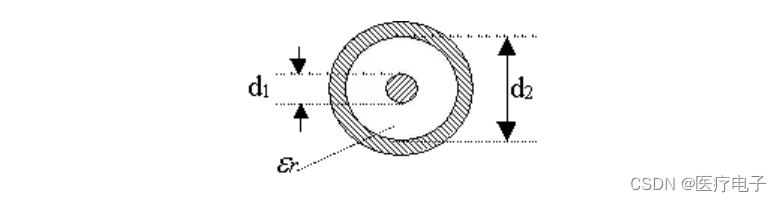

2.3 同轴线(coaxial cable)
同轴线:是由两根同轴的圆柱导体构成的导行系统,内外导体之间填充空气或高频介质的一种宽频带微波传输线。

其主要的特征参数如下:

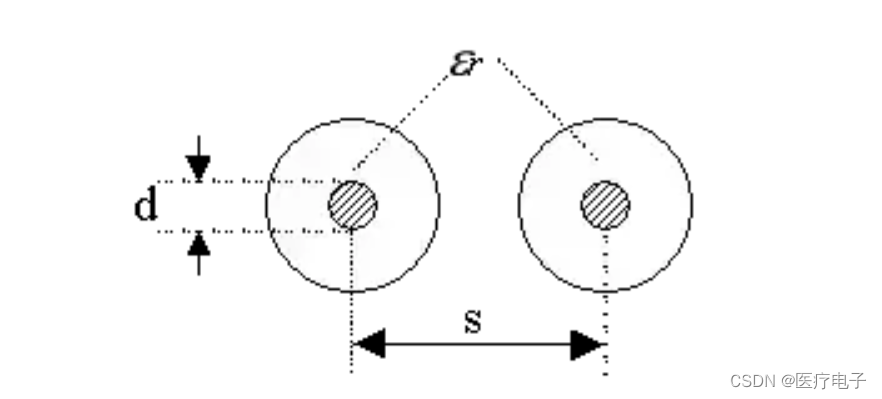

2.4 双绞线(twisted-pair cable)
定义:一种综合布线工程中最常用的传输介质,是由两根具有绝缘保护层的铜导线组成的。把两根绝缘的铜导线按一定密度互相绞在一起,每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消,有效降低信号干扰的程度。

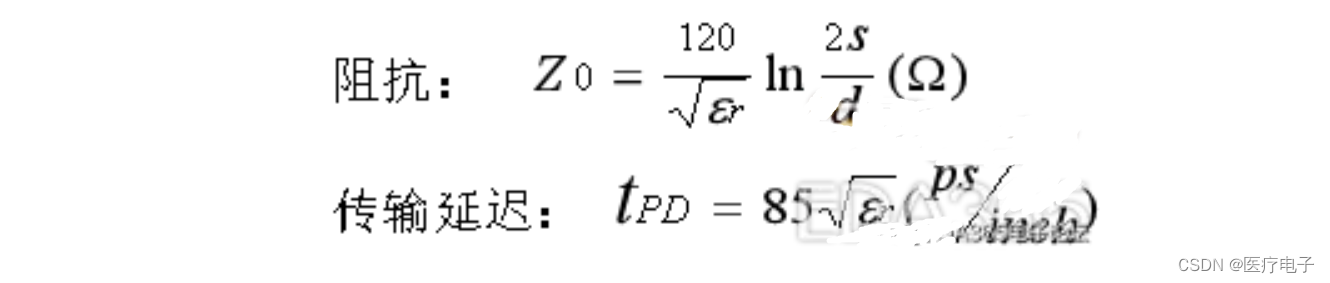

其主要的特征参数如下:

3 高速电路特点

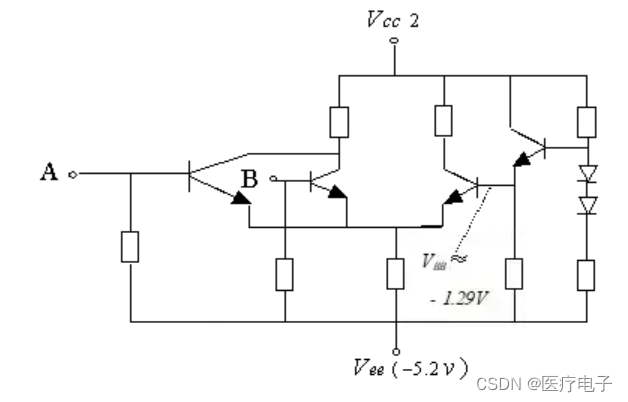

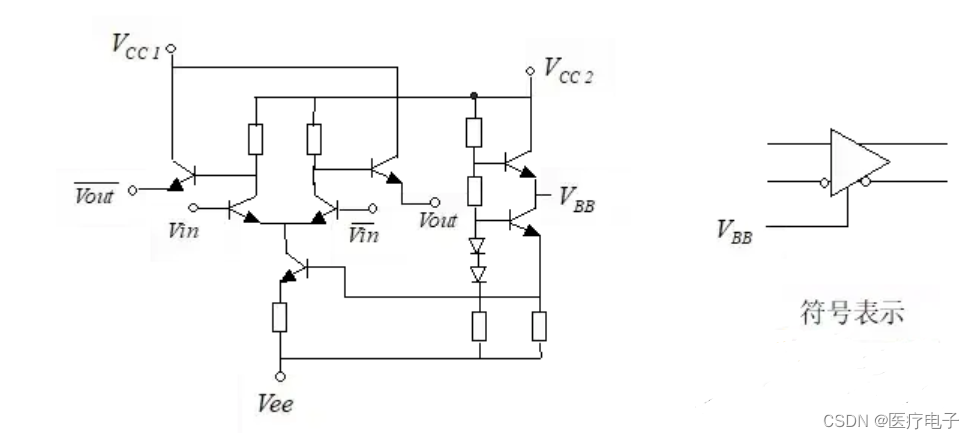

3.1 ECL电路(Emitter Coupled Logic)

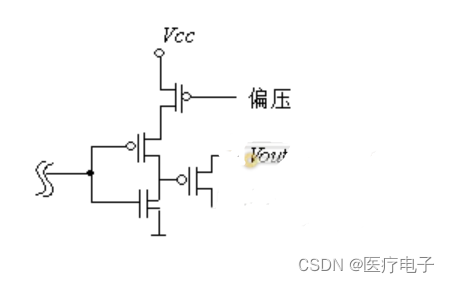

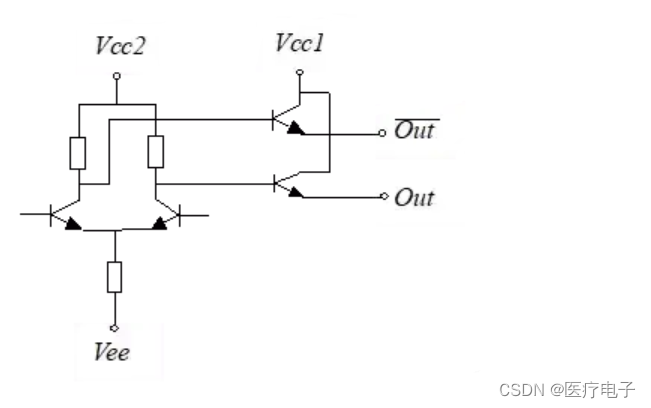

状态 | 电路 |
典型输入 |
![]() |
典型输出 |
![]() |
电路的特点:
非饱和逻辑,能有效规避扩散电容的影响,提高工作效率。
驱动能力较强。
高电平为-0.88V,低电平为-1.72V。

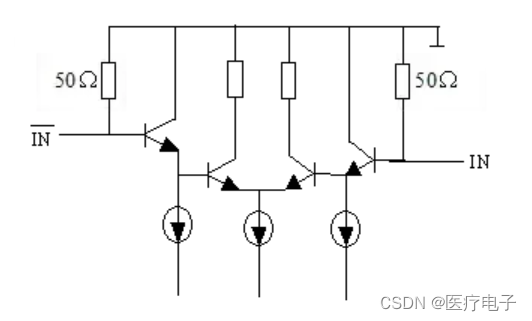

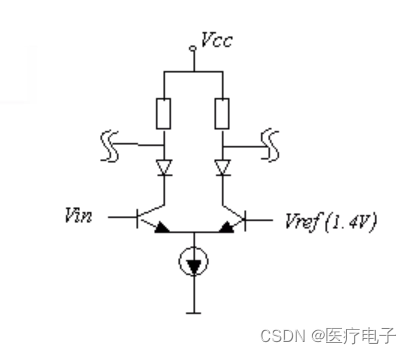

3.2 CML电路(Current Mode Logic)

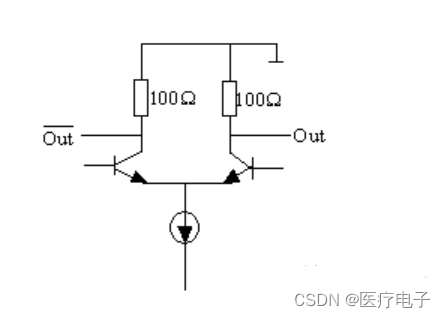

状态 | 电路 |
典型输入 |
![]() |
典型输出 |
![]() |
电路的特点:
低摆幅,辐射极小。
电路的输入阻抗仅为50Ω。
以GND作为参考平面。
采用差分信号进行传输。

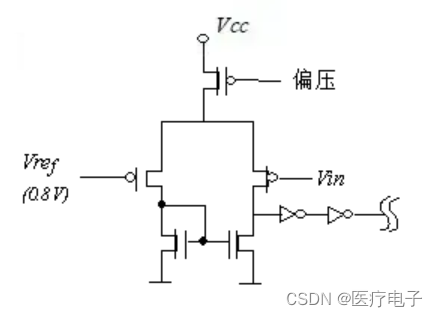

3.3 GTL电路(Gunning Transceiver Logic)

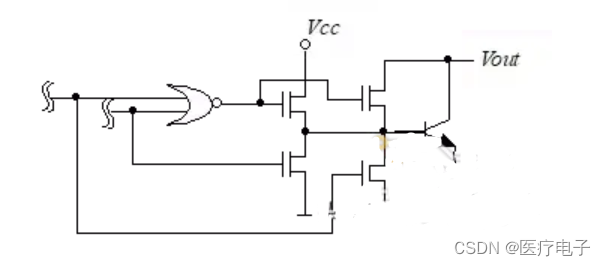

状态 | 电路 |
典型输入 |
![]() |
典型输出 |
![]() |
电路的特点:
功耗较低。
允许的工作频率较高(100MH或200MHz)
电压摆幅小(低电平最高为0.4V,高电平最高为1.2V)。
3.4 BTL电路( Backplane Transceiver Logic )
状态 | 电路 |
典型输入 |
![]() |
典型输出 |
![]() |
电路的特点:
驱动能力强。
工作频率相对来说较低,仅为75MHz
电压摆幅小(低电平最高为1V,高电平最高为2.1V)。

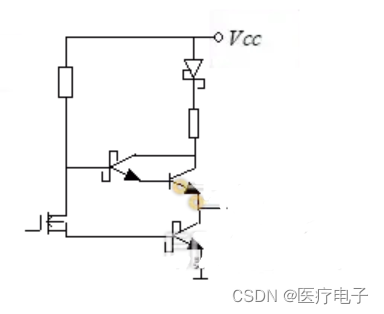

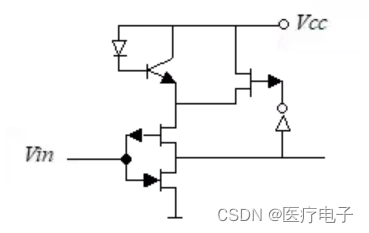

3.5 TTL电路( Transistor Transistor Logic )
状态 | 电路 |
典型输入 |
![]() |
典型输出 |
![]() |
电路的特点:
驱动能力强。
翻转的速度快。
3.6 模数转换电路——线接收器

电路的特点:
将模拟小信号转换为数字信号。
有不同速度级别的线接收器。
注意输入信号的共模和差模范围。
