在单片机的P2口接8个开关,P0口接8个LED灯(要求P0口接LED的阳极),通过控制P2口8个开关控制P0口LED的亮灭,即当P2口有开关按下时P0口对应位LED被点亮

问题

在单片机的P2口接8个开关,P0口接8个LED灯(要求P0口接LED的阳极),通过控制P2口8个开关控制P0口LED的亮灭,即当P2口有开关按下时P0口对应位LED被点亮

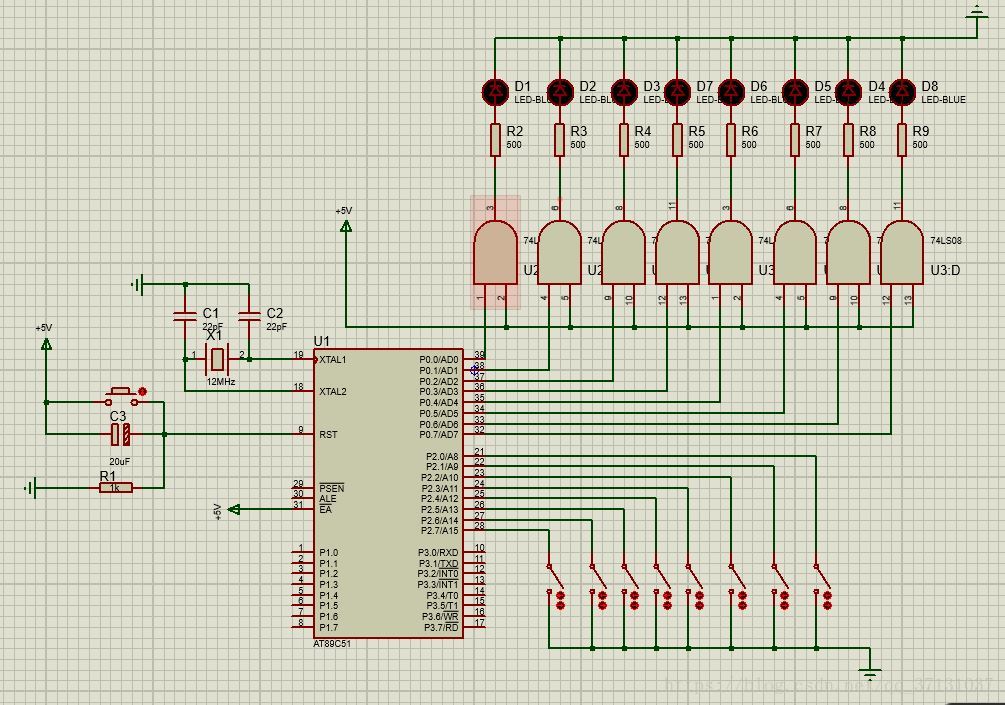

仿真如下

在这里插入图片描述

代码

#include <reg51.h>
#define uchar unsigned char
#define uint unsigned int
void delay() {
	uint i, j;
	for (i = 10; i > 0; i--)
	for (j = 1000; j > 0; j--);
}

void main() {
	P0=0x00;
	P2=0xff;
	while(1) {
			P0=~P2; //分析知P0和P2取值正好相反
			delay(); //
	}
}
  • 13
    点赞
  • 61
    收藏
    觉得还不错? 一键收藏
  • 2
    评论
您好!要实现51单片机LED随拨动开关,可以使用中断来检测开关状态的变化。具体实现步骤如下: 1. 首先,将开关连接到51单片机的GPIO上,可以选择P0、P1P2等。 2. 在程序中,将该GPIO配置为输入模式,并启用外部中断。 3. 在中断服务函数中,通过读取该GPIO的电平状态来确定开关的状态。 4. 根据开关的状态,控制LED开关。 下面是一个示例代码,可以让LED随拨动开关: ``` #include <reg52.h> // 引入51单片机的头文件 sbit LED=P1^0; // 定义LED控制 sbit SWITCH=P3^2; // 定义开关输入 void init() // 初始化函数,配置GPIO和中断 { EA=1; // 允许中断 EX0=1; // 启用外部中断0 IT0=1; // 设置外部中断0为下降沿触发 P3=0xff; // 将P3配置为输入模式 } void main() { init(); // 初始化 while(1) { // 等待中断触发 } } void INT0_ISR() interrupt 0 // 外部中断0的中断服务函数 { if(SWITCH==0) // 如果开关处于按下状态 { LED=~LED; // LED翻转状态 } } ``` 在上述代码中,我们定义了一个开关输入和一个LED控制,并在程序中启用了外部中断0。当开关状态发生变化,外部中断0会触发,进入中断服务函数INT0_ISR()中,通过读取开关输入的电平状态来确定开关的状态,然后根据开关状态来控制LED开关。 希望这个示例代码可以帮助您实现LED随拨动开关的功能。如果您有任何问题,请随询问!
