【UTM、MGRS 与全球 GPS 坐标系统】

UTM、MGRS 与全球 GPS 坐标系统

在当今数字化时代，精确的地理定位技术已成为众多领域不可或缺的工具。从军事行动到野外探险，从地理信息系统（GIS）到物流运输，全球定位系统（GPS）及其衍生的坐标系统发挥着至关重要的作用。其中，通用横轴墨卡托（UTM）坐标系统和军事网格参考系统（MGRS），与全球 GPS 坐标系统紧密相关，共同构成了现代地理定位的核心技术体系。本文将深入探讨这三种坐标系统的原理、特点及其在不同领域的应用，同时引入 WGS-84 坐标系、坐标参考系统（CRS）等重要概念，为你呈现更完整的地理定位知识图谱。

1.全球 GPS 坐标系统与 WGS-84 坐标系：定位的基石

建立WGS-84世界大地坐标系的一个重要目的，是在世界上建立一个统一的地心坐标系。

全球定位系统（GPS）是一个由美国国防部开发和维护的卫星导航系统，由 24 颗卫星组成的星座，能够在全球范围内提供全天候、高精度的三维定位（经度、纬度、高度）、导航和授时服务。而 GPS 所采用的坐标框架，正是世界大地测量系统 1984（WGS-84）坐标系。
WGS-84 坐标系是一种地心地固坐标系，以地球质心为原点，它定义了地球的形状、大小和重力场等参数。其采用的地球椭球体模型，长半轴为 6378137 米，扁率为 1/298.257223563 ，通过经纬度来表示地球上的位置，经度范围从 - 180° 到 180°，纬度范围从 - 90° 到 90°。WGS-84 坐标系的建立，为全球范围内的地理空间数据提供了统一的基准，使得 GPS 能够实现精准定位。它不仅广泛应用于民用导航、测绘、气象监测等领域，也是众多地理信息系统和地图服务的基础。
然而，WGS-84 坐标系和 GPS 坐标系统也存在一定的局限性。由于地球并非完美的球体，经纬度在不同地区的长度并不相同，这使得在进行精确测量和计算时需要进行复杂的投影转换。此外，经纬度表示方式在小比例尺地图上不够直观，不利于军事和工程领域的精确操作。

2.UTM 坐标系统：投影的优化

UTM(Universal Transverse Mercator Grid System, 通用横墨卡托网格系统)

通用横轴墨卡托（UTM）坐标系统是一种基于横轴墨卡托投影的平面坐标系统，旨在解决 GPS 坐标系统在平面表示上的不足。UTM 将地球划分为 60 个南北纵带，每个纵带跨越 6° 经度，从西经 180° 开始编号。每个纵带内采用独立的横轴墨卡托投影，将球面坐标转换为平面直角坐标（东向坐标和北向坐标），从而简化了距离和面积的计算。
UTM 坐标系统的优势在于其高精度和标准化。在每个纵带内，UTM 坐标系统能够提供非常精确的位置信息，误差通常在数米以内。此外，UTM 坐标系统采用统一的投影方式和单位（米），便于不同地区的数据交换和整合。这使得 UTM 坐标系统在测绘、工程设计、土地管理等领域得到了广泛应用。
不过，UTM 坐标系统也有其局限性。由于每个纵带独立投影，相邻纵带之间存在投影变形差异，在跨带操作时需要进行复杂的坐标转换。此外，UTM 坐标系统在高纬度地区的精度会有所下降。

3.MGRS 坐标系统：军事的需求

军事网格参考系统（MGRS）是在 UTM 坐标系统的基础上发展而来的，主要用于军事领域的精确位置表示。MGRS 在 UTM 的基础上，进一步将每个纵带划分为更小的网格，并采用字母和数字组合的方式进行标识，使得位置表示更加简洁和易于记忆。
MGRS 坐标系统的特点在于其高度的精确性和保密性。通过使用网格编码，MGRS 能够在不泄露具体坐标数值的情况下，提供精确到厘米级的位置信息，这对于军事行动中的保密和快速定位至关重要。此外，MGRS 坐标系统与 UTM 坐标系统兼容，便于在不同场景下进行坐标转换和应用。
在军事领域，MGRS 坐标系统广泛应用于作战指挥、目标定位、情报分析等方面。士兵可以通过 MGRS 坐标快速报告位置，指挥中心能够迅速确定目标位置并制定作战计划。同时，MGRS 坐标系统也在一些对精度和保密性要求较高的民用领域，如应急救援、边境管理等得到应用。

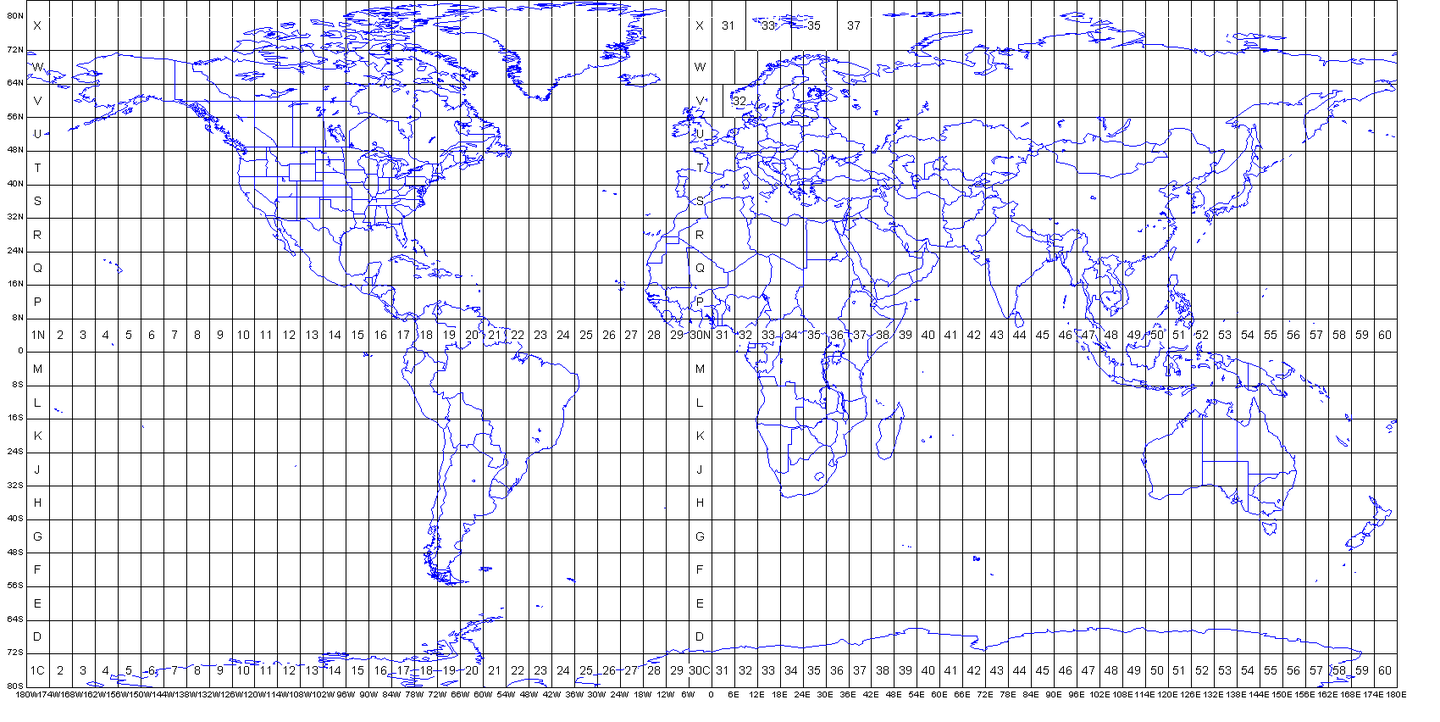

MGRS 基于通用横轴墨卡托投影（UTM）和通用极球面投影（UPS），将地球表面划分为一系列的网格。它将地球分为 60 个纵带（UTM 带），每个纵带宽度为 6 度经度，从 180 度经线开始自西向东编号，用数字 1 到 60 表示。在每个 UTM 带内，又以 8 度纬度为间隔划分成许多横行，用字母 C 到 X 表示（I 和 O 通常不用，以避免与数字混淆）。

MGRS 代码

MGRS 代码由多个部分组成，以一个具体的 MGRS 代码 “32UCS 45678 12345” 为例：

• 前两位数字：表示 UTM 带的编号，这里的 “32” 表示该地点位于第 32 个 UTM 带。
• 第三位字母：代表 UTM 带内的横行，“U” 表示该地点在该 UTM 带内的特定横行。

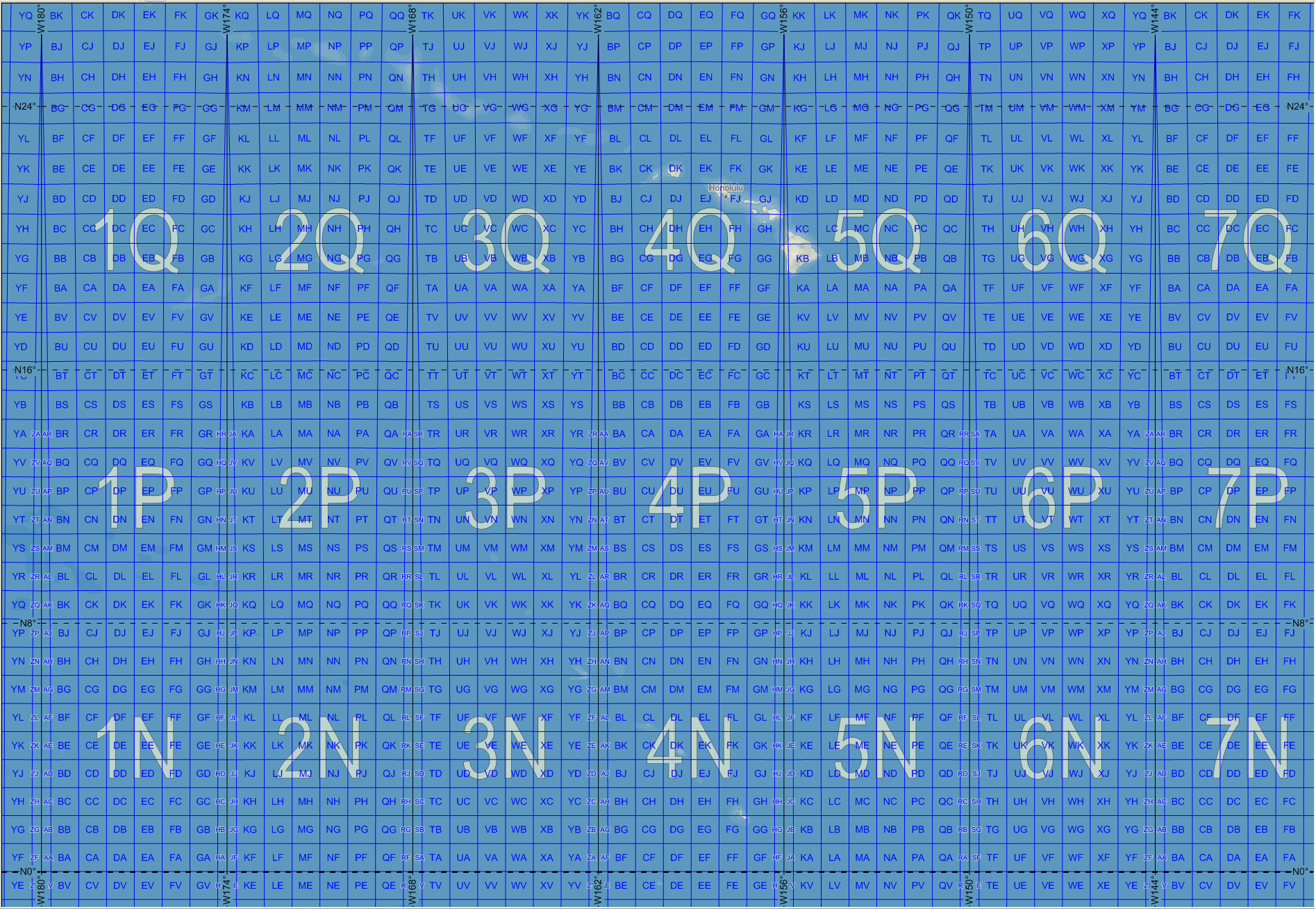

• 第四、五位字母：是格网标识符，用于进一步细分每个 UTM 带和横行所确定的区域，“CS” 表示特定的格网。
  最后的数字：表示格网内的具体坐标，前三位数字 “456” 表示东向坐标，后三位数字 “781” 表示北向坐标，精确到 1 米。


4.坐标参考系统（CRS）及其相关概念

CRS 的定义与作用

坐标参考系统（Coordinate Reference System，CRS）是用于定义地理空间中位置的框架，它包括了坐标系统、基准面以及用于将地球表面上的点映射到坐标系中的数学模型。简单来说，CRS 决定了如何描述地球上某一点的位置，是地理信息系统（GIS）中处理空间数据的基础。无论是 GPS 使用的 WGS-84 坐标系，还是 UTM、MGRS，都属于不同类型的坐标参考系统。
CRS 存在的意义重大。首先，它为地理空间数据提供了统一的标准和基准 。在全球化背景下，不同地区、不同机构收集的地理数据若没有统一的 CRS，就如同使用不同的语言交流，无法准确整合和共享。例如，城市规划部门在整合多个区域的土地利用数据时，只有在相同的 CRS 下，才能确保地块边界、面积等数据的准确对接，避免因坐标基准不一致导致的误差和冲突。
其次，CRS 能够确保地理数据的准确性和一致性 。地球是一个不规则的球体，不同的 CRS 采用不同的地球椭球体模型和投影方式，这些模型和方式更贴合特定区域的地理特征。比如在山区地形测绘中，选择合适的 CRS，能够更精确地反映地形起伏，为道路建设、水利工程等提供可靠的数据支持。
再者，CRS 便于数据的分析和可视化 。在 GIS 分析中，无论是空间叠加分析、距离测量，还是路径规划，都依赖于准确的 CRS。以物流运输为例，通过统一的 CRS，能够精确计算运输路线的实际距离和时间，优化配送方案；在地图可视化方面，正确的 CRS 能保证地图上的地理要素位置准确，提升用户的使用体验。

CRS 的代码体系

为了方便在软件和系统中识别和使用不同的 CRS，建立了一系列代码体系，其中较为常用的是 EPSG 代码。EPSG（欧洲石油勘探集团）定义了一套用于地理空间数据的坐标参考系统代码，目前由国际开放地理空间联盟（OGC）维护。
每个 EPSG 代码对应唯一的 CRS 定义，包括坐标系统类型、地球椭球体参数、投影方法等详细信息。例如，EPSG:4326 代表的是 WGS 84 地理坐标系，这是全球定位系统（GPS）所采用的坐标系，也是众多在线地图服务和地理信息系统默认使用的坐标系 。它基于 WGS 84 地球椭球体，使用经纬度来表示位置。而 EPSG:32632 则表示 UTM 第 32N 带，基于 WGS 84 椭球体的横轴墨卡托投影 ，适用于北纬 54° 至 60°、东经 12° 至 18° 的区域，常用于该区域内的测绘、工程等领域。
在 GIS 软件中，用户可以通过输入 EPSG 代码快速调用对应的 CRS。当导入不同来源的数据时，也可以通过查看数据的 EPSG 代码，了解其使用的坐标参考系统，方便进行数据的转换和整合。除了 EPSG 代码，还有其他代码体系如 OGC WKT（Well - Known Text），以文本形式描述 CRS，但相比之下，EPSG 代码更为简洁和通用。

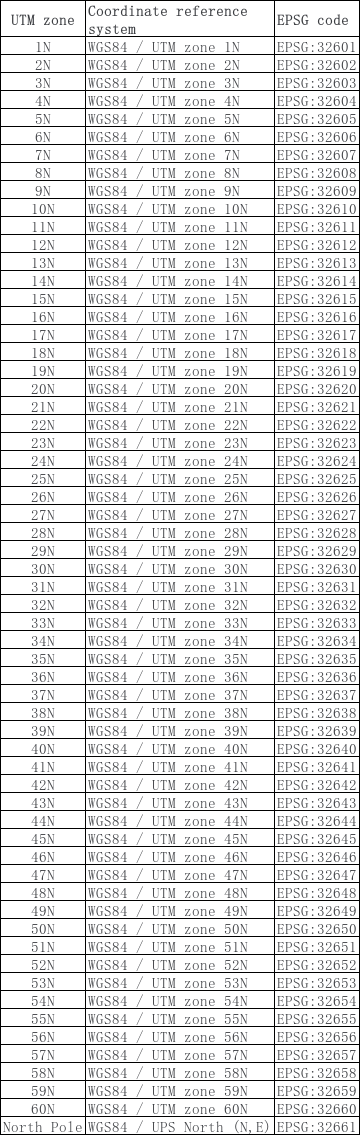

CRS为每一个MGRS-CODE定义了对应的CRS代码

地理坐标系（GCS）

地理坐标系（Geographic Coordinate System，GCS）是 CRS 的一种类型，它使用三维球面坐标来表示地球上的位置，以经纬度和高程来描述点的位置。GCS 基于地球椭球体模型，不同的椭球体参数会形成不同的地理坐标系，如 WGS-84 就是一种地理坐标系。地理坐标系适用于描述大范围的地理现象，但由于地球表面的弯曲，在进行距离和面积计算时会存在误差。

投影坐标系（PCS）

投影坐标系（Projected Coordinate System，PCS）是将地球表面的点通过数学投影转换到二维平面上的坐标系统，UTM 就属于投影坐标系。投影坐标系基于地理坐标系，通过特定的投影方法（如横轴墨卡托投影）将球面坐标转换为平面直角坐标，便于进行精确的距离、面积和角度计算。但投影过程会不可避免地产生变形，不同的投影方法适用于不同的地理区域和应用场景。

基准面

基准面是用于定义地球形状的数学模型，它是地理坐标系和投影坐标系的基础。不同的基准面基于不同的地球椭球体参数，例如 WGS-84 基准面基于 WGS-84 椭球体，而我国曾使用的北京 54 坐标系和西安 80 坐标系则基于不同的椭球体。当在不同基准面之间转换坐标时，需要进行复杂的参数转换，以确保位置的准确性。

三种坐标系统与 CRS 概念的综合应用

全球 GPS 坐标系统（基于 WGS-84 坐标系）、UTM 坐标系统和 MGRS 坐标系统，与 CRS 及其相关概念紧密相连。在实际应用中，这些系统和概念相互配合。例如，在野外探险中，GPS 利用 WGS-84 坐标系提供大致的位置信息，而 UTM 坐标系统（作为投影坐标系）则可以基于该地理坐标，用于精确的地图绘制和路线规划；在军事行动中，MGRS 坐标系统基于 UTM 的网格划分，提供精确且保密的位置信息，同时这些坐标信息都需要在特定的坐标参考系统框架下进行解析和应用。
不同的 CRS 类型适用于不同的场景。地理坐标系适合描述全球范围的地理现象，如全球气候分布；投影坐标系则更适合局部区域的精确测量和工程设计；而基准面的选择直接影响坐标的准确性，在进行跨国或大范围的数据整合时，基准面转换尤为重要。

结语

随着科技的不断发展，地理定位技术也在持续进步。全球 GPS 坐标系统、UTM 坐标系统和 MGRS 坐标系统，以及 WGS-84 坐标系、坐标参考系统（CRS）等重要概念，共同构建了现代地理定位的知识体系。无论是科学研究、工程建设还是军事应用，深入了解这些系统和概念的原理和特点，对于提高工作效率、保障安全和促进发展都具有重要意义。

参考： https://docs.up42.com/data/reference/utm
https://baike.baidu.com/item/WGS-84%E5%9D%90%E6%A0%87%E7%B3%BB/730443
https://zh.wikipedia.org/wiki/%E5%86%9B%E4%BA%8B%E7%BD%91%E6%A0%BC%E7%B3%BB%E7%BB%9F
