7700系列交换机集群（堆叠）实践

背景：两台核心7706交换机异地集群（此异地为不同楼层）

注意：只有7700往上的设备采用集群的模式，往下是用堆叠

分析：由于是异地，所以不能用堆叠线，使用10G业务线链接

操作步骤如下：

注意点：确保两台交换机之间的10G光纤业务线连接正常

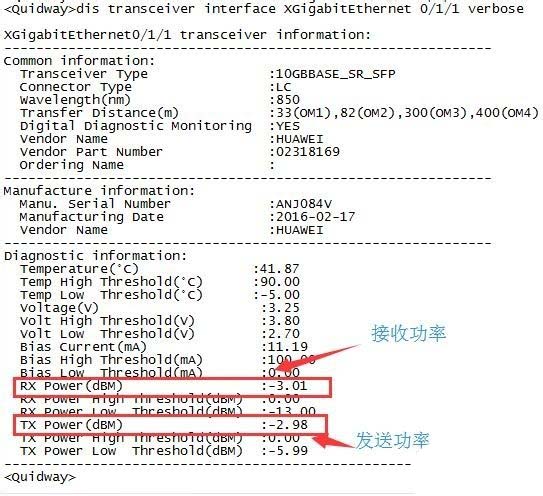

灯口亮，收发光正常，比如下图，在最高和最低的区间之内为正常，反之不正常

验证命令：dis transceiver interface XGigabitEthernet 0/0/24 verbose

1.开机（两台交换机），做堆叠配置

# 配置LSW1的集群优先级为200(值大的优先)，集群连接方式为业务口连接方式。

[lsw1] set css mode lpu

[lsw1]set css id 1

[lsw1]set css priority 200

#配置LSW2的集群ID、优先级100，集群连接方式

[lsw2] set css mode lpu

[lsw2] set css id 2

[lsw2] set css priority 100

# 配置lsw1的业务口XGE0/0/46～XGE0/0/47为集群物理成员端口并加入集群端口。

[lsw1] interface css-port 1

[lsw1-css-port1] port interface xgigabitethernet 0/0/46 to xgigabitethernet 0/0/47 enable

# 配置lsw2的业务口XGE0/0/46～XGE0/0/47为集群物理成员端口并加入集群端口。

[lsw1] interface css-port 1

[lsw1-css-port1] port interface xgigabitethernet 0/0/46 to xgigabitethernet 0/0/47 enable

2.保存配置 save

3.  执行css enable

Warning: The CSS configuration takes effect only after the system is rebooted. The next CSS mode is lpu. Reboot now? [Y/N]:y

4.重启下点的时候，接上光纤，

5.验证接口已经是集群并且是up的

dis  int b

display css channel

可以看到所有端口都变成四维的了

Chassis 1               ||               Chassis 2

================================================================================

Num [Css-port]       [Lpu Port]         ||    [Lpu Port]            [Css-port]

1     1/1    XGigabitEthernet1/0/0/1      XGigabitEthernet2/0/0/1      2/1

2     1/1    XGigabitEthernet1/0/0/2      XGigabitEthernet2/0/0/2      2/1

3     1/1    XGigabitEthernet1/0/0/3      XGigabitEthernet2/0/0/3      2/1

4     1/1    XGigabitEthernet1/0/0/4      XGigabitEthernet2/0/0/4      2/1

说明集群成功
