第一节 Ospf邻居建立不起来的原因：

Ospf  优先级   10

 150  引入外部路由



比较metric   cost   1   1562    48

组播地址：224.0.0.5   224.0.0.6（DR,BDR专用）

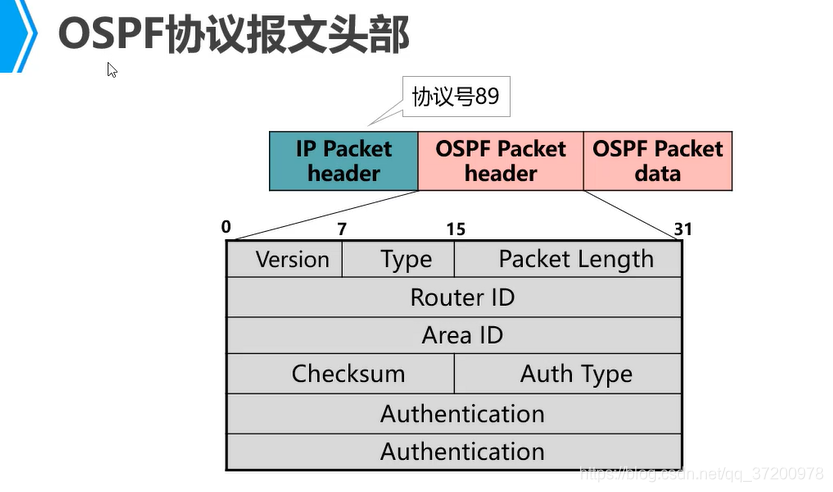

协议号：89



DR/BR选举：broadcast/NBMA



OSPF (Open Shortest Path First)  开放最短路径优先

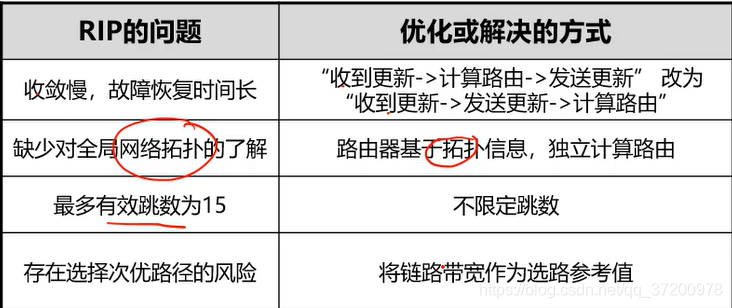

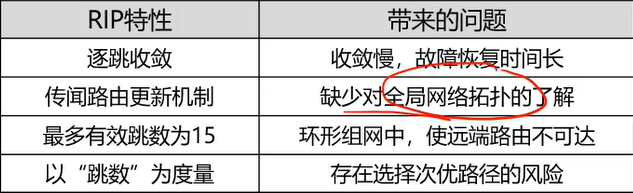

rip：

更新时间：30s

老化时间：180s

垃圾时间：120s

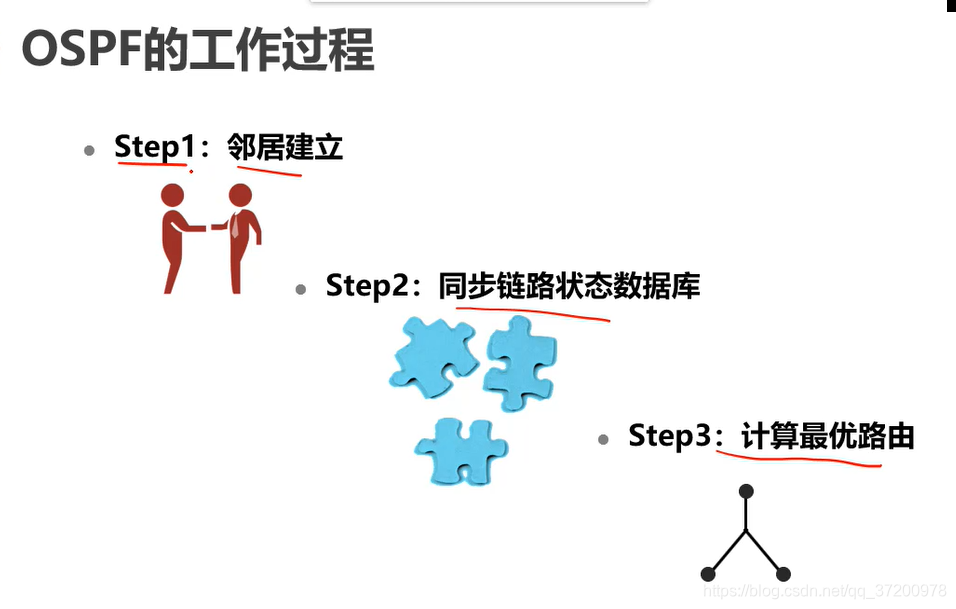

Ospf工作过程：

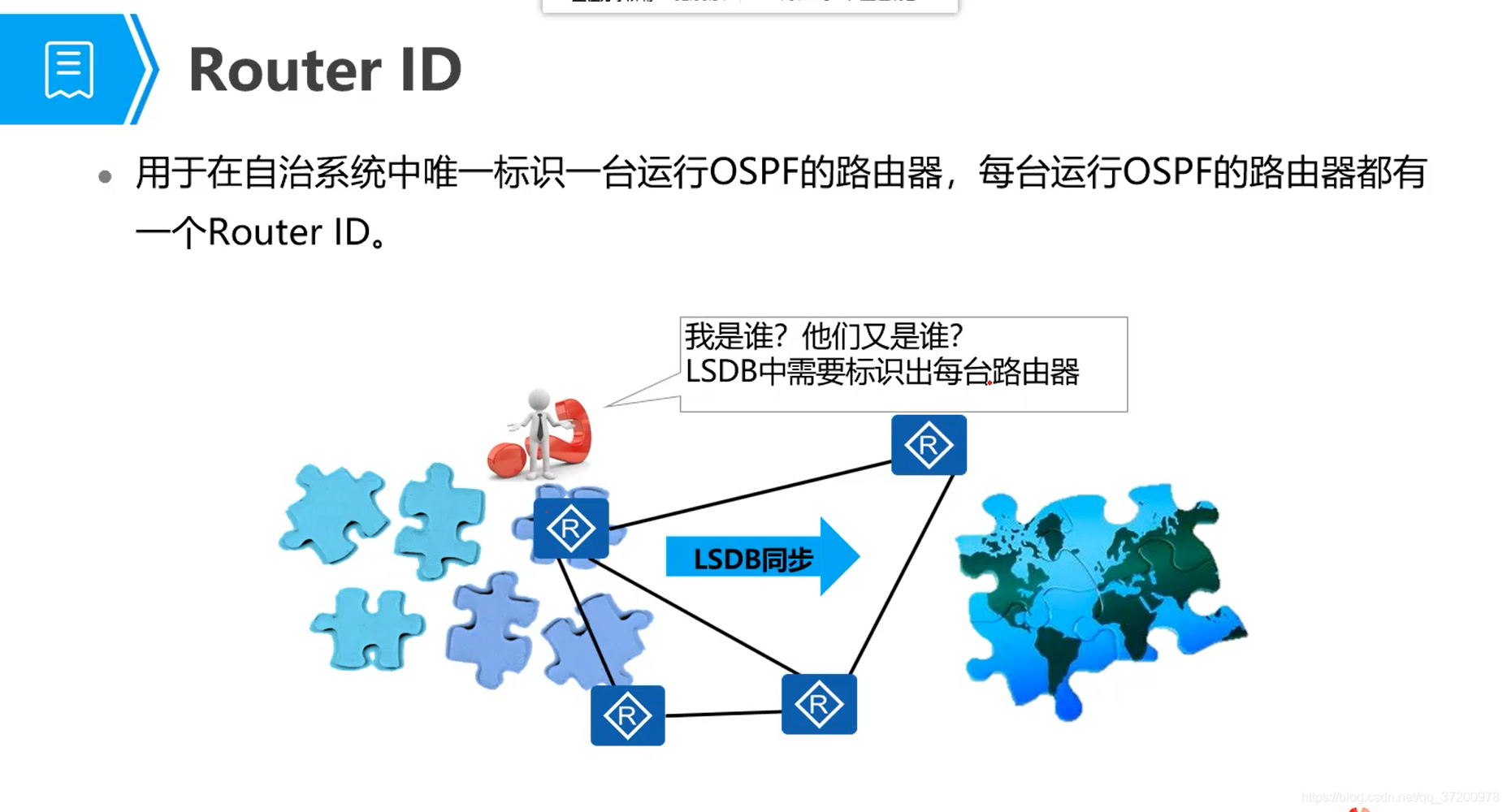

Router id

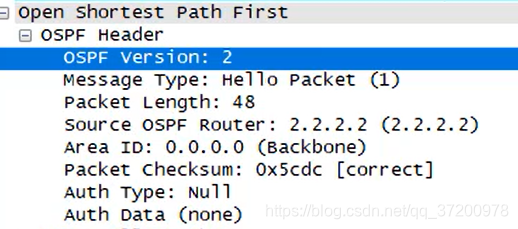

发送并建立邻居-hello报文     10s发送一个hello包

包含  子网掩码

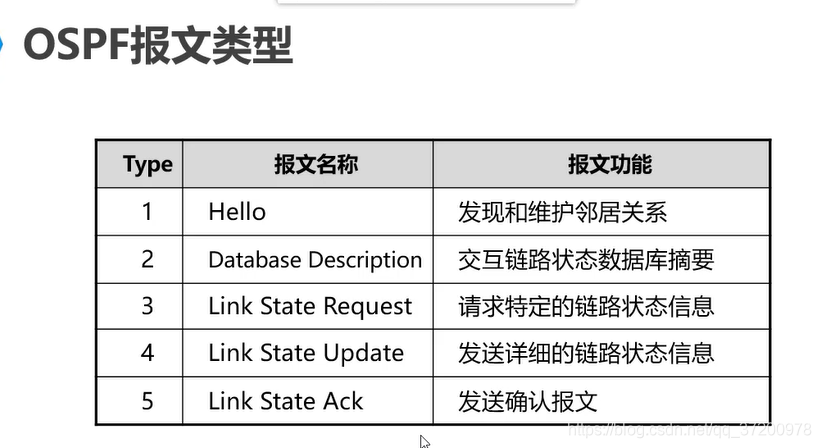

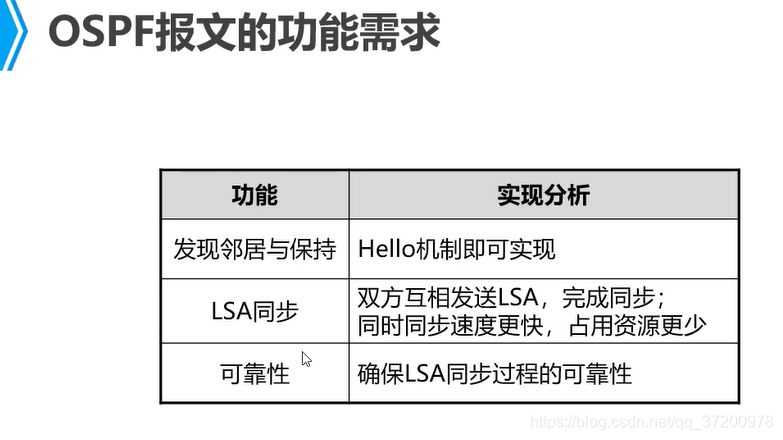

Hello报文的作用

邻居发现：自动发现邻居路由器

邻居建立：完成hello报文中的参数协商，建立邻居关系

邻居保持：通过keepalive机制，检测邻居运行状态

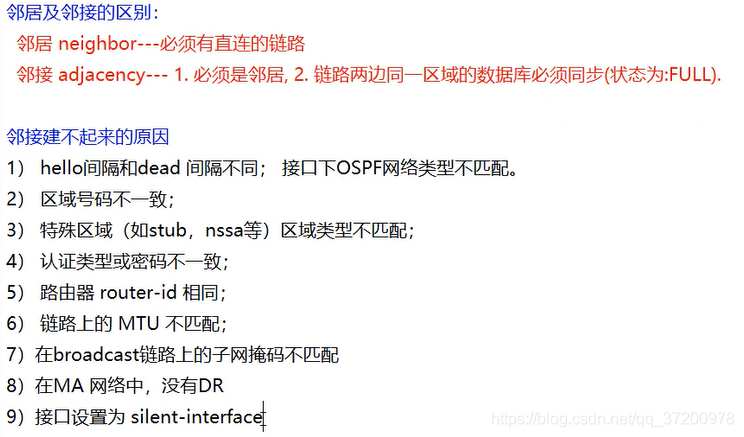

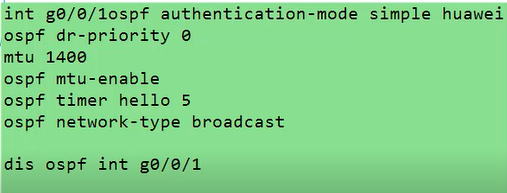

Ospf邻居建立不起来的原因：

1：广播网络子网掩码不同

2：router id 相同

3：网络类型不同

4：hello dead 时间不同

5：mtu值不同（mtu enable）

6：无DR

7：认证不同

8：区域id不同

9：末节标志位不同

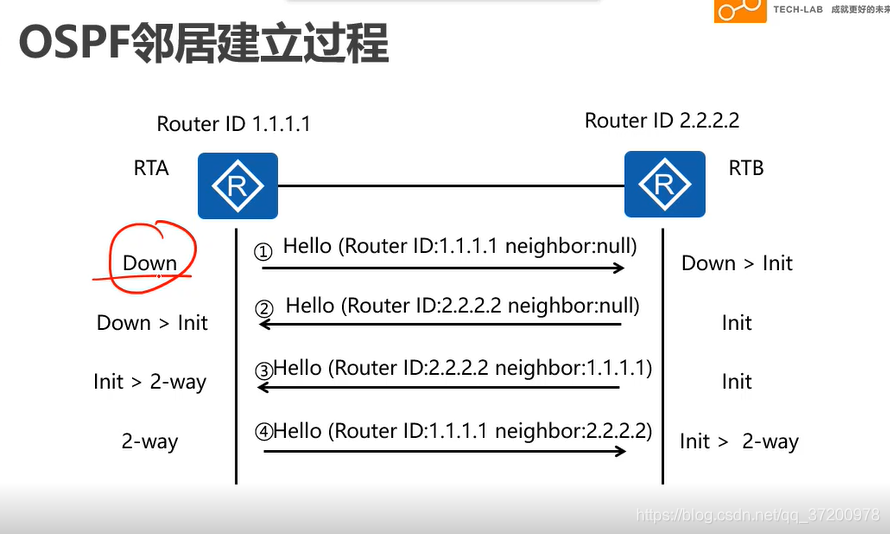

Down：没有建立连接  发送hello报文224.0.0.5

Lnit 初始状态:我收到了一个包

2-way：在hello包发现邻居有我的router id







链路状态信息

dis ospf peer

1. 链路的类型
2. 接口ip地址及掩码
3. 链路上所连接的邻居路由器
4. 链路的带宽（开销）

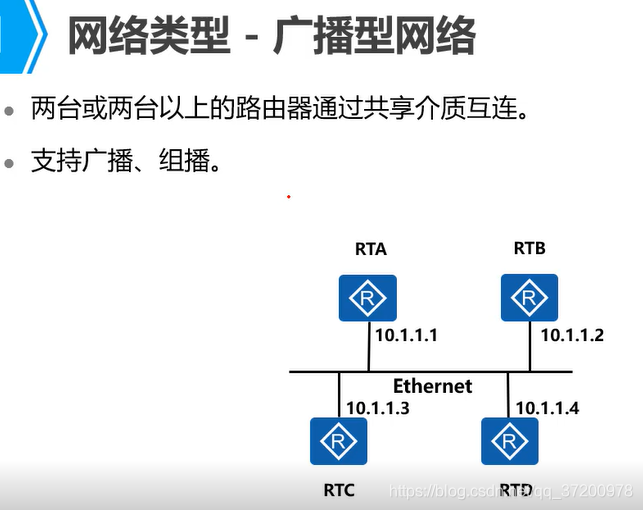

网络类型



P2P网络

仅两台路由相连

支持广播,组播

无DR

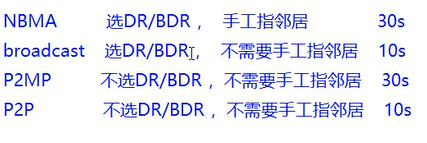

Type	Hello时间	DR	邻居
P2P	10	无	自动
Broadcast	10	DR	自动

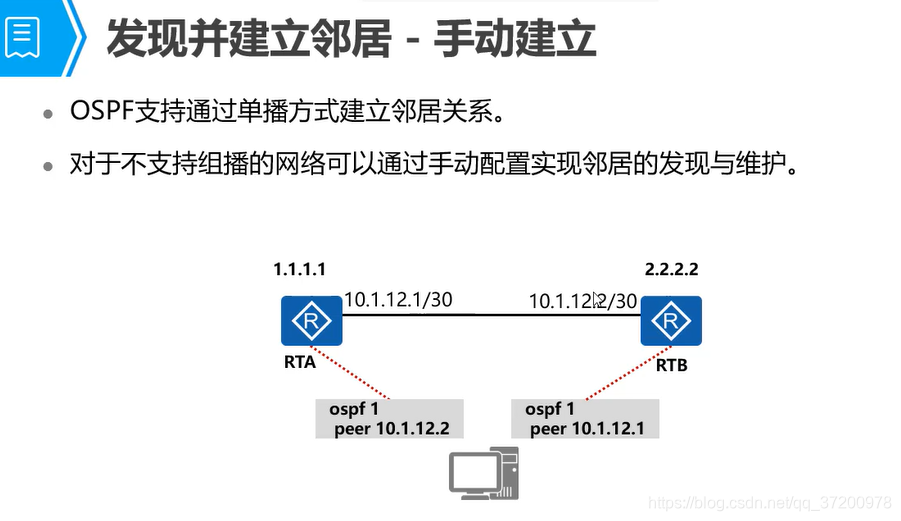

Nbma	30	DR	手动

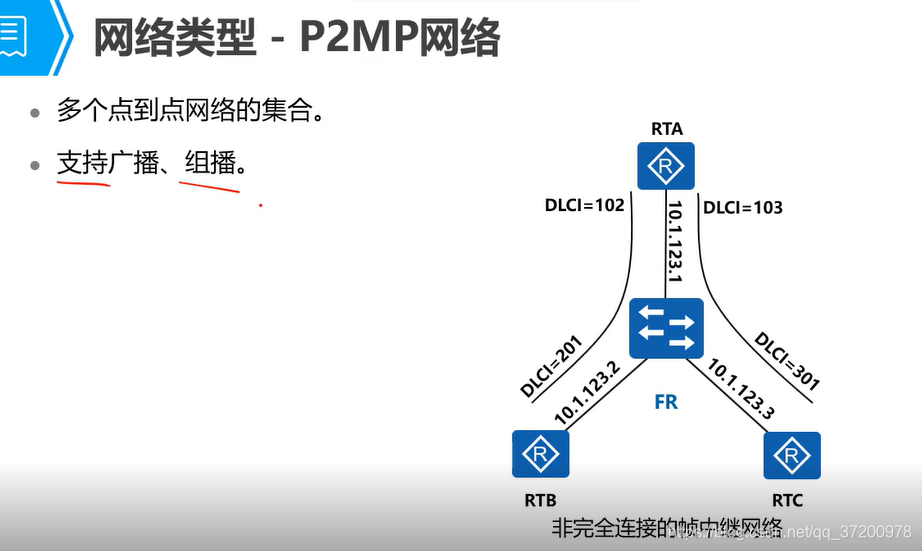

P2mp	30	无	自动

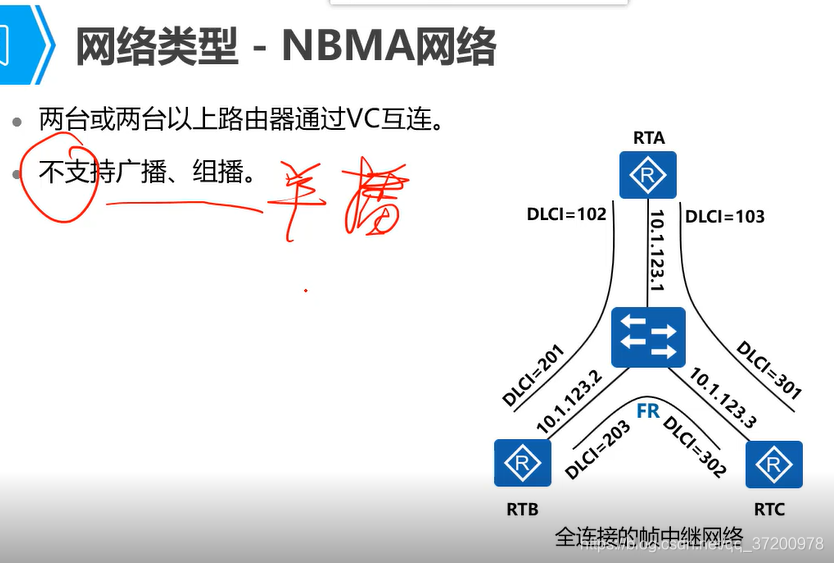

主要用于帧中继

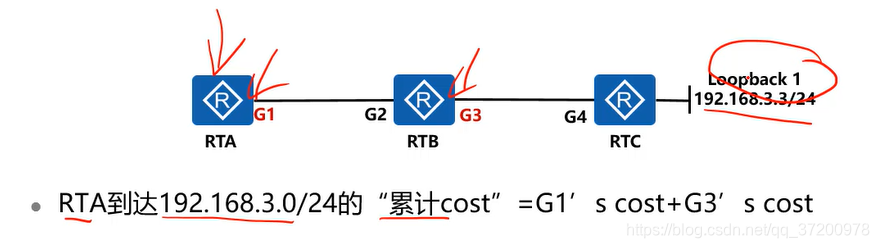

ospf的度量方式

某接口cost=参考带宽/实际带宽

更改cost值的两种方式

1. 直接在接口下配置（入口方向）
2. 修改参考带宽（所有路由器都需要修改，确保选路一致性）



环回接口 （虚拟接口，cost值是0，不必算）

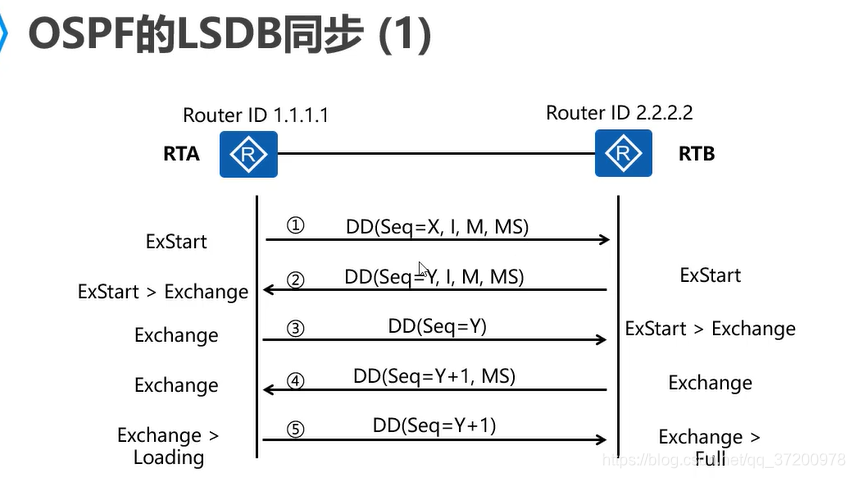

LSDB同步过程

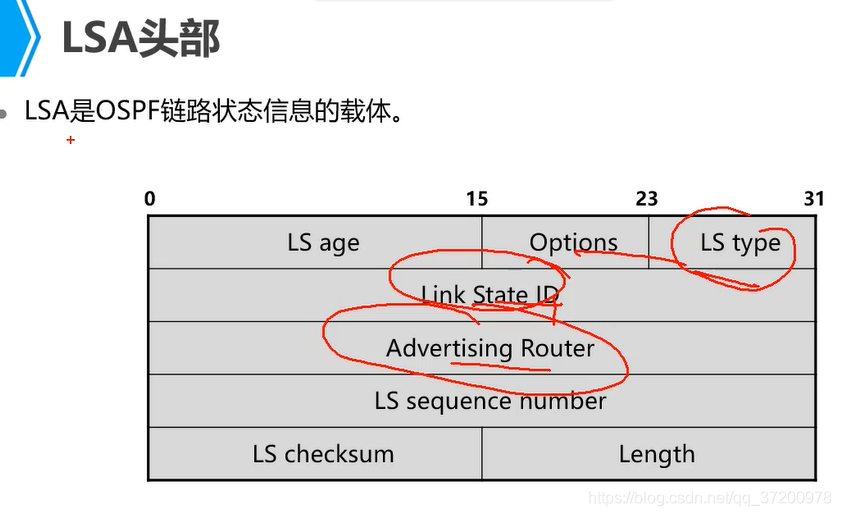

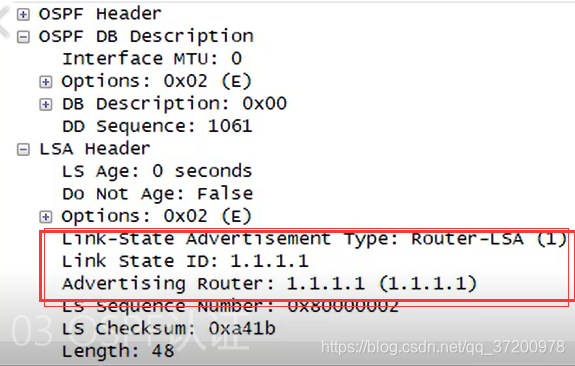

标识一条LSA三要素

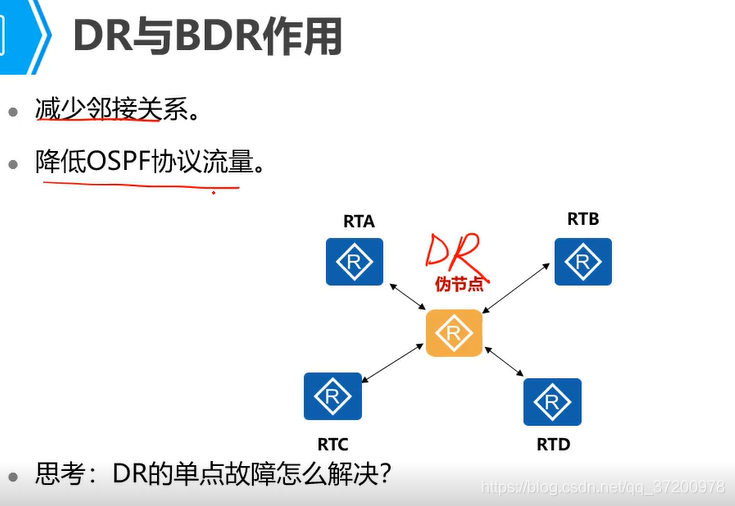

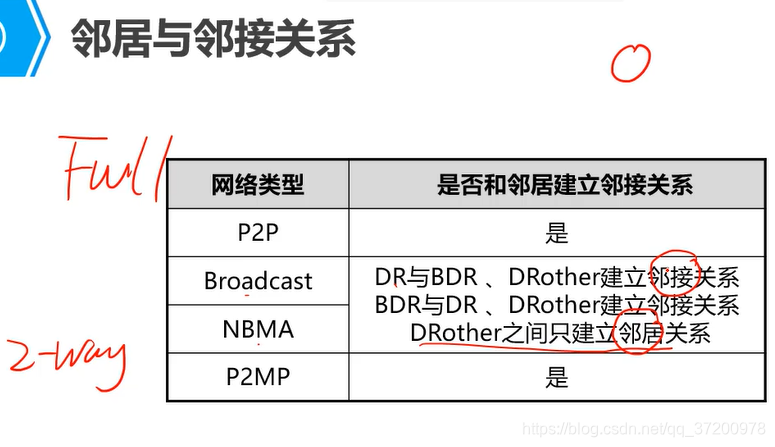

MA网络中的问题

n(n-1)/2个邻接关系，关系复杂

重复的LSA泛红

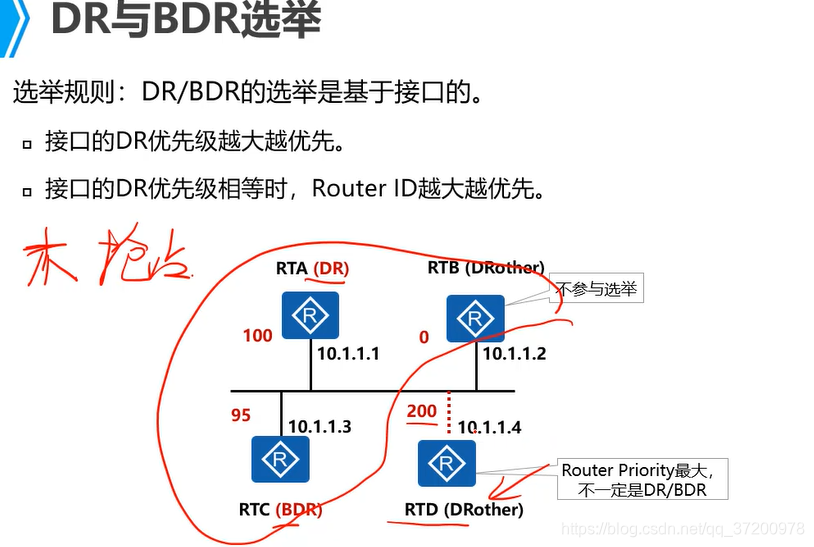

思考：答案，再找BDR

DR  DOWN了，由BDR作为DR，然后再选一个BDR
