第二章：物理层（408笔记|王道笔记|计算机网络笔记）

第一节：通信基础

物理层	功能 解决如何在连接各种计算机的传输媒体上传输数据比特流，而不是指具体的传输媒体 任务 确定与传输媒体接口有关的一些特性→定义标准 接口 特性 机械 特性 定义物理连接的特性，规定物理连接时所采用的规格，接口形状，引线数目，引脚数量和排列情况 电气 特性 规定传输二进制位时，线路上信号的电压范围，阻抗匹配，传输速率和距离等 功能 特性 指明某条线上出现的某一电平表示何种意义，接口部件的信号线（数据线，控制线，定时线）的用途 规程 特性 （过程特性）定义各条物理线路的工作规程和时序关系 电气特性和功能特性容易搞混在做题中。 电气特性：某网络在物理层规定，信号的电平采用+10V~+15V表示二进制0，用-10V~-15V表示二进制1，电线长度限于15米内 功能特性：描述一个物理层接口引脚处于高电平时的含义

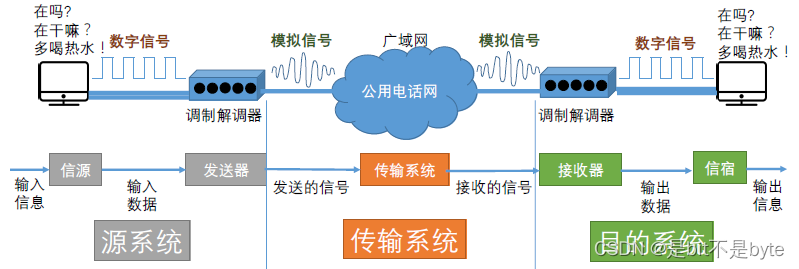

典型的数据通信模型

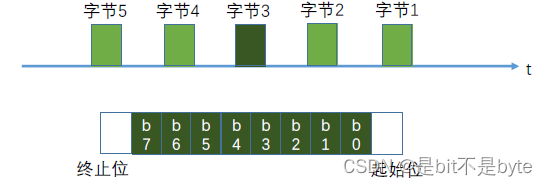

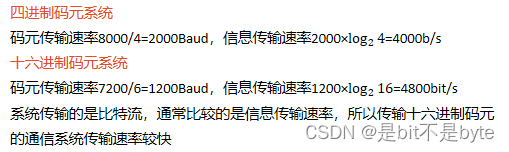

基本 概念	数据通信 指在不同计算机之间传输表示信息的二进制数0，1序列 通信目的 传送消息（消息：语音，文字，图像，视频等） 数据data 传送信息的实体，通常是有意义的符号序列 信号 数据的电气/电磁的表现，是数据在传输过程中的存在形式 数字信号/离散信号 代表消息的参数的取值是离散的 模拟信号/连续信号 代表消息的参数的取值是连续的 信源 产生和发送数据的源头 信宿 接收数据的终点 信道 信号的传输媒介。一般用来表示向某一个方向传送信息的介质，因此一条信道线路往往包含一条发送信道和一条接收信道 三种通信方式 单工通信 只有一个方向的通信而没有反方向的交互，仅需要一条信道（广播） 半双工通信 （双向交替通信）通信的双方都可以发送或接受信息，但任何一方都不能同时发送和接受，需要两条信道（对讲机） 全双工通信 （双向同时通信）通信双方可以同时发送和接收信息，也需要两条信道（打电话） 数据传输方式 串行传输 将表示一个字符的8位二进制数按由低位到高位的顺序依次发送 速度慢，费用低，适合远距离 并行传输 将表示一个字符的8为二进制数同时通过8条信道发送 速度快，费用高，适合近距离（用于计算机内部传输） 同步传输&异步传输   （在字符同步下实现同步的方法有这两种） 同步 传输（同步通信） 在同步传输模式下，数据的传送是以一个数据区块为单位，因此同步传输又称为区块传输。在传输数据时，需先送出1个或多个同步字符，再送出整批的数据（接收端发现同步字符后，就可以开始准备接收数据，实现了一个发送方和接收方的时钟同步，统一的，保持一个相同的节奏字符与字符的传输是同步没有间隔的，是一个区块的形式传输的） 异步 传输（异步通信） 异步传输将比特分成小组进行传送，小组可以是8位的1个字符或更长。发送方可以在任何时刻发送这些比特组，而接收方不知道它们会在什么时候到达。传送数据时，加一个字符起始位和一个字符终止位（一个常见例子，在键盘上敲字符，不确定什么时候输入，这个就是异步传输） 起始位和终止位通常默认为0和1，反过来也一样 区别 同步通信和异步通信的主要区别是前者有公共时钟，总线上的所有设备按统一的传输周期进行信息传输，发送方和接收方通信双方是否按约定好的时序进行联络。后者没有公共时钟，没有固定的传输周期，采用应答方式通信 关于数据传输速率的术语 码元 是指用一个固定时长的信号波形（数字脉冲），代表不同离散数值的基本波形，是数字通信中数字信号的计量单位，这个时长内的信号称为k进制码元，而该时长称为码元宽度（一个波形代表的2进制个数就是宽度，如4进制码元宽2）。当码元的离散状态有M个时（M大于2），此时码元为M进制码元 1码元可以携带多个比特的信息量。例如在使用二进制编码时，只有两种不同的码元，一种代表0状态，另一种代表1状态 4进制码元→码元的离散状态有4个→4种高低不同的信号波形→2个比特能表示 16进制码元→码元的离散状态有16种→16种高低不同的信号波形→4个比特能表示 数字通信系统数据传输速率的两种表示方法 速率也叫数据率，是指数据的传输速率，表示单位时间内传输的数据量。可以用码元传输速率和信息传输速率表示 码元传输速率 别名码元速率，波形速率，调制速率，符号速率等 表示单位时间内数字通信系统所传输的码元个数（也可称为脉冲个数或信号变化的次数），单位是波特（Baud），1波特表示数字通信系统每秒传输一个码元。 坑：如果两个电平是连续的，信号依然是有变化的，从一个信号变为另一个信号，从一个码元到了另一个码元 1s传输多少个码元 例：若2秒内传输4800个码元，码元传输速率是多少 答：2400B 数字信号有多进制和二进制之分，但码元速率与进制数无关，只与码元长度(宽度）T有关 𝑅𝐵=1𝑇𝐵 信息传输速率 别名信息速率，比特速率，表示单位时间内数字通信系统传输的二进制码元个数（即比特数），单位是比特/秒（b/s） 1s传输多少个比特 关系 若一个码元携带n bit的信息量，则M Baud的码元传输速率所对应的信息传输速率位M×n bit/s 思考题 某—数字通信系统传输的是四进制码元 4s传输了8000个码元  求系统的码元传输速率是多少？信息传输速率是多少？若另一通系统传输的是十六进制码元 6s传输了7200个码元 求他的码元传输速率是多少？信息传输速率是多少？并指出哪个系统传输速率快？ 四进制码元系统 码元传输速率8000/4=2000Baud，信息传输速率2000×log24=4000b/s 十六进制码元系统 码元传输速率7200/6=1200Baud，信息传输速率1200×log216=4800bit/s 系统传输的是比特流，通常比较的是信息传输速率，所以传输十六进制码元的通信系统传输速率较快 已知八进制数字信号的传输速率为1600B。试问变换成二进制数字信号时的传输速率是多少？4800b/s 已知二进制数字信号的传输速率为2400b/s。试问变换成四进制数字信号时，传输速率为多少波特？1200B 带宽 模拟信号系统中 当输入的信号频率高或低到一定程度，使得系统的输出功率成为输入功率的一半时（即-3dB），最高频率和最低频率间的差值就代表了系统的通频带宽，其单位为赫兹（Hz） 数字设备中 表示在单位时间内从网络中的某一点到另一点所能通过的“最高（传输）数据率”/单位时间内通过链路的数量，常用来表示网络的通信线路所能传输数据的能力。单位是比特每秒（bps）b/s[描述的是信道的最优性能，拥有更宽的带宽，也就是有更大的信息运送能力]

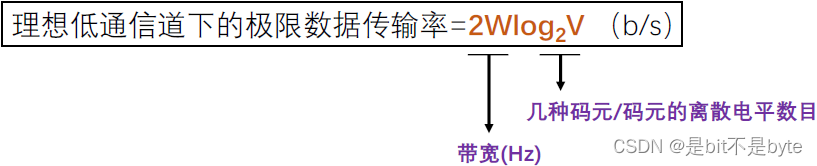

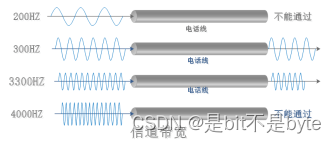

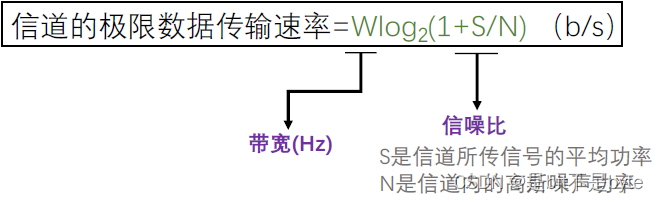

两个 公式	失真 有失真 但可识别 失真大 无法识别 影响失真程度的因素 传输媒体质量 码元传输速率 信号传输距离 噪声干扰 失真的一种现象→码间串扰 信号带宽是信道能通过的最高频率和最低频率之差。 3300HZ-300HZ =3000HZ      ↑信号带宽 码间串扰：接收端收到的信号波形失去了码元之间清晰界限的现象 奈氏准则（奈奎斯特定理）极限码元传输速率 定义 在理想低通（理想指无噪声，无电磁干扰，低通指带宽受限，低于最高频率的可以通过）条件下，为避免码间串扰，极限码元传输速率为2W Baud，W是信道带宽，单位是Hz 只有在这两个公式中带宽才用Hz 公式 极限数据传输速率=极限码元数据传输速率2W×码元携带比特数𝐥𝐨𝐠𝟐𝑽 特点 由于码元的传输速率受奈氏准则的制约，所以要提高数据的传输速率，就必须设法使每个码元能携带更多个比特的信息量，这就需要采用多元制的调制方法 奈氏准则给出了码元传输速率的限制，但并没有对信息传输速率给出限制（为了避免码间串扰，给码元传输速率一个上限值2W，但并未限制数据传输速率，即没有对码元可以对应多少个二进制位数作出限制） 在任何信道中，码元传输的速率是有上限的。若传输速率超过此上限，就会出现严重的码间串扰问题，使接收端对码元的完全正确识别成为不可能 信道的频带越宽（即能通过的信号高频分量越多），就可以用更高的速率进行码元的有效传输。 例题 在无噪声的情况下，若某通信链路的带宽为3kHz，采用4个相位，每个相位具有4中振幅的QAM调制技术，则该条通信链路的最大数据传输率是多少？ 信号有4×4=16种变化 最大数据传输率=2×3k×log216=24kb/s 信噪比 背景 噪声存在于所有电子设备和通信信道中。由于噪声随机产生，它的瞬时值有时会很大，因此噪声会使接收端对码元的判决产生错误。但是噪声的影响是相对的，若信号较强，那么噪声影响相对较小。因此，信噪比就很重要 定义 信噪比=信号平均功率噪声平均功率（一般题目会给，不需要求），常记为S/N，并用分贝（dB）作为度量单位，即 信噪比（dB）=10𝐥𝐨𝐠𝟏𝟎(𝐒/𝐍)数值等价，只是表示方法不同 例如，当S/N=10时，信噪比为10dB，而当S/N=1000时，信噪比为30dB 香农定理 极限数据传输速率 定义 在带宽受限且有噪声的信道中，为了不产生误差，信息的数据传输速率有上限值，即极限数据传输速率 公式 一般来说题目只给出信噪比，然后通过信噪比（dB）=10𝐥𝐨𝐠𝟏𝟎(𝐒/𝐍)来反向计算出S/N，最后带入公式求出极限数据传输速率 特点 从香农定理可以看出，若信道带宽W或信噪比S/N没有上限（不可能），那么信道的极限信息传输速率也就没有上限 信道的带宽或信道中的信噪比越大，则信道的极限传输速率就越高 对一定的传输带宽和一定的信噪比，信息传输速率的上限就确定了 只要信息的传输速率低于信道的极限传输速率，就一定能找到某种方法来实现无差错的传输 香农定理得出的为极限信息传输速率，实际信道能达到的传输速率要比它低不少 例题 电话系统的典型参数是信道带宽为3000Hz，信噪比为30dB，则该系统最大数据传输速率是多少？ 30dB=10log10(S/N) 则S/N=1000 信道的极限数据传输速率=Wlog2(1+S/N)=3000×log2(1+1000)≈30kb/s 奈氏准则 香农定理 内忧：带宽受限无噪声条件下，为了避免码间串扰，码元传输速率的上限为2W Baud 外患：带宽受限有噪声条件下的信息传输速率 理想低通信道下的极限数据传输速率=𝟐𝐖𝐥𝐨𝐠𝟐𝑽 信道的极限数据传速率=𝐖𝐥𝐨𝐠𝟐(𝟏+𝐒/𝐍) 要想提高数据率，就要提高带宽/采用更好的编码技术 要想提高数据率，就要提高带宽/信噪比 例题 二进制信号在信噪比为127：1的4KHz信道上传输，最大的数据速率可达多少？ 奈氏：2×4000×log22=8000b/s ✔ 香农：4000×log2(1+127)=28000b/s 一般如果即给了V又给了S/N，那么两种都得算，取较小的那个即为最大数据传输率

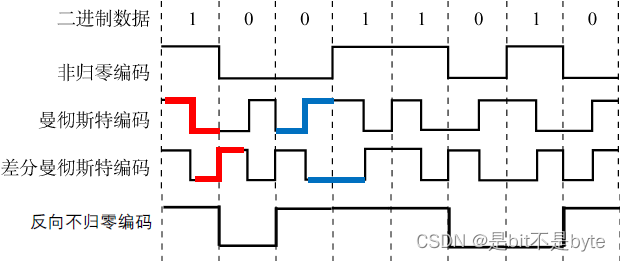

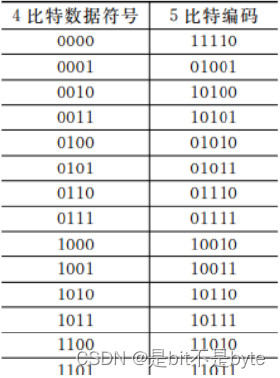

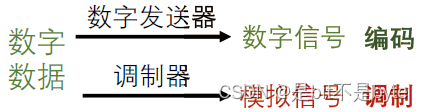

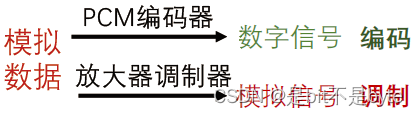

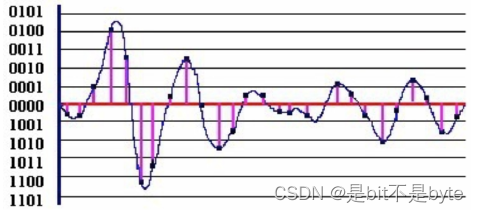

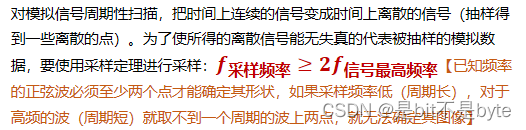

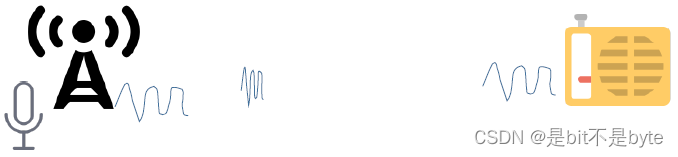

编码与调制	基带信号与宽带信号 信道 (前情提要) 信号的传输媒介。一般用来表示向某一个方向传送信息的介质，因此一条信道线路往往包含一条发送信道和一条接收信道 信道上传送信号的两种形式 基带 信号 将数字信号1和0直接用两种不同的电压表示，再送到数字信道上去传输（基带传输）【基带信号就是把数字信号不经过调制，直接进行传输】 来自信源的信号，像计算机输出的代表各种文字或图像文件的数据信号都属于基带信号。基带信号就是发出的直接表达了要传输的信息的信号，比如我们说话的声波就是基带信号。 宽带 信号 将基带信号进行调制后形成的频分复用模拟信号，再传送到模拟信道上去传输（宽带传输） 把基带信号经过载波调制后，把信号的频率范围搬移到较高的频段以便在信道中传输（即仅在一段频率范围内能通过信道） 在传输距离较近时，计算机网络采用基带传输方式 （近距离衰减小，从而信号内容不易发生变化） 在传输距离较远时，计算机网络采用宽带传输方式 （远距离衰减大，即使信号变化大也能最后过滤出来基带信号） （1）非归零编码【NRZ】 （2）曼彻斯特编码 （3）差分曼彻斯特编码 （4）归零编码【RZ】 （5）反向不归零编码【NRZI】 （6）4B/5B编码 数字数据编码为数字信号 （1）非归零编码【NRZ】：高1低0编码容易实现，但没有检错功能，且无法判断一个码元的开始和结束，以至于收发双方难以保持同步 （4）归零编码【RZ】：信号电平在一个码元之内都要恢复到零的这种编码方式（处于低电平的时间非常多，持续比较久，相当于信道都没怎么去用它，不推荐使用） （5）反向不归零编码【NRZI】：信号电平翻转表示0，信号电平不变表示1（对于全0电平会一直翻转，接收端容易接收，如果全1，接收端不知道你一共发送了多少个1，就需要建立一个新的信道，发送端和接收端确定好每一个时钟周期每一段是多久） （2）曼彻斯特编码：将一个码元分成两个相等的间隔，前一个间隔为低电平后一个间隔为高电平表示码元1；码元0则正好相反。也可以采用相反的规定。该编码的特点是在每一个码元的中间出现电平跳变，位于中间的跳变既作时钟信号（可用于同步），又作数据信号，但它所占的频带宽度（2个表示1个）是原始的基带宽度的两倍。每一个码元都被调成两个电平，所以数据传输速率只有调制速率的1/2（相当于01表示1，10表示0，码元减了一半/脉冲速度一样，但是曼传两个脉冲才表示1b的数据）【发射电磁脉冲的速度一样的情况下，曼彻斯特编码只表示了一半的数据】 （3）差分曼彻斯特编码：同1异0（遇1不变遇0跳变）常用于局域网传输，其规则是：若码元为1，则前半个码元的电平与上一个码元的后半个码元的电平相同，若为0，则相反。该编码的特点是，在每个码元的中间，都有一次电平的跳转，可以实现自同步，且抗干扰性强于曼彻斯特编码。 （6）4B/5B编码：比特流中插入额外的比特以打破一连串的0或1，就是用5个比特来编码4个比特的数据，之后再传给接收方，因此称为4B/5B。编码效率为80%。只采用16种对应16种不同的四位码，其他16种作为控制码（帧的开始和结束，线路的状态信息等）或保留。 数字数据调制为模拟信号 数字数据调制技术在发送端将数字信号转为模拟信号，而在接收端将模拟信号还原为数字信号，分别对应于调制解调器的调制和解调过程。 幅移键控（Amplitude-shift keying）调幅（AM）载波的振幅随基带数字信号而变化 频移键控（Frequency-shiftkeying）调频（FM）载波的频率随基带数字信号而变化 相移键控（Phase-shiftkeying）调相（PM）载波的初始相位随基带数字信号而变化 正交振幅调制QAM 为了达到更高的信息传输速率，必须采用技术上更为复杂的多元制的振幅相位混合调制方法，如正交振幅调制QAM 答：有4×4=16种波形→16种码元，需要log216=4bit才能表示这16种波形，1200×4=4800b/s 模拟数据编码为数字信号 计算机内部处理的是二进制数据，处理的都是数字音频，所以需要将模拟音频通过采样，量化转换成有限个数表示的离散序列（即实现音频数字化） 最典型的例子就是对音频信号进行编码的脉（冲编）码调制（PCM），在计算机应用中，能够达到最高保真水平的就是PCM编码，被广泛用于素材保存及音乐欣赏，CD，DVD以及我们常见的WAV文件中均有应用。它主要包括三步：抽样，量化，编码 抽样 对模拟信号周期性扫描，把时间上连续的信号变成时间上离散的信号（抽样得到一些离散的点）。为了使所得的离散信号能无失真的代表被抽样的模拟数据，要使用采样定理进行采样：𝒇采样频率≥𝟐𝒇信号最高频率【已知频率的正弦波必须至少两个点才能确定其形状，如果采样频率低（周期长），对于高频的波（周期短）就取不到一个周期的波上两点，就无法确定其图像】 量化 把抽样取得的电平幅度值按照一定的分级标度转化为对应的数字值，并取整数，这样把连续的电平值转换为离散的数字量（把它对应的电压或电平值有小数，负数等千奇百怪的值，把它们都统一为整数，并按照一定的分级标准转化为对应的数字值，如5.2V记为5V） 编码 把量化的结果转化为与之对应的二进制编码 模拟数据调制为模拟信号 为了实现传输的有效性，可能需要较高的频率。这种调制方式还可以使用频分复用技术，充分利用带宽资源。在电话机和本地交换机所传输的信号是采用模拟信号传输模拟数据的方式；模拟的声音数据是加载到模拟的载波信号中传输的（面对较大衰减，还能得到一个相对不失真的波形/原始基带信号的波形）

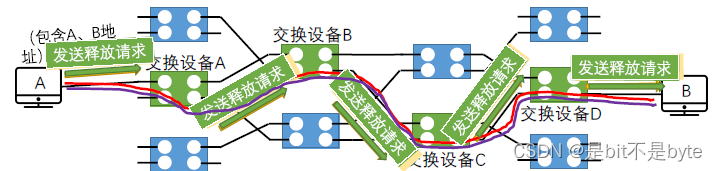

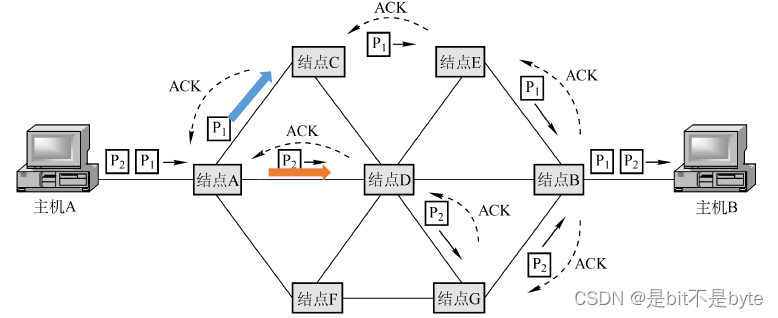

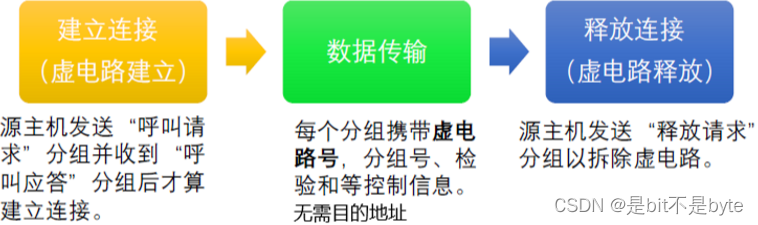

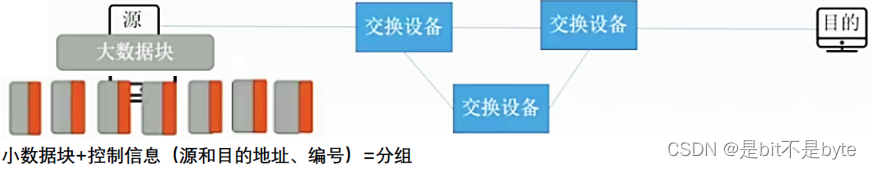

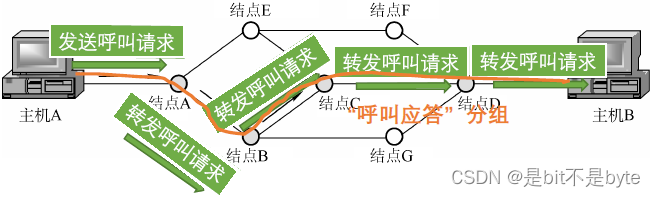

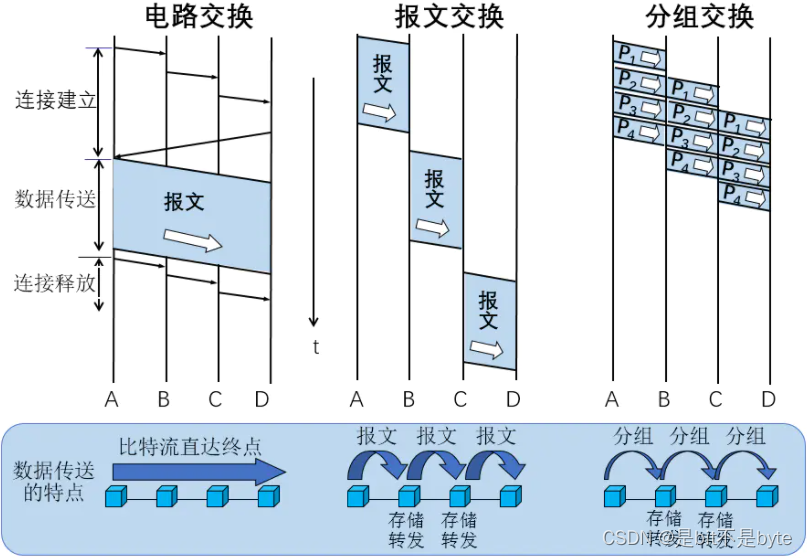

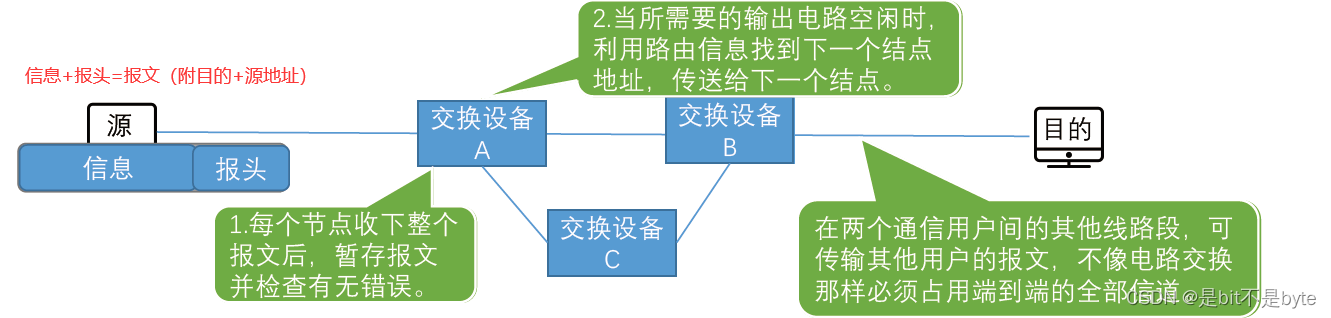

数据交换方式	电路 交换 原理 在数据传输期间，源结点与目的节点之间有一条由中间结点构成的专用物理连接线路，在数据传输结束之前，这条线路一直保持 阶段 特点 独占资源，用户始终占用端到端的固定传输带宽。适用于远程批处理信息传输或系统间实时性要求高的大量数据传输的情况 电路交换优点 电路交换缺点 传输时延小 建立连接时间长 数据顺序传送，无失序问题 线路独占，即使通信线路空闲，也不能供其他用户使用，信道使用效率低 实时性强，双方一旦建立物理通路，便可以实时通信，适用于交互式会话类通信 灵活性差，双方连接通路中的任何一点除了故障，必须重新拨号建立连接，不适应突发性通信。 全双工通信，没有冲突，通信双方有不同的信道，不会争用物理信道 无数据存储能力，难以平滑通信量（如果有大量数据涌入到这些交换设备当中时，没办法存储它们，难以应对数据量的激增，可能导致数据的丢失） 适用于模拟信号和数字信号 电路交换时，数据直达，不同类型，不同规格，不同速率的终端很难相互进行通信（难以规格化） 控制简单，电路的交换设备及控制较简单 无法发现与纠正传输差错，难以在通信过程中进行差错控制（如果数据发生差错，但是在传输过程中没发现，直到传输到目的主机才发现，那么重头再来的代价大） 报文 交换 报文 报文（message）是网络中交换与传输的数据单元，即站点一次性要发送的数据块。报文包含了将要发送的完整的数据信息，其长短很不一致，长度不限且可变 原理 无需在两个站点之间建立一条专用通路，其数据传输单位是报文，传送过程采用存储转发方式 路由信息指的是这个交换设备自己维护着一个较大的路由表，根据这个路由表能判断接下来走哪个或哪几个路由器到目的主机的距离是最短的，以便能尽快到达目的主机 报文交换优点 报文交换缺点 无建立连接，无建立连接时延，用户可随时发送报文 实时性差，不适合传送实时或交互式业务的数据。数据进入交换节点后要经历存储转发过程，从而引起转发时延 动态分配线路，动态选择报文通过的最佳路径，可以平滑通信量(从图中反映出来就是A发到B数据块较多，可以选择A发到C) 只适用于数字信号 提高线路可靠性，某条传输路径发生故障，可重新选择另一条路径传输 提高线路利用率，通信双方在不同的时间一段一段的部分占用这条物理通道，多个报文可共享信道 提供多目标服务：一个报文可同时发往多个目的地址 在存储转发中容易实现代码转换和速率匹配，甚至收发双方可以不同时处于可用状态。这样便于类型，规格和速度不同的计算机之间进行通信。 由于报文长度没有限制，而每个中间结点都要完整地接收传来的整个报文，当输出线路不空闲时，还可能要存储几个完整报文等待转发，要求网络中每个结点有较大的缓冲区。为了降低成本，减少结点的缓冲存储器的容量，有时要把等待转发的报文存在磁盘上，进一步增加了传送时延 分组 交换 分组 大多数计算机网络都不能连续地传送任意长的数据，所以实际上网络系统把数据分割成小块，然后逐块地发送，这种小块就称作分组（packet） 原理 分组交换与报文交换的工作方式基本相同，都采用存储转发方式，形式上的主要差别在于，分组交换网中限制所传输的数据单位长度，一般选128B。发送节点首先对从终端设备发送来的数据报文进行接收，存储，而后将报文划分为一定长度的分组，并以分组为单位进行传输和交换。接收结点将收到的分组组装成信息或报文。 需要编号的原因：因为分组从源主机发送出去时可以到处跑，如第一个分组走上面一条路，第二个分组走下面的路，具体选择哪条路走取决于当时的网络状况，所以走着走着就散了，所以需要在目的主机通过编号按序重组还原出原来的完整的正确的报文 分组交换优点 分组交换缺点 无建立时延，无需为通信双方预先建立一条专用通信线路，用户可随时发送分组。 尽管分组交换比报文交换的传输时延少，但仍存在存储转发时延，而且其结点交换机必须具有更强的处理能力 线路利用率高，通信双方在不同的时间一段一段的部分占有这条物理通道，多个分组可共享信道 每个分组都要加控制信息，一定程度上降低了通信效率，增加了处理时间 简化了存储管理。因为分组的长度固定，相应的缓冲区的大小也固定，在交换结点中存储器的管理通常被简化为对缓冲区的管理，相对比较容易 加速传输，后一个分组的存储可以和前一个分组的转发并行操作；传输一个分组比一份报文所需的缓冲区小，减少等待发送时间 减少出错几率和重发数据量，提高可靠性，减少传输时延 分组短小，适用于计算机之间突发式数据通信 当分组交换采用数据报服务时，可能出现失序，丢失或重复分组，分组到达目的结点时，要对分组按编号进行排序等工作，增加了麻烦。若采用虚电路服务，虽无失序问题，但有呼叫建立，数据传输和虚电路释放三个过程 三种方式总结 电路交换 整个报文的比特流连续地从源点直达终点，好像在一条管道中传送 特点 端对端通信质量因约定了通信资源获得可靠保障，对连续传送大量数据效率高 报文交换 整个报文先传送到相邻节点，全部存储下来后查找转发表，转发到下一个节点 特点 无须预约传输带宽，动态逐段利用传输带宽对突发式数据通信效率高，通信迅速 分组交换 单个分组（报文的一部分）传送到相邻节点，存储下来后找转发表，转发到下一个节点 特点 具有报文交换之高效、迅速的要点，且各分组小，路由灵活，网络生存性能好 电路交换 报文交换 分组交换 优点 ①通信时延小 ②有序传输 ③没有冲突 ④实时性强 ⑤控制简单 ⑥适用范围广 ①无需建立连接 ②存储转发，动态分配线路 ③提高线路可靠性 ④提高线路利用率 ⑤多目标服务 ①无需建立连接 ②线路利用率高 ③简化了存储管理 ④加速传输 ⑤减少出错概率和重发数据量 缺点 ①建立连接时间长 ②线路独占，使用效率低 ③灵活性差 ④无差错控制能力 ①引起了存储转发时延 ②报文大小不定，需要网络节点有较大的缓存空间 ③需要传输额外的信息量 ①引起了存储转发时延 ②需要传输额外的信息量 ③对于数据服务，存在失序，丢失或重复分组的问题；对于虚电路服务，存在呼叫建立，数据传输和虚电路释放三个过程 数据交换方式的选择 传送数据量大，且传送时间远大于呼叫时间，选择电路交换。电路交换传输时延最小 当端到端的通路有很多段的链路组成时，采用分组交换传送数据较为合适。 从信道利用率上看，报文交换和分组交换优于电路交换，其中分组交换比报文交换的时延小，尤其适合计算机之间的突发式的数据通信 与之有关的计算题（一般忽略传播延迟，分组头部开销，分组拆装时间） ①报文交换：发送端有发送时延，接收端有接收时延 ②分组交换：需要考虑到经过的中间节点（存储转发），全部分组的发送时延+最后一个分组所需要的时间 分组交换的两种类型 数据报方式 过程 源主机（A）将报文分成多个分组，并且加上相关控制信息，依次发送到直接相连的节点（A） 节点A收到分组后，对每个分组差错检测和路由选择，由于网络情况不同分组的下一跳节点可能不同 节点C收到分组P1后，对分组P1进行差错检测，若正确则向节点A发送确认信息，A收到C确认后则丢弃分组P1副本 可能分组并不是按原来正确顺序到达的，需要根据分组编号重组，最后重组为原来完整的报文信息再递交给上一层 特点 分组在交换结点存储转发时，需要排队等候处理，这会带来一定的时延。当通过交换结点的通信量较大或网络发生拥塞时，这种时延会大大增加，交换结点还可根据情况丢弃部分分组【在无连接情况下如果丢弃了部分分组，没关系，它会有一定的机制（差错检测，确认重传让这个分组重新发送，所以这是一个早到还是晚到的问题，分组迟早都会到】 网络具有冗余路径，当某一交换结点或一段链路出现故障时，可相应地更新转发表，寻找另一条路径转发分组，对故障地适应能力强，适用于突发性通信，不适合于长报文，会话式通信 每个分组在传输过程中都必须携带源地址和目的地址，以及分组号 数据报方式为网络层提供无连接服务。发送方可以随时发送分组，网络中的结点可随时接收分组 【无连接服务：不事先为分组的传输确定传输路径，每个分组独立确定传输路径，不同分组传输路径可能不同】 同一报文的不同分组达到目的结点时可能发生乱序，重复与丢失 虚电路方式 虚电路将数据报方式和电路交换方式结合，以发挥两者优点 原理 一条源主机到目的主机类似于电路的路径（逻辑链接），路径上所有结点都要维持这条虚电路地建立，都维持一张虚电路表，每一项记录了一个打开的虚电路的信息。 过程 无需携带目的地址原因：因为连接建立好后，路径唯一确定，分组只能沿着这条路径走。 多了一个虚电路号：其实就是唯一标识它是哪一条电路过来的分组，它的意义在于如果主机B收到大量分组，分组中可能有其他主机发过来的，主机B就会根据虚电路号进行一个分类，再把这几类分组进行还原成几个完整的报文，最后交付给相应的进程 特点 致命弱点：当网络中的某个结点或某条链路出故障而彻底失效时，则所有经过该结点或该链路的虚电路将遭到破坏，要重新建立连接 虚电路方式为网络层提供连接服务。源节点和目的节点之间建立一条逻辑连接，而非实际物理连接 【连接服务：首先为分组的传输确定传输路径（建立连接），然后沿该路径（连接）传输系列分组，系列分组传输路径相同，传输结束后拆除连接】 一次通信的所有分组都通过虚电路顺序传送，分组不需携带源地址，目的地址等信息，包含虚电路号，相对数据包方式开销小，同一报文的不同分组到达目的结点时不会乱序，重复或丢失 分组通过虚电路上的每个结点时，结点只进行差错检测，不需进行路由选择 每个结点可能与多个结点之间建立多条虚电路，每条虚电路支持特定的两个端系统之间的数据传输，可以对两个数据端点的流量进行控制，两个端系统之间也可以有多条虚电路为不同的进程服务 对比 数据报服务 虚电路服务 连接的建立 不要 必须有 目的地址 每个分组都有完整的目的地址 仅在建立连接阶段使用，之后每个分组使用长度较短的虚电路号 路由选择 每个分组独立的进行路由选择和转发 属于同一条虚电路的分组按照同一路由转发 分组顺序 不保证分组的有序到达 保证分组的有序到达 可靠性 不保证可靠通信，可靠性由用户主机来保证 可靠性由网络保证 对网络故障的适应性 出故障的结点丢失分组，其他分组路径选择发生变化，可正常传输 所有经过故障结点的虚电路均不能正常工作 差错处理和流量控制 由用户主机进行流量控制，不保证数据报的可靠性 由分组交换网负责，也可由用户主机负责

第二节：传输介质及分类

传输 介质	概念 传输介质也称为传输媒体/传输媒介，它就是数据传输系统中在发送设备和接收设备之间的物理通路 位置 传输媒体并不是物理层。传输媒体在物理层下面，因为物理层是体系结构的第一层，因此有时称传输媒体为0层。在传输媒体中传输的是信号，但传输媒体并不知道所传输的信号代表什么意思。但物理层规定了电气特性，因此能够识别所传送的比特流。物理层是傻瓜，传输媒体连傻瓜都不如 分类 导向性传输介质（导引/有先） 电磁波被导向沿着固体媒体（铜线/光纤）传播 非导向性传输介质（非导引/无线） 自由空间，介质可以是空气，真空，海水等

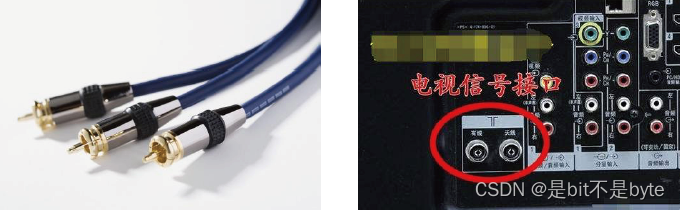

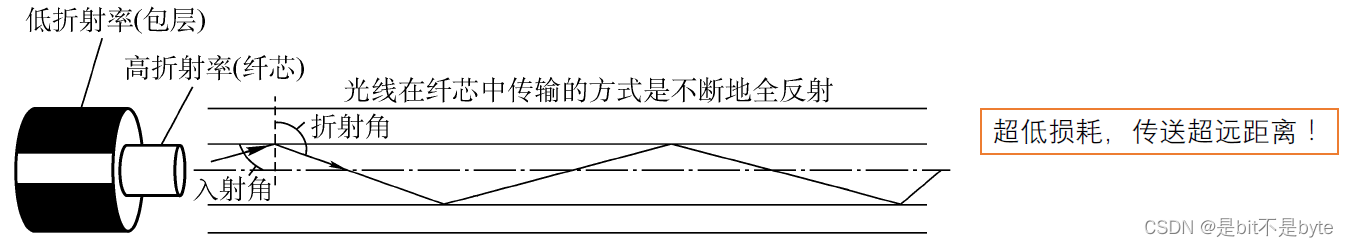

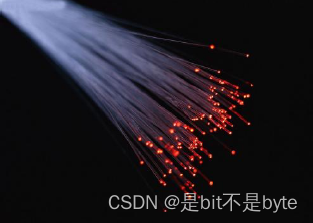

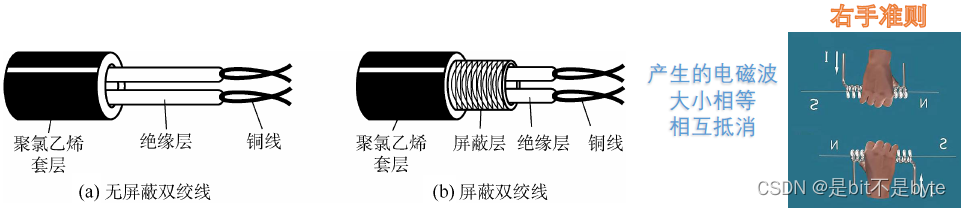

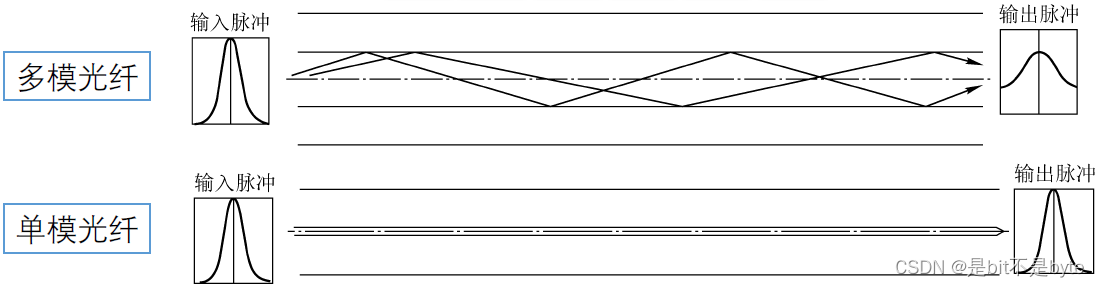

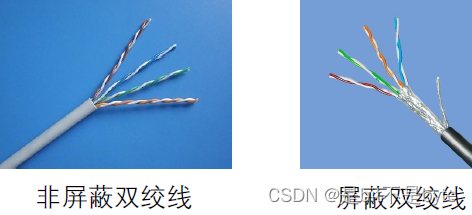

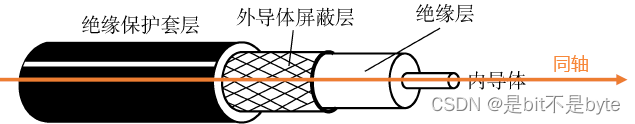

导向性传输介质	双绞线 结构与 介绍 双绞线是古老，又最常用的传输介质，它由两根采用一定规则并排绞合的，相互绝缘的铜导线组成。绞合可以减少对相邻导线的电磁干扰 特点 双绞线价格便宜，是最常用的传输介质之一，在局域网和传统电话网中普遍使用。模拟传输和数字传输都可以使用双绞线，其通信距离一般为几公里到数十公里。距离太远时，对于模拟传输，要用放大器放大衰减的信号；对于数字传输，要用中继器将失真的信号整形 为了进一步提高抗电磁干扰能力，可在双绞线的外面再加上一个由金属丝编织成的屏蔽层，这就是屏蔽双绞线(STP)，无屏蔽层的双绞线就称为非屏蔽双绞线(UTP) 同轴 电缆 结构与介绍 同轴电缆由导体铜质芯线，绝缘层，网状编制屏蔽层（比双绞线屏蔽层效果好），塑料外壳构成。按特性阻抗数值的不同，通常将同轴电缆分为两类：50Ω同轴电缆和75Ω同轴电缆。其中，50Ω同轴电缆主要用于传送基带数字信号，又称为基带同轴电缆，它在局域网中得到广泛应用；75Ω同轴电缆主要用于传送宽带模拟信号，又称为宽带同轴电缆，它主要用于有线电视系统【200米之后，图像质量严重下降，有明显失真感】 同轴电缆VS双绞线 由于外导体屏蔽层的作用，同轴电缆抗干扰特性比双绞线好，被广泛用于传输较高速率的数据，其传输距离更远，但价格较双绞线贵，体积大不能承受缠结压力和弯曲 光纤 介绍 光纤通信就是利用光导纤维（简称光纤）传递光脉冲来进行通信。有光脉冲表示1，无光脉冲表示0。而可见光的频率大约是108MHz，因此光纤通信系统的带宽远远大于目前其它各种传输媒体的带宽 光电 转换 光纤在发送端有光源，可以采用发光二极管或半导体激光器，它们在电脉冲作用下能产生出光脉冲；在接收端用光电二极管做成光检测器，在检测到光脉冲时可还原出电脉冲。 结构 光纤主要由纤芯（实心的）和包层构成，光波通过纤芯进行传导，包层较纤芯有较低的折射率。当光线从高折射率的介质射向低折射率的介质时，其折射角将大于射入角。因此，如果入射角足够大，就会出现全反射，即光线碰到包层时候就会折射回纤芯，这个过程不断重复，光也就沿着光纤传输下去 定义 光源 特点 外观 单模 光纤 一种在横向模式直接传输光信号的光纤（只有一种方向，光线在里面沿直线传播） 定向性很好的激光二极管 衰耗小，适合远距离传输 多模 光纤 有多种传输光信号模式的光纤（有多种方向的入射光线） 发光二极管 易失真，适合近距离传输 一根光缆少则只有一根光纤，多则包括十至数百跟光纤 光纤 特点 传输损耗小，中继距离长（因为损耗小，所以无需在一段近距离放中继器或放大器来放大波形），对远距离传输特别经济 抗雷电和电磁干扰性能好 无串音干扰，保密性好，也不易被窃听或截取数据 体积小，重量轻

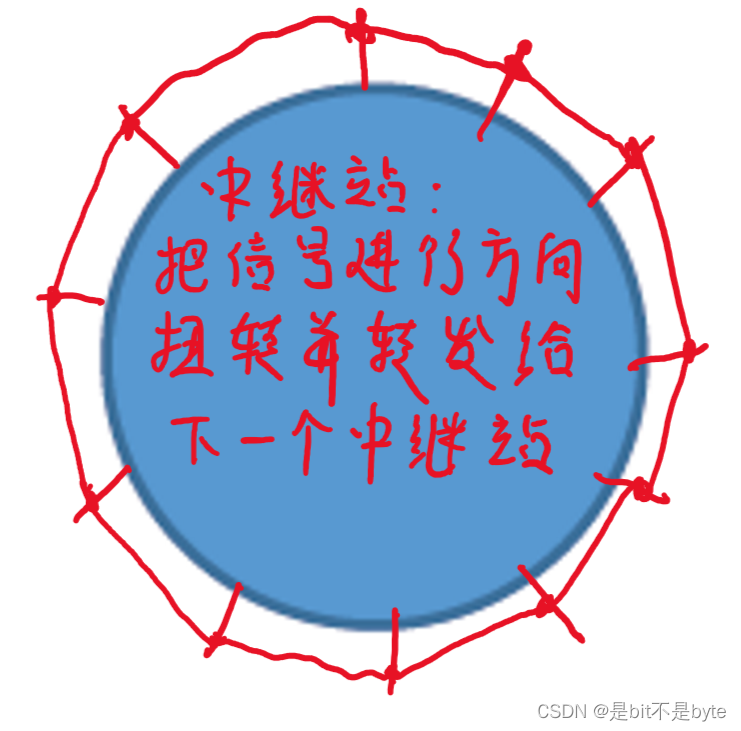

非导向性传输介质	无线电波 【信号向所有方向传播】 较强穿透能力，可传远距离，广泛用于通信领域（如手机通信，无线局域网） 微波 【信号固定方向传播】 微波通信频率较高，频段范围宽，因此数据率很高 地面微波接力通信 卫星通信（把地面中继站移到空中） 三个同步卫星即可实现全球信号覆盖 优点 缺点 通信容量大 距离远 覆盖广 广播通信和多址通信 传播时延长（250-270ms） 受气候影响大（eg：强风，太阳黑子爆发，日凌） 误码率较高 成本高 红外线，激光 【信号固定方向传播】 要把传输的信号分别转换为各自的信号格式，即红外光信号和激光信号，再在空间中传播。微波则不需要转换格式。

第三节：物理层设备

中继器

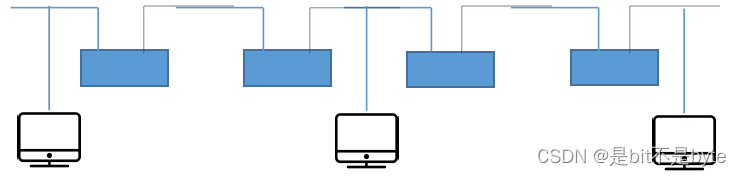

诞生原因 由于存在损耗，在线路上传输的信号功率会逐渐衰减，衰减到一定程度时将造成信号失真，因此会导致接收错误 功能 对信号进行再生（不是简单的将衰减信号放大）和还原，对衰减的信号进行放大，保持与原数据相同，以增加信号传输的距离，延长网络的长度和覆盖范围，一个端口输入一个端口输出 中继器的两端 两端的网络部分是网段，而不是子网，适用于完全相同的两类网络（段）的互连，且两个网段速率要相同。 中继器只将任何电缆上的数据发送到另一端电缆上，它仅作用于信号的电气部分，并不管数据中是否有错误数据或不适用于网段的数据 两端可以连相同媒体，也可连不同媒体（如可一段双绞线，另一端同轴电缆） 中继器两端的网段一定要是同一个协议（中继器不会存储转发，傻） 中继器在局域网环境下，其连接的几个网段仍是一个局域网 中继器工作在物理层，没有存储转发功能，因此无法连接不同速率的局域网，其两端网络是网段 5-4-3规则 网络标准中都对信号的延迟范围做了具体规定，因而中继器只能在规定的范围内进行，否则会网络故障【中继器对于数字信号再生是需要时间的，如果经过了很多中继器，那么中间处理时间很久，网络延迟就非常大，所以需要有限次的使用中继器】 10M以太网（通常使用的以太网）当中使用的就是5-4-3规则 最多不超过5个网段 5个网段内最多只能有4个物理层设备（中继器，集线器） 只有三个网段能挂接计算机（工作站） 中继器和放大器的区别 中继器 放大数字信号，将衰减的信号整形再生 放大器 放大模拟信号，将衰减的信号放大

集线器(多端口中继器)

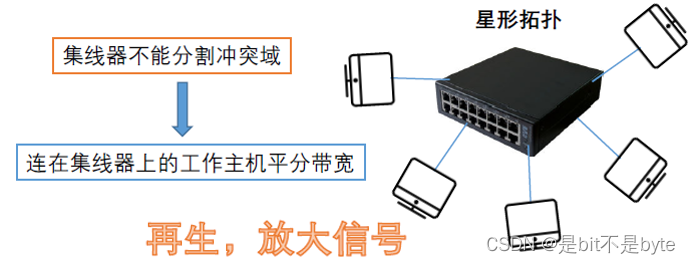

实质 多端口的中继器，工作在物理层 功能 对信号进行再生放大转发，对衰减的信号进行放大，接着转发到其他所有（除输入端口外）处于工作状态的端口上，以增加信号传输的距离，延长网络的长度。不具备信号的定向传送能力，是一个共享式设备（广播）。目的主机通过查看目的地址是不是自己来对传输过来的信息选择保留或者抛弃。 正因为是广播的形式，所以容易产生冲突，如两个主机同时要和另一台主机通信，那么这两台主机同时发送一些信号到集线器上然后发生冲突和碰撞，遇到碰撞只能停下，休息一会，等待某个主机再次发送信号且不产生碰撞为止。 所以集线器是一个大的冲突域，不能分割冲突域，一个时钟周期内只能传输一组信息 逻辑上是总线网，每个端口连接同一个网络的不同网段 半双工工作，吞吐率因此受到限制——带宽10Mb/s的集线器连接5台计算机，每台带宽实际拥有2Mb/s
