因工作需要本人接触到HC32F460芯片,感觉国产芯片的功能越来越强大了。HC32F460芯片可以对芯片的引脚进行灵活的配置,硬件人员为了PCB布线方便而忽视软件编程的问题。国产芯片从以前的模仿到现在的超越。今年官方将DDL库更新到了HC32F460_DDL_Rev3.2.0。网上资料不是很多,本人也是才接触该芯片,因此记录下调试记录供大家学习。
要让芯片运行起来,首先要学会对芯片的时钟进行配置。本人通过XHCode软件迅速学会对HC32F460的时钟进行配置。

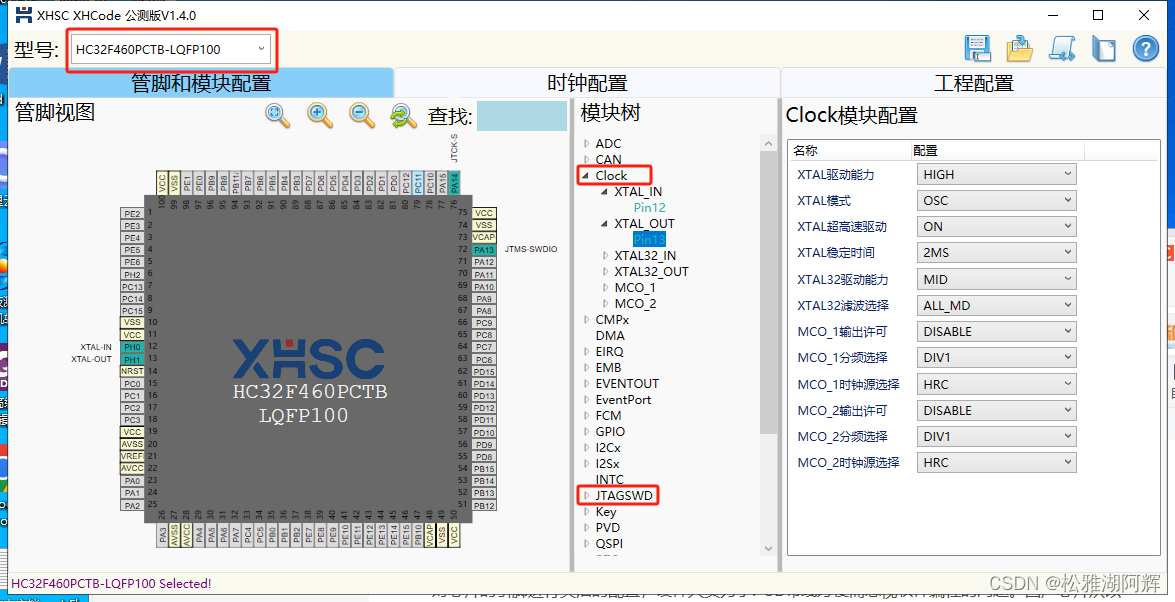

打开XHCode软件,选择HC32F460芯片型号。将SW调试端口打开。再点击Clock,双击Pin12和Pin13,配置这2个引脚作为晶振接入端口。

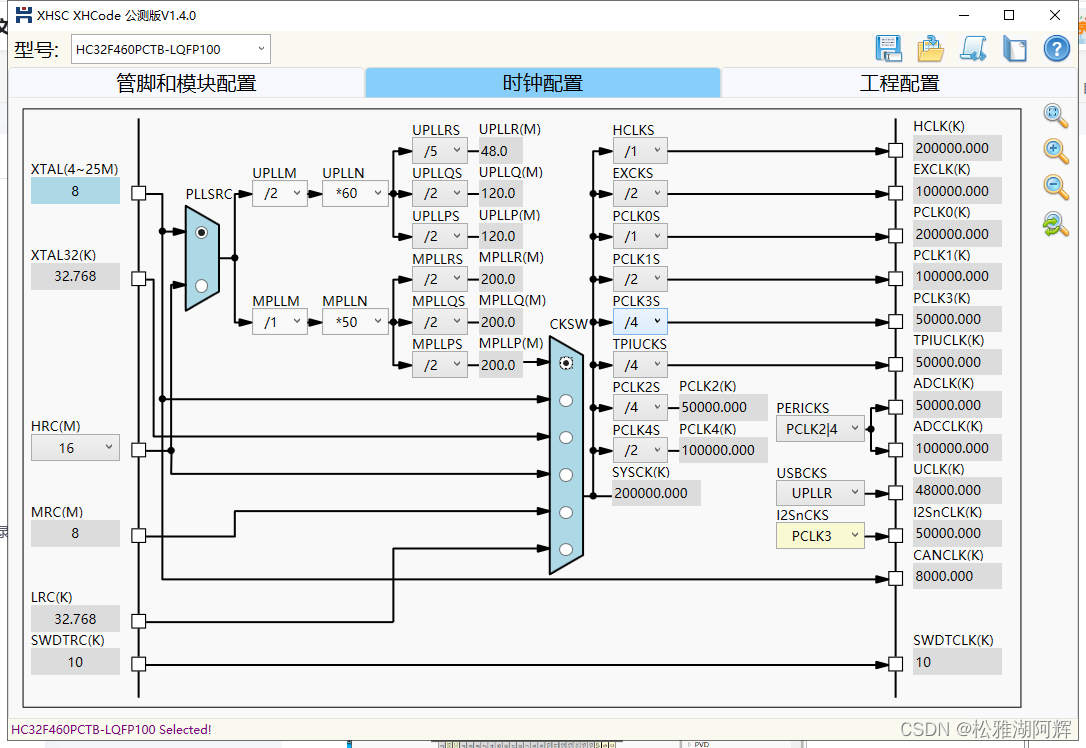

将XHCode软件切换到时钟配置界面。可以对时钟配置进行修改。如果不是8MHZ的晶振可以根据实际需求对时钟配置参数进行修改。

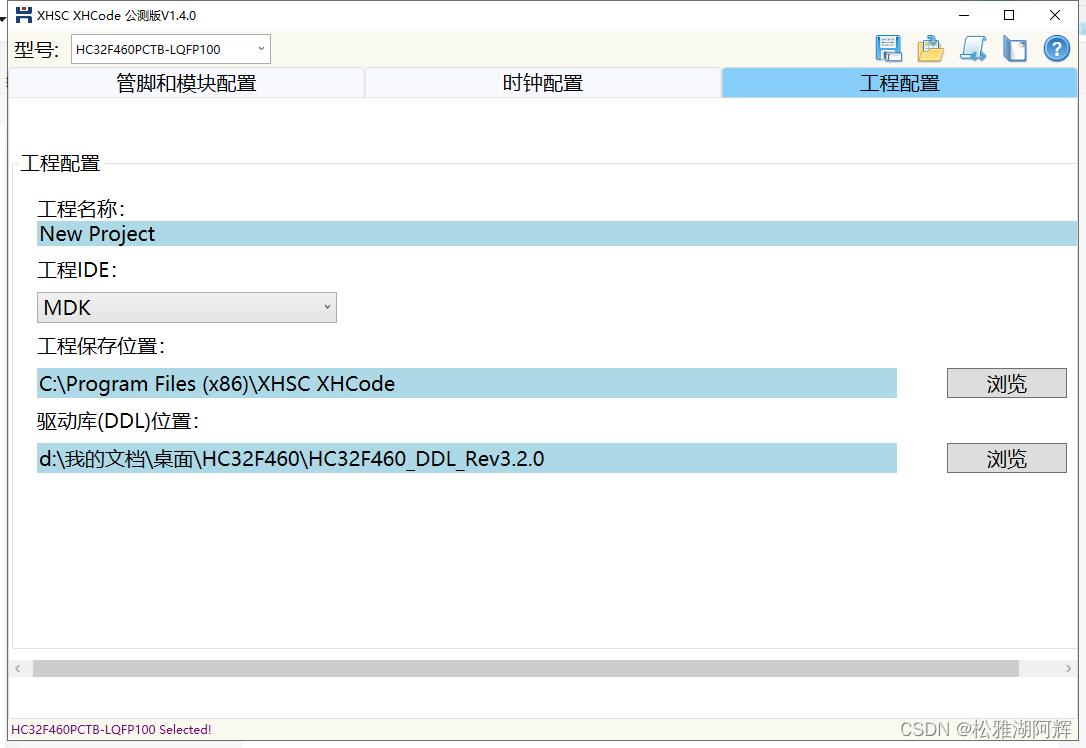

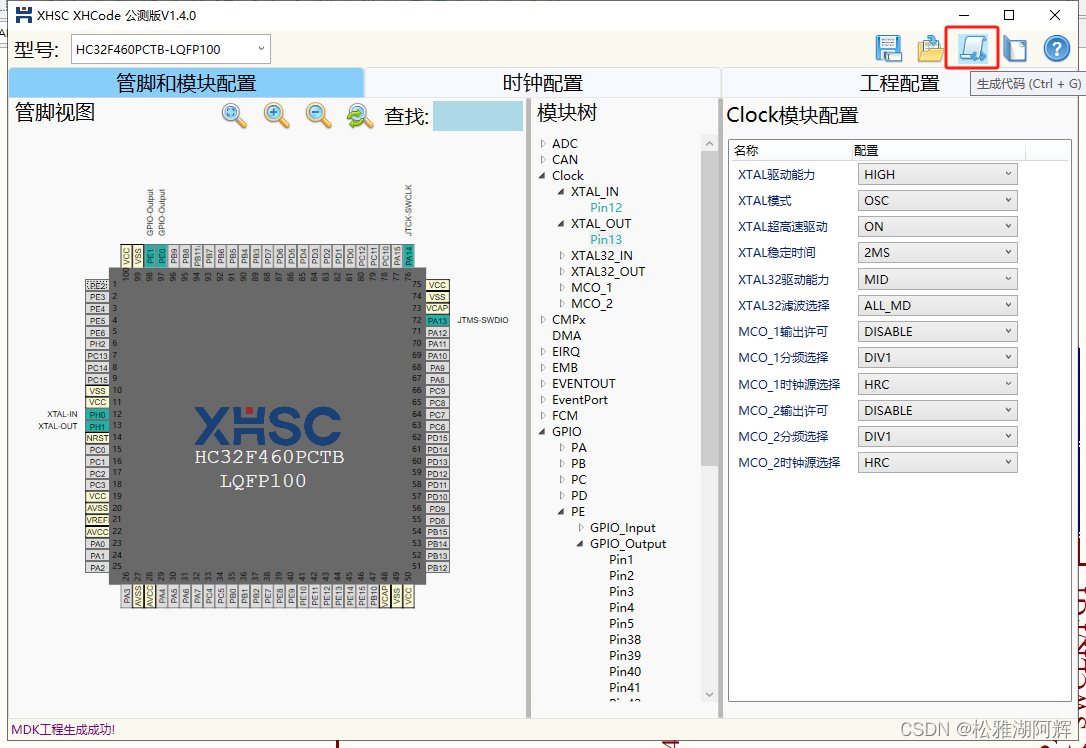

时钟配置和GPIO端口配置好后,在工程配置界面设置好工程名称及工程IDE或,选择工具保持的位置及DDL库的位置后,点击右上角的生成代码就可以生成工程代码。

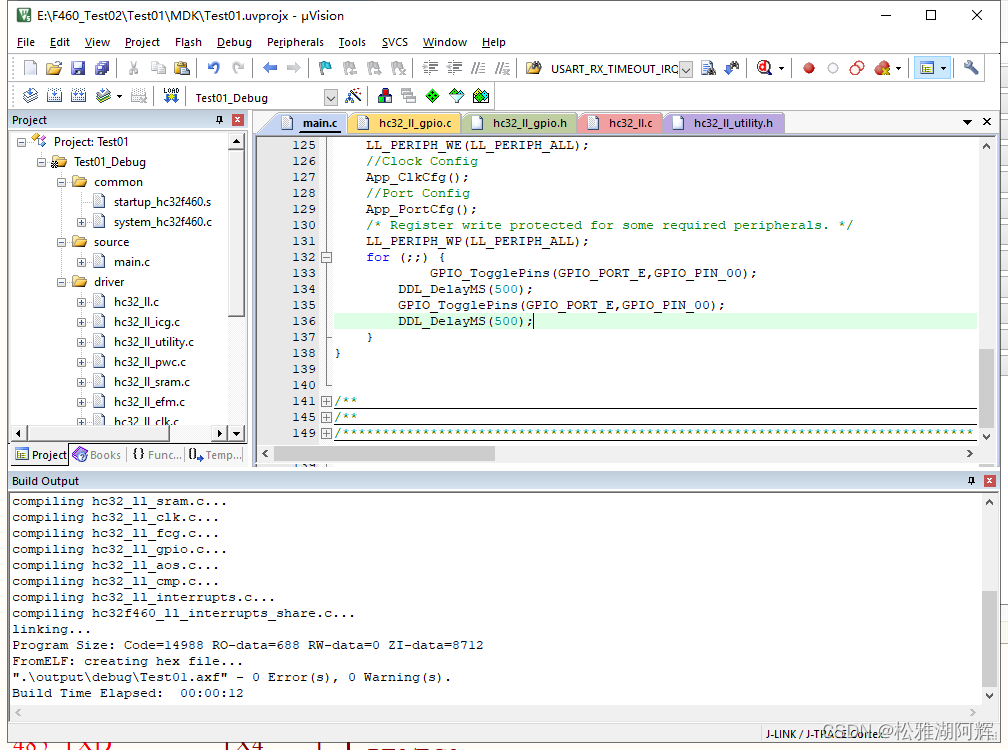

用MDK软件打开后,对软件进行编译,顺利通过没有错误。在程序中加入LED灯闪烁的程序后,重新编译程序后,将程序下载到芯片中,成功的看到LED闪烁。
