[Linux][网络][数据链路层][二][MTU][ARP协议]详细讲解

---

1.MTU

1.认识MTU

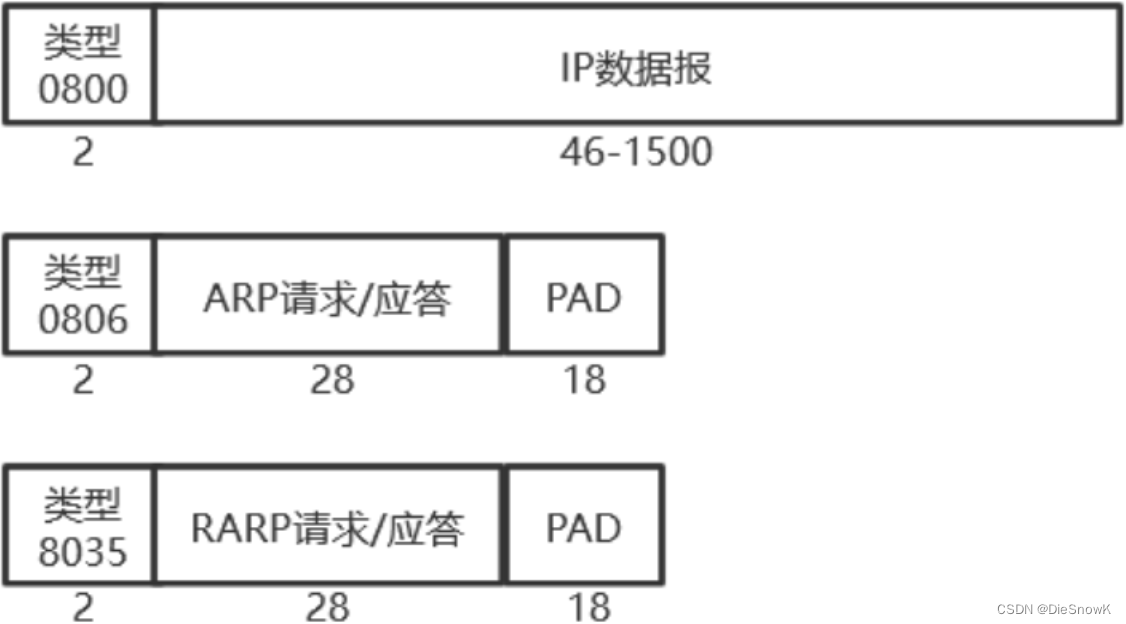

• 以太网帧中的数据长度规定最小46字节，最大1500字节，ARP数据包的长度不够46字节，要在后面补填充位
• 最大值1500称为以太网的最大传输单元(MTU)，不同的网络类型有不同的MTU
• 如果一个数据包从以太网路由到拨号链路上，数据包长度大于拨号链路的MTU了，则需要对数据包进行分片(fragmentation)
• 不同的数据链路层标准的MTU是不同的

2.MTU对IP协议的影响

• 由于数据链路层MTU的限制，对于较大的IP数据包要进行分包
  • 将较大的IP包分成多个小包，并给每个小包打上标签
  • 每个小包IP协议头的16位标识(ID)都是相同的
  • 每个小包的IP协议头的3位标志字段中
    • 第2位置0，表示允许分片
    • 第3位来表示结束标记(当前是否是最后一个小包，是的话置为1，否则置为0)
  • 到达对端时再将这些小包，会按顺序重组，拼装到一起返回给传输层
  • 一旦这些小包中任意一个小包丢失，接收端的重组就会失败，但是IP层不会负责重新传输数据

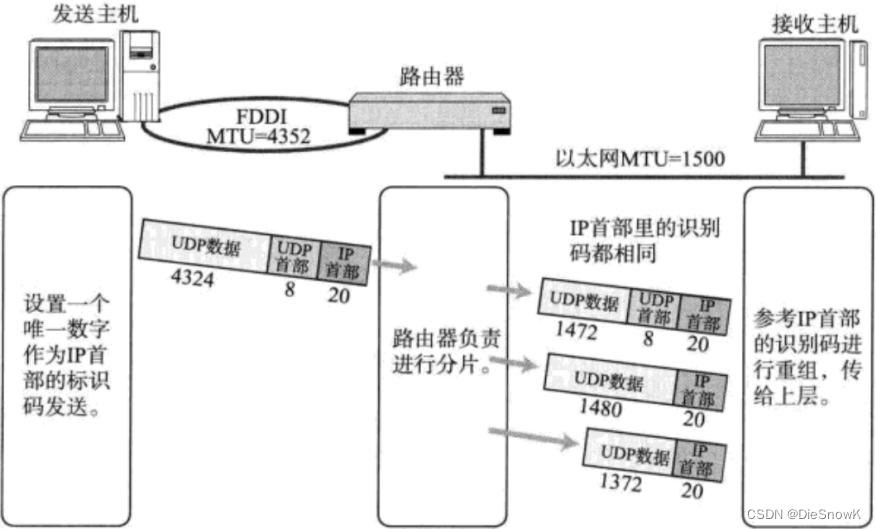

3.MTU对UDP协议的影响

• 一旦UDP携带的数据超过1472(1500 - 20(IP首部) - 8(UDP首部))，那么就会在网络层分成多个IP数据报
• 这多个IP数据报有任意一个丢失，都会引起接收端网络层重组失败
  • 那么这就意味着，如果UDP数据报在网络层被分片，整个数据被丢失的概率就大大增加了

4.MTU对TCP协议的影响

• 对TCP的影响和UDP是一样的，只不过TCP会重传，但是毕竟也是会消耗资源的，所以尽量还是不要分片

  • 因为MAC帧的规定而导致的网路层发生分片，就会增加丢包概率
  • 而为了减少这样的情况，那么此时就应该让IP报文将自身交付给MAC帧时(充当MAC帧的有效载荷的时候)长度不要超过1500，也就是IP报文整体大小不要超过1500

• IP协议要发多大的数据，不由IP协议决定，IP协议就是一个跑腿的，真正的决策(一次发送多大的数据、发多少、丢包了怎么办)是由传输层决定的，所以IP协议也没有办法

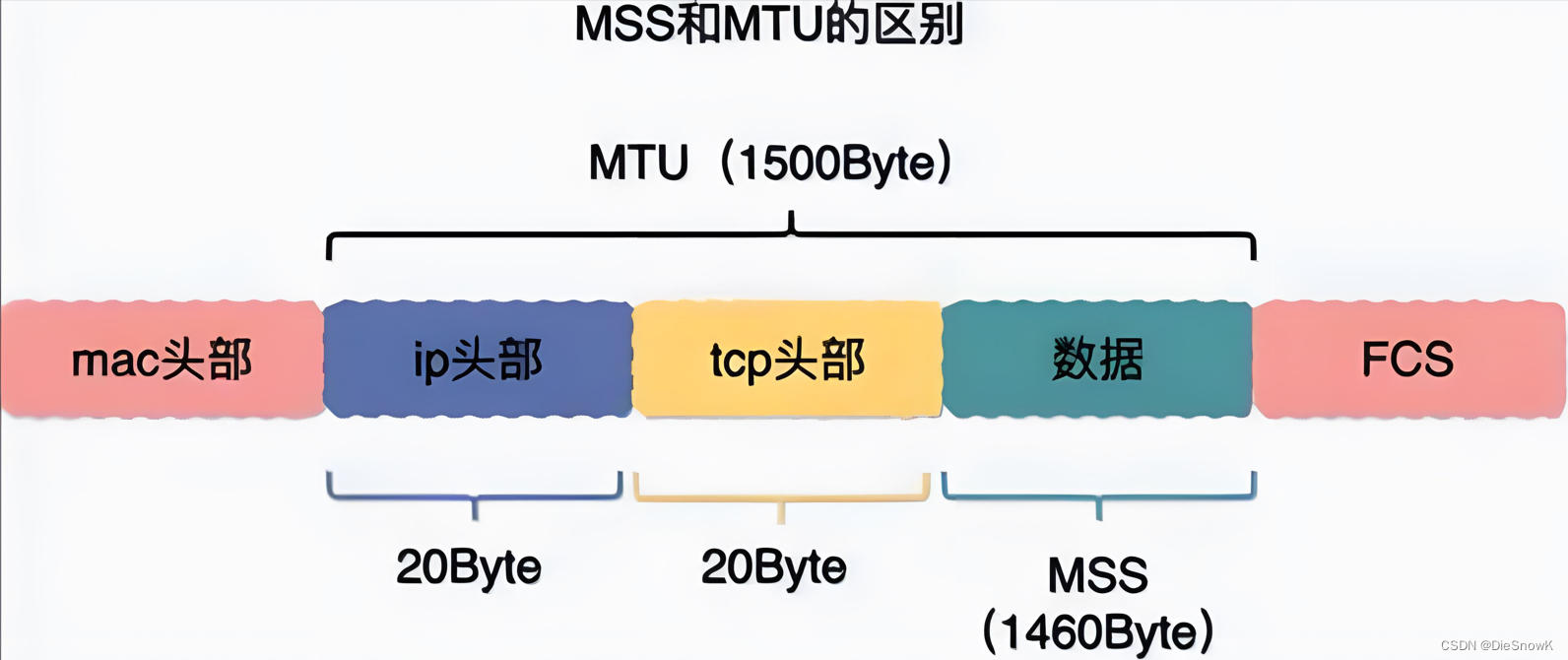

• 所以此时因该能够让TCP单次发送报文的时候，报文的大小不要超过某一个数字：MSS(Maximum segment size，最大段尺寸)

  • MTU = 1500 = IP
  • IP有效载荷 = 1500 - IP报头长度(20) = TCP + 数据 = 1480
  • 数据 = 1480 - TCP报头长度(20) = 1460
  • MSS不能大于1460


• TCP在建立连接的过程中，通信双方会进行MSS协商

  • 在最开始的时候，一个数据都没有发，因为这个MTU有可能会变化，其次发送方也想让接收方知道，其单次发送一个报文的大小 – MSS的大小(为了更顺畅的进行通讯)
  • 所以在进行建立链接的时候，双方就会进行MSS的协商，也就是三次握手的时候，除了会协商双方的接收能力，也会进行协商双方单个报文的大小，尽量减少数据发送体积的问题
  • 最理想的情况下，MSS的值正好是在IP不会被分片处理的最大长度(这个长度仍然是受制于数据链路层的MTU)
  • 双方在发送SYN的时候会在TCP头部写入自己能支持的MSS值
    • MSS的值就是在TCP首部的40字节变长选项中(kind = 2)
  • 然后双方得知对方的MSS值之后，选择较小的作为最终MSS

• 总结：

  • 以上也说明了**分片不是主流，**因为当它们在建立握手的过程中的时候，交换了双方的MSS，而做了这个工作，双方在进行后续的通讯的时候，其中的数据报文的大小也就不会再出现分片问题了

---

2.ARP协议

• 虽然在这里介绍ARP协议，但是需要强调，ARP不是一个单纯的数据链路层的协议，而是一个介于数据链路层和网络层之间的协议

0.情景铺垫

• 对于入口路由器只有F的目标IP地址：
  • IP = 目标网路 + 目标主机 --> 必须知道F的MAC地址 --> 如果没有MAC地址，入口路由器就没有办法在数据连路层封装MAC帧
  • 如果只知道目标主机的IP地址，而不知道对方的MAC地址，也是没办法的
  • 也就是说，需要在同一个网段中通过目标IP，得知对方的MAC地址 --> ARP协议(地址解析协议)
    • 而因为其是在同一个网段中，所以其是一个局域网协议

1.ARP协议的作用

• ARP协议建立了主机IP地址和MAC地址的映射关系
  • 在网络通讯时，源主机的应用程序知道目的主机的IP地址和端口号，却不知道目的主机的硬件地址
  • 数据包首先是被网卡接收到再去处理上层协议的，如果接收到的数据包的硬件地址与本机不符，则直接丢弃
  • 因此在通讯前必须获得目的主机的硬件地址

2.能不能根据路由器 + 该报文的目标IP，确认清楚这个IP一定在它的子网当中？

• 100%能做到，因为当一个报文送来的时候，它的目的IP是知道的，然后可以根据查路由表获取到目标网络，然后再和当前网络所对应的路由表目的网络做比较，来确定报文是否已经到达目标网络
• 最终确定到达目标网络，再根据整体的IP地址，再根据ARP协议获取目标主机F所对应的MAC地址因为(前面已经确定该目标IP一定属于当前网段中)，获取到之后再封装MAC帧，于是便可以将数据转给主机F了

3.以太网协议(MAC帧)与ARP协议之间有什么关系？

• 二者属于在同一个大层(数据链路层)，但是在同一个大层里面分为了不同的层次

  • **上层：**属于局域网协议，ARP协议
  • **最底层：**以太网协议，(最典型)MAC帧


• 这就是为什么以太网帧当中有一个帧类型，它用来表述的要么是ARP、要么是网络层中的协议


4.ARP协议的工作流程

• 源主机发出ARP请求，询问"IP地址是192.168.0.1的主机的硬件地址是多少"，并将这个请求广播到本地网段
  • 以太网帧首部的硬件地址填FF:FF:FF:FF:FF:FF表示广播
• 目的主机接收到广播的ARP请求，发现其中的IP地址与本机相符，则发送一个ARP应答数据包给源主机，将自己的硬件地址填写在应答包中
• 每台主机都维护一个ARP缓存表，可以用arp -a命令查看
  • 缓存表中的表项有过期时间(一般为20分钟)
  • 如果20分钟内没有再次使用某个表项，则该表项失效，下次还要发ARP请求来获得目的主机的硬件地址
• 总结：
  • 先广播
  • 再一对一进行发送
  • 所有逻辑都是封装成MAC帧，在局域网当中完成

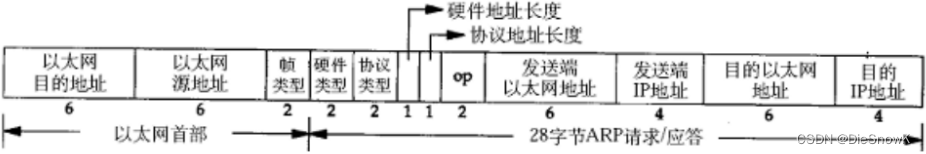

5.ARP协议的格式

• **硬件类型：**这次要进行ARP时，对应的局域网的网络种类/网络的标准/网络的类型
  • 一般固定1：以太网
• **协议类型：**要转换的地址类型
  • 如：想将IP转换为MAC地址…….
  • 一般固定0x0800：为IP地址(未来想将IP转换为MAC地址)
• **硬件地址长度：**对于以太网地址固定为6字节
• **协议地址长度：**对于IP地址固定为4
• 前四个为固定写法，重点是后面的字段
• op字段：
  • 为1表示ARP请求
  • 为2表示ARP应答
• **发送端以太网地址：**发送主机的MAC地址
• **发送端IP地址：**发送主机的IP地址
• 目的以太网地址：
  • ARP请求时：因为目的就是获得目的以太网地址，所以不知道为全F(二进制全1)
  • ARP应答时：为当初发送请求的MAC地址
• **目的IP地址：**目标主机的IP地址
• 为什么需要OP字段？
  • 任何一个主机可能之前向目标主机发送过ARP请求，也就注定了未来会收到对应的ARP应答
  • 任何一台主机，也可能被别人发起ARP请求
  • 所以对于一台主机来讲，其在正常工作的时候即可能对外发送ARP，也可能收到ARP
  • 局域网中：
    • 任何一台主机收到ARP的时候，可能是一个应答，也可能是一个请求
    • 所以需要op进行区分

6.ARP看起来至少进行一次请求和一次应答，是不是每一次发送数据都要这么干？

• 并不需要，因为一般ARP请求成功之后，请求方会暂时将IP和MAC的映射关系暂时保存下来，往后请求时会直接使用缓存当中的IP和MAC的映射关系，拿着MAC地址封装MAC帧，然后进行转发
• 其中这个保存是有时间的
  • 比如说：15分钟。如果超时了，操作系统内核自动将该缓存对应的条目去掉
  • 设置时间原因：当前的目标主机，可能会重启/关机，然后又来一台主机，导致局域网分配的时候重新分配IP地址，如果此时的MAC地址不更新的话，就无法发送数据**(此IP对应了上一台主机的MAC地址)**

7.是不是只在目标主机最终的子网中进行ARP，其他地方会不会发生ARP呢？

• 会，ARP的过程随时可能在网络路径中发生，一个子网中发送主机的缓存中就有可能没有目标主机的MAC地址，这个时候需要使用ARP是再正常不过的，不过正是有缓存的存在，ARP在使用中并不是大量的
• 其实不光是ARP随时可能在路径中发生，IP分片也是
  • 因为数据包在进行路由的时候，整个一条的链路上，每一台主机规定的MTU有可能并不是一样大的
  • 假设发送主机发送的数据大小是1500，而路径上的路由器，有可能对应的MTU比较小，最终也可能在路上进行分片(一般特别少)
  • 因为一般中间路由器都是运营商设置的，所以他们的设置也是精良减少分片，但是并不能说是被彻底的排除了
