使用Visio画各种可视化的流程图之PERT图和日历图

一、PERT图

PETR图:用于项目或任务管理的PERT图表、日程、议程、任务分解结构、关键路径法、项目周期、目标设定和日程表。

步骤如下:

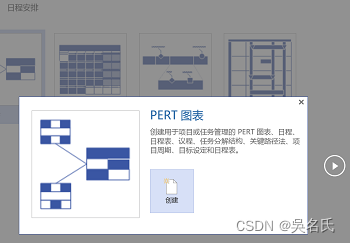

1.点击新建->类别-日程安排-PERT-创建。

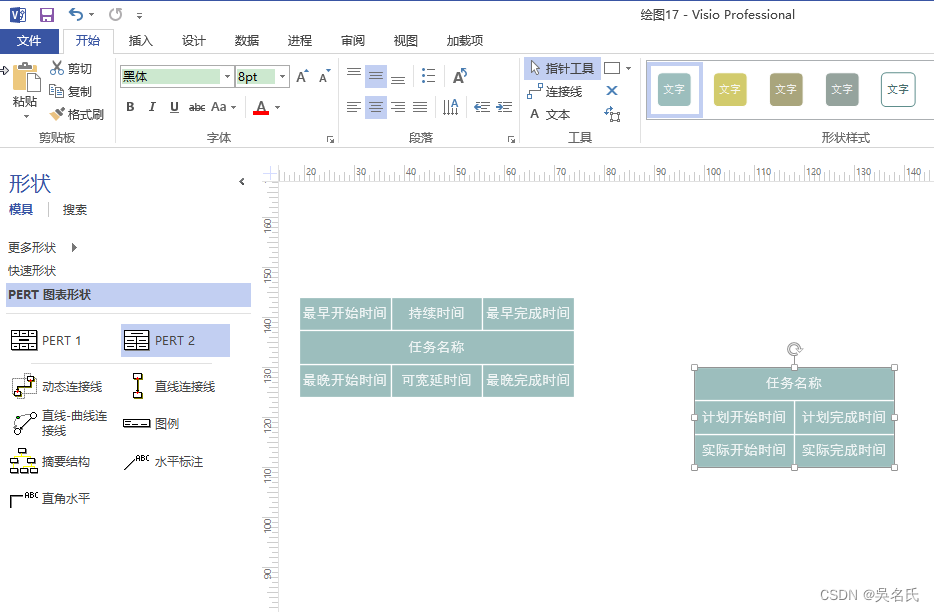

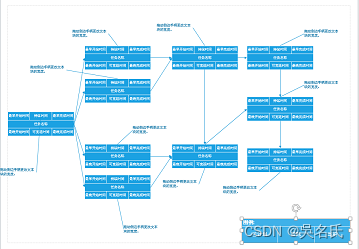

2.拖动PERT1、PERT2到绘图页，并编辑任务属性。

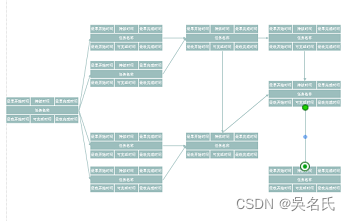

3.根据任务之间的关系进行连接。

4.给任务添加备注，为项目添加图例。



二、日历图

日历图:用于安排日常活动、工作进度等。

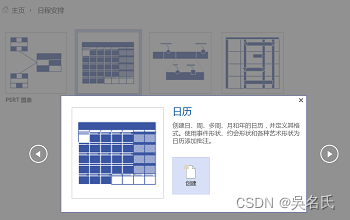

步骤如下:

1.点击新建->类别->日程安排->日历->创建。

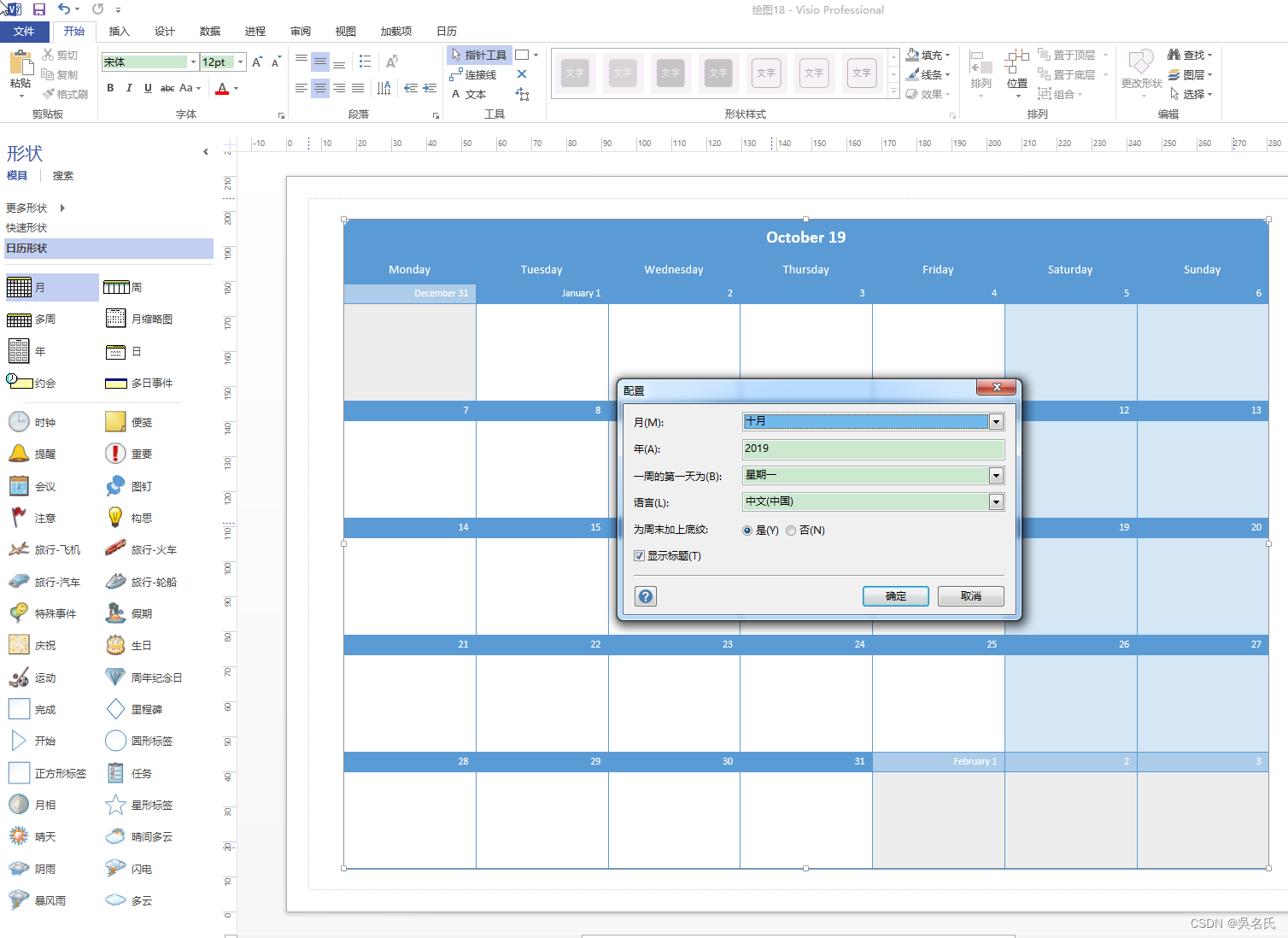

2.拖动月到页面上，并设置配置属性值。

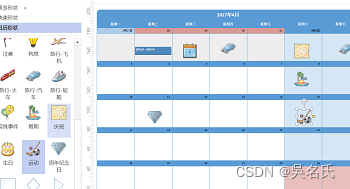

3.将各种相应的活动形状拖到对应的日期上。

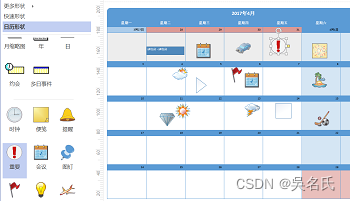

4.可以添加天气、重要性等标记形状。

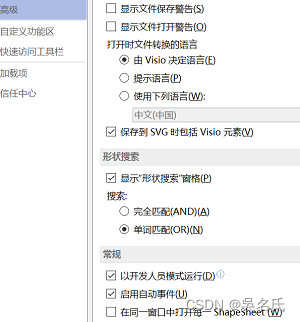

5.如果“配置”不能正常工作，点击文件-选项-高级-常规-“启用自动事件”。
