PCF文件管道信息解析

PCF全称Piping Component File，意为管道组件文件。下面介绍要用到的管道关键点信息：

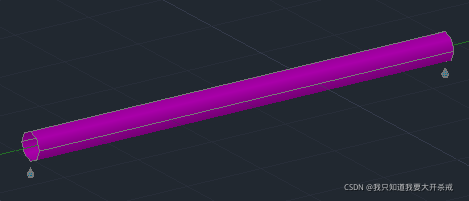

1.一段直线管道

ISOGEN-FILES  ISOCONFIG.FLS
UNITS-BORE  INCH
UNITS-CO-ORDS  INCH
UNITS-WEIGHT  LBS
UNITS-BOLT-DIA  INCH
UNITS-BOLT-LENGTH  INCH
PIPELINE-REFERENCE    1001
    DATE-DMY 09/29/21
    ATTRIBUTE1
    ATTRIBUTE2
    ATTRIBUTE3
    ATTRIBUTE4
    ATTRIBUTE5
    ATTRIBUTE6
    ATTRIBUTE7  1001
    ATTRIBUTE8
    ATTRIBUTE9  Project 1
    PROJECT-IDENTIFIER
    REVISION  0
    AREA
    PIPING-SPEC  100HS01
    INSULATION-SPEC
    TRACING-SPEC
END-POSITION-NULL
    CO-ORDS          -0.2244    335.5525    0.0000
END-POSITION-NULL
    CO-ORDS          -0.2244    265.2444    0.0000
PIPE
    END-POINT        -0.2244    265.2444    0.0000    4.0000
    END-POINT        -0.2244    335.5525    0.0000    4.0000
    ITEM-CODE  100HS01-996
    ITEM-DESCRIPTION  Pipe DIN 2448
    FABRICATION-ITEM
    PIPING-SPEC  100HS01
    TRACING-SPEC
    COMPONENT-ATTRIBUTE1   BOMCOLUMN_Material_
    COMPONENT-ATTRIBUTE2   BOMCOLUMN_SCHClass_
    WEIGHT  0.0000
MATERIALS
ITEM-CODE  100HS01-996
    DESCRIPTION  Pipe DIN 2448
    Schedule
    PressureClass
    Material

END-POSITION部分:

两个END-POSITION部分标明了整段管道的始末端点，暂时用不到这部分，因为需要的是具体的每段管道的信息。

END-POSITION-NULL
    CO-ORDS          -0.2244    335.5525    0.0000
END-POSITION-NULL
    CO-ORDS          -0.2244    265.2444    0.0000

PIPE部分：

每一个PIPE部分可以理解为每一段直线管道的信息，对于当前这个只有一段的直线管道，也就只有一个PIPE部分。在PIPE部分中，关键信息为END-POINT，它是一个四维数，它的前三维标明了这段管道的端点位置，第四维标明了这段管道的半径。

PIPE
    END-P
