海思16DV300 移动侦测

一.原理：

   IVS （ Intelligent Video Surveillance ）是海思媒体处理芯片解决方案中比 IVE （ Intelligent

Video Engine ，智能加速引擎）更高层次的智能视频监控应用 API 。用户基于 IVS 可以

快速开发出相关智能应用。当前 IVS 支持的智能应用有： MD （ Motion Detection ，移

动侦测）。

移动侦测通过检测视频的亮度变化，侦测视频的运动状态，得出视频侦测分析结果。

二.代码实现过程

1.初始化

static HI_S32 SAMPLE_IVE_Md_Init(SAMPLE_IVE_MD_S *pstMd,HI_U32 u32Width,HI_U32 u32Height)
{
    HI_S32 s32Ret = HI_SUCCESS;
    HI_S32 i;
    HI_U32 u32Size;
    HI_U8 u8WndSz;

    for (i = 0;i < SAMPLE_IVE_MD_IMAGE_NUM;i++)
    {
        s32Ret = SAMPLE_COMM_IVE_CreateImage(&pstMd->astImg[i],IVE_IMAGE_TYPE_U8C1,u32Width,u32Height);
        SAMPLE_CHECK_EXPR_GOTO(HI_SUCCESS != s32Ret, MD_INIT_FAIL,"Error(%#x),Create img[%d] image failed!\n", s32Ret,i);
    }

    u32Size = sizeof(IVE_CCBLOB_S);
    s32Ret = SAMPLE_COMM_IVE_CreateMemInfo(&pstMd->stBlob,u32Size);
    SAMPLE_CHECK_EXPR_GOTO(HI_SUCCESS != s32Ret, MD_INIT_FAIL,"Error(%#x),Create blob mem info failed!\n", s32Ret);

    //Set attr info
    pstMd->stMdAttr.enAlgMode                   = MD_ALG_MODE_BG;
    pstMd->stMdAttr.enSadMode                   = IVE_SAD_MODE_MB_4X4;
    pstMd->stMdAttr.enSadOutCtrl                = IVE_SAD_OUT_CTRL_THRESH;
    pstMd->stMdAttr.u16SadThr                   = 100 * (1 << 1);//100 * (1 << 2);
    pstMd->stMdAttr.u32Width                    = u32Width;
    pstMd->stMdAttr.u32Height                   = u32Height;
    pstMd->stMdAttr.stAddCtrl.u0q16X            = 32768;
    pstMd->stMdAttr.stAddCtrl.u0q16Y            = 32768;
    pstMd->stMdAttr.stCclCtrl.enMode            = IVE_CCL_MODE_4C;
    u8WndSz                                     = (1 << (2 + pstMd->stMdAttr.enSadMode));
    pstMd->stMdAttr.stCclCtrl.u16InitAreaThr    = u8WndSz * u8WndSz;
    pstMd->stMdAttr.stCclCtrl.u16Step           = u8WndSz;

    s32Ret = HI_IVS_MD_Init();
    SAMPLE_CHECK_EXPR_GOTO(HI_SUCCESS != s32Ret, MD_INIT_FAIL, "Error(%#x),HI_IVS_MD_Init failed!\n", s32Ret);

MD_INIT_FAIL:

    if(HI_SUCCESS != s32Ret)
    {
        SAMPLE_IVE_Md_Uninit(pstMd);
    }
    return s32Ret;


2.处理过程

    s32Ret = HI_IVS_MD_CreateChn(MdChn,&(pstMd->stMdAttr));
    if (HI_SUCCESS != s32Ret)
    {
        SAMPLE_PRT("HI_IVS_MD_CreateChn fail,Error(%#x)\n",s32Ret);
        return ;
    }

    while (group.running)
    {
      if(s_bStopSignal == FALSE)
      {
            s32Ret = HI_MPI_VPSS_GetChnFrame(s32VpssGrp, as32VpssChn, &stBaseFrmInfo, s32MilliSec);
            if (HI_SUCCESS != s32Ret)
            {
                SAMPLE_PRT("HI_MPI_VPSS_GetChnFrame fail,Error(%#x)\n",s32Ret);
                continue;
            }

            if (HI_TRUE != bFirstFrm)
            {
                s32Ret = SAMPLE_COMM_IVE_DmaImage(&stBaseFrmInfo, &pstMd->astImg[s32CurIdx], bInstant);
                SAMPLE_CHECK_EXPR_GOTO(HI_SUCCESS != s32Ret,EXT_RELEASE,"SAMPLE_COMM_DmaImage fail,Error(%#x)\n",s32Ret);
            }
            else
            {
                s32Ret = SAMPLE_COMM_IVE_DmaImage(&stBaseFrmInfo, &pstMd->astImg[1 - s32CurIdx], bInstant);
                SAMPLE_CHECK_EXPR_GOTO(HI_SUCCESS != s32Ret, EXT_RELEASE,"SAMPLE_COMM_DmaImage fail,Error(%#x)\n",s32Ret);

                bFirstFrm = HI_FALSE;
                goto CHANGE_IDX;//first frame just init reference frame

            }

            s32Ret = HI_IVS_MD_Process(MdChn,&pstMd->astImg[s32CurIdx],&pstMd->astImg[1 - s32CurIdx],NULL,&pstMd->stBlob);
            SAMPLE_CHECK_EXPR_GOTO(HI_SUCCESS != s32Ret, EXT_RELEASE,"HI_IVS_MD_Process fail,Error(%#x)\n",s32Ret);

            SAMPLE_COMM_IVE_BlobToRect(SAMPLE_COMM_IVE_CONVERT_64BIT_ADDR(IVE_CCBLOB_S,pstMd->stBlob.u64VirAddr),&(pstMd->stRegion),IVE_RECT_NUM,8,
            pstMdAttr->u32Width,pstMdAttr->u32Height,stBaseFrmInfo.stVFrame.u32Width,stBaseFrmInfo.stVFrame.u32Height);

            pstBlob = SAMPLE_COMM_IVE_CONVERT_64BIT_ADDR(IVE_CCBLOB_S,pstMd->stBlob.u64VirAddr);

            //printf("u8RegionNum:%d\n",pstBlob->u8RegionNum);
            if(pstBlob->u8RegionNum > 0)
            {
                xTotal = 0;
                st_osddrv_rect_clear(osdHandle);

                   for(i = 0;i < pstBlob->u8RegionNum;i++)
                {
                    printf("(%d,%d)\n",    pstMd->stRegion.astRect[i].astPoint[0].s32X,
                                    pstMd->stRegion.astRect[i].astPoint[0].s32Y);
                    printf("(%d,%d)\n",    pstMd->stRegion.astRect[i].astPoint[1].s32X,
                                    pstMd->stRegion.astRect[i].astPoint[1].s32Y);
                    printf("(%d,%d)\n",    pstMd->stRegion.astRect[i].astPoint[2].s32X,
                                    pstMd->stRegion.astRect[i].astPoint[2].s32Y);
                    printf("(%d,%d)\n",    pstMd->stRegion.astRect[i].astPoint[3].s32X,
                                    pstMd->stRegion.astRect[i].astPoint[3].s32Y);
                    printf("\n");

                    st_osddrv_rect_draw(osdHandle,0,pstMd->stRegion.astRect[i].astPoint[0].s32X*3 ,
                                                    pstMd->stRegion.astRect[i].astPoint[0].s32Y*3 ,
                                                    pstMd->stRegion.astRect[i].astPoint[2].s32X*3 ,
                                                    pstMd->stRegion.astRect[i].astPoint[2].s32Y*3);

                    xTotal += pstMd->stRegion.astRect[i].astPoint[0].s32X + pstMd->stRegion.astRect[i].astPoint[2].s32X;

                   }

                st_osddrv_rect_flush(osdHandle);
            }

CHANGE_IDX:
            //Change reference and current frame index
            s32CurIdx =    1 - s32CurIdx;

EXT_RELEASE:
            s32Ret = HI_MPI_VPSS_ReleaseChnFrame(s32VpssGrp, as32VpssChn, &stBaseFrmInfo);

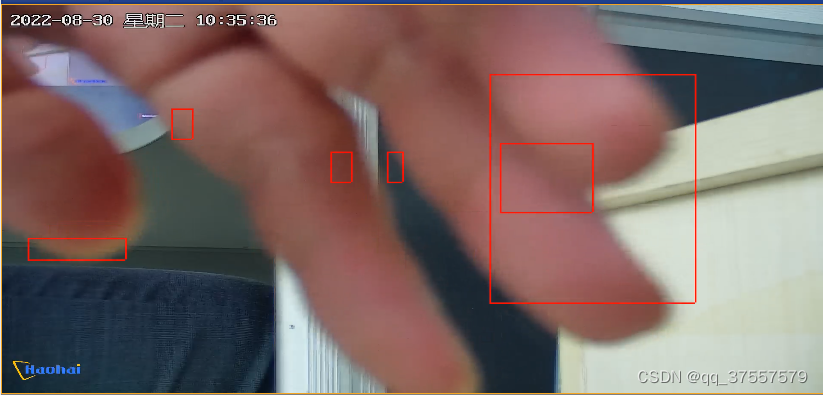

3.结果演示
