Android-ConstraintLayout详解（上）

现在还不用ConstraintLayout是有点守旧了，它是studio 2.2版本主要增加的功能之一，最大的好一句话概括就是：支持可视化编辑xml文件，解决多层布局嵌套的问题，这也就优化了我们的程序，详情请查看：

解析ConstraintLayout的性能优势

由于ConstarintLayout布局可以可视化和代码编写，我们就分别看看这两种方式。

基本用法

基本用法之可视化编写布局文件

  在高版本的studio中默认采用constraintLayout布局，中间有一个textview,我们选中，delete删除.开始一个新的布局编辑。

注：界面默认的TextView的属性有：app:layout_editor_absoluteY

                                                          app:layout_editor_absoluteX

这个是TextView在界面中的纵轴和横轴的绝对坐标（左上角），只是单纯的进行演示，在真机操作的时候是无效的，删除就行了。

1.拖拽布局添加约束

然后我们从左边的Palette拖拽一个TextView,不清楚，这无关紧要。(以下视频存在模糊大家凑活看)

拖拽一个TextView从Palette

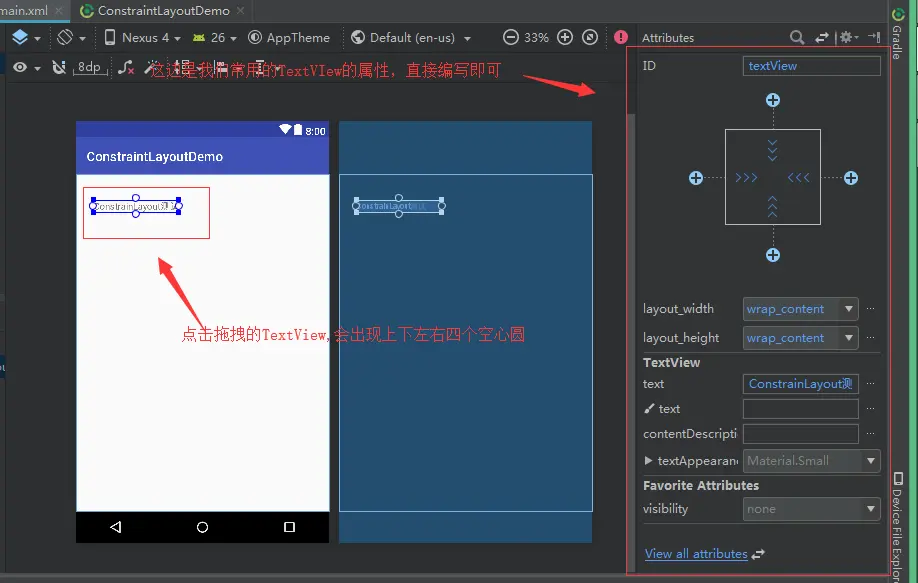

大家看到TextView上下左右四个小空心圆点了吧，我们就是通过这个空心圆点给每个控件添加约束，每个控件的约束都分为垂直和水平两类，一共可以在四个方向(上下左右)上给控件添加约束。

比如我们想让TextView居中：

控件居中显示_腾讯视频

位于某控件之下50dp处：

位于某控件底部50dp处_腾讯视频

2.删除约束

取消约束三种方式：

删除控件某一具体的约束(鼠标放在圆圈上变红后点击即可)

删除控件某一个具体约束_腾讯视频

删除某一个控件的全部约束：选中一个控件，然后它的左下角会出现一个删除约束的图标，点击即可

删除某个控件全部约束_腾讯视频

删除当前页面所有约束：点击工具栏中的删除约束图标即可：

删除某个页面全部约束_腾讯视频

3.Inspector使用

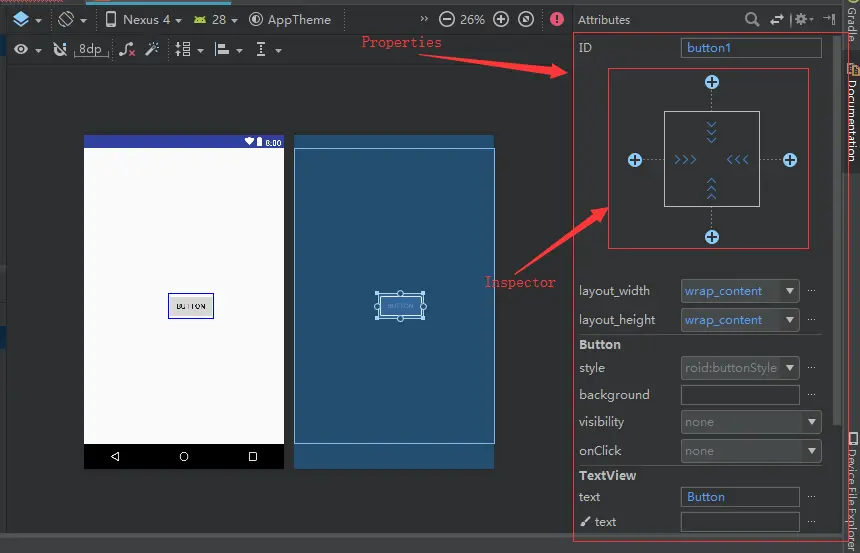

3.1. Inspector在哪里呢？Properties区域的上半部分，被称为Inspector。如图：

在Inspector中有一个纵向的轴和一个横向的轴，这两个轴也是用于确定控件的位置的。如果调整了纵横轴的比例，那么TextView的位置也会改变.，如下：

Inspector纵横轴_腾讯视频

不知道我操作小伙伴注意没,我们的宽充满父类，用的属性是match_costraint，没有match_parent，而且也找不到match_parent这个值，这是因为google在constraintlaout布局已经不推荐match_parent属性了，需要手敲，且与之前的结果不一样。

3.2.我们将Inspector横轴的值变到了最大，为什么还是有间距呢？

原来android默认给控件的每个方向上的约束都默认添加了一个16dp的间距，从Inspector上面也可以明显地看出来这些间距的值。我们只需要直接在控件上改就行了。(视频)

控件自带padding_腾讯视频

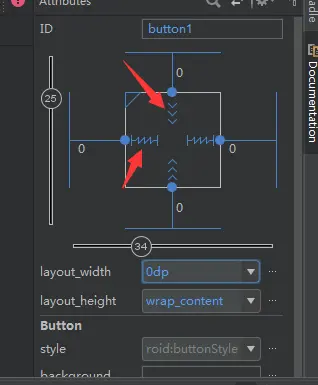

3.3.Inspector中间的正方形区域可以控制大小，有三种模式，点击即可切换。

表示wrap content，这个我们很熟悉了，不需要进行什么解释。

fixed表示固定值，也就是给控件指定了一个固定的长度或者宽度值。

match constraints,它有点类似于match parent，但和match parent并不一样，是属于ConstraintLayout中特有的一种大小控制方式，那我们来看一看他们的区别，看视频:

可以看刚开始我们将下面Button的上边和上面Button的底边添加约束，match constraints的作用效果是充满上边Button以下的所有区域，当我们取消之前的约束，将下面Button的上边的约束条件改为和parent添加约束后，下面Button直接覆盖上面的Button，直接充满全屏了。

总结：match constraints的实现效果和约束条件相关联，是相对的。

4.Guidelines用法：

.Guidelines的使用_腾讯视频

从视频中可以看到，我们从上面的工具栏拖拽了一个垂直和水平的guidelines辅助线，然后默认单位是dp，我点击辅助线的前端设置为百分比，然后确定位置，添加约束。

5.省时省力，自动添加约束

5.1 Autoconnect

Autoconnect可以根据我们拖放控件的状态自动判断应该如何添加约束，比如我们将Button拖拽到界面中，如果接近或者位于水平方向的中央，就会出现一个水平辅助线(guidelines有些类似)，Autoconnec判断我们可能是想水平居中，所以此时你放开手就会自动帮你添加水平居中的约束，如果意图判断不对，建议手动了，主要是辅助作用，很不准确，下面演示一下：

Autoconnect演示_腾讯视频

大家看到了Autoconnect添加的约束，app:layout_constraintStart_toStartOf="parent" 和app:layout_constraintEnd_toEndOf="parent" 与app:layout_constraintLeft_toLeftOf="parent"  和app:layout_constraintRight_toRightOf="parent" 是一个意思。

5.2 Inference

Inference比Autoconnect的功能要更为强大，因为AutoConnect只能给当前操作的控件自动添加约束(也不是100%准确)，而Inference会给当前界面中的所有元素自动添加约束，一键自动生成所有的约束，效果如下：

Inference演示_腾讯视频

基本用法之代码编写布局文件

1.手动敲相关属性

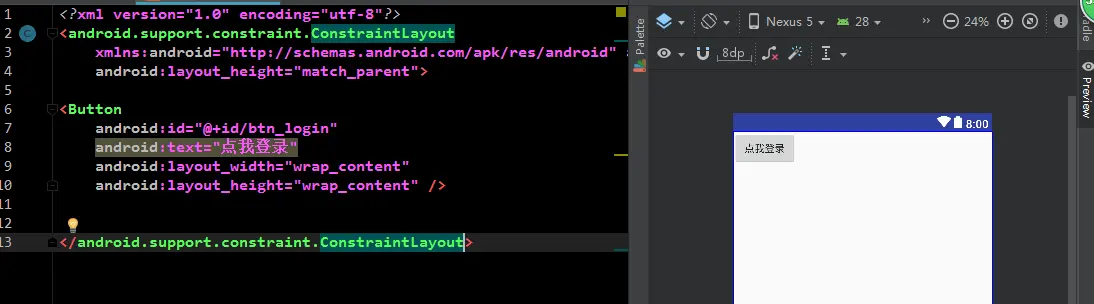

说完了拖拽，我们看一看通常的写法，手动敲相关属性，敲之前，先新建一个xml,放一个Button按钮:

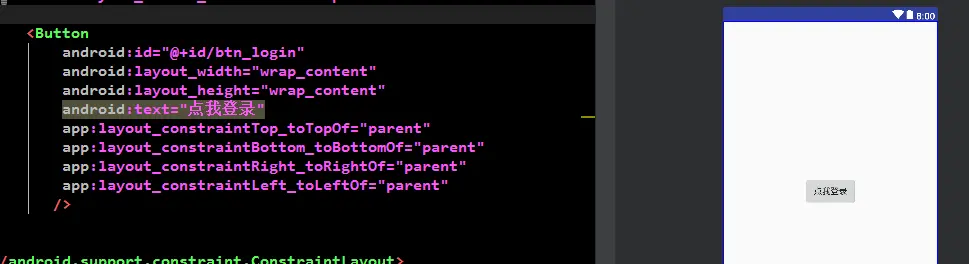

那我们试试让他居中，添加相关约束：

我们看看下面这几个新增的属性是啥意思：

app:layout_constraintTop_toTopOf="parent"

app:layout_constraintBottom_toBottomOf="parent"

app:layout_constraintRight_toRightOf="parent"

app:layout_constraintLeft_toLeftOf="parent"

拿app:layout_constraintTop_toTopOf="parent"来说明：constraintTop意思是添加Top方向的约束，toTopOf意思是去哪个控件的Top方向，="parent" 就是参照的控件。连起来的意思是：给Buton按钮添加一个Top的约束，约束方向是其父类的Top边。其余三个就不说了，其次类推，其他也都类似。

2.MATCH_CONSTRAINT属性

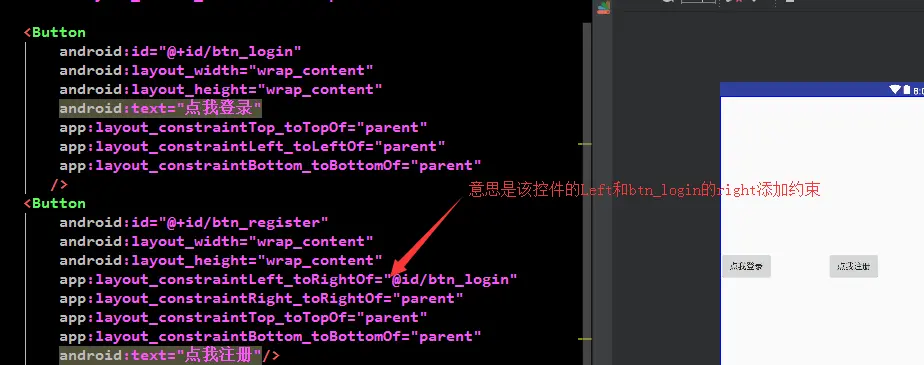

为了测试MATCH_CONSTRAINT属性，我们再来一个注册按钮。

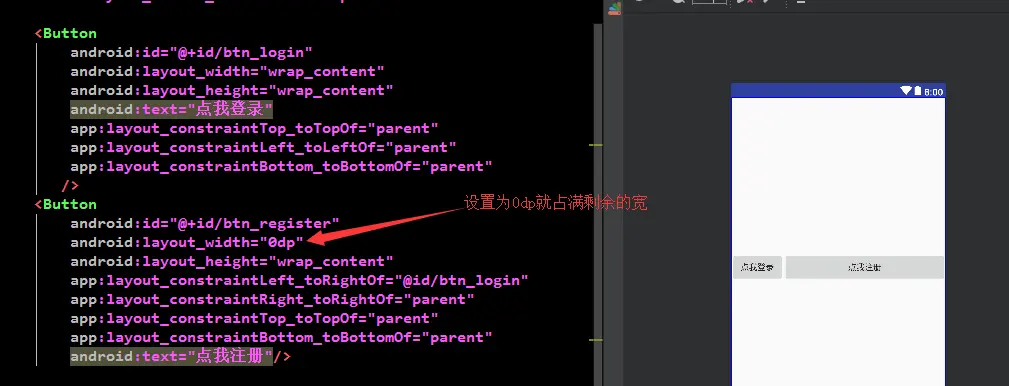

那我们用一下MATCH_CONSTRAINT这个属性，我们让注册按钮的宽设置为：MATCH_CONSTRAINT，结果如下：

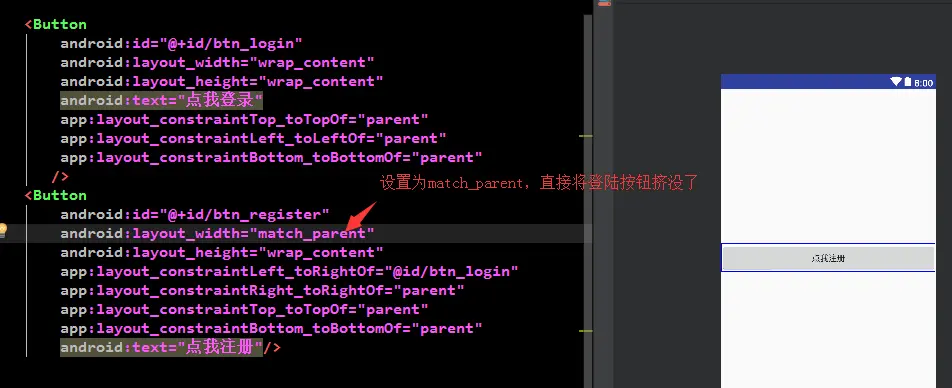

我为什么设置odp呢？应为0dp就代表MATCH_CONSTRAINT的写法，我们代码中的意思就相当于我不设置宽了，让它根据我的约束自适应大小，那我在设置一下match_parent,看看效果：

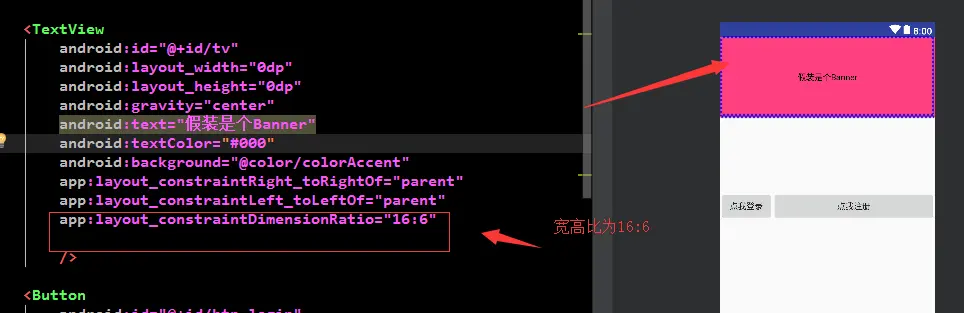

3.设置宽高比(constraintDimensionRatio)

看代码：

也可以这样写：

app:layout_constraintDimensionRatio="W,16:6"

app:layout_constraintDimensionRatio="H,16:6"

4.实现LinearLayout的wedget

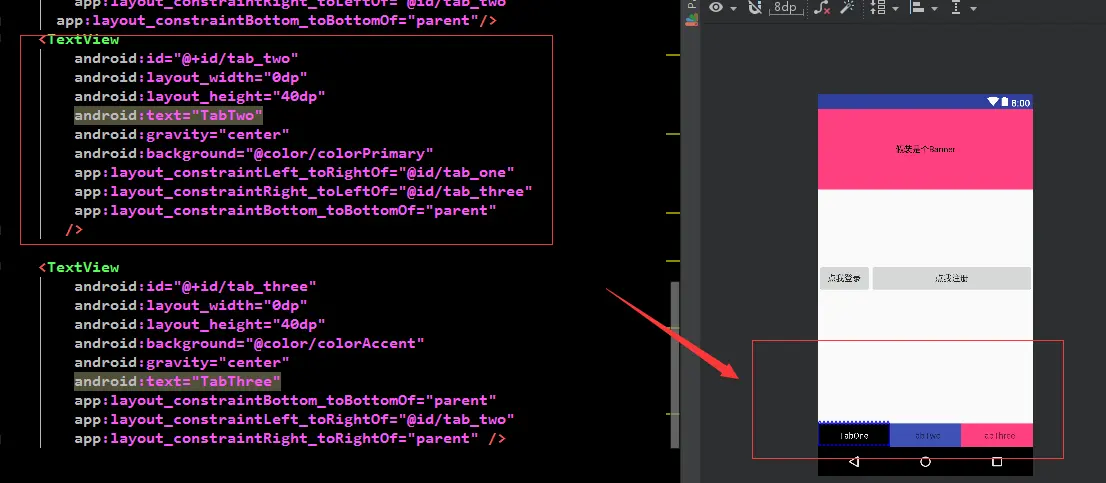

代码如下：

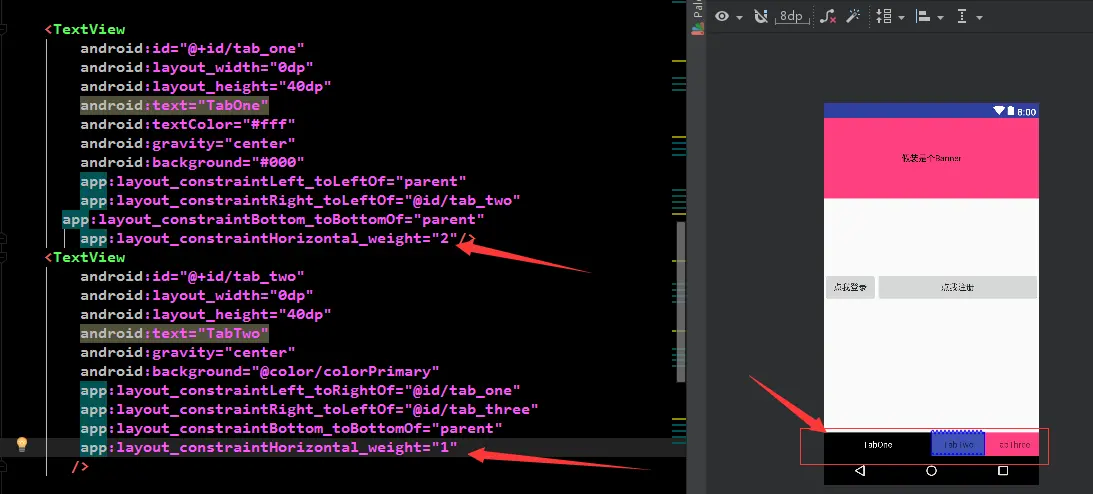

4.1 有三个TextView,这里只有两个，剩余脑补，都一样。到了这里我们还是没有用到weight，别急我们给第一个三个TextView以此设置app:layout_constraintHorizontal_weight=""的值为：2：1:1，结果如下：

4.2 还有一个layout_constraintHorizontal_chainStyle 属性

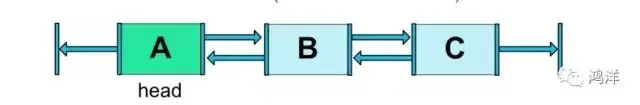

    我们刚才设置的三个TextView,两两添加了依赖，类似下图：

横向的相当于组成了一个链(Chains)。在这个链的最左侧的元素成为链头，我们可以在其身上设置一些属性，来决定这个链的展示效果，这就是我要说的属性layout_constraintHorizontal_chainStyle。默认为：app:layout_constraintHorizontal_chainStyle="spread"

还有另外两个chainStyle：

packed

spread_inside

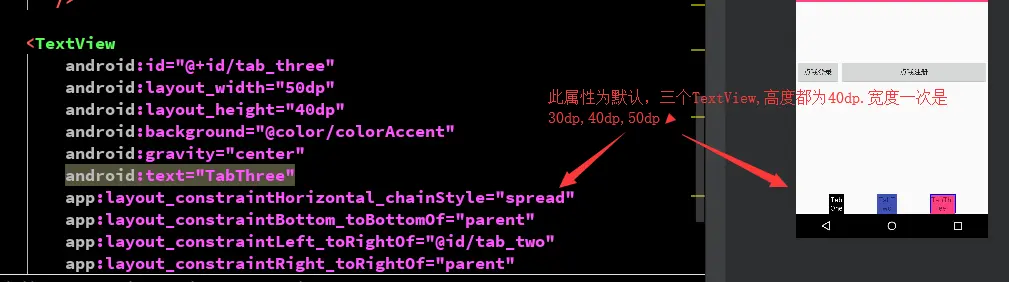

一共三个，这里只稍微演示一下，即在默认的基础上设置控件宽度非0，如下：

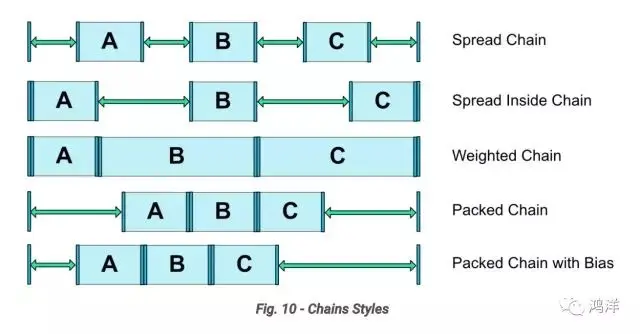

其余效果，大家可以自己研究，来一张官网可以实现的效果：

5.layout_constraintHorizontal_bias 和 layout_constraintVertical_bias

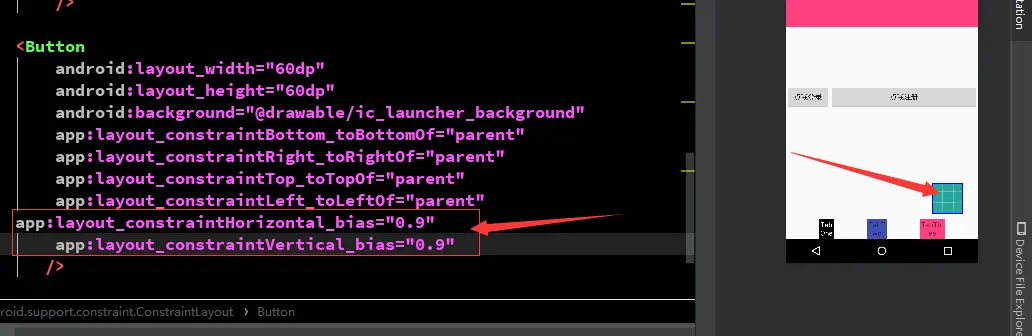

  layout_constraintHorizontal_bias 和 layout_constraintVertical_bias这两个属性来设置控件的间隙比例，效果图如下：

如果没有：app:layout_constraintHorizontal_bias="0.9"

                      app:layout_constraintVertical_bias="0.9"

Button应该是居中的，但我们设置之后，相当于在横向从左往右移动了90%，纵向从上往下移动了90%。

6.Guideline

这个Guideline，我们在拖拽实现的时候讲过，Guideline被用来添加一个垂直或水平方向上的辅助线，然后我们以此来确定控件的摆放位置，我们先说一下相关的属性：

android:orientation取值为"vertical"和"horizontal" 分为横向和纵向

layout_constraintGuide_begin  距离顶部多少有一个辅助线，根据orientation来决定是横向还是纵向。

layout_constraintGuide_end    距离底部多少有一个辅助线，根据orientation来决定是横向还是纵向。

layout_constraintGuide_percent  距离百分比，根据orientation来决定是横向还是纵向。

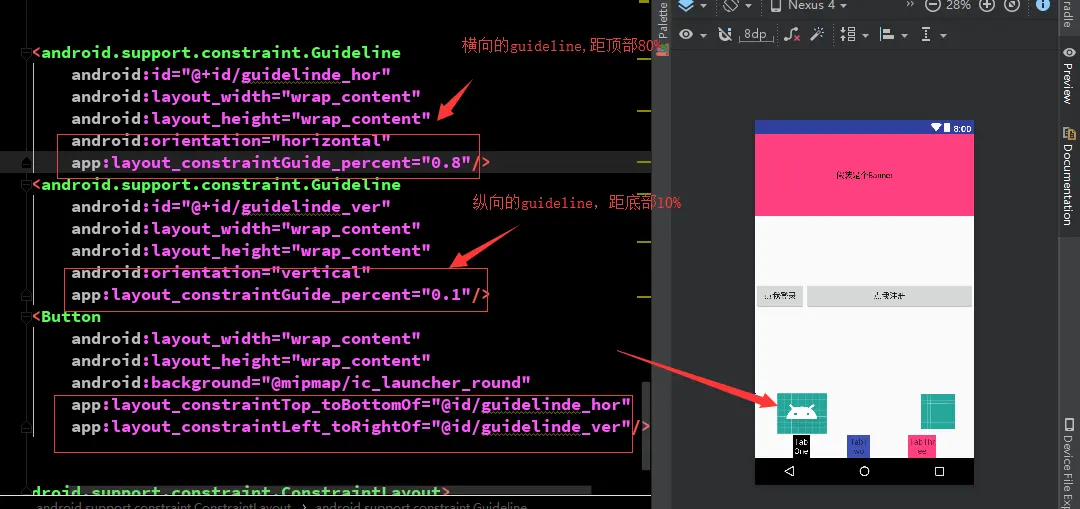

我们直接上代码和效果，大家一看便知：

ok，我们讲了ConstraintLayout的拖拽和手动编写代码两种方式，没有使用的小伙伴赶紧尝试吧，熟能生巧。
