瞬变电磁三维正演

电性源瞬变电磁法是利用接地长导线源向地下发射一次脉冲电磁场，在断电间隙观测地下介质感应的瞬变二次电磁场，从而探测地下介质电性分布特征的一种地球物理方法。近十年来，随着电磁勘探由粗放到精细的快速发展，起伏地形对电磁信号的精细处理、合理解释影响较大。研究起伏地形条件下电磁场扩散特征显得尤为重要。而电磁勘探的精细解释离不开可靠的三维正反演技术，传统的规则网格数值模拟方法又无法精细地刻画复杂地质模型的电磁场响应。因此，开展复杂地质条件下的电性源瞬变电磁三维正演，可为电磁勘探精细化解释提供理论支撑。

方法结果

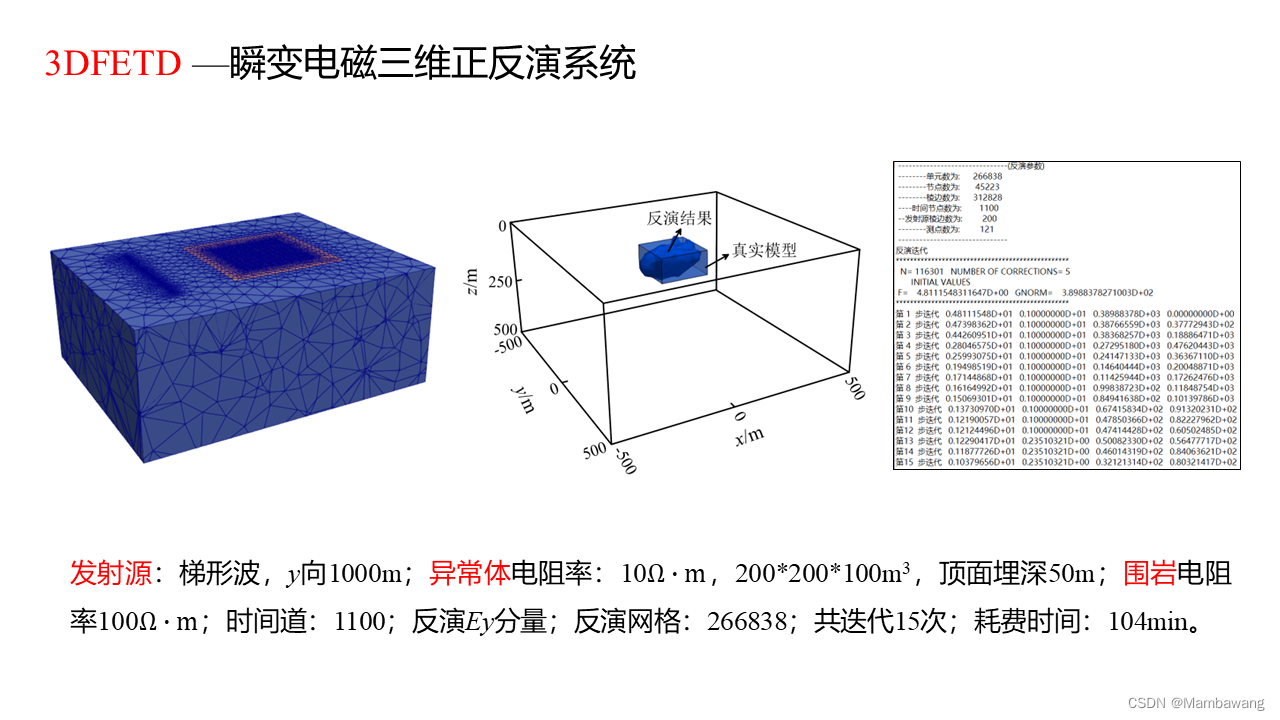

反演部分，我们开发了基于GN算法的和QN（LBFGS）的时域电磁反演，但个人认为LBFGS对于非结构四面体网格具有一定的局限性。经测试，如果参数不合适（本人用的是考虑单元体积上下边界约束的加权方式），反演结果不能很好地反映异常体准确的深度信息（GN基本不存在该问题）。

[1] Strack K M，Lüschen E，Kötz A W. Long–offset transient electromagnetic (LOTEM) depth soundings applied to crustal studies in the Black Forest and Swabian Alb， Federal Republic of Germany[J]. Geophysics，1990，55(7)：834–842.
[2] Nédélec J C. Mixed finite elements in R3[J]. Numerische Mathematik，1980，35(3)：315–341.
[3] Um E S，Harris J M，Alumbaugh D L. 3D time–domain simulation of electromagnetic diffusion phenomena：A finite–element electric–field approach[J]. Geophysics，2010，75(4)：F115–F126.
[4] Jin J M. The finite element method in electromagnetics[M]. John Wiley & Sons， 2015.
