CH9121网络通信IC

一、前言

CH9121是一个国产的串口转网口芯片，很多应用场景一般是应用在单片机上面，但是个别情况，比如上位机搞搞嵌入式之类的，需求多个网口通信，这时候不二选择就是CH9121了，至于这个芯片的详细资料和配置工具，可见baidu

二、环境

任何有uart的IC即可

三、正文

1.硬件

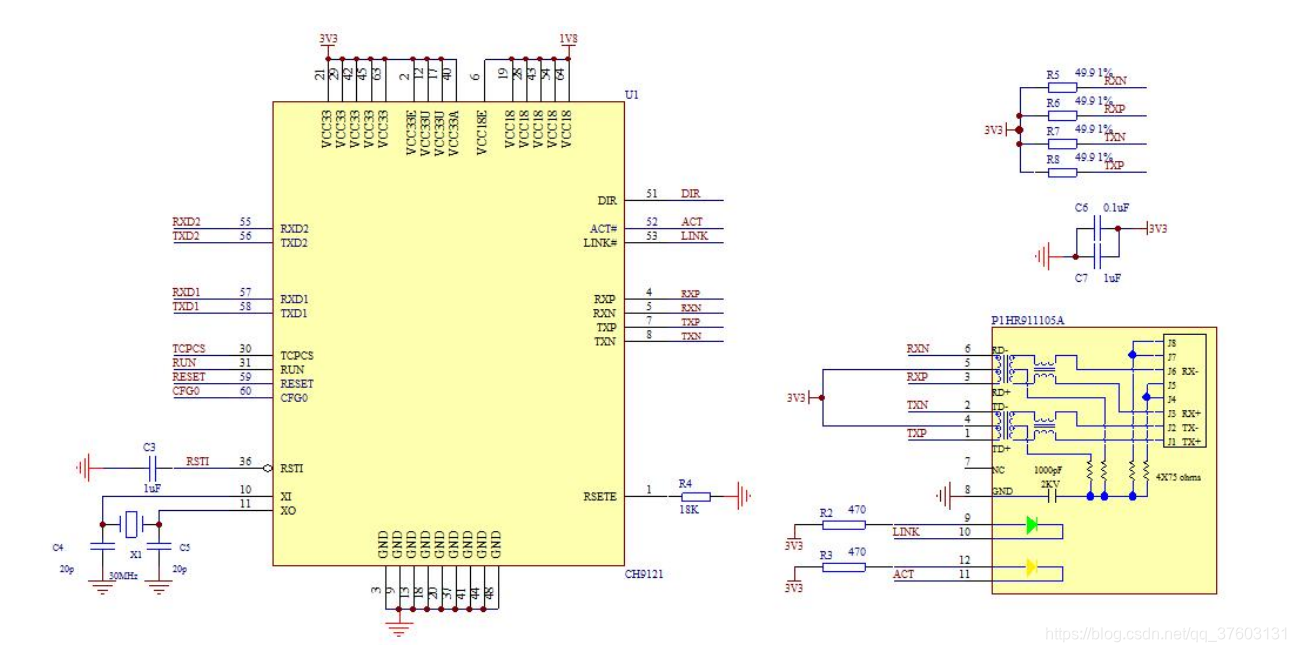

原理图如下

注：由于篇幅限制，图中省略了电源及 3.3V，1.8V 引脚附近退耦电容部分电路，进行电路设计

时务必添加到电路中去，详细电路参考文件：CH9121PCB（请至我司官网下载）。

U1 为主控芯片 CH9121,TXD1、RXD1 兼容 3.3V 和 5V 电平，RS485 控制脚 DIR 若未使用可直接悬空。

P1 为 RJ45 端口，内置网络变压器，用于连接交换机、路由器等网络设备。含有两对以太网差分

信号。

实际制作印刷电路板时（PCB），R5-R8,C6,C7 应尽量靠近 P1 的第 5 脚，图中省略了 3.3V，1.8V

引脚的 0.1 uF 退耦电容，TXOP（RXIP）与 TXON(RXIN)为差分信号，布线时应贴近平行走线，尽量在

两侧提供地线或者覆铜，减少来自外界的干扰。尽量缩短晶体 XI 和 XO 相关信号的长度，为了减少高

频时钟对外界的干扰，可以在相关元器件周边环绕底线或者覆铜。

硬件我就不过多说明了，硬件这部分参照原理图及相关资料，很难出现问题，我测试的硬件环境是，只接串口1,30/31/59/60/36引脚与IO均未连接，但是不能说是没有用，目前我的测试方式是采用官方提供的配置软件，所以有些io未控制，后期如果把这些配置采用软件实现的话，这些引脚还是得驱动一下子的。

测试采用配置软件方式：

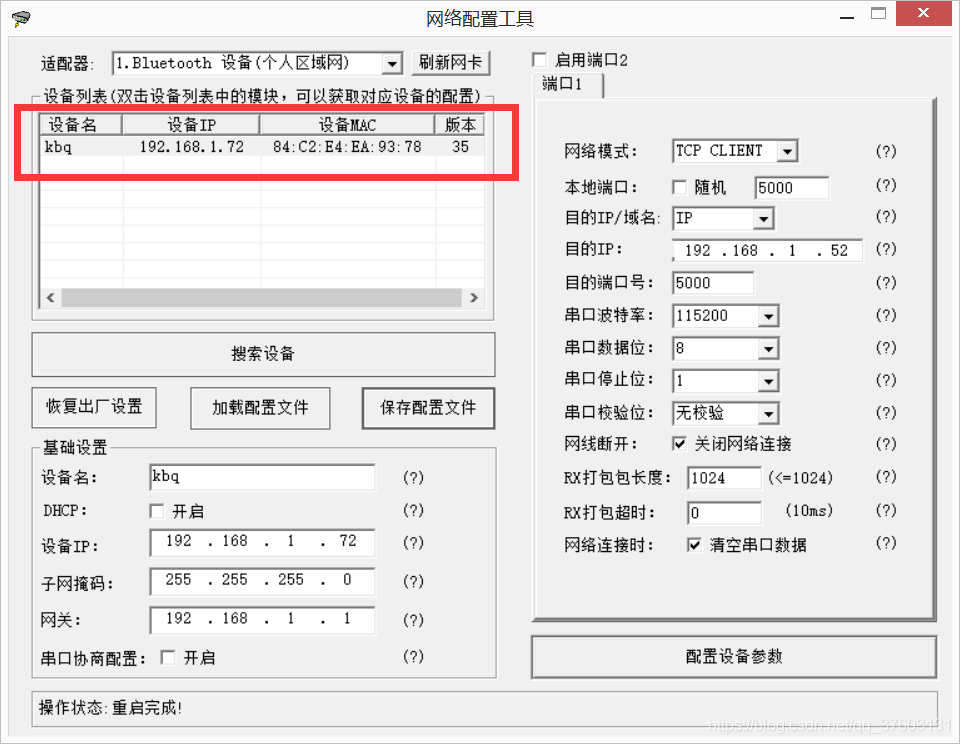

首先打开如下软件，搜索设备，出现一个如下图所示

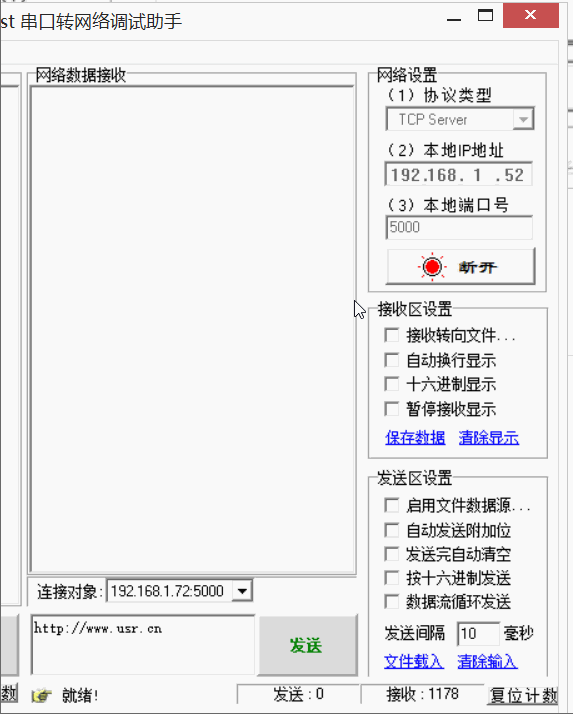

图中显示的是将CH9121配置成socket模式，目标ip就是测试主机的ip，我的笔记本设置固定ip是192.168.1.52，测试结果如下动图，在网络调试助手开启服务器模式瞬间，CH9121就会自动连接上，然后串口1在和控制器（我的是一个arm，可以是任意单片机或者什么都可以）连通

CH9121客户端模式配置和通信测试OK！

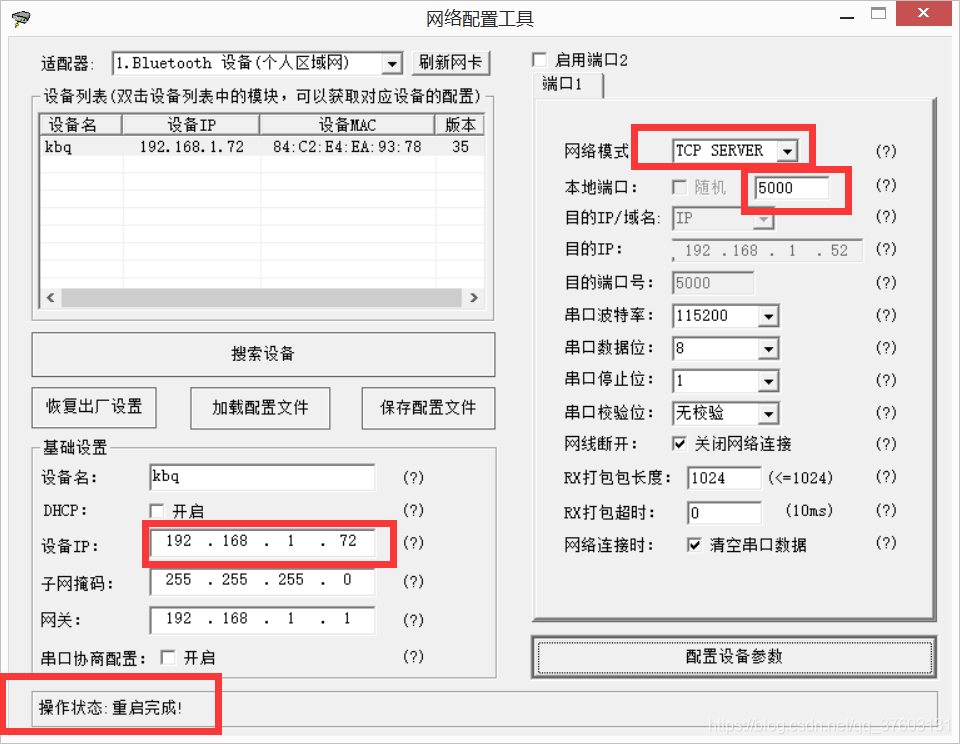

之后测试CH9121的服务器模式，配置如下图

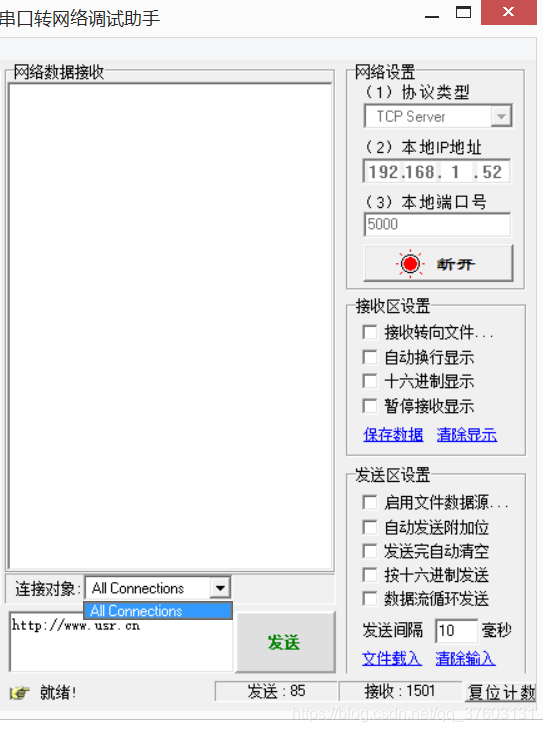

这时候网络助手在服务器监听，发现没有设备自动连接了，说明CH9121配置为服务器模式成功

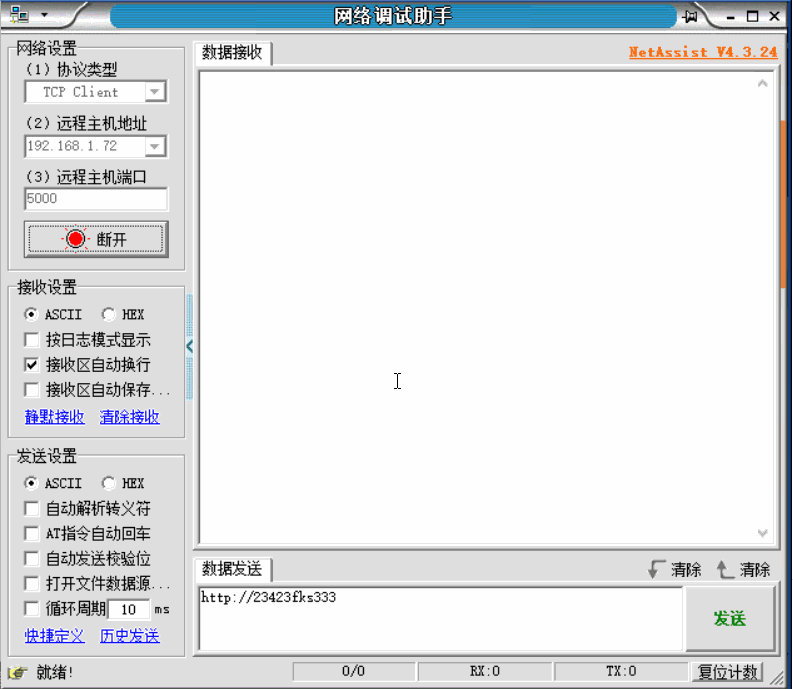

然后网络助手去连接配置的ip，如下图

这里不知道为什么小黄猪这个软甲连接不上，换个其他的网络助手就能连接，可能哪里有些bug先不深究它。

不能用的小黄猪

能用的三灯笼

至此CH9121测试网络客户端和服务器模式都实现了配置和通信。

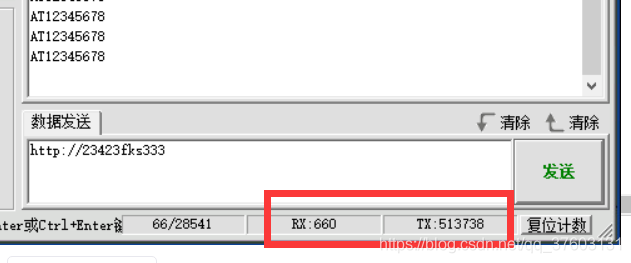

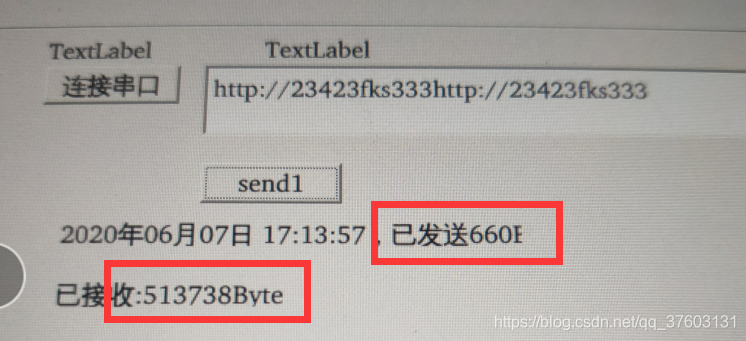

在搞一个耐久测试，5分钟后。。。

四、结语

好用，国产化，简单方便。
