单片机--串行口实验

实验目的和任务

目的：利用“模块化单片机教学实验平台”，加深对单片机的串行口的理解。

任务：利用单片机的串行口完成程序设计。

实验内容

使用AT89S52单片机的串行口通过RS232通信接口与PC机进行通信，让单片机把接收到的每一帧数据（即PC机发送给单片机的每一帧数据）直接再发送给PC机。（串行口波特率设定为9600Bit/s，使用方式1）注意：使用串口调试助手（Baud 9600、数据位8、停止位1、效验位无）作为上位机来向单片机发送数据和接收单片机串口所发的数据，观察串口调试助手接收窗口。

实验过程和结果

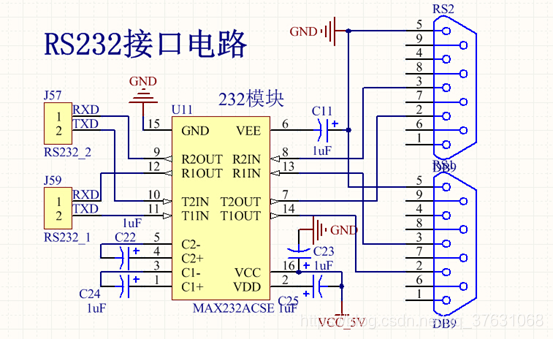

电路图

硬件连线：

母版	CPU板
J57/J59：RXD	P2：P3.0
J57/J59：TXD	P2：P3.1

用232串口线连接计算机的USB口和MAIN_BOARD的RS2/RS1串口。

注意：实验箱的AT89S52单片机的晶振频率为11.0592MHz！

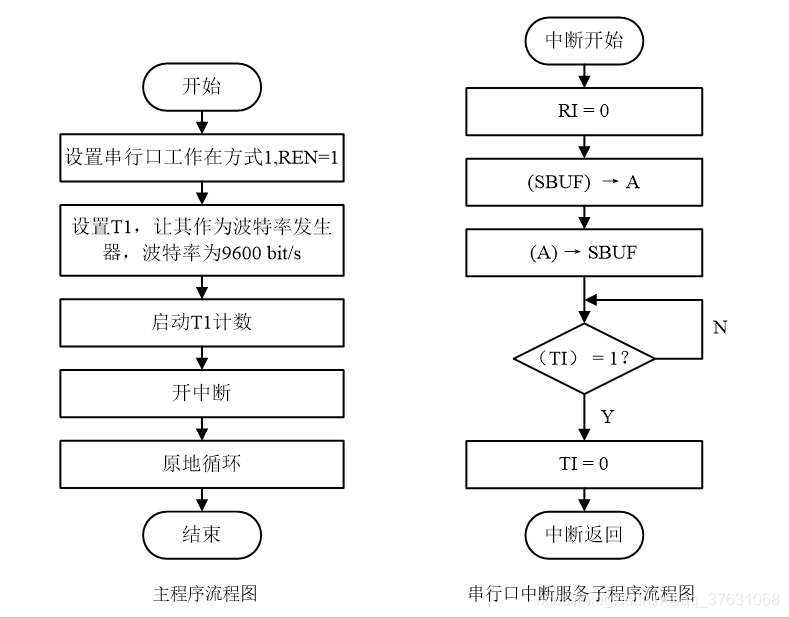

参考流程图：

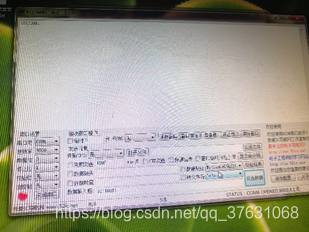

实验结果图

1. 实验心得

实验过程让我熟悉了中断程序和串口的编写步骤和单片机执行串口传输的工作流程。实验中由于不熟悉中端口的相关寄存器分布和功能，导致错误设置了特殊功能寄存器，程序不能正常执行，后来在老师的指导下修改了程序和中断入口地址，程序能正常执行并返回输入内容。

1. 附录（代码）

（1）基本实验

ORG 0000H

LJMP MAIN

ORG 0023H

LJMP U

MAIN:

MOV SCON,#01010000B

SETB ES

SETB EA

MOV TMOD,#00100000B

MOV TH1,#0FDH

SETB TR1

LJMP $

U:

CLR RI

MOV A,SBUF

MOV SBUF,A

JNB RI,$

CLR RI

RETI

END

（2）扩展实验

ORG 0000H

LJMP MAIN

ORG 0023H

LJMP U

MAIN:

MOV SCON,#01010000B

SETB ES

SETB EA

MOV TMOD,#00100000B

MOV TH1,#0FDH

SETB TR1

SETB T1      ;手动执行中断

LJMP $

U:

CLR RI

MOV SBUF,#68H

MOV SBUF,#65H

MOV SBUF,#6CH

MOV SBUF,#6CH

MOV SBUF,#6FH

MOV SBUF,#26H

MOV SBUF,#20H

MOV SBUF,#77H

MOV SBUF,#6FH

MOV SBUF,#72H

MOV SBUF,#6CH

MOV SBUF,#64H

MOV SBUF,#0DH

MOV SBUF,#0AH

MOV SBUF,#0AH

JNB RI,$

CLR RI

LJMP U      ；发送完毕后回到中断程序头部，循环发送hello world

RETI

END
