华为存储学习笔记-5

接口模块

GE接口模块

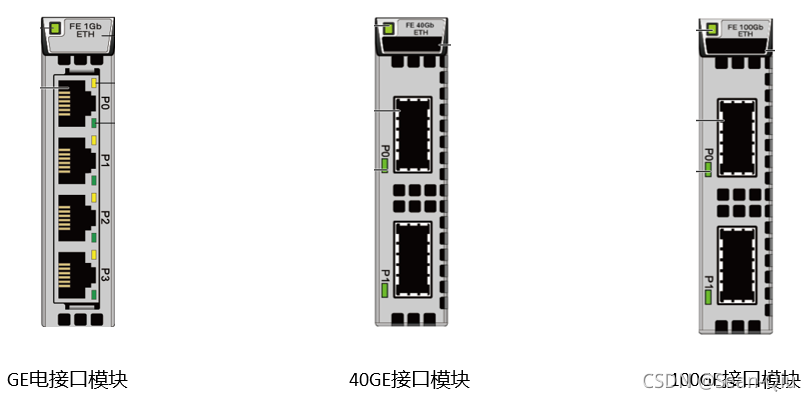

GE电接口模块：GE电接口模块提供4个传输速率为1Gbit/s的电端口，可用作双活仲裁。

40GE接口模块：40GE接口模块提供2个传输速率为40Gbit/s的光口，主要用于存储设备与应用服务器之间的连接。

100GE接口模块：100GE接口模块提供2个传输速率为100Gbit/s的光口，主要用于存储设备与应用服务器之间的连接。

SAS级联模块和RDMA接口模块

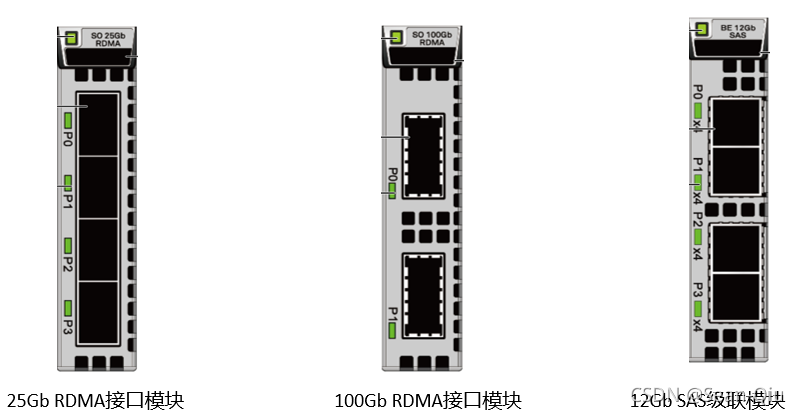

25Gb RDMA接口模块：提供4个传输速率为25Gbit/s的光口，用于直连组网中控制框之间的连接。

100Gb RDMA接口模块：提供2个传输速率为100Gbit/s的光口，用于控制框与Scale-out交换机相连，或控制框与智能硬盘框之间的连接。其中标签中的SO表示Scale-Out，BE表示Back-end。

12Gb SAS级联模块：提供4个传输速率为4*12Gbit/s的mini SAS HD级联端口，通过级联端口连接控制框和2U SAS硬盘框，是控制框和2U SAS硬盘框之间进行数据传输的连接点。

SmartIO接口模块

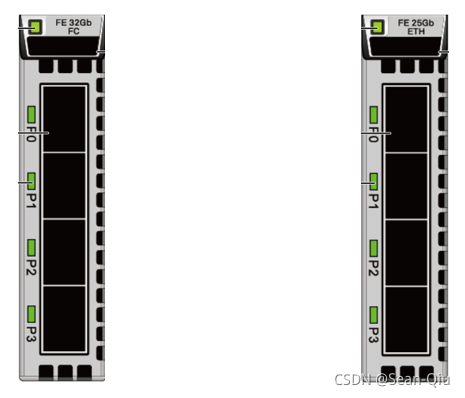

SmartIO接口模块：支持8Gbit/s、10Gbit/s、16Gbit/s、25Gbit/s、32Gbit/s五种光模块，支持8Gb FC、16Gb FC、32Gb FC、10Gb ETH、25Gb ETH端口，主要用于存储设备与应用服务器之间的连接。

光模块速率需要与接口模块上的标签速率一致，否则存储系统会触发告警且该端口将无法使用。

PCIe接口模块和56Gb IB接口模块

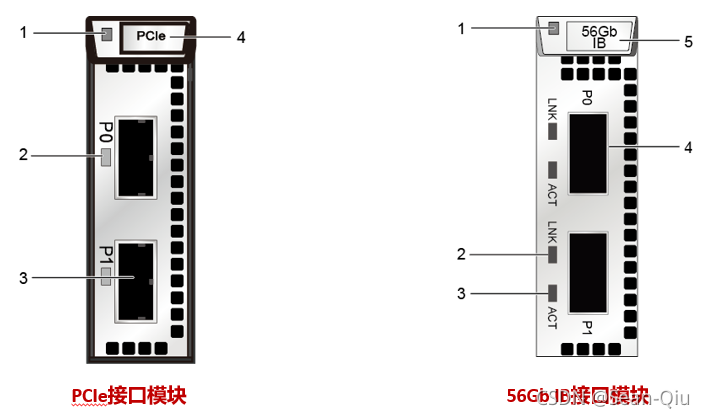

PCIe接口模块提供2个PCIe接口，是控制框与数据交换机之间的业务接口，用于控制框之间交换控制流和数据流信息。

指示灯：

1. 模块电源指示灯
2. PCIe端口Link/Speed指示灯
3. PCIe端口
4. 模块拉手

56Gb IB（InfiniBand）接口模块提供2个传输速率为4×14Gbit/s的IB端口。

指示灯：

1. 模块电源指示灯/热插拔按钮
2. 56Gb IB端口Link指示灯
3. 56Gb IB端口Active指示灯
4. 56Gb IB端口
5. 模块拉手

FC接口和FCoE接口模块

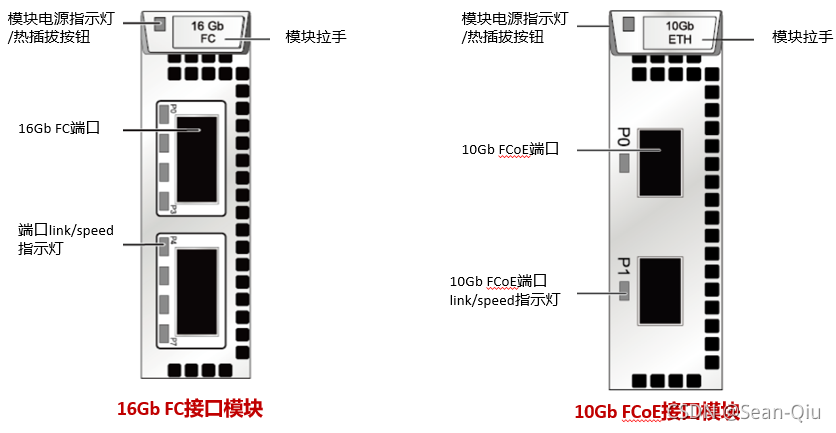

16Gb FC接口模块（8端口）提供2个物理接口，通过专用线缆转换为8个16Gb FC光纤端口，每个光纤端口传输速率为16Gbit/s，是应用服务器与存储系统的业务接口，用于接收应用服务器发出的数据交换命令。

10Gb FCoE接口模块提供2个传输速率为10Gbit/s的端口，是应用服务器与存储系统之间的业务接口，用于接收应用服务器发出的数据读写指令。

10Gb FCoE接口模块（2端口）只支持直连组网。
