【实验名称】 防火墙 & Iptables应用
【实验目的】
2.学习防火墙的基本配置方法
3.理解iptables工作原理
4.熟练掌握iptables包过滤命令及规则
【实验原理】
一．防火墙
在古代，人们已经想到在寓所之间砌起一道砖墙，一旦火灾发生，它能够防止火势蔓延到别的寓所，于是有了“防火墙”的概念。
进入信息时代后，防火墙又被赋予了一个类似但又全新的含义。防火墙是指设置在不同网络(如可信任的企业内部网和不可信的公共网)或网络安全域之间的一系列部件的组合。它是不同网络或网络安全域之间信息的唯一出入口，能根据企业的安全政策控制(允许、拒绝、监测)出入网络的信息流，且本身具有较强的抗攻击能力。它是提供信息安全服务，实现网络和信息安全的基础设施。在逻辑上，防火墙是一个分离器、一个限制器、也是一个分析器，有效地监控了内部网络和Internet之间的任何活动，保证了内部网络的安全。
二．防火墙功能
1．防火墙是网络安全的屏障
一个防火墙(作为阻塞点、控制点)能极大地提高一个内部网络的安全性，并通过过滤不安全的服务而降低风险。由于只有经过精心选择的应用协议才能通过防火墙，所以网络环境变得更安全。
2．防火墙可以强化网络安全策略
通过以防火墙为中心的安全方案配置，能将所有安全软件(如口令、加密、身份认证、审计等)配置在防火墙上。
3．对网络存取和访问进行监控审计
如果所有的访问都经过防火墙，那么，防火墙就能记录下这些访问并作出日志记录，同时也能提供网络使用情况的统计数据。
4．防止内部信息的外泄
通过利用防火墙对内部网络的划分，可实现内部网重点网段的隔离，从而限制了局部重点或敏感网络安全问题对全局网络造成的影响。
三．iptables简介
从1.1内核开始，linux就已经具有包过滤功能了，在2.0的内核中我们采用ipfwadm来操作内核包过滤规则。之后在2.2内核中，采用了大家并不陌生的ipchains来控制内核包过滤规则。在2.4内核中我们不再使用ipchains，而是采用一个全新的内核包过滤管理工具—iptables。这个全新的内核包过滤工具将使用户更易于理解其工作原理，更容易被使用，当然也将具有更为强大的功能。
iptables只是一个内核包过滤的工具，iptables可以加入、插入或删除核心包过滤表格(链)中的规则。实际上真正来执行这些过滤规则的是netfilter(Linux内核中一个通用架构)及其相关模块(如iptables模块和nat模块)。
netfilter提供了一系列的“表(tables)”，每个表由若干“链(chains)”组成，而每条链中有一条或数条规则(rule)组成。我们可以这样来理解，netfilter是表的容器，表是链的容器，链又是规则的容器。
【实验内容】
一、Windows2003防火墙应用
一．防火墙日志设置

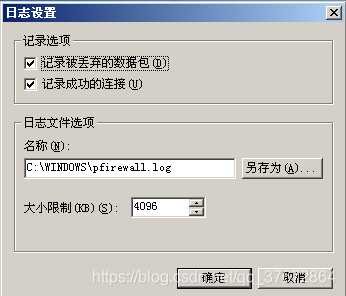

在“Windows防火墙”的“高级”选项卡中，点击“安全日志记录”中的“设置”按钮，在“日志设置”对话框中指定日志文件名称、大小及记录选项。
二．防火墙基础操作
操作概述：启用Windows Server 2003系统防火墙，设置规则阻断ICMP回显请求数据包。
（1）在启用防火墙之前，同组主机通过ping指令互相测试网络连通性，确保互相是连通的，若测试未通过请排除故障。
查看各自IP地址，与同组主机互用使用ping指令完成测试

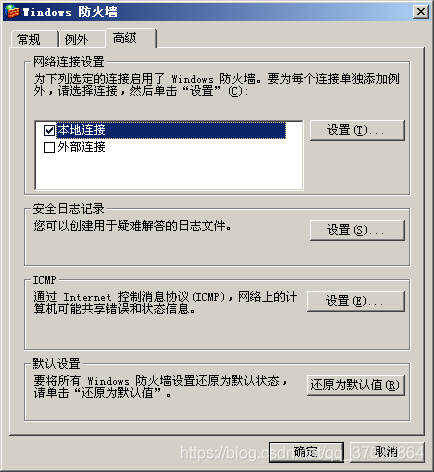

（2）本机启用防火墙，并设置防火墙仅对 “本地连接”进行保护。

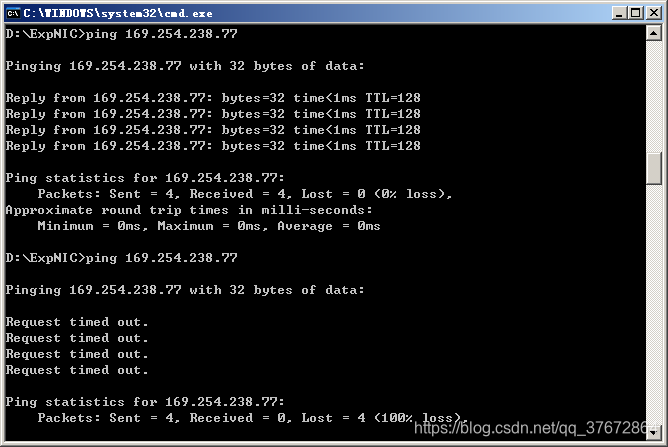

（3）同组主机再次通过ping指令互相测试网络连通性，确认是否相互连通 否 。

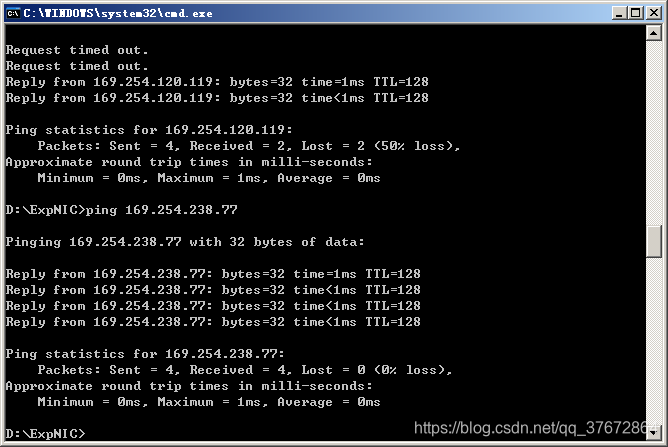

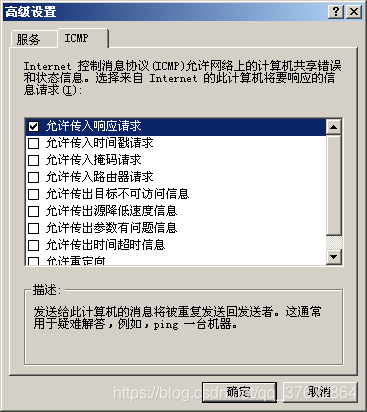

（4）设置本机防火墙允许其传入ICMP回显请求。
（5）同组主机第三次测试网络连通性，确认是否相互连通 是 。
（6）查看防火墙日志，判断已发生的网络行为。
三．防火墙例外操作
操作概述：启用Windows Server 2003系统防火墙，在“例外”选项卡中添加程序“UdpTools” （路径为：D:\ExpNIC\Common\Tools\UdpTools\UdpTools.exe），允许UdpTools间通信，并弹出网络连接提示信息。
（1）关闭防火墙，同组主机间利用UdpTools进行数据通信，确保通信成功。

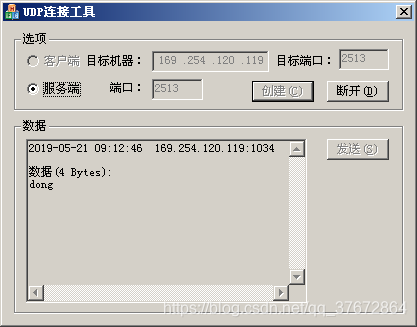

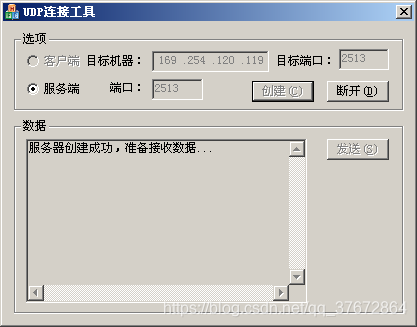

「说明」UdpTools通信双方分别为客户端和服务端，其默认通过2513/UDP端口进行通信，可以自定义通信端口，运行如图所示。
（2）本机启用防火墙(仅对本地连接)，将本机作为UdpTools服务器端，同组主机以UdpTools客户端身份进行通信，确定客户端通信请求是否被防火墙阻塞 是 。

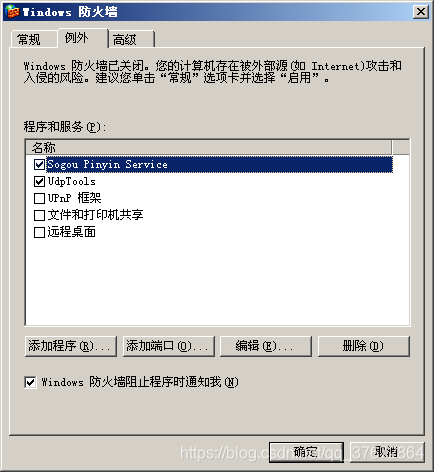

（3）断开UdpTools通信，单击“例外”选项卡，在“程序和服务”列表框添加程序“UdpTools.exe”（D:\ExpNIC\Common\Tools\UdpTools.exe）并将其选中。

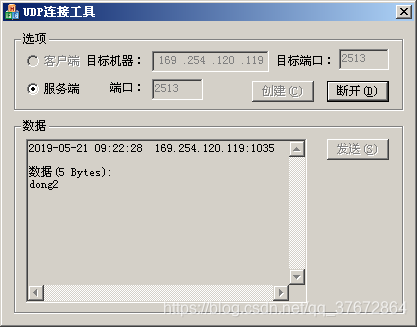

再次启动UdpTools并以服务器身份运行，同组主机仍以客户端身份与其通信，确定客户端通信请求是否被防火墙阻塞 否 。
实验完成，关闭系统防火墙。
四．NAT操作
实验角色说明如下：
| 实验主机 | 实验角色 |
| 主机A | 内网主机 |
| 主机C | NAT |
| 主机E | 外网主机 |
操作概述：Windows Server 2003“路由和远程访问”服务包括NAT路由协议。如果将NAT路由协议安装和配置在运行“路由和远程访问”的服务器上，则使用专用IP地址的内部网络客户端可以通过NAT服务器的外部接口访问Internet。
参看图9-1-2，当内部网络主机PC1发送要连接Internet主机PC2的请求时，NAT协议驱动程序会截取该请求，并将其转发到目标Internet主机。所有请求看上去都像是来自NAT服务器的外部连接IP地址，这样就隐藏了内部网络主机。
在这里我们将Windows Server 2003主机配置成为“路由和远程访问”NAT服务器，并模拟搭建Internet网络环境对NAT服务器进行测试。
（1）实验网络拓扑规划。
按图9-1-2所示，本实验需3台主机共同完成，设定主机A为内网主机PC1，IP地址为172.16.x.50/24，将其内部网络接口(默认为“本地连接”)的默认网关指向主机C的内部网络接口(默认为“本地连接”)；设定主机C为NAT服务器；设定主机E为外网主机PC2，IP地址为202.98.x.150/24。
PC1主机IP地址、子网掩码设置如下，默认网关为NAT主机对应的外部网络接口172.16.0.3：

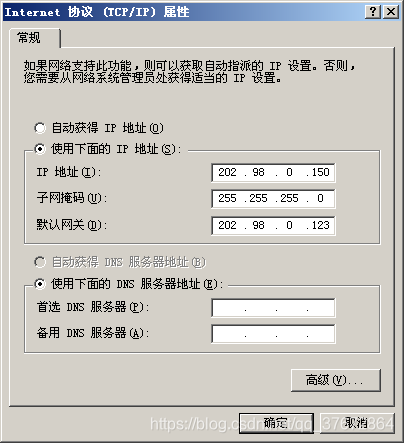

PC2主机IP地址、子网掩码设置如下，默认网关为NAT主机对应的外部网络接口202.98.0.123：
默认外部网络地址202.98.x.100/24；内部网络地址172.16.x.100/24，也可根据实际情况指定内网与外网地址。
默认主机C“本地连接”为内部网络接口；“外部连接“为外部网络接口，也可指定“本地连接”为外部网络接口。
（2）按步骤(1)中规划,配置主机C“本地连接”、“外部连接”的IP地址。

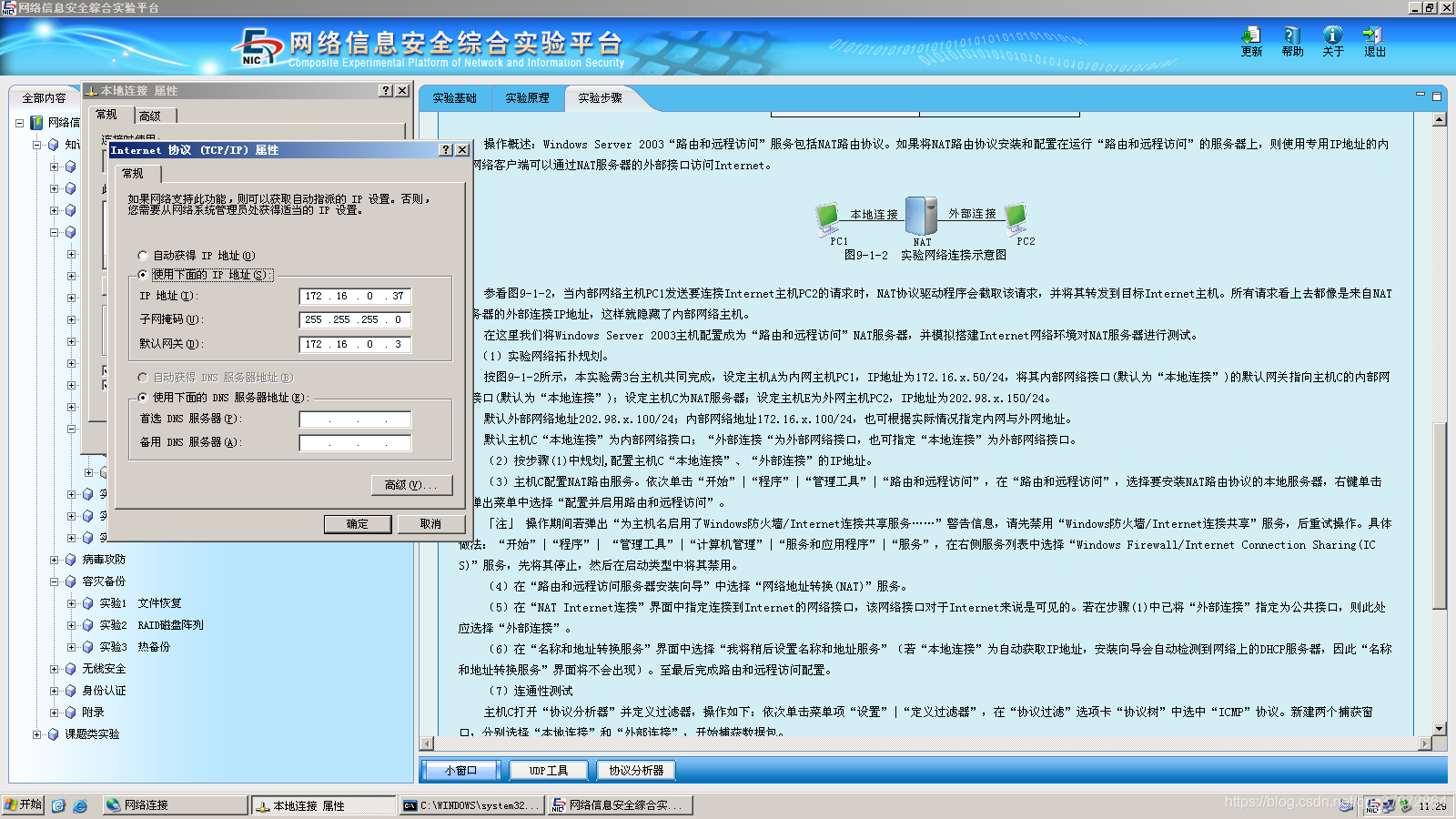

NAT本地连接配置如下：

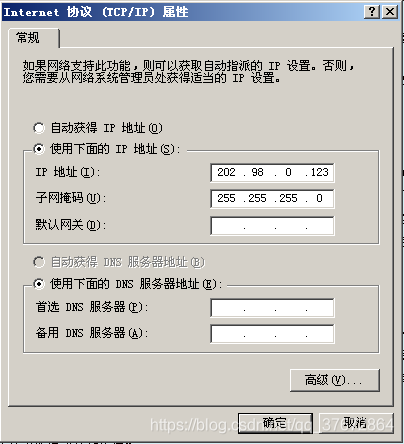

NAT外部连接配置如下：
（3）主机C配置NAT路由服务。依次单击“开始”|“程序”|“管理工具”|“路由和远程访问”，在“路由和远程访问”，选择要安装NAT路由协议的本地服务器，右键单击在弹出菜单中选择“配置并启用路由和远程访问”。
「注」 操作期间若弹出“为主机名启用了Windows防火墙/Internet连接共享服务……”警告信息，请先禁用“Windows防火墙/Internet连接共享”服务，后重试操作。具体做法：“开始”|“程序”| “管理工具”|“计算机管理”|“服务和应用程序”|“服务”，在右侧服务列表中选择“Windows Firewall/Internet Connection Sharing(ICS)”服务，先将其停止，然后在启动类型中将其禁用。

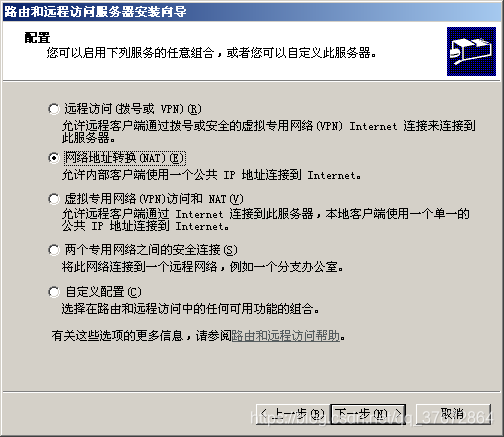

（4）在“路由和远程访问服务器安装向导”中选择“网络地址转换(NAT)”服务。

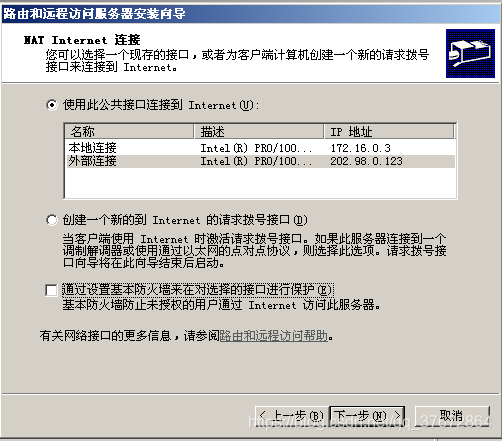

（5）在“NAT Internet连接”界面中指定连接到Internet的网络接口，该网络接口对于Internet来说是可见的。若在步骤(1)中已将“外部连接”指定为公共接口，则此处应选择“外部连接”。
（6）在“名称和地址转换服务”界面中选择“我将稍后设置名称和地址服务”（若“本地连接”为自动获取IP地址，安装向导会自动检测到网络上的DHCP服务器，因此“名称和地址转换服务”界面将不会出现）。

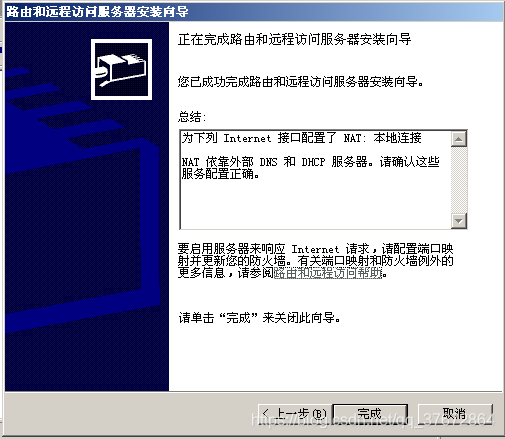

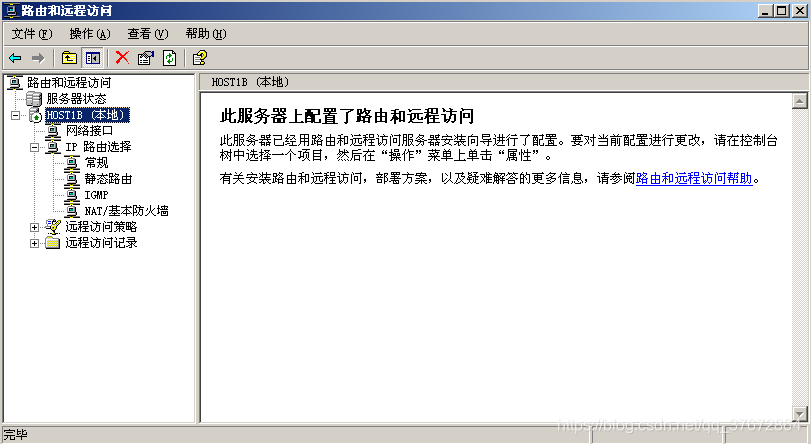

完成路由和远程访问配置：
（7）连通性测试

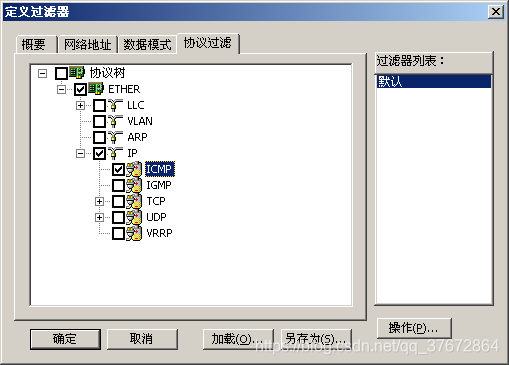

主机C打开“协议分析器”并定义过滤器，操作如下：依次单击菜单项“设置”|“定义过滤器”，在“协议过滤”选项卡“协议树”中选中“ICMP”协议。新建两个捕获窗口，分别选择“本地连接”和“外部连接”，开始捕获数据包。

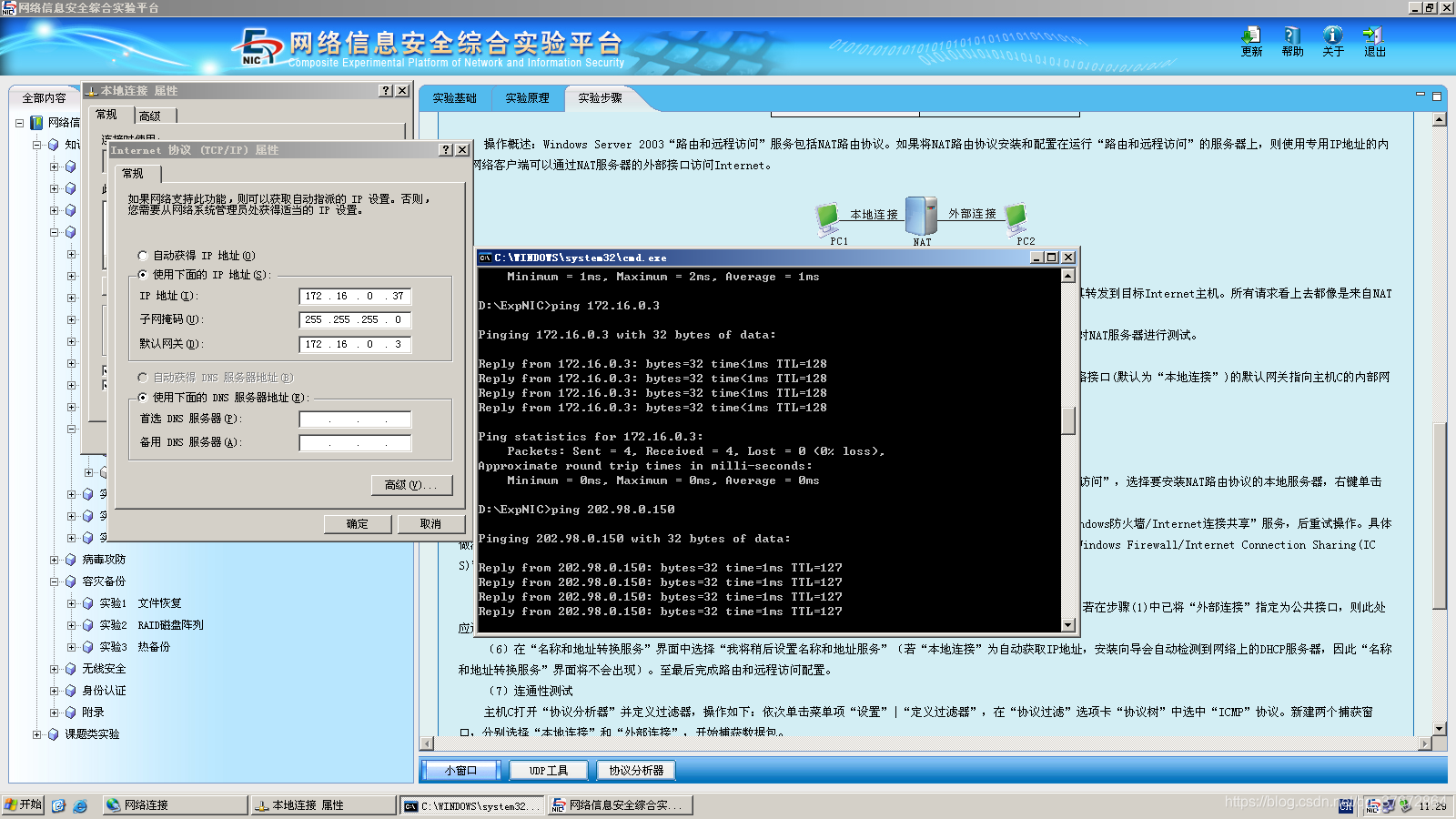

内网主机A通过ping指令对外网主机E做连通性测试。可以看到主机A能访问NAT和外部主机E。

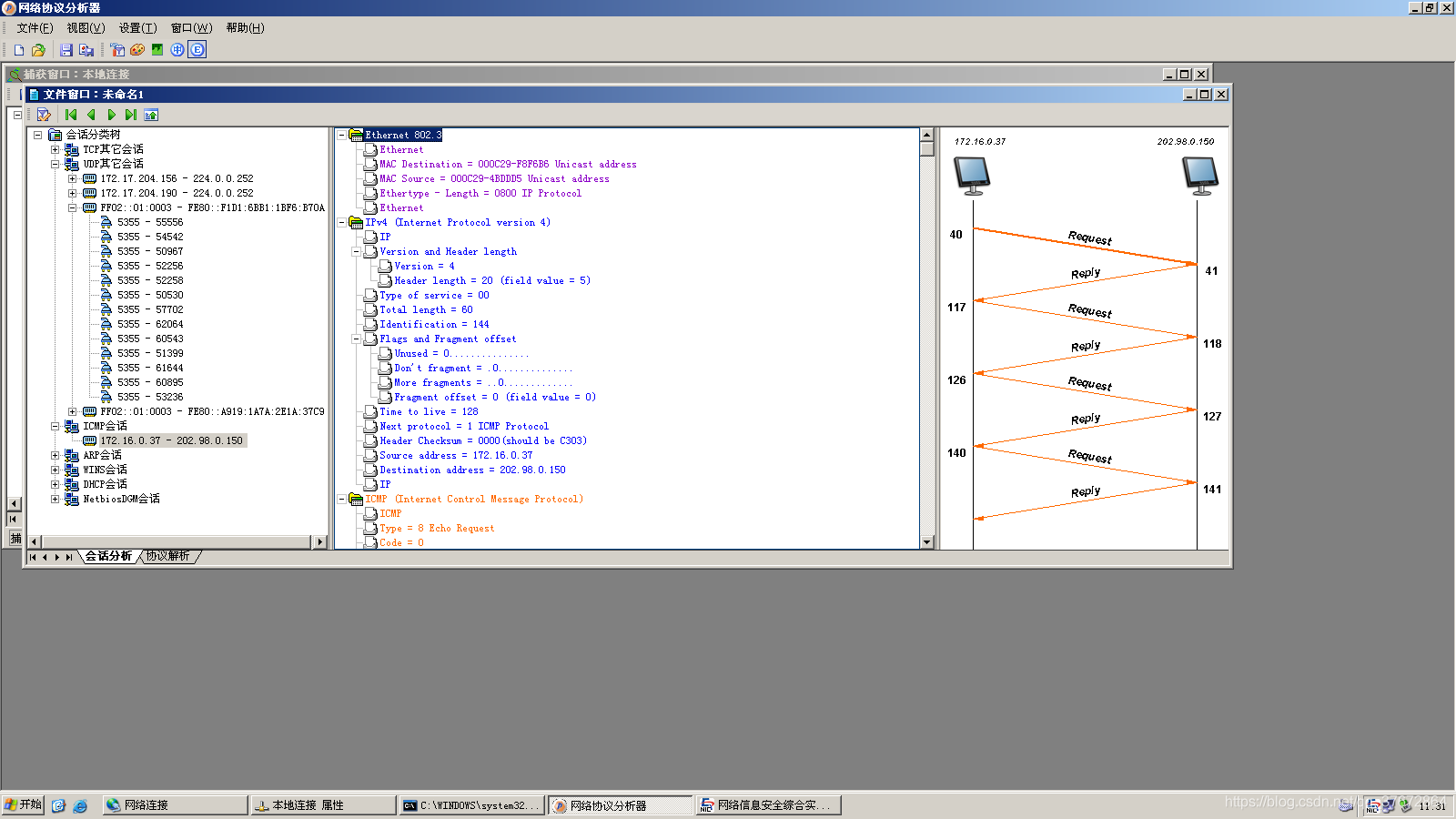

「说明」协议分析器操作说明：单击“新建捕获窗口”按钮，点击“选择过滤器”按钮，确定过滤信息。在新建捕获窗口工具栏中点击“开始捕获数据包”按钮，此时系统若存在多个可用的网络适配器，则会弹出“适配器选择”对话框，勾选网络适配器，单击“确定”按钮，开始捕获数据包。观察状态栏“捕获帧数”窗格，当捕获到数据时单击“停止捕获数据包”按钮，依次展开“会话分析树”|“ICMP会话”，如图所示。
（8）结合ICMP会话分析结果，请说出ICMP数据包的传输（路由）过程 ICMP请求：首先PC1把数据包发送到NAT上的内网接口上，NAT把数据包转发到外网接口，最后通过NAT主机的外网接口发送到PC2上；ICMP应答：首先PC2把数据包发送到NAT上的外网接口上，NAT把数据包转发到内网接口，最后通过NAT主机的外网接口发送到PC1上 。
二、iptables包过滤
本任务主机A、B为一组，C、D为一组，E、F为一组。
首先使用“快照X”恢复Linux系统环境。
操作概述：为了应用iptables的包过滤功能，首先我们将filter链表的所有链规则清空，并设置链表默认策略为DROP(禁止)。通过向INPUT规则链插入新规则，依次允许同组主机icmp回显请求、Web请求，最后开放信任接口eth0。iptables操作期间需同组主机进行操作验证。
（1）清空filter链表所有规则链规则。

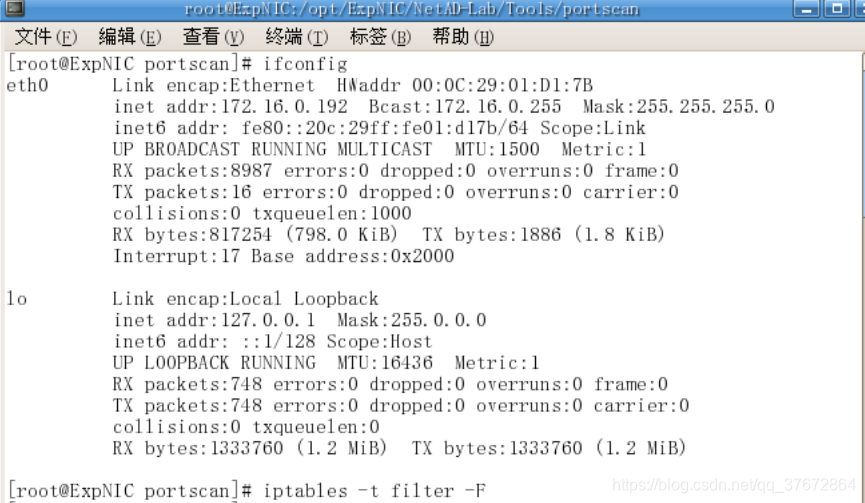

iptables命令 iptables -t filter -F

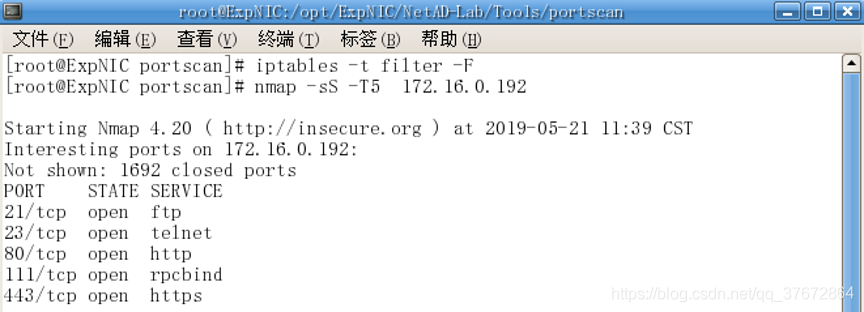

（2）同组主机点击工具栏中“控制台”按钮，使用nmap工具对当前主机进行端口扫描。
nmap端口扫描命令 nmap -sS -T5 172.16.0.192
「说明」 nmap具体使用方法可查看实验1｜练习一｜实验原理。
查看端口扫描结果，并填写表。
| 开放端口(tcp) | 提供服务 |
| 21/tcp | ftp |
| 23/tcp | Telnet |
| 80/tcp | http |
| 111/tcp | Rpcbind |
| 443/tcp | https |

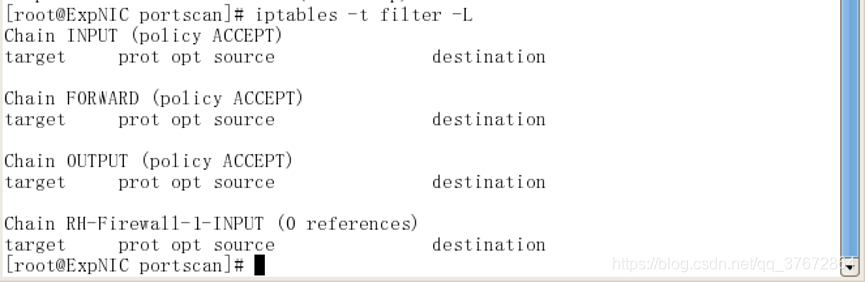

（3）查看INPUT、FORWARD和OUTPUT链默认策略。
iptables命令 iptables -t filter -L

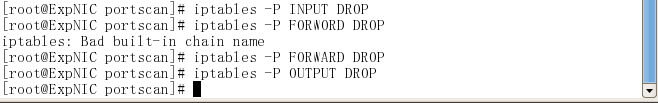

（4）将INPUT、FORWARD和OUTPUT链默认策略均设置为DROP。
iptables命令
iptables -P INPUT DROP
iptables -P FORWARD DROP
iptables -P OUTPUT DROP
同组主机利用nmap对当前主机进行端口扫描，查看扫描结果，并利用ping命令进行连通性测试。

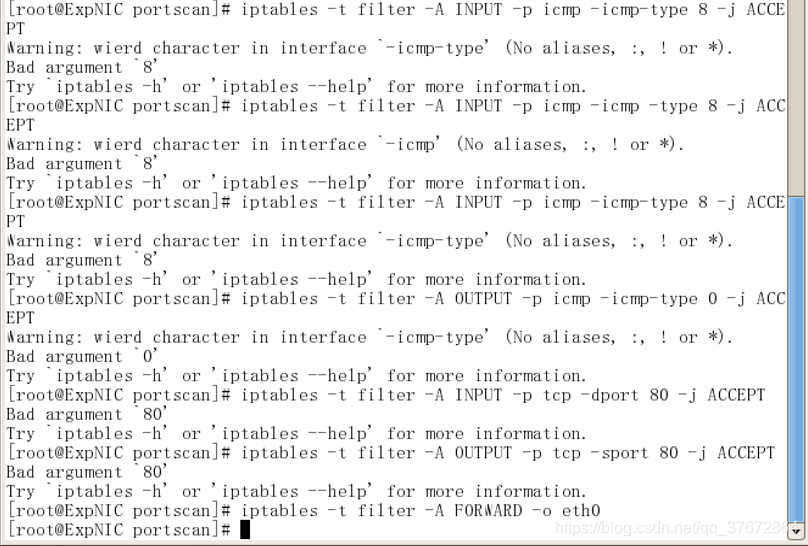

（5）利用功能扩展命令选项(ICMP)设置防火墙仅允许ICMP回显请求及回显应答。
ICMP回显请求类型 8 ；代码 0 。
ICMP回显应答类型 0 ；代码 0
iptables命令
iptables -I INPUT -p icmp --icmp-type 8/0 -j ACCEPT
iptables -I OUTPUT -p icmp --icmp-type 0/0 -j ACCEPT
利用ping指令测试本机与同组主机的连通性。
（6）对外开放Web服务(默认端口80/tcp)。
iptables命令
iptables -I INPUT -p tcp --dport 80 -j ACCEPT
iptables -I OUTPUT -p tcp --sport 80 -j ACCEPT
同组主机利用nmap对当前主机进行端口扫描，查看扫描结果。
（7）设置防火墙允许来自eth0(假设eth0为内部网络接口)的任何数据通过。
iptables命令
iptables -A INPUT -i eth0 -j ACCEPT
iptables -A OUTPUT -o eth0 -j ACCEPT
同组主机利用nmap对当前主机进行端口扫描，查看扫描结果。
三、Iptables事件审计
本任务主机A、B为一组，C、D为一组，E、F为一组。
首先使用“快照X”恢复Linux系统环境。
一．事件审计实验
操作概述：利用iptables的日志功能检测、记录网络端口扫描事件，日志路径 /var/log/iptables.log。
（1）清空filter表所有规则链规则。
iptables命令 iptables -F
（2）根据实验原理(TCP扩展)设计iptables包过滤规则，并应用日志生成工具ULOG对iptables捕获的网络事件进行响应。
iptables命令 iptables -I INPUT -p tcp_ --tcp-flag_ ALL SYN-j_ ULOG--ulog-prefix_ “SYNRequest”
（3）同组主机应用端口扫描工具对当前主机进行端口扫描，并观察扫描结果。
（4）在同组主机端口扫描完成后，当前主机查看iptables日志，对端口扫描事件进行审计。
【小结或讨论】
这一次实验的难点我觉得主要在防火墙实验的NAT操作上，NAT的意义是如果将NAT路由协议安装和配置在运行“路由和远程访问”的服务器上，则使用专用IP地址的内部网络客户端可以通过NAT服务器的外部接口访问Internet。因此可以看出NAT能够有效地避免来自网络外部的攻击。
实验过程中总是发现修改IP地址后PC间无法正常通信，弄了很久，最后发现是恢复快照的问题，回复快照后就无法Ping通，只能在一开始启动是对自动分配的IP地址进行修改。NAT在实验中其实是扮演了一个中间人的角色，PC1把信息发送到NAT上的内网接口上，NAT再把数据包转到外网接口，最后通过NAT主机的外网接口发送到PC2上，反之亦然。这样就隐藏并保护了网络内部的计算机。
