OneNet配置

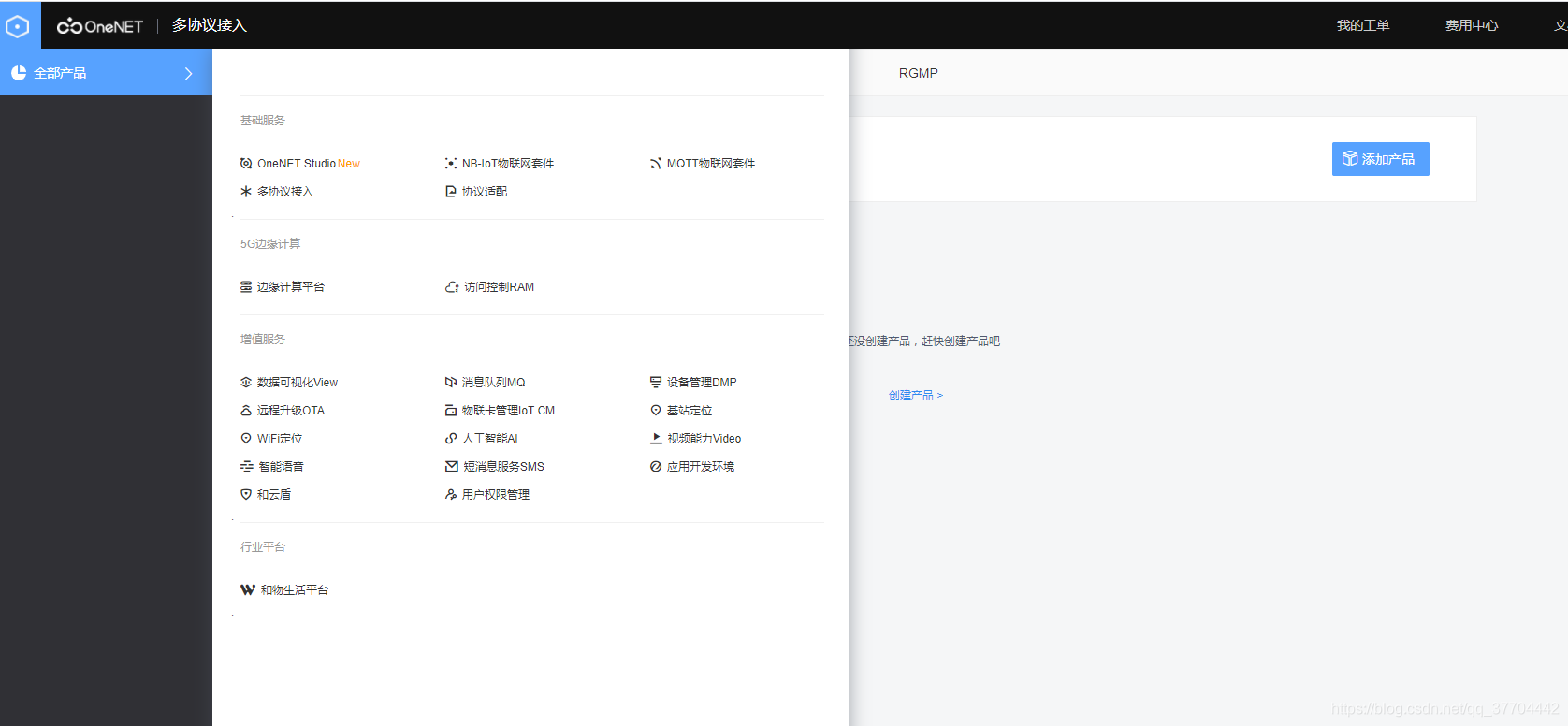

登陆OneNet，选择添加产品，添加多协议接入
然后在多协议接入页面，选择TCP透传添加设备

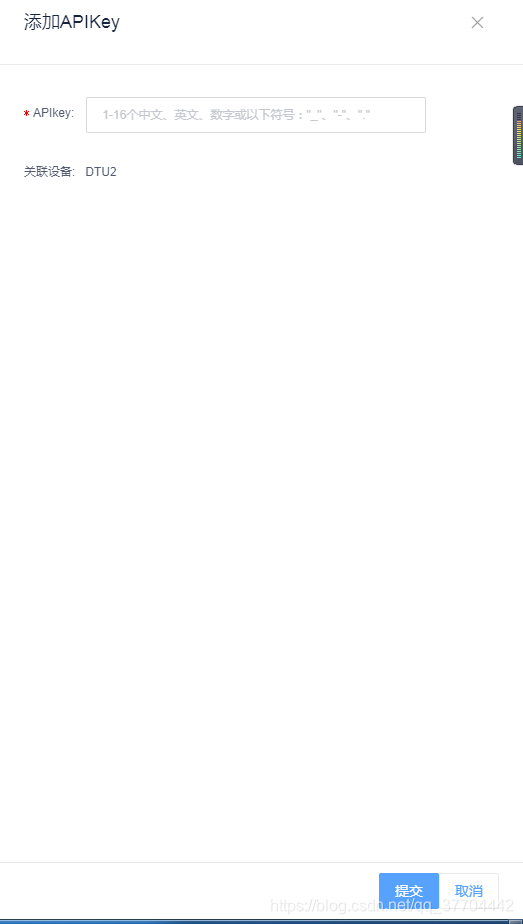

最后在设备详情栏中，添加Apikey
上传lua脚本
我使用的lua脚本如下
-----------------------------------------------------------------------
-- 使用说明： --
-- V1.3 --
-- 用户需要自行完成一下2个函数的实现 --
-- 1、定时下发数据任务初始化函数：device_timer_init(dev)【可选】 --
-- 2、对设备上传数据进行解析（包括心跳等）：device_data_analyze(dev) --
-----------------------------------------------------------------------
-------------------------------------------------------------------------------
-- 注册C函数 --
-- u2f 将32位整型内存数据转换为浮点数（不同于值转换） --
-- 类似C代码 *(float*)(&u) --
-- function u2f(u) --
-- @param u number 整数值 --
-- @return 成功返回浮点数值，否则返回nil --
-- @example local u = 123 --
-- local f = u2f( 123 ) --
-- --
-- time 获取时间戳，距离（00:00:00 UTC, January 1, 1970）的毫秒数 --
-- function time() --
-- @return 返回当前时间戳 --
-- @example local t = time() --
-- --
-- year 获取年（year-1900） --
-- function year(t) --
-- @param t number 时间戳，距离（00:00:00 UTC, January 1, 1970）的秒数 --
-- @return 返回年 --
-- @example local y = year( t ) --
-- --
-- month 获取月（0-11） --
-- function month(t) --
-- @param t number 时间戳，距离（00:00:00 UTC, January 1, 1970）的秒数 --
-- @return 返回月 --
-- @example local m = month( t ) --
-- --
-- day 获取日（1-31） --
-- function day(t) --
-- @param t number 时间戳，距离（00:00:00 UTC, January 1, 1970）的秒数 --
-- @return 返回月 --
-- @example local d = day( t ) --
-- --
-- hour 获取时（0-23） --
-- function hour(t) --
-- @param t number 时间戳，距离（00:00:00 UTC, January 1, 1970）的秒数 --
-- @return 返回时 --
-- @example local h = hour( t ) --
-- --
-- minute 获取分（0-59） --
-- function minute(t) --
-- @param t number 时间戳，距离（00:00:00 UTC, January 1, 1970）的秒数 --
-- @return 返回分 --
-- @example local m = minute( t ) --
-- --
-- second 获取秒（0-59） --
-- function second(t) --
-- @param t number 时间戳，距离（00:00:00 UTC, January 1, 1970）的秒数 --
-- @return 返回秒 --
-- @example local m = second( t ) --
-------------------------------------------------------------------------------
--------------------------------------------------------
-- 将bytes string转换hex string --
-- @param s string bytes string --
-- @return 返回hex string，类似"0A0B0C0D..." --
-- @example local hex = to_hex("\2\2\0\150\0\37\206") --
--------------------------------------------------------
function to_hex(s)
local i
local t
t={s:byte(1,s:len())}
for i=1,#t do
t[i]=string.format('%02X',t[i])
end
return table.concat(t)
end
-----------------------------------------------
-- 将object序列化成字符串 --
-- @param o boolean|number|string|table --
-- @return 返回序列化string --
-- @example local str = to_str({x=100}) --
-----------------------------------------------
function to_str(o)
local i=1
local t={}
local f
f=function(x)
local y=type(x)
if y=="number" then
t[i]=x
i=i+1
elseif y=="boolean" then
t[i]=tostring(x)
i=i+1
elseif y=="string" then
t[i]="\""
t[i+1]=x
t[i+2]="\""
i=i+3
elseif y=="table" then
t[i]="{"
i=i+1
local z=true
for k,v in pairs(x) do
if z then
z=false
t[i]="\""
t[i+1]=k
t[i+2]="\""
t[i+3]=":"
i=i+4
f(v)
else
t[i]=","
t[i+1]="\""
t[i+2]=k
t[i+3]="\""
t[i+4]=":"
i=i+5
f(v)
end
end
t[i]="}"
i=i+1
else
t[i]="nil"
i=i+1
end
end
f(o)
return table.concat(t)
end
----------------------------------------------------------------------------------------------------------
-- 添加值数据点到table中 --
-- @param t table --
-- i string 数据流或数据流模板名称 --
-- a number 毫秒级时间戳，距离（00:00:00 UTC, January 1, 1970）的毫秒； --
-- 如果值为0，表示使用当前时间 --
-- v boolean|number|string|table 布尔值、数值、字符串、json --
-- c string 用于标识数据点归属(设备AuthCode,可选) --
-- 如果值为“”或nil，表示数据点归属建立TCP连接的设备 --
-- @return 成功返回true，否则返回false --
-- @example local ok = add_val(t,"dsname",0,100) --
----------------------------------------------------------------------------------------------------------
function add_val(t, i, a, v, c)
if type(t)~="table" then
return false
elseif type(i)~="string" then
return false
elseif type(a)~="number" then
return false
else
local o = type(v)
if o~="boolean" and o~="number" and o~="string" and o~="table" then
return false
end
local n = {i=i,v=to_hex(v)}
-- n.v = n.v .. "("..o..")"
if a~=0 and a~=nil then
n["a"]=a
end
if c~=nil then
n["c"]=c
end
-- list push_back --
if t.h==nil then
t.h={nil,n}
t.t=t.h
else
t.t[1]={nil,n}
t.t=t.t[1]
end
end
return true
end
--------------------------------------------------------------
-- 将table序列化成json字符串 --
-- @param t table 通过add_val、add_bin构建起来的table --
-- @return 返回序列化json字符串 --
-- @example local json = to_json(t) --
--------------------------------------------------------------
function to_json(t)
local i=1
local o={}
local n
o[i]="["
i=i+1
n=t.h
while n~=nil do
if n[2]~=nil then
o[i]=to_str(n[2])
i=i+1
end
n=n[1]
if n~=nil then
o[i]=","
i=i+1
end
end
o[i]="]"
return table.concat(o)
end
------------------------------------
-- begin-添加用户自定义值或函数等 --
-- end-添加用户自定义值或函数等 --
------------------------------------
------------------------------------------------------------------------------------------
-- 设置定时下发设备的数据（可选） --
-- @param dev user_data 设备管理器 --
-- @return 无 --
-- @notice 此函数为回调函数，不可在脚本内调用 --
-- @readme dev提供一下几个函数： --
-- dev:add(interval,name,data)添加定时下发数据 --
-- @param interval number 数据下发的时间间隔（秒） --
-- name string 名称（须保证唯一性） --
-- data string 数据（二进制数据），使用lua转义字符串 --
-- @return 成功返回true，否则返回false --
-- @notice 定时数据下发的平均频率不超过1，及1/interval_1+...+1/interval_n<=1 --
-- @example local ok = dev:add(10,"test","\1\1\0\150\0\37\253\29") --
-- dev:timeout(sec)设置下发数据的设备响应超时时间（秒） --
-- @param sec int 响应超时时间（秒） --
-- 如果值为0，表示不检测设备响应超时 --
-- @return 无 --
-- @example dev:timeout(3) --
-- dev:response()设备响应成功 --
-- @param 无 --
-- @return 无 --
-- @example dev:response() --
-- dev:send(data)下发数据到设备 --
-- @param data string 数据（二进制数据），使用lua转义字符串 --
-- @return 无 --
-- @example dev:send("\2\2\0\150\0\37\206\89") --
------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------
-- 解析设备上传数据 --
-- @param dev user_data 设备管理器 --
-- @return size表示已解析设备上传数据的字节数，json表示解析后的数据点集合，格式如下： --
-- [ --
-- { --
-- "i" : "dsname1", // 数据流或数据流模板名称1 --
-- "a" : 1234567890, // 毫秒级时间戳，距离（00:00:00 UTC, January 1, 1970）的毫秒 --
-- // 如果值为0，表示使用当前时间 --
-- "v" : 123 | "123" | {...} // 布尔值、数值、字符串、json --
-- "b" : "0A0B0C0D..." // 二进制数据（16进制字符串），与v互斥，不同时存在 --
-- "d" : xxx | "xxx" | {...} // 用于描述b（可选）；布尔值、数值、字符串、json --
-- "c" : "authcode1" // 用于标识数据点归属(设备AuthCode,可选) --
-- // 如果为“”或不存在，表示数据点归属建立TCP连接的设备 --
-- } --
-- ... --
-- { --
-- "i" : "dsnamen", // 数据流或数据流模板名称1 --
-- "a" : 1234567890, // 毫秒级时间戳，距离（00:00:00 UTC, January 1, 1970）的毫秒 --
-- // 如果值为0，表示使用当前时间 --
-- "v" : 123 | "123" | {...} // 布尔值、数值、字符串、json --
-- "b" : "0A0B0C0D..." // 二进制数据（16进制字符串），与v互斥，不同时存在 --
-- "d" : xxx | "xxx" | {...} // 用于描述b（可选）；布尔值、数值、字符串、json --
-- "c" : "authcoden" // 用于标识数据点归属(设备AuthCode,可选) --
-- // 如果为“”或不存在，表示数据点归属建立TCP连接的设备 --
-- } --
-- ] --
-- @notice 此函数为回调函数，不可在脚本内调用 --
-- @readme dev提供一下几个函数： --
-- dev:add(interval,name,data)添加定时下发数据 --
-- @param interval number 数据下发的时间间隔（秒） --
-- name string 名称（须保证唯一性） --
-- data string 数据（二进制数据），使用lua转义字符串 --
-- @return 成功返回true，否则返回false --
-- @notice 定时数据下发的平均频率不超过1，及1/interval_1+...+1/interval_n<=1 --
-- @example local ok = dev:add(10,"test","\1\1\0\150\0\37\253\29") --
-- dev:timeout(sec)设置下发数据的设备响应超时时间（秒） --
-- @param sec int 响应超时时间（秒） --
-- 如果值为0，表示不检测设备响应超时 --
-- @return 无 --
-- @example dev:timeout(3) --
-- dev:response()设备响应成功 --
-- @param 无 --
-- @return 无 --
-- @example dev:response() --
-- dev:send(data)下发数据到设备 --
-- @param data string 数据（二进制数据），使用lua转义字符串 --
-- @return 无 --
-- @example dev:send("\2\2\0\150\0\37\206\89") --
-- dev:size()获取设备数据大小（字节数） --
-- @param 无 --
-- @return 返回设备数据大小（字节数） --
-- @example local sz = dev:size() --
-- dev:byte(pos)获取pos对应位置的设备数据（字节） --
-- @param pos number 指定的获取位置，取值范围[1,dev:size()+1) --
-- @return 成功返回设备数据（int），否则返回nil --
-- @example local data = dev:byte(1) --
-- dev:bytes(pos,count)获取从pos开始，count个设备数据 --
-- @param pos number 指定的获取起始位置，取值范围[1,dev:size()+1) --
-- count number 指定的获取数据总数，取值范围[0,dev:size()+1-pos] --
-- @return 成功返回设备数据（string），否则返回nil --
-- @example local datas = dev:bytes(1,dev:size()) --
-----------------------------------------------------------------------------------------------------------
function device_data_analyze(dev)
local t = {}
local a = 0
-- 添加用户自定义代码 --
-- 例如： --
local s = dev:size() --获取上行数据长度
add_val(t,"ds_test",0,dev:bytes(1,s))
-- return $1,$2 --
-- 例如： --
return s,to_json(t) --保存该数据
end
至此OnNet部分的设置已经完成，接下来就是GPRS模块（设备）的配置
设备配置

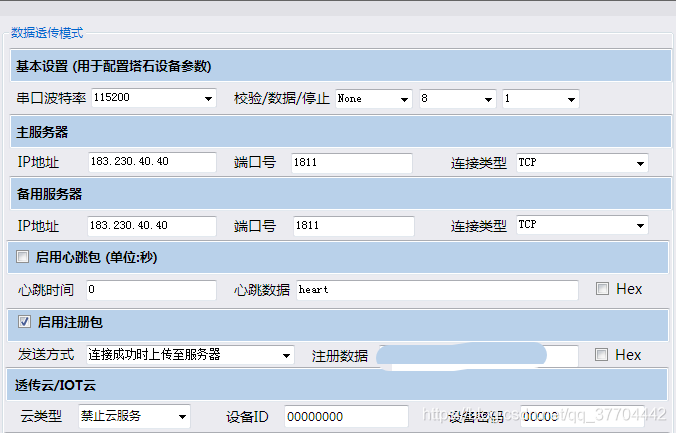

GRPS模块配置如上图
这里值得注意的是，注册包格式为PID#AuthCode#ParserName
其中PID 为 产品ID
AuthCode 为 鉴权信息（创建设备的时候所指定）
ParserName 为 脚本名称（上传Lua脚本的时候所指定）
配置完之后，保存参数，重启设备。重启之后的设备会自动连接
连接之后（OneNet设备列表会显示对应设备在线），连接不上可以检查一下SIM卡是否激活
（连接成功之后，效果如上图）
接受数据与下发命令（winform应用）
代码如下
using Newtonsoft.Json;
using System;
using System.Collections.Generic;
using System.Collections.Specialized;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.IO;
using System.Linq;
using System.Net;
using System.Reflection;
using System.Text;
using System.Threading;
using System.Windows.Forms;
namespace OneNet接收与发送信息
{
public partial class OneNetForm : Form
{
public string TakeText = "";//获取字符串
public OneNetForm()
{
InitializeComponent();
}
private void OneNetForm_Load(object sender, EventArgs e)
{
Control.CheckForIllegalCrossThreadCalls = false;
System.Net.ServicePointManager.DefaultConnectionLimit = 50;
}
private void TakeBtn_Clear_Click(object sender, EventArgs e)
{
TakeBox.Clear();
}
private void SendBtn_Clear_Click(object sender, EventArgs e)
{
SendBox.Clear();
}
private void SendBtn_Click(object sender, EventArgs e)//发送数据
{
Thread Th_Send = new Thread(SendDate);
Th_Send.IsBackground = true;
Th_Send.Start();
}
private void TakeBtn_Click(object sender, EventArgs e)//接收数据
{
Thread Th_Take = new Thread(TakeByte);
Th_Take.IsBackground = true;
Th_Take.Start();
}
#region 接受数据
private void TakeByte()
{
try
{
string url = "http://api.heclouds.com/devices/设备id/datapoints?";//设备地址
HttpWebRequest request = (HttpWebRequest)WebRequest.Create(url);//新建HttpWebRequest变量request
request.Method = "GET";//设置请求方法为GET
SetHeaderValue(request.Headers, "api-key", "Apikey");//设备API地址和 首部参数
request.Host = "api.heclouds.com";//设置Host
request.ProtocolVersion = new Version(1, 1);
request.ContentType = "text/html;charset=UTF-8";//设置请求内容格式
HttpWebResponse response = (HttpWebResponse)request.GetResponse();//获取响应内容
Stream myResponseStream = response.GetResponseStream();//转为流
StreamReader myStreamReader = new StreamReader(myResponseStream, Encoding.GetEncoding("utf-8"));//读取流
string retString = myStreamReader.ReadToEnd();//转化为字符串
myStreamReader.Close();//关闭流
myResponseStream.Close();
TakeText = retString;
if (response != null)
{
response.Close();//关闭response
}
JsonAnalysis();
}
catch
{
MessageBox.Show("连接超时");
}
}
public static void SetHeaderValue(WebHeaderCollection header, string name, string value)// HTTP协议报文头加入
{
var property = typeof(WebHeaderCollection).GetProperty("InnerCollection", BindingFlags.Instance | BindingFlags.NonPublic);
if (property != null)
{
var collection = property.GetValue(header, null) as NameValueCollection;
collection[name] = value;
}
}
#endregion
#region 发送数据
private void SendDate()
{
string url = "http://api.heclouds.com/cmds?device_id=设备id";
HttpWebRequest request = (HttpWebRequest)WebRequest.Create(url);
request.Method = "POST";
SetHeaderValue(request.Headers, "api-key", "Apikey");//设备API地址和 首部参数
request.Host = "api.heclouds.com";
request.ProtocolVersion = new Version(1, 1);
string Content = SendBox.Text.Trim();
if (IsSendHex.Checked)
{
Content = ASCIITr_16(Content);
}
byte[] data = Encoding.UTF8.GetBytes(Content);
using (Stream reqStream = request.GetRequestStream())
{
reqStream.Write(data, 0, data.Length);//写入流
reqStream.Close();
}
HttpWebResponse resp = (HttpWebResponse)request.GetResponse();//发送
if(resp!=null)
{
resp.Close();
}
if(request!=null)
{
request.Abort();
}
}
#endregion
#region Json数据解析
private void JsonAnalysis()
{
RootObject rb = JsonConvert.DeserializeObject<RootObject>(TakeText);
if(IsTakeHex.Checked)
{
TakeBox.Text += ASCIITr_16(rb.data.datastreams[0].datapoints[0].value)+ "\r\n";
}
else
{
TakeBox.Text += ASCIITr_10(rb.data.datastreams[0].datapoints[0].value) + "\r\n";
}
}
#region Json类
public class Datapoints
{
public string at { get; set; }
public string value { get; set; }
}
public class Datastreams
{
public List<Datapoints> datapoints { get; set; }
public string id { get; set; }
}
public class Data
{
public string count { get; set; }
public List<Datastreams> datastreams { get; set; }
}
public class RootObject
{
public string errno { get; set; }
public Data data { get; set; }
public string error { get; set; }
}
#endregion
#endregion
#region ASCII数据转换
private static string ASCIITr_16(string ASCStr)//以十六进制接收
{
string Result = "";
ASCStr= ASCStr.Replace(" ", "");
for (int x = 0; x < ASCStr.Length / 2; x++)
{
Result += ASCStr.Substring(x * 2, 2)+" ";
}
return Result;
}
private static string ASCIITr_10(string ASCStr)//以十进制接收
{
ASCStr = ASCStr.Replace(" ", "");
var inputByteArray = new byte[ASCStr.Length / 2];
for (var x = 0; x < inputByteArray.Length; x++)
{
var i = Convert.ToInt32(ASCStr.Substring(x * 2, 2), 16);
inputByteArray[x] = (byte)i;
}
string str = Encoding.UTF8.GetString(inputByteArray);
return str;
}
public static string ByteToHexStr(byte[] by)
{
StringBuilder ret = new StringBuilder();
foreach (byte b in by)
{
//{0:X2} 大写
ret.AppendFormat("{0:X2}" + " ", b);
}
return ret.ToString();
}
public static string DecStringToHex(string dec)
{
return ByteToHexStr(System.Text.Encoding.Default.GetBytes(dec));
}
#endregion
private void IsTimer_CheckedChanged(object sender, EventArgs e)
{
if(IsTimer.Checked)
{
}
}
}
}
实现效果
5057
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
