day1: docker-edgex-consul-1.2.0

注册配置服务

服务发现、配置管理、健康检查

边缘智能网关中具有多个微服务，微服务之间通过RESTAPI相互访问，服务调用者需要知道被调用服务的地址信息，才能进行访问。由于服务的访问信息可以动态改变，人为地添加系统中所有服务的访问信息不仅效率低，而且可靠性和稳定性无法保障。因此需要一套完善的服务发现机制来实现服务注册、服务发现自动化，并且可以动态地实现服务的注册、查找和删除。配置和注册服务是基于开源的Consul服务发现框架设计的。
配置和注册服务是整个系统中所有服务的管理器，负责为每个服务提供配置信息，且该配置信息可以覆盖服务内部配置。当服务的配置信息如端口号已经被占用时，配置和注册服务会动态为其分配一个新的端口号，并向该服务发送通知，提醒端口号被改变。
配置和注册服务是整个系统中的注册表，配置和注册服务掌握系统中所有服务的访问地址和当前运行状态。每个服务在启动时，首先必须向配置和注册服务注册自己，注册信息包括服务名、IP地址、端口号等。收到注册请求时，配置和注册服务会以Key/Value的方式将信息添加到注册表中。然后，配置注册服务会定期的“ping”该服务，以检测该服务的健康状况。
当系统中的一个服务需要访问另一个服务时，首先通过配置和注册服务检测该服务是否可以访问，如果可以，则获取对应的IP地址和端口号，再通过IP访问相关服务。系统可以在没有配置和注册服务的情况下运行，这种情况下，系统中的服务使用默认配置在本地运行，服务之间通信时无法保证对方是否可以访问。

源码分析

Makefile

.PHONY: docker build clean

DOCKERS=edgex-consul
.PHONY: $(DOCKERS)

VERSION=$(shell cat ./VERSION 2>/dev/null || echo 0.0.0)
DOCKER_TAG=$(VERSION)

GIT_SHA=$(shell git rev-parse HEAD)

GO=CGO_ENABLED=0 GO111MODULE=on go
GOFLAGS=-ldflags "-X github.com/edgexfoundry/edgex-go.Version=$(VERSION)"

build: health

.PHONY: health
health:
	$(GO) build $(GOFLAGS) -o $@ ./command/health

docker: $(DOCKERS)

edgex-consul:
	 docker build \
		-f Dockerfile \
		--label "git_sha=$(GIT_SHA)" \
		-t edgexfoundry/docker-edgex-consul:$(GIT_SHA) \
		-t edgexfoundry/docker-edgex-consul:$(DOCKER_TAG) \
		.

Makefile 可用于生成可执行文件 health 以及docker 镜像docker-edgex-consul:版本号。

Dockerfile

Dockerfile 中写明了镜像的建立过程，也可看出容器的启动过程。

Dockerfile 一般分为两部分，编译环境和运行环境。这是因为编译过程需要的文件比较多，如果直接作为镜像，最后得到的镜像文件会比较臃肿。因此，一般步骤是先在编译环境下得到可执行文件，再将可执行文件复制到一个新的基础镜像中运行（此镜像一般很小，如apline只有 5M 左右）。

镜像一般都是以linux作为基础容器，再配置好相关环境后上传到hub.docker.com，启动时就不需要手动下载相关内容。如下面的golang:1.13-alpine镜像是以linux apline作为基础环境，且已经安装好了golang:1.13的。

dockerfile 的介绍文件可参考 https://blog.51cto.com/14156658/2497164

# 使用 golang:1.13-alpine 作为基础编译镜像。
FROM golang:1.13-alpine AS builder

ENV GO111MODULE=on
# 设置基础镜像中的工作目录
WORKDIR /go/src/github.com/edgexfoundry/docker-edgex-consul

# 更换镜像源
RUN sed -e 's/dl-cdn[.]alpinelinux.org/nl.alpinelinux.org/g' -i~ /etc/apk/repositories
# 下载相关文件
RUN apk update && apk add pkgconfig build-base git
# COPY Dockerfile文件所在目录下的文件  . 表示WORKDIR目录
# 将 go.mod 文件复制到 WORKDIR 下
COPY go.mod .
# 下载 go 的相关依赖
RUN go mod download
# 将 Dockerfile 所在目录的所有文件复制到 WORKDIR 目录中
COPY . .
# 编译得到可执行文件，见Makefile知，得到的文件 位于 WORKDIR/command/，文件名为 health
RUN make build

# 以 Consul 作为运行环境
FROM consul:1.7.2

LABEL license='SPDX-License-Identifier: Apache-2.0' \
    copyright='Copyright (c) 2019: Canonical; \
Copyright (c) 2019: Intel Corporation'

# for pg_isready to check when kong-db is ready
# 安装相关工具，可检测 kong-db 是否可用
RUN apk add postgresql-client jq=1.6-r0 curl=7.64.0-r3

# Make sure the default directories are created for consul
# 确保 consul 使用的配置文件的默认目录存在
RUN mkdir -p /consul/scripts && mkdir -p /consul/config

# 复制Dockerfile所在目录下的相关文件到 consul 环境指定目录中
COPY scripts /edgex/scripts
COPY config /edgex/config
# 将上面编译得到的可执行文件 health 复制到 consul 环境指定目录中
COPY --from=builder /go/src/github.com/edgexfoundry/docker-edgex-consul/health /edgex/scripts/health

# be sneaky and sneak jq into the scripts dir for now, eventually need a
# statically compiled go program so we don't have to deal with musl/glibc issues
# but for now everything is alpine and thus everything is musl
# RUN 后的命令是在当前环境中执行
RUN cp /usr/bin/jq /consul/scripts/jq
RUN cp /usr/lib/libonig.so* /consul/scripts/

# 指定交互端口
# EXPOSE并不会让容器的端口访问到主机。要使其可访问，需要在docker run运行容器时通过-p来发布这些端口，或通过-P参数来发布EXPOSE导出的所有端口
EXPOSE 8500
EXPOSE 8400

# Copy over custom entrypoint (derived from consul entrypoint)
COPY edgex-consul-entrypoint.sh /usr/local/bin/edgex-consul-entrypoint.sh
# 设置容器启动时执行的命令
ENTRYPOINT ["edgex-consul-entrypoint.sh"]

# Override consul defaults so that container runs in production mode by default
# 设置命令的参数
CMD [ "agent", "-ui", "-bootstrap", "-server", "-client", "0.0.0.0" ]

容器运行

由上面的Dockerfile 知，容器已事先配置好了consul环境，并包含了编译得到的可执行文件，容器创建好之后，会运行edgex-consul-entrypoint.sh文件，参数为"agent", "-ui", "-bootstrap", "-server", "-client", "0.0.0.0"，这些参数都是用于建立Consul的server。关于Consul的说明可看此视频https://www.bilibili.com/video/BV1pT4y1374Z?p=1，或此文档https://www.cnblogs.com/cuishuai/p/8194345.html

edgex-consul-entrypoint.sh：

#!/bin/sh
set -e
# 下面的语句，若存在变量$EDGEX_DB，则 $Database_Check=$EDGEX_DB，否则="redis"
# EDGEX_DB和EDGEX_SECURE可通过环境变量指定。见docker-compose.yml 文件中的 environment:
Database_Check="${EDGEX_DB:-redis}"
Secure_Check="${EDGEX_SECURE:-true}"

# Set default config
cp /edgex/config/00-consul.json /consul/config/00-consul.json

# Set config files - Redis DB
if [ "$Database_Check" = 'redis' ]; then
    echo "Installing redis health checks"
    cp /edgex/config/database/01-redis.json /consul/config/01-redis.json
fi

# Set config files - Secure Setup
if [ "$Secure_Check" = 'true' ]; then
    echo "Installing security health checks"
    cp /edgex/config/secure/*.json /consul/config/
fi

# Copy health check scripts
cp -r /edgex/scripts/* /consul/scripts/

echo "Chaining to original entrypoint"
# $@ 表示全体参数，$1 表示参数列表中的第一个参数
exec "docker-entrypoint.sh" "$@"

edgex-consul 启动时就注册了edgex-redis服务，可以看到docker-edgex-consul-1.2.0代码中包含了edgex-redis服务注册所需的配置信息01-redis.json。具体注册过程还得看docker/consul容器内部的启动过程。

Consul

Consul 可分为3部分，Client, Server, Server-Leader，他们仨都能接收服务注册，但Client并不保存相关信息，它会将信息转发给Server，由Server来存储信息。

各个Server上注册的服务不一样，为了保证访问任何一个Server都可获得所有可用服务的信息，就需要对各个Server上注册的服务信息进行同步，这就是Server-Leader的功能。一般大型场景的Server的个数也不需要很多，3-5个即可满足需求。不过，EdgeX Foundry中只有一个Server，它本身就是leader。

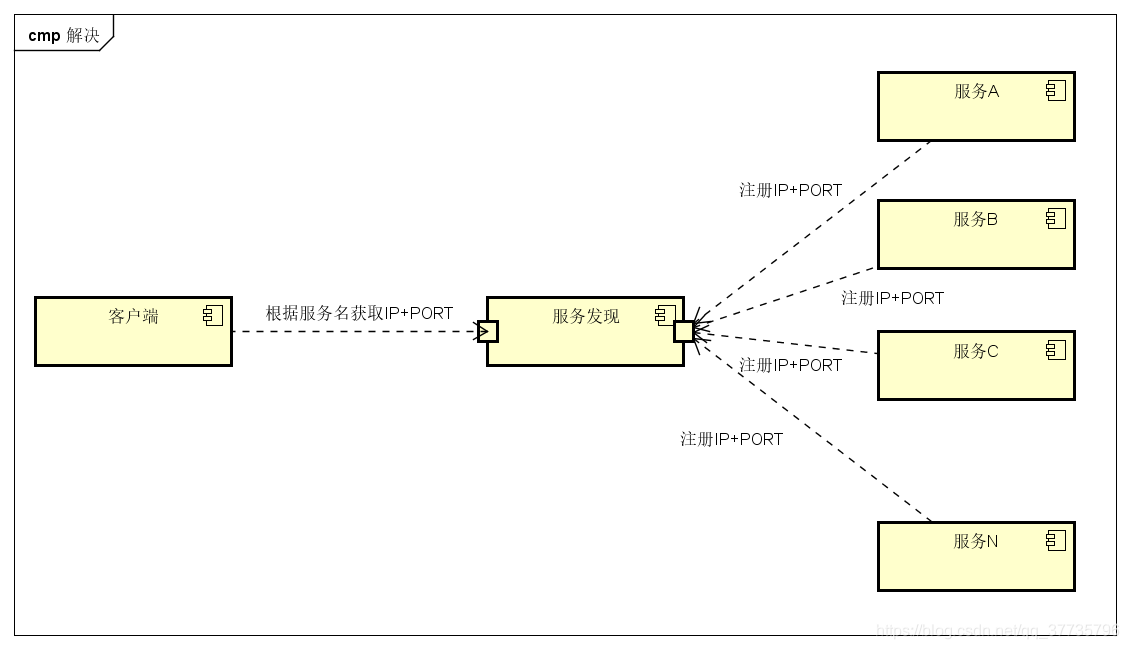

服务发现介绍，图示如下
在这里插入图片描述

服务注册

API - /agent/service/register, put, application/json

注册服务时上传的信息一般包括以下内容，详细参数说明：

{
    "ID": "redis1", // 每个实例对应的id，必须唯一
    "Name": "redis", // 服务名，对应一类服务，可多个服务实例使用同一个服务名，但id必须不同
    "Tags": [
        "primary",
        "v1"
    ], // These tags can be used for later filtering and are exposed via the APIs.
    "Address": "127.0.0.1", // 服务的地址
    "Port": 8000, // 服务的端口
    "Meta": {
        "redis_version": "4.0"
    },
    "EnableTagOverride": false,
    "Check": { // consul 会定期对服务进行健康检查，这里设置相关参数
        "DeregisterCriticalServiceAfter": "90m",
        "Args": [
            "/usr/local/bin/check_redis.py"
        ],
        "Interval": "10s", // 健康检查的时间间隔
        "Timeout": "5s"
    },
    "Weights": {
        "Passing": 10,
        "Warning": 1
    }
}

edgex-go中服务注册的实现在go-mod-registry中，而服务的配置相关操作则在go-mod-configuration模块。

服务配置

consul还可以保存注册的服务的配置信息，配置信息也是KEY-VALUE的形式存储。在edgex-go中，服务启动时，会先检查consul是否存在配置信息（之前服务注册过，上传过配置信息，当服务关闭后重新启动时），若有则使用consul上保存的配置，否则使用本地配置文件，并将配置上传到consul。

说明：consul 管理服务的配置文件是保存在consul内部，而不是使用edgex-redis。docker-edgex-consul 源码中包含了redis数据库这个服务注册所需要的信息，应该只是为了方便。否则还需要去自定义redis容器，添加一些用于服务注册的代码。

总结

注册配置服务基本上就是直接使用的consul，EdgeX foundry中的每一个微服务都要注册到consul中，即将其ip地址，端口等信息都会存放到consul中。

通过api请求特定服务健康状态时，返回的是详细信息，docker-edgex-consul在此的工作仅仅只是增加了过滤作用的代码。使得最终得到的结果是一个bool变量，即是否可用。
