［python］RadioActive切题系统-外包比赛

bilibili宣传视频：https://www.bilibili.com/video/av53893090
github:https://github.com/blue-sky-sea/Paper-Question-recognition

当前系统及库版本

Windows：win10
anaconda: Anaconda navigator 1.9.2
opencv: Opencv3 3.1.0
AipOcr: 百度ocr库最新
re: re库，自带
python：Python 3.7.0

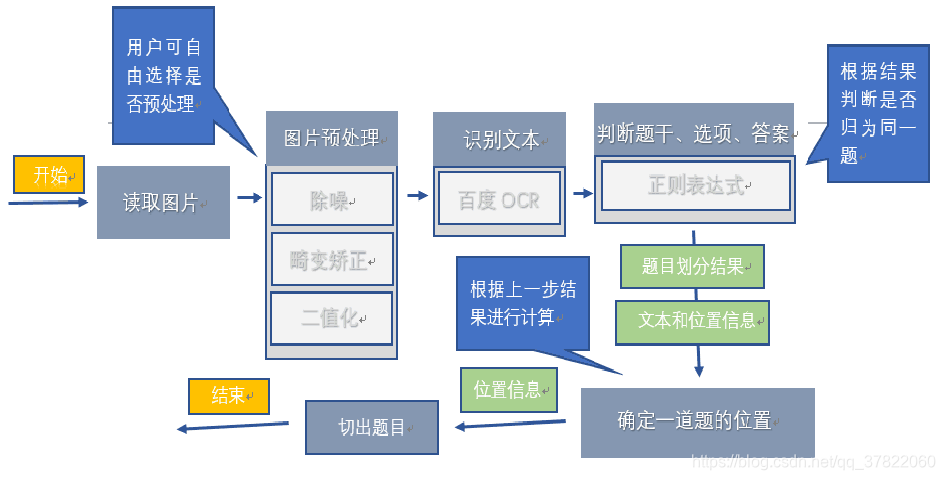

系统总体思路

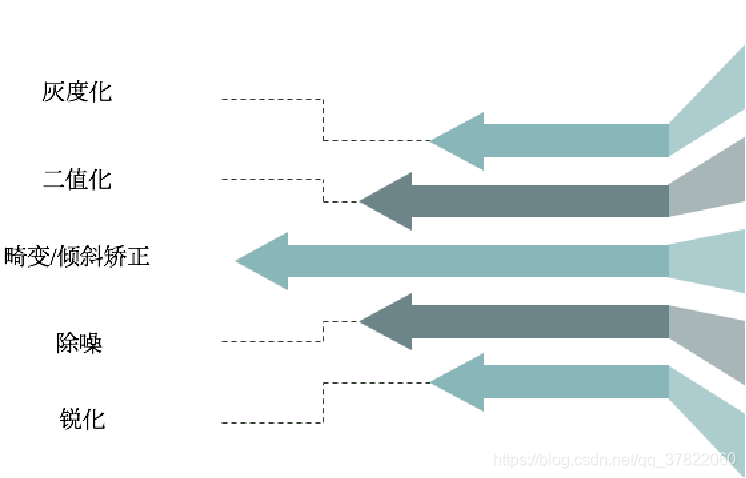

预处理

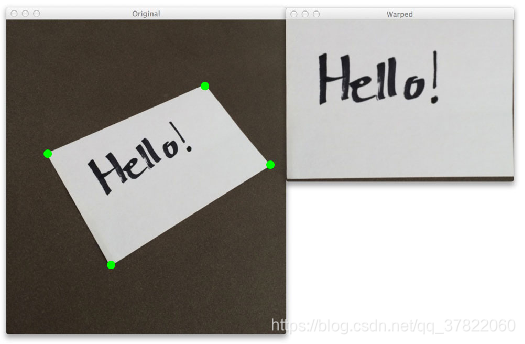

透视矫正：目标找到纸的四个点然后矫正成右下图的样子

如何找到四个点？
有两大方法：Canny边缘检测和霍夫直线检测

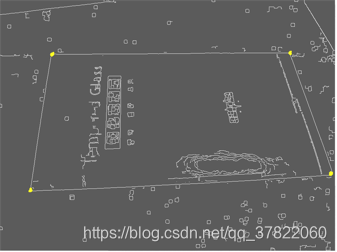

边缘检测效果：得到近似轮廓从而获得四个点的位置

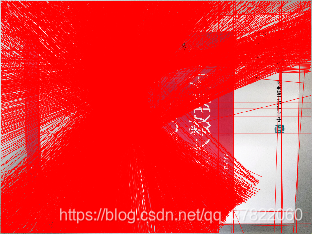

霍夫直线效果：找出所有‘’可疑‘’直线

根据条件和实际情况筛选出竖线和横线，计算交点即可找到纸张的四个点


最终可以根据实际情况综合考虑上述两个方法

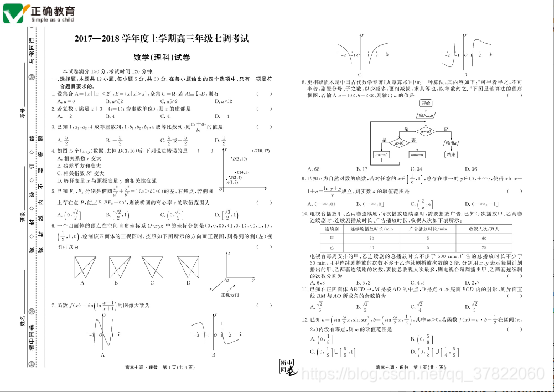

双页试卷处理：

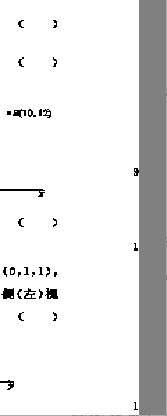

类似这种图片，需要把试卷分成左右两份

我们的思路是：
1.选取中间部分的区域（如40%~60%）我们考虑上下也各截取了一部分，将该区域二值化

2.找到连续白色区域最多，但又远大于字与字空隙的距离的区域

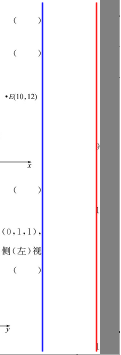

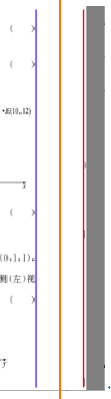

3.计算这个区域的中心线后，这条线就是我们要找的双页试卷的切割线（橙色）

这个方法甚至可以处理两页之间中间有直线的试卷。只要存在满足一定条件的空白区域就可以找到分割线。

文字识别

最初我们用teseeract库作识别，但是识别精度感人，jTesssBoxEditor训练字库的效果也很感人。
时间紧迫，我们就选择了百度Ocr的API接口作为文字识别的工具。缺点是，免费版低精度一天只有500次的使用次数。

自然语言处理

这一部分是划分题目的重中之重。

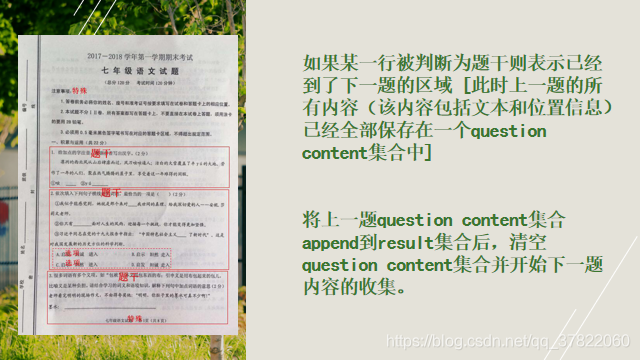

我们之前的想法是，判断识别出的某一段是否为题干，如果是题干，那么就把它和上面的部分划分开来。
但是，判断题干的效果并不好。原因在于：
1.ocr文字识别出现误差，没有识别出必要的题号等标志性词。
2.没有良好的分词。
3.正则表达式判断题干情感（比如：‘’请问…的答案是‘’、‘’以下…正确的是“ 这种一看就是题目的题干的结构）难以尽善尽美，往往需要后期debug才能补充；
简而言之，能否正确识别出题干，是我们最需要关心的。
只要识别出题干，那么上一题就被分出来了。

另外还要考虑一下 注意事项，等无关紧要的东西不要被划分成题目。
划分出选择题的思路大致也和上面一样

划分题目区域

由于百度ocr接口除了文字还附带位置信息，所以我们只需要把每道题的题干+题目内容的位置信息合并就可以知道整道题的位置信息了。

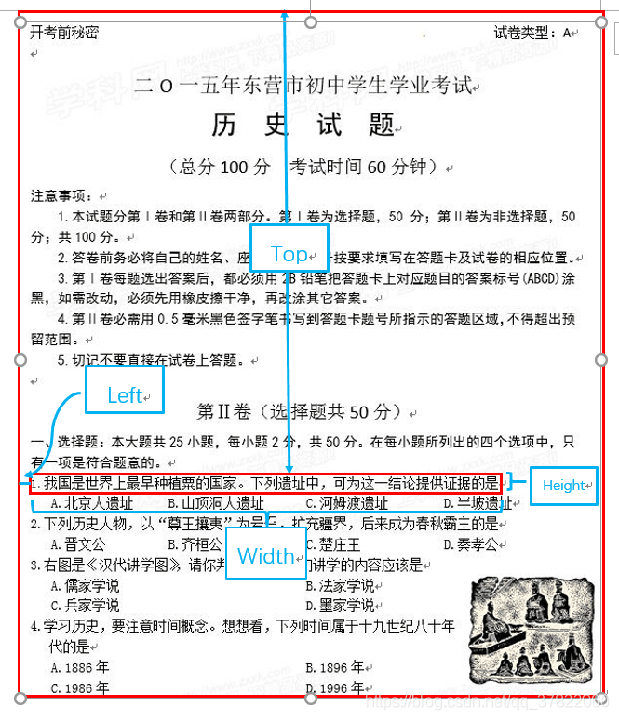

ocr接口位置信息有4个变量（top，left，height，width），如下。

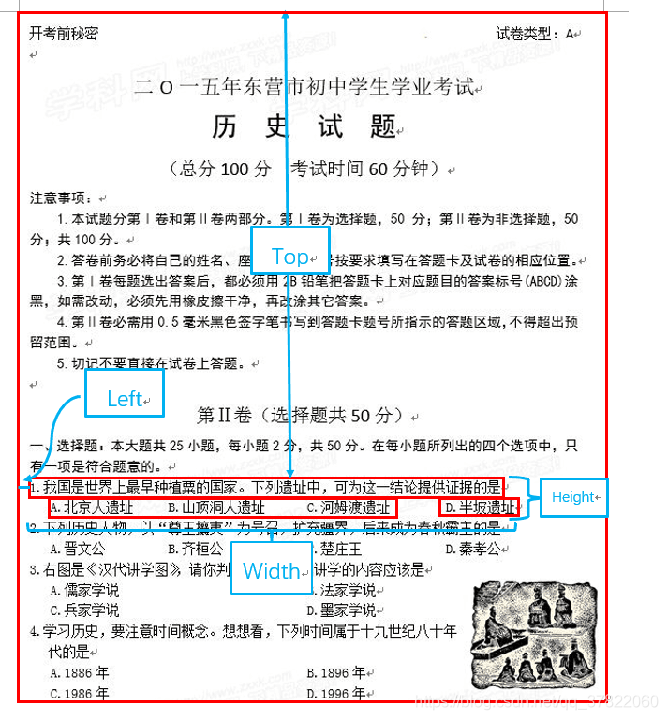

一道题按理来说就包括了图中的两个红框的位置信息，只要综合考虑位置信息，一定可以得到整道题的位置信息。
但是实际操作中出现了意外，一道题当最后一行压根没有识别出来怎么办。

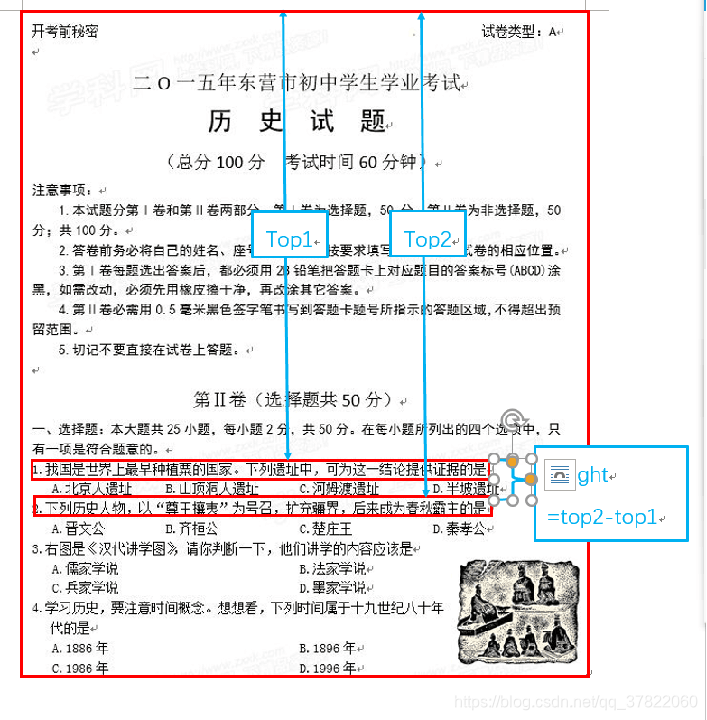

解决办法是，根据下一道题的top信息来计算上一道题的height，这样就避免了 A.北京人遗址这一行没被识别出来的尴尬。

前端

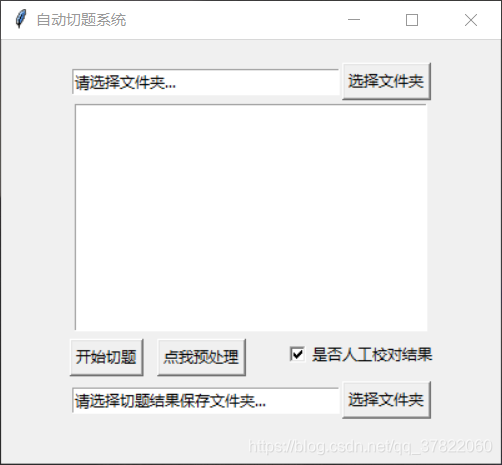

综合考虑，我们还是使用了python的tkinter库制作前端。
很简单，很朴素。

包括了选择图片所在的文件夹，切题结果保存的文件夹，预处理，是否 人工校对，开始切题的功能。

如果开启了人工校对，切题完成后会出现校对页面。右边是原图，左边是切题结果。

以上
