记录第一代奥迪TT/初代Audi TT MK1手稿

---

奥迪 TT MK1 (8N) - 项目 297

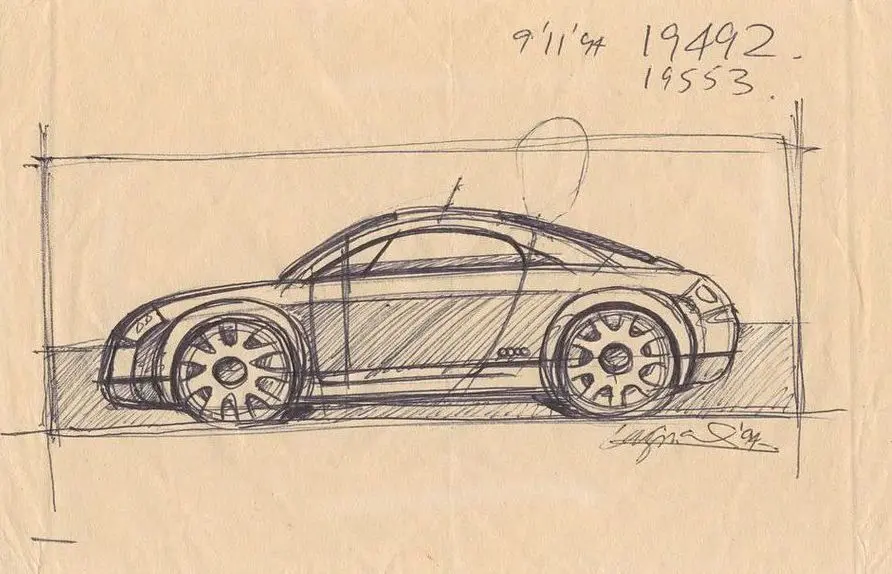

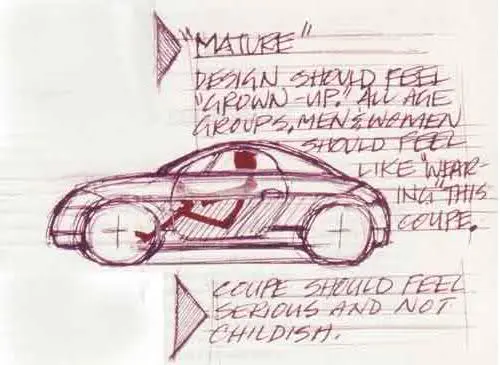

TT的设计师弗里曼·托马斯(Freeman Thomas)表示，这款车是在与奥迪设计主管J·梅斯(J Mays)出差期间诞生的，期间他绘制了TT的初稿。
看到这张草图，J·梅斯一定会向他借用的。 30 分钟后返回，J Mays 告诉他，他刚刚与研发主管 Josef Paefgen 谈过，他们想制造这辆车。

产品开发主管 Ulrich Hackenberg 则表示，该品牌希望开发一款基于 A3 的跑车，他联系了 J Mays，J Mays 聘请了 Freeman Thomas。

无论如何，这个名为 297 的项目于 1994 年中期开始，团队成员包括 J Mays、Thomas Freeman、Peter Schreyer、Martin Smith、Hartmut Warkuss 和 Romulus Rost。

---

From frame number or VIN (Vehicle Identification Number), we obtain various information about our vehicle. （关于MK1车架号各位置的含义）

The frame number is a series of digits (17), grouping them into subsets that we obtain the following information:

Digits   1-2: Country of manufacture

Digit      3: Manufacturer

Digits   4-6: Unknown

Digits   7-8: Model

Digit      9: check digit

Digit     10: Year of Manufacture

Digit     11: Factory which was built

Digits 12-17: Sequence number of production

直译：

数字1-2：制造国

数字3：制造商

数字4-6：未知

数字7-8：型号

数字9：校验位

数字10：制造年份

数字11：已建成的工厂

数字12-17：生产序列号

---

项目的变化

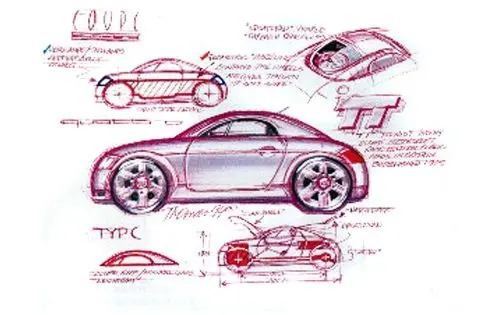

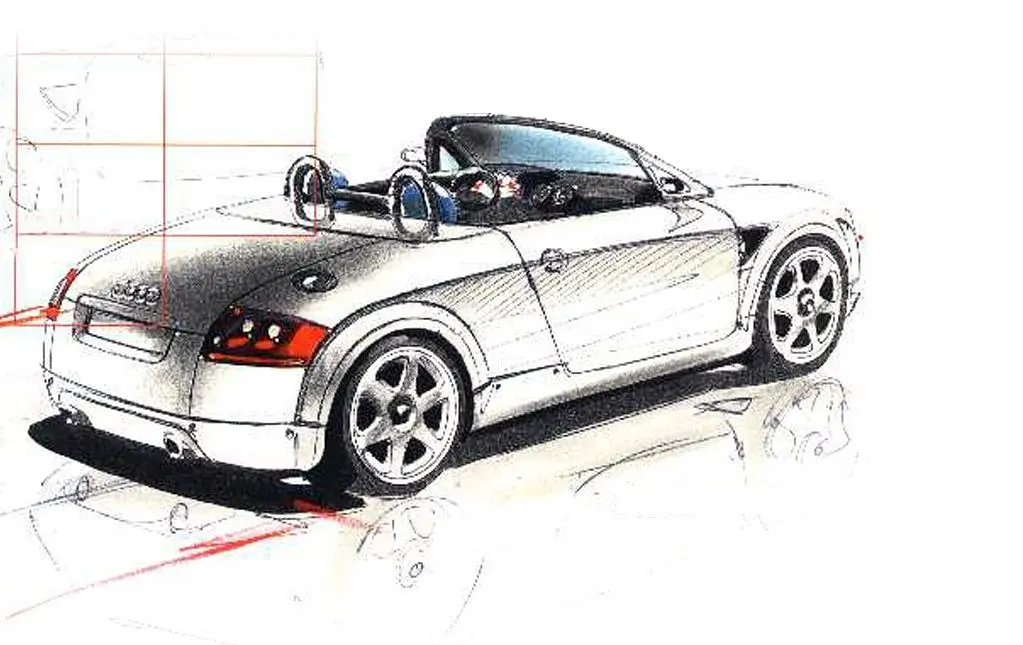

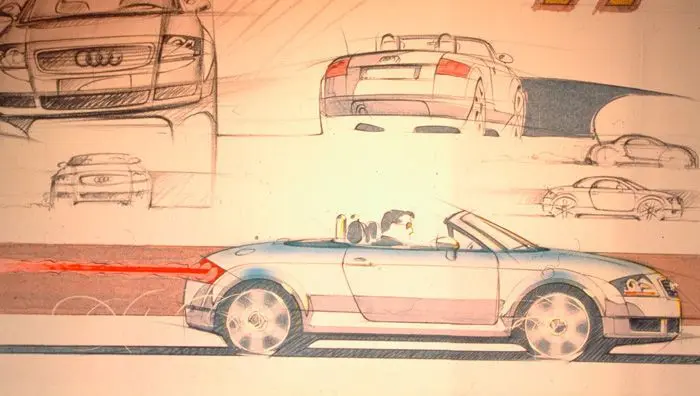

Thomas Freeman 设想以轿跑车、跑车、硬顶 Spider 和挡风玻璃降低 39 毫米并配有简化引擎盖的 Spider 的形式提供 TT。

切

跑车

蜘蛛侠

Syder 硬顶

Syder 挡风玻璃降低

Syder 硬顶

名字的选择

关于汽车的名称有很多讨论和很多建议。托马斯·弗里曼 (Thomas Freeman) 更喜欢“Alpensieger”（法语中阿尔卑斯山的胜利者），也是 1911 年奥迪 C 型车的名称，而 J. Mays 更喜欢“Zuma”（加利福尼亚州马里布海滩的名称）。最后，“TT”达成了共识，因为它让人想起了旅游奖杯，也让人想起了 NSU TT

通过选择这个名字，奥迪向著名的“旅游奖杯”比赛致敬，这是一场在英国马恩岛举行的传奇比赛。如今，这里只有摩托车参与竞争，但在 20 世纪初，汽车也曾在这里竞争，其中包括汽车联盟 (Auto Union) 和 NSU，这些品牌合并后诞生了奥迪 (Audi)。

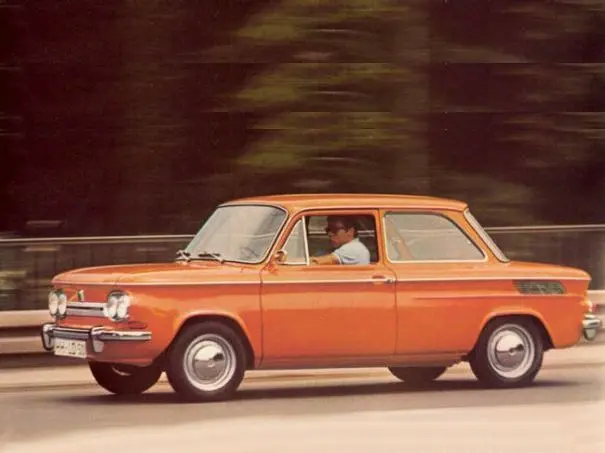

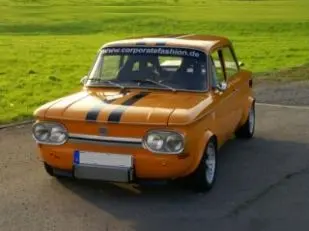

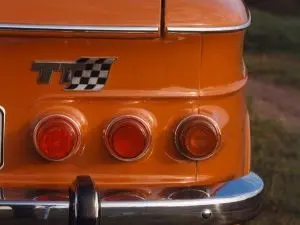

NSU TT 是 1965 年发布的车型，随后于 1967 年推出了名为 TTS 的竞赛版本。搭载1000cc发动机，最大功率85马力，在同级别赛车运动中处于领先地位。 1967年，她赢得了当时世界上最长的拉力赛环欧自行车赛的冠军。

有关 NSU TT 的更多信息http://www.nsu-tts.de/

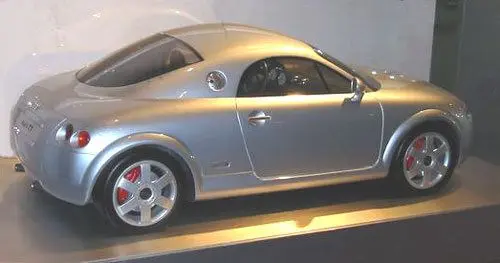

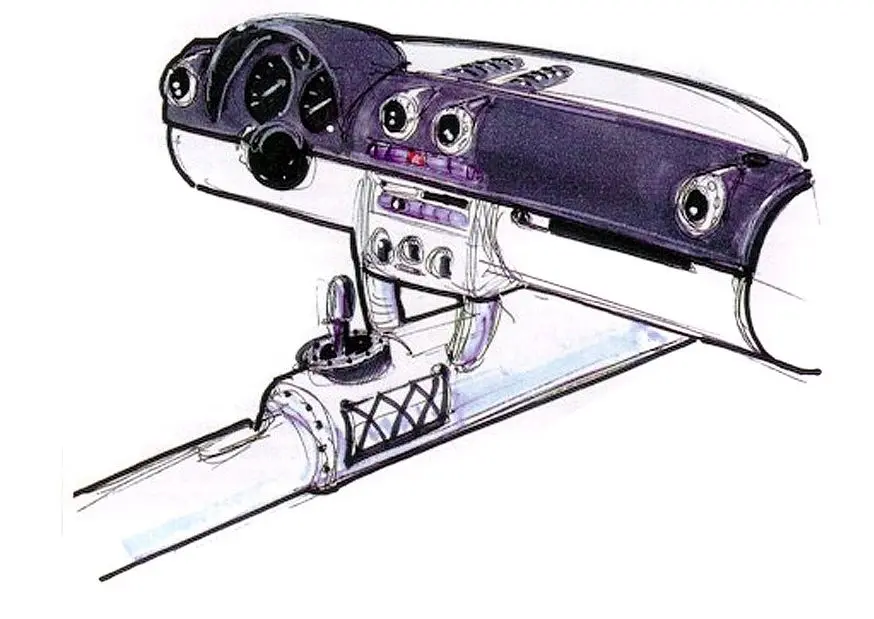

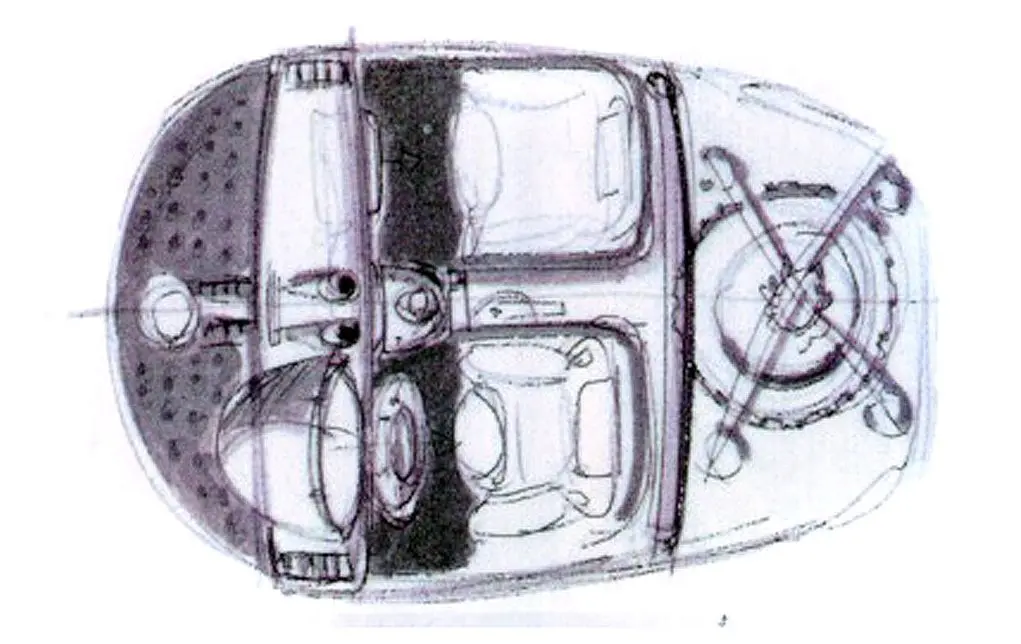

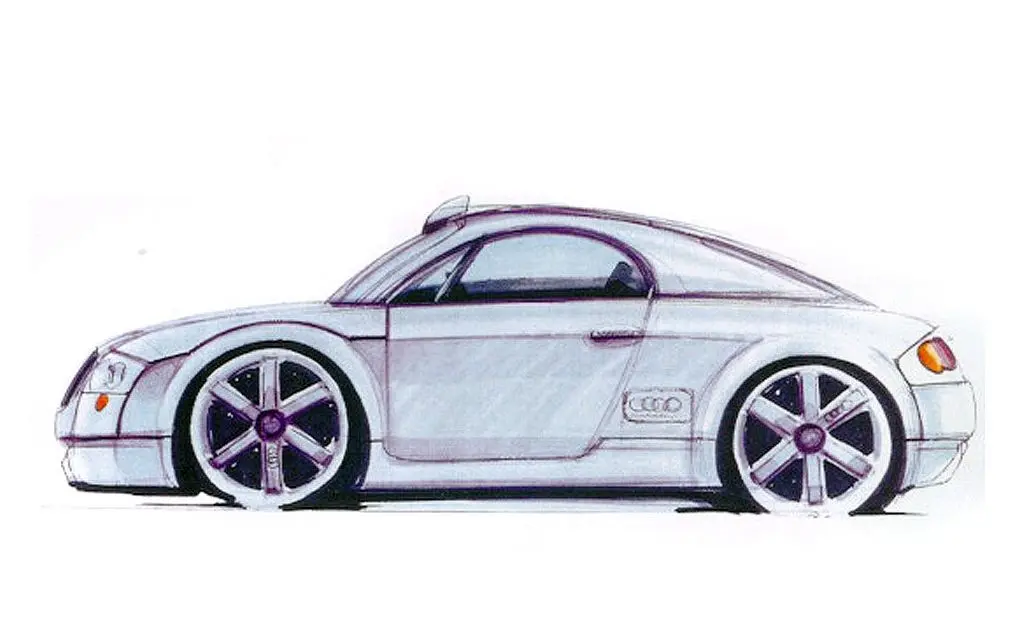

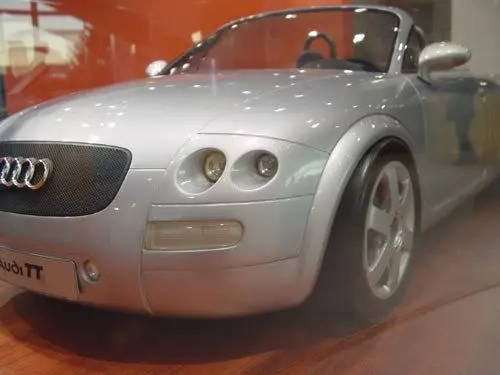

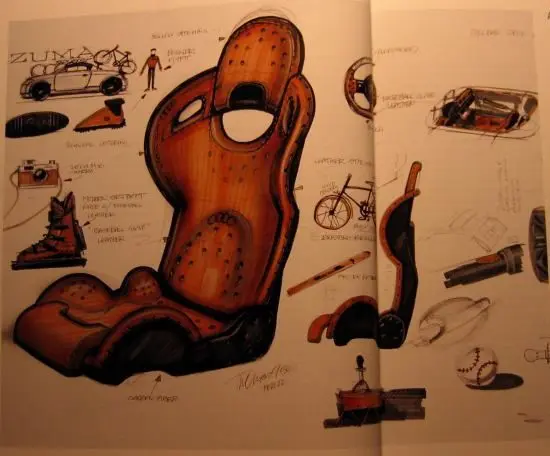

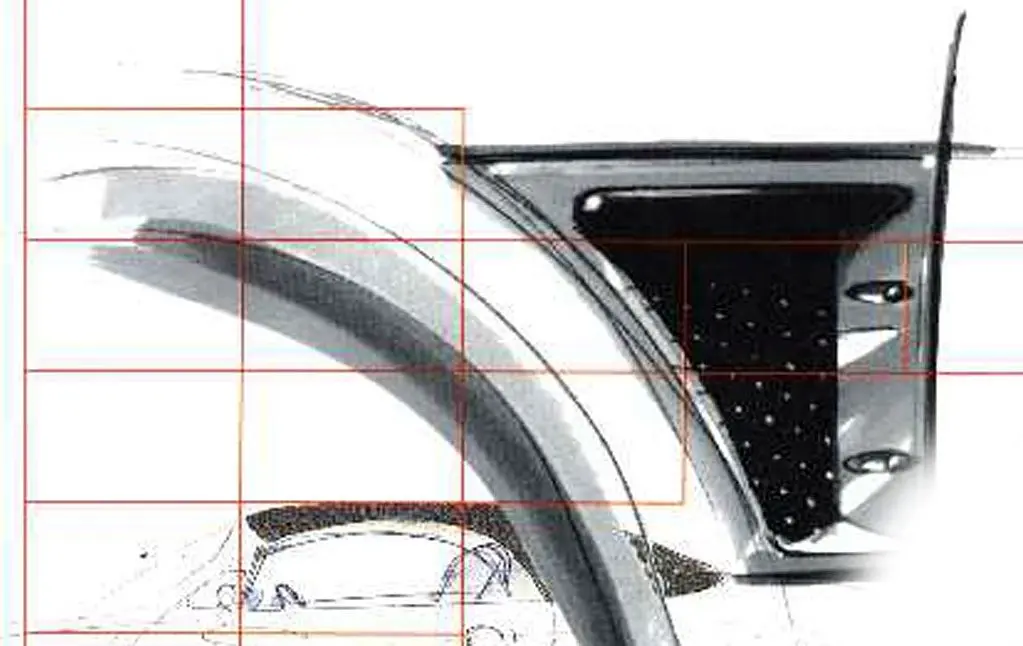

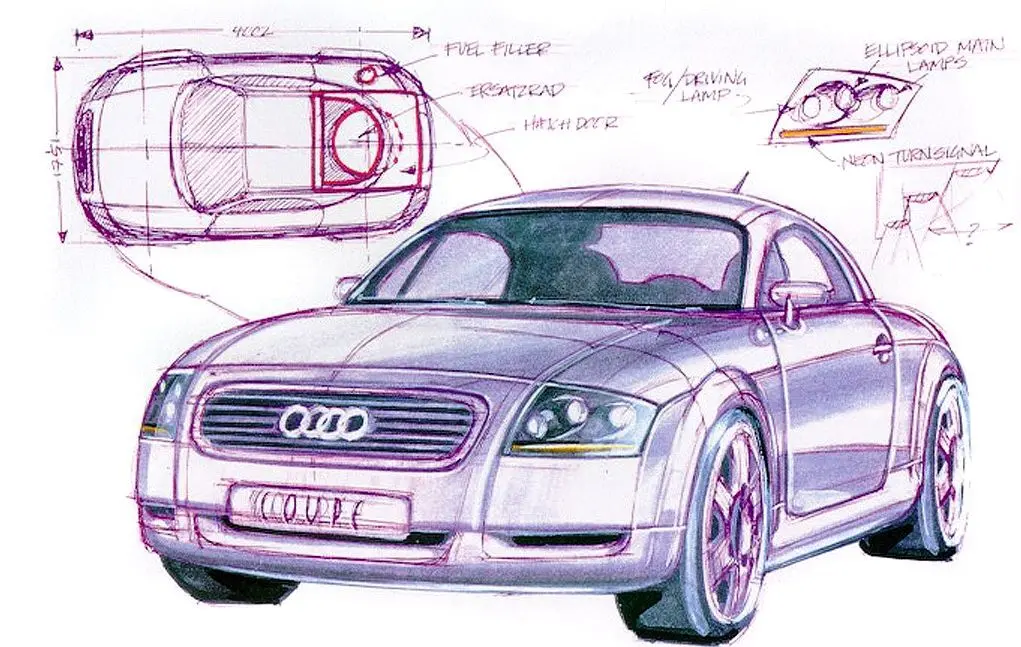

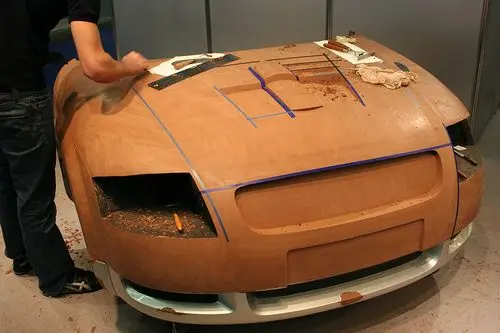

草图、草图和模型

---

奥迪 TT MK1 (8N) - 行走装置。

之前训练

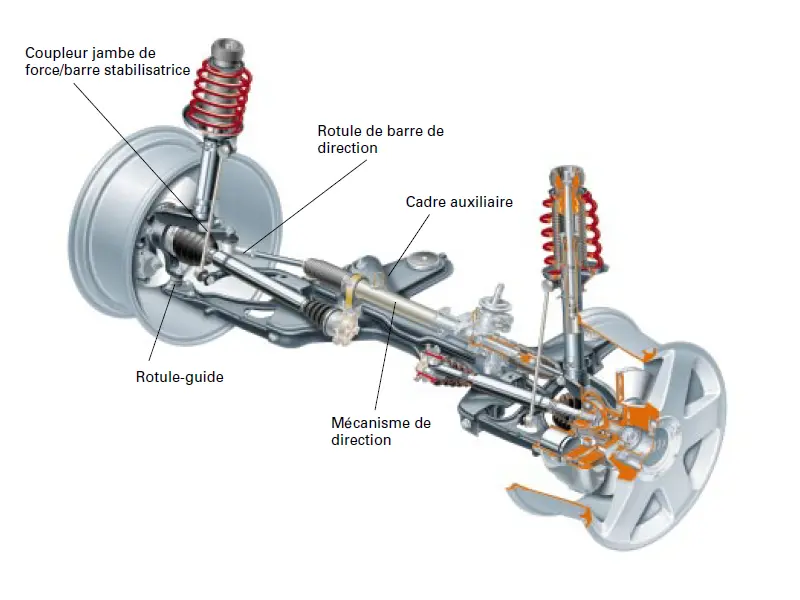

带有叉骨、辅助车架和横向稳定杆的麦弗逊支柱轴被设计为运动悬架底盘。为了获得更好的方向稳定性，使用了新开发的铸钢枢轴轴承，其与转向杆的连接经过改进，并且使用了新的锻造臂。

特点是：

• 横拉杆球头（较大的拐角）
• 导向球由更厚的榫头加固
• 辅助框架与铝制插座用螺钉固定在一起
• 与稳定杆的支柱连接保证了更好的响应行为

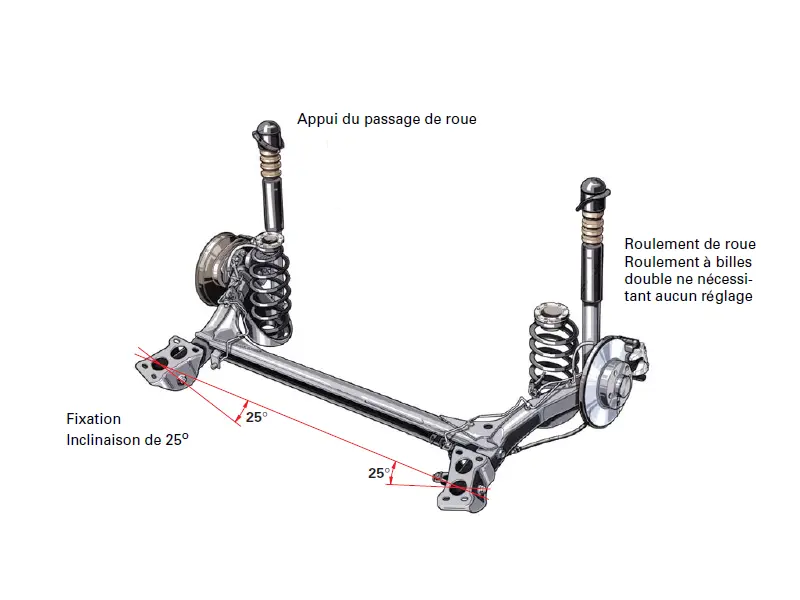

后桥（FWD）

带稳定杆的半刚性轴

轴承的 25° 倾斜为后轴提供了良好的自转向性能。

由于后轴的倾斜，在拐角处产生的漂移力会在轴承中产生，这是一件好事，然后通过轴承传递到车身。

减震器的支撑位于轮拱内，螺旋弹簧的支撑位于翼梁下方。弹簧和减震器的分离创造了宽敞的行李舱，并将最小的噪音传输到乘客舱（声学解耦）。

车轴稳定是通过管状横向稳定杆实现的。

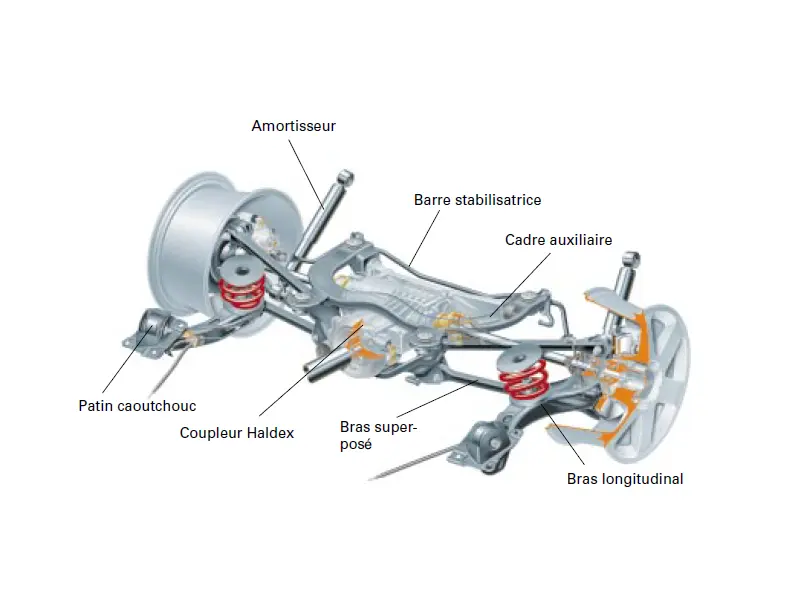

后桥（Quattro）

带 Haldex 耦合器的纵向叠臂轴

• 连杆轴使用辅助框架（4 点固定）和安装在纵向连杆上的相应履带校正轴轴承进行固定。
• 辅助轴架上的横向稳定杆提供稳定性
• 减震器安装位置（约45°）

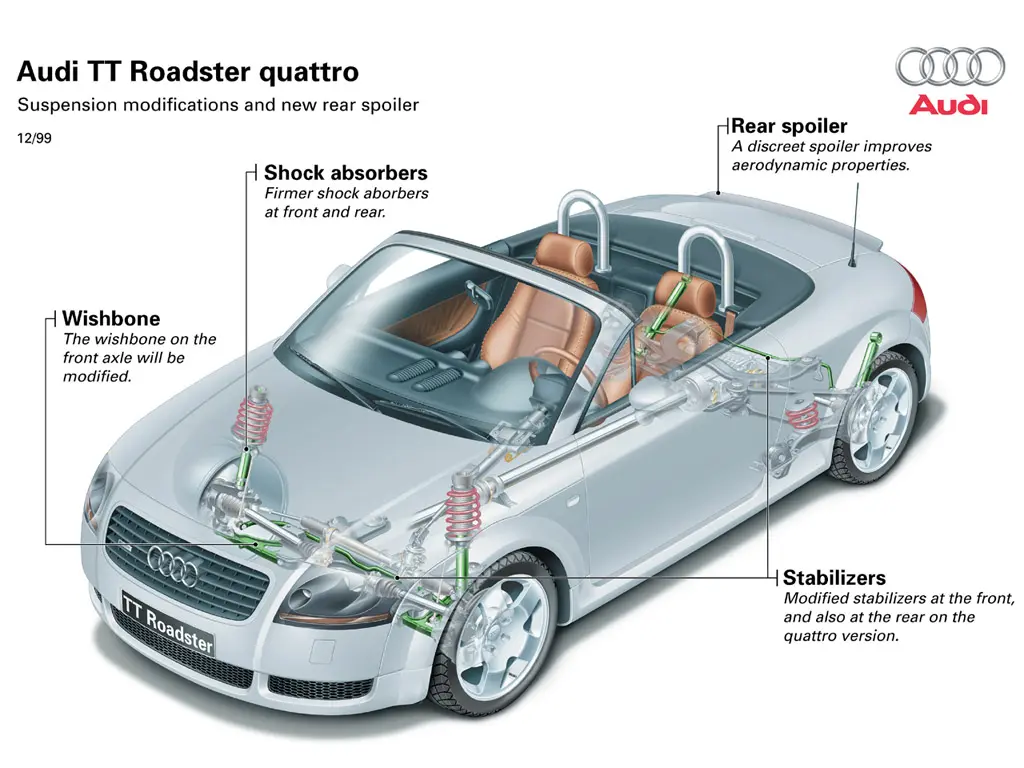

后桥稳定性

第一批 TT 车型在高速（超过 160 公里/小时）改变方向时遇到后轴断开的问题。这一微小问题却带来了严重后果，迫使奥迪提高在产车辆的后稳定性，并召回了 37,000 辆已生产的车辆。

修改如下：

• 添加动态轨迹控制（ESP）系统
• 添加固定后扰流板，以 200 公里/小时的速度在后部产生 43 公斤的额外升力
• 将前防倾杆直径修改为 20 毫米（而不是 19 毫米）
• 移动前横臂的锚点（向后移动 45 毫米）
• 修改前/后弹簧减震器组合（更坚固）

编辑 FWD 模型

quattro车型改装
