CAD/CASS插件批量提取横纵断面数据（南方、纬地、鸿业、海地、百图100多种等格式）左负右正和左零开始可附加提取桩号XY坐标（北坐标东坐标）提取的断面数据可批量绘制断面图（教程）

插件下载：

点击此处下载插件（appload命令加载，dm命令打开）

使用说明：

APPLOAD命令加载，DM命令打开插件→批量提取横纵断面数据

( lisp插件，高度兼容，支持AutoCAD2004~2025)

均按实测高程点提取，重复位置的高程点（直上直下）可自动排序

       1、横断面线要求在“dmx”或“*断面线*”图层（图层名称包含断面线三个字），横断面线支持：直线、多段线、二维多段线、三维多段线，中线无图层要求且支持任意曲线，设置好相关参数后拾取中线再框选横断面线即可提取，实测提取几百个断面只需几秒。

       2、各种参数均可自定义，通过调节参数可实现提取100多种格式断面数据

       3、可选附加提取XY坐标，高程点无需在线上

       4、 批量绘制断面图方法：dm命令→左负右正或左零开始（选择begin或K+格式提取数据），然后dm命令→批量绘制断面图

注意①：确保中桩位置有高程点的3种方法：（建议1）

1、勾选“中桩补插高程点”（默认已勾选，无需2、3步骤）

2、dm命令→高程点批量移动→移动一个到交点

3、sjw命令“建立三角网”→sjw命令“依据三角网在线上批量加高程点”→曲线交点位置加高程点

---

注意②：批量提取横纵断面数据均从起点开始提取，如提取数据反了，对线换向然后重新提取即可！换向的两种方法：

1、dm命令→换向（对中线换向）

2、dm命令→断面线起点方向批量修改（对横断面线批量换向）

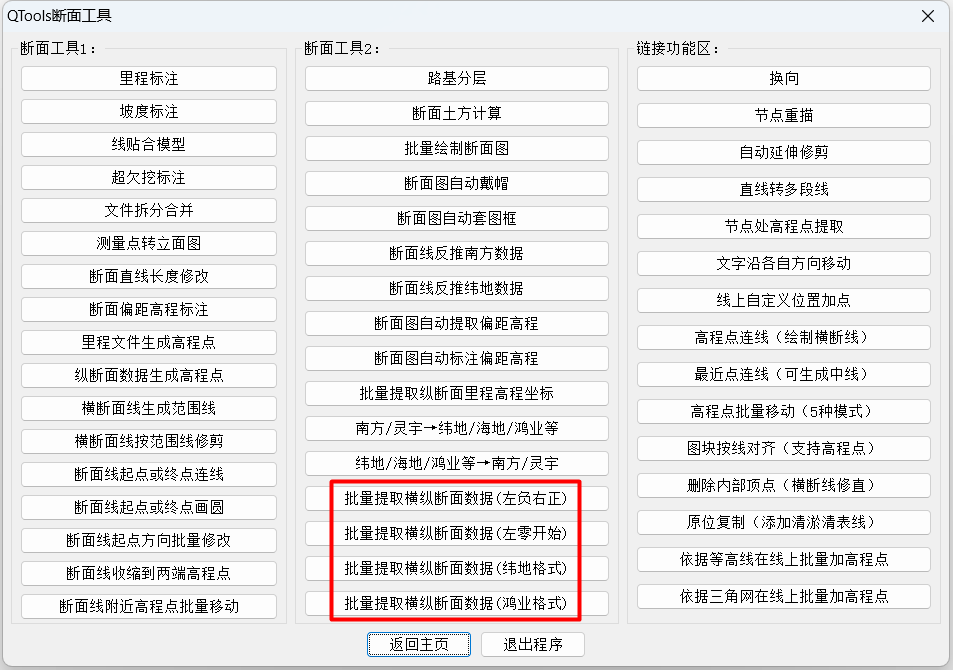

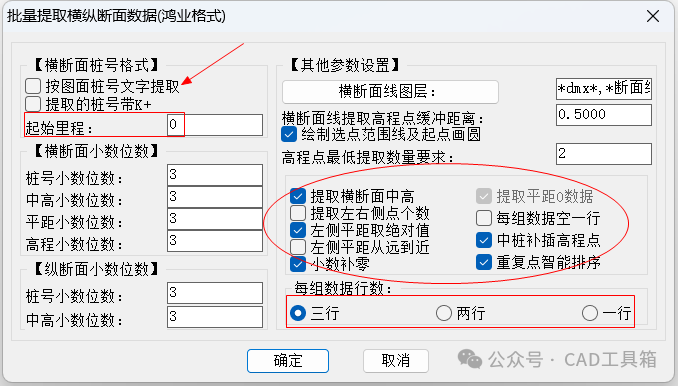

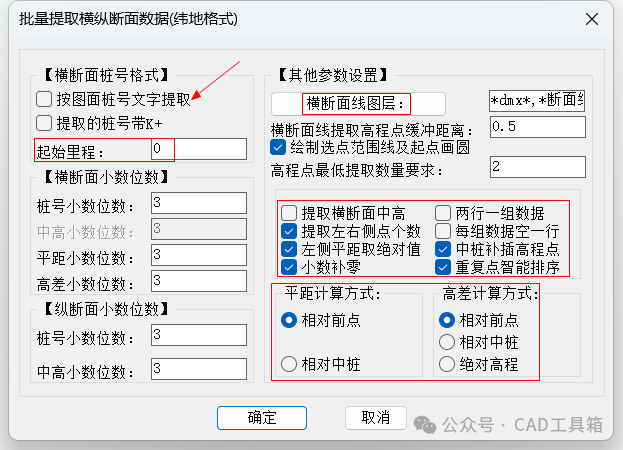

插件界面：



部分成果展示：

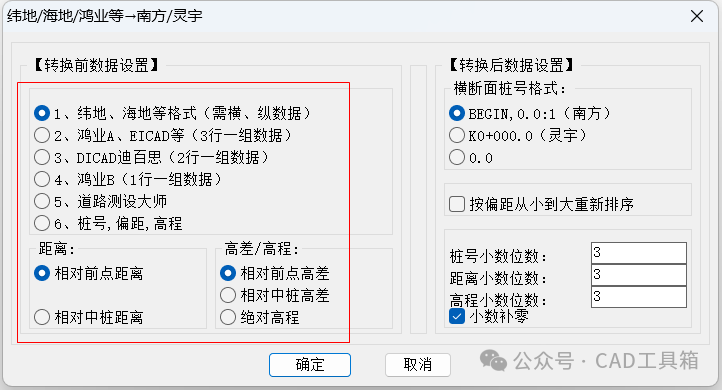

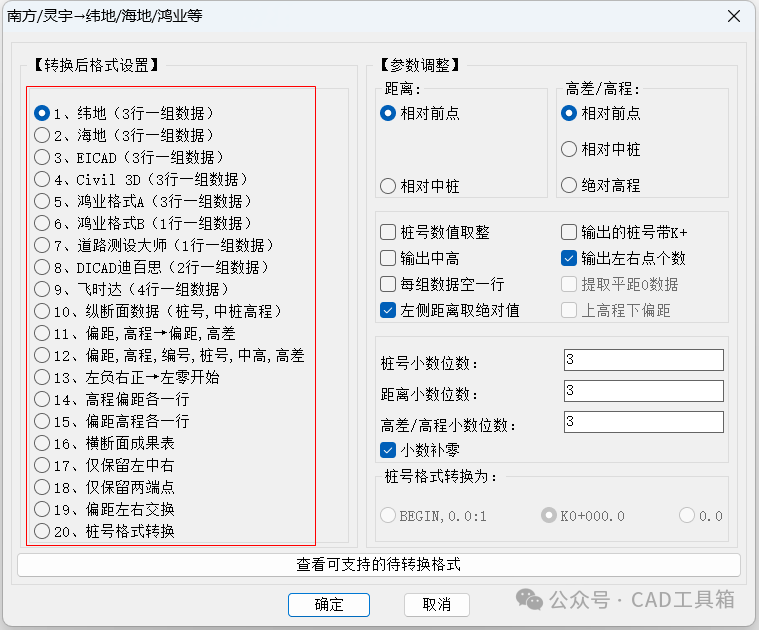

断面数据转换：
