一、插件下载

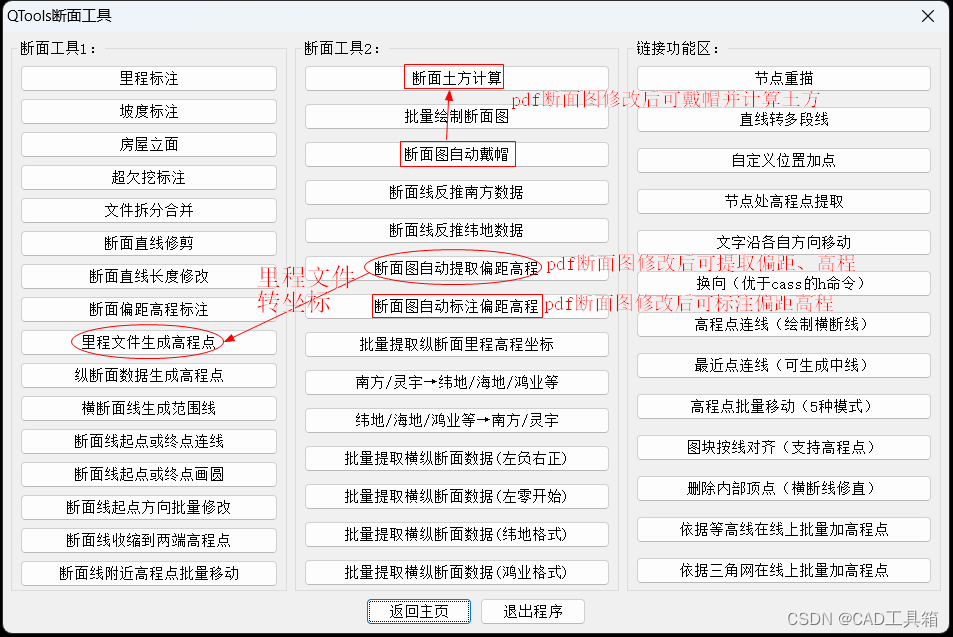

二、PDF断面图提取数据教程
PDF断面图提取“偏距、高程+坐标”教程(点击查看视频)
(PDF断面图修改教程参考以上视频)
三、附断面图要求
此断面图要求适用于以下功能:断面图自动提取偏距高程、断面图自动标注偏距高程、断面图自动戴帽
1、建议桩号、中线、标高分别放不同图层(可使用XZ命令过滤选择)
2、中线用于确定0偏距位置:支持“各种竖线”、“块参照”、“点”
(“桩号所在方向”基于中线的中心点判断)
3、标高支持“标高符号+含数字文字”、“纯数字文字”、“属性块标高”(如百图)
支持4种“标高符号”:
1)△(三角形,特性为多段线)
2)▽(倒三角,特性为多段线)
3)|(如道测垂直引线,竖线可以是各种线)
4)块参照(如鸿业三角形标高)
