【开机SIM卡加载流程】

一.BP测流程

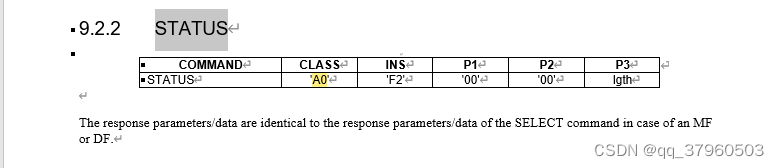

1.若不支持热插拔，modem启动时通过sim卡轮询方式来查询，实质为发送STATUS指令，对应的apdu命令为

2. 通过NV70210来启用或者禁用热插拔

3.初始化流程
UIM driver的初始化：power_up ,atr, pps, card_inserted
MMGSDI的SIM 初始化:激活app,pin,simlock, nv 值, sim ready
NV4398 代表单双卡，false为双卡
4.热插拔防抖
1>硬件防抖
睡眠时钟
2>软件防抖
用NV值进行控制

二.AP侧流程

1.rild进程

执行ps -e |grep ril 可知对应的ril进程

qcrild对应的qcrild.rc定义如下

service vendor.qcrild /vendor/bin/hw/qcrild
    class main
    user radio
    disabled
    group radio cache inet misc audio log readproc wakelock oem_2901
    capabilities BLOCK_SUSPEND NET_ADMIN NET_RAW

adb可使用start/stop vendor.qcrild 来启用停用，因此可在源码中搜索start vendor.qcrild来知道是谁启动的rild 进程

因为每个芯片平台的rild代码各不相同，这里不进行相关的源码分析

2.phone进程

1>phoneAPP启动
android:persistent=“true” 代表开机启动

packages\services\Telephony\AndroidManifest.xml:

<application android:name="PhoneApp"
            android:persistent="true"
            android:label="@string/phoneAppLabel"
            android:icon="@mipmap/ic_launcher_phone"
            android:allowBackup="false"
            android:supportsRtl="true"
            android:usesCleartextTraffic="true"
            android:defaultToDeviceProtectedStorage="true"
            android:directBootAware="true">

为啥 android:persistent为true就代表开机启动，可参考源码AMS中的startPersistentApps

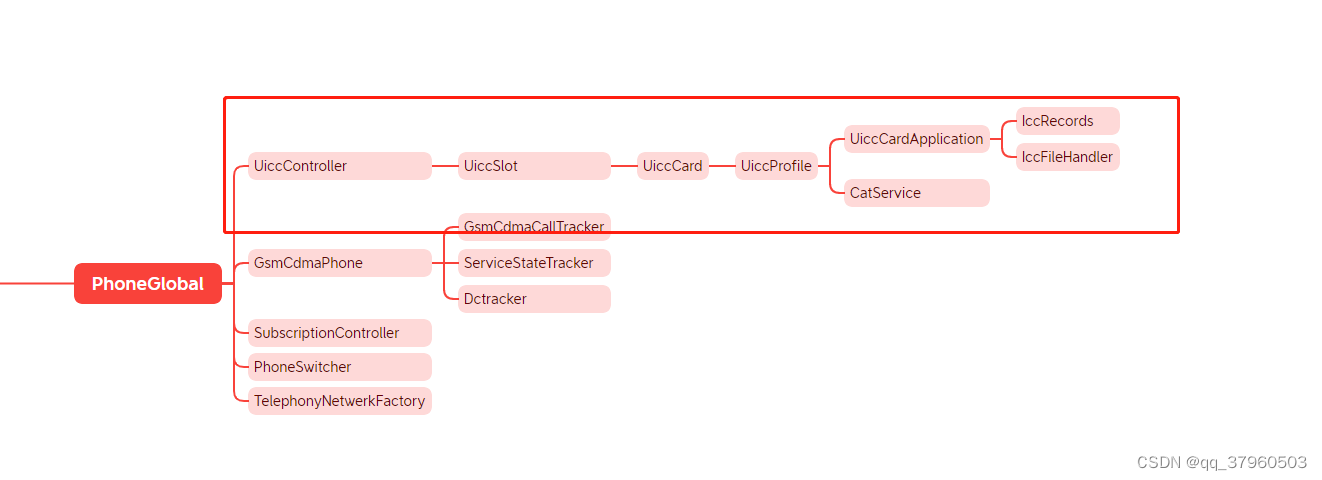

2>phone进程中各种对象的加载

3.Uicc中卡状态的处理

卡状态在IccCardConstants中定义有11种，如图所示

卡加载时通过UiccController→UiccCard→UiccProfile, 在UiccProfile中调用updateIccAvailability–>updateExternalState→setExternalState进行设置
最终保存在gsm.sim.state中

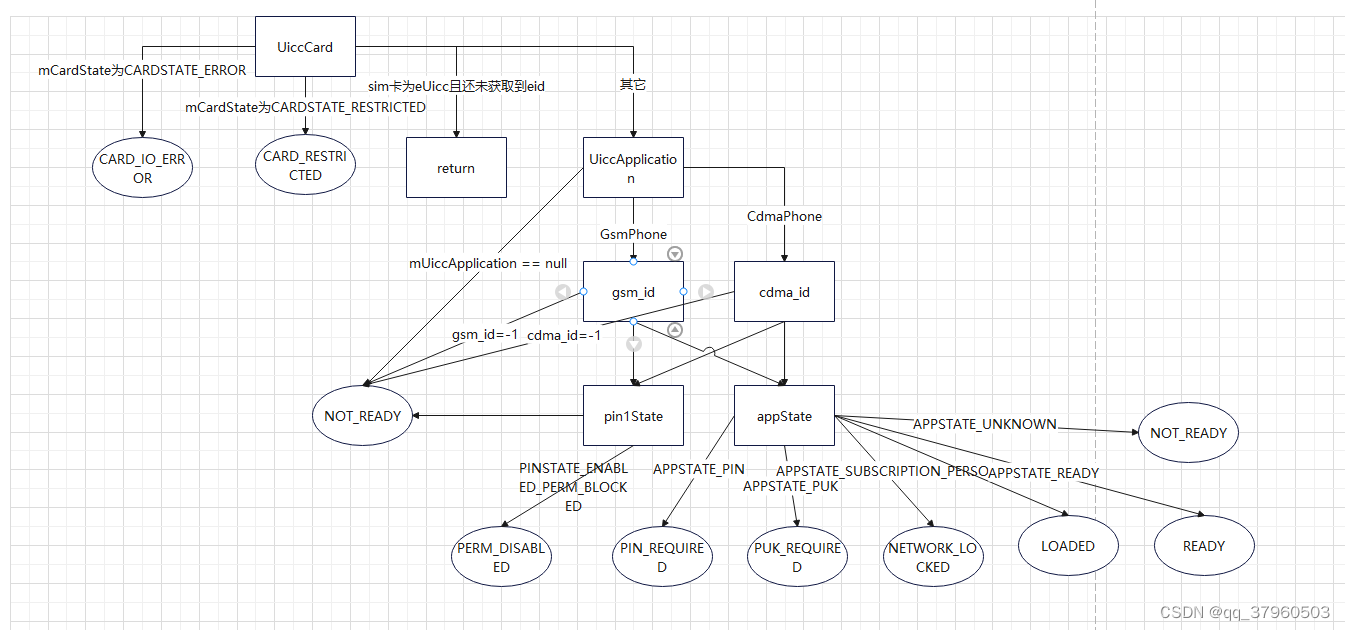

卡状态转化图如下

查看updateExternalState，涉及到的条件列举如下

1>mUiccCard.getCardState()

mCardState保存在UiccCard中，对应ril返回的SIM卡状态中的第一个

获取的状态为CARDSTATE_ERROR时，设置为CARD_IO_ERROR

获取的状态为CARDSTATE_RESTRICTED时，设置为CARD_RESTRICTED

2>mUiccCard instanceof EuiccCard && ((EuiccCard) mUiccCard).getEid() == null
im卡为eUicc且还未获取到eid，eid也可以在返回的卡状态中看到

该条件满足时直接返回 ,关键打印EID is not ready yet.
解析ATR时判断是否创建EUICC
3>mUiccApplication == null
mUiccApplication默认值为null，在updateIccAvailability中进行设置
该条件满足时设置为NOT_READY，关键打印setting state to NOT_READY because mUiccApplication is null
查看updateIccAvailability，重点关注newApp = getApplication(mCurrentAppType);
mCurrentAppType由UiccProfile构造方法→setCurrentAppType进行设置

//UiccProfile
f (phone != null) {
            setCurrentAppType(phone.getPhoneType() == PhoneConstants.PHONE_TYPE_GSM);
        }
//setCurrentAppType
private void setCurrentAppType(boolean isGsm) {
            if (isGsm) {
                mCurrentAppType = UiccController.APP_FAM_3GPP;
            } else {
                //if CSIM application is not present, set current app to default app i.e 3GPP
                UiccCardApplication newApp = null;
                newApp = getApplication(UiccController.APP_FAM_3GPP2);
                if (newApp != null) {
                    mCurrentAppType = UiccController.APP_FAM_3GPP2;
                } else {
                    mCurrentAppType = UiccController.APP_FAM_3GPP;
                }
            }
        }
    }
//GsmCdmaPhone
//getPhoneType
public int getPhoneType() {
        if (mPrecisePhoneType == PhoneConstants.PHONE_TYPE_GSM) {
            return PhoneConstants.PHONE_TYPE_GSM;
        } else {
            return PhoneConstants.PHONE_TYPE_CDMA;
        }
    }
//构造方法
mPrecisePhoneType = precisePhoneType;//来自创建时传进的参数
initRatSpecific(precisePhoneType);
//PhoneFactory中的makeDefaultPhone中创建
int phoneType = TelephonyManager.getPhoneType(networkModes[i]);
 if (phoneType == PhoneConstants.PHONE_TYPE_GSM) {  GSM
else if (phoneType == PhoneConstants.PHONE_TYPE_CDMA) CDMA
//关键log Creating Phone with type = （1代表GSM，2代表CDMA)

elephonyManager.getPhoneType(networkModes[i]): //传进的是属性ro.telephony.default_network的值,在device/qcom/XXX/system.prop中定义

当值为7，8，21，11才可能为CdmaPhone，其它为GsmPhone

创建GsmPhone时mCurrentAppType为APP_FAM_3GPP

创建CdmaPhone时，若mCdmaSubscriptionAppIndex(对应返回的卡状态中的cdma_id）不为空，mCurrentAppType为APP_FAM_3GPP2，否则设置为APP_FAM_3GPP

总结：下面几种情况会返回空

创建的是GsmPhone且gsm_id=-1

创建的是CdmaPhone且cdma_id=-1

创建的是CdmaPhone且gsm_id=-1 ，中间逻辑出现错误导致错误设置
4>appState = mUiccApplication.getState

对应上面选择的gsm_id，cdma_id中的括号里的值

注：当UiccCardApplication收到EVENT_RADIO_UNAVAILABLE时，会将appState 设置为APPSTATE_UNKNOWN

appState为APPSTATE_PIN时，设置为PIN_REQUIRED

appState为APPSTATE_PUK时，设置为PUK_REQUIRED

appState为APPSTATE_SUBSCRIPTION_PERSO时，设置为NETWORK_LOCKED

appState为APPSTATE_UNKNOWN时，设置为NOT_READY

5>pin1State = mUiccApplication.getPin1State

当pin1State 为PINSTATE_ENABLED_PERM_BLOCKED（PUK解锁失败，永久锁定），卡文件未加载完全时设置为NOT_READY，全部加载完成设置为PERM_DISABLED

6>mUiccApplication.isPersoLocked()

网络锁判断条件mPersoSubState,同样来自返回的卡状态

7>mIccRecords != null && (mIccRecords.getLockedRecordsLoaded() || mIccRecords.getNetworkLockedRecordsLoaded())

   卡文件加载完成
