Latex的subcaption横向插入两张子图的的用法

用法示例

\begin{figure}[htbp]
	\centering
	\subcaptionbox{subtitle1\label{tex2kidliuxiangliang}}{
		\includegraphics[width=6.8cm]{tex2kidliuxiangliang.jpg}
	}
	\hfill % 是为了让多幅图在一行均匀分布(不加的效果是都挤在中间)
	\subcaptionbox{subtitle2\label{tex2kidyangcan}}{
		\includegraphics[width=7.5cm]{tex2kidyangcan.jpg}
	}
	\caption{(a)LED;(b)函数关系}
	\label{functionrelationship}
\end{figure}

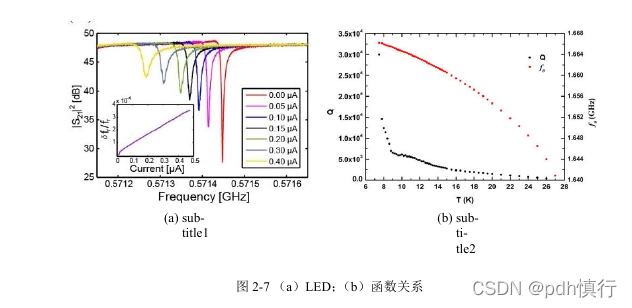

效果展示

在这里插入图片描述

参考文章:

Latex 使用subcaption插入并排图片
Latex 排版子图 subfigure, subfig, sub­cap­tion
请问如何在 LaTeX 中实现效果:四张图同属一个标题,并且两两并排共享子标题?
