将CAD文件导入PADS LAYOUT出错

欢迎各位留言！！！

将CAD文件导入PADS LAYOUT中是常见操作。

1.在CAD软件中将图画好后，或者获得别人的图纸后，将其另保存为DXF格式。

2.打开PADS LAYOUT 后，点击左上角—文件—导入，然后选择保存的DXF文件，打开。

3.这时弹出 DXF导入向导，可以选择层，输入项目，DXF文件单位等等。常需要选择的是DXF文件单位，选择你PCB使用的单位。点击确认，完成导入。



导入时出现错误：

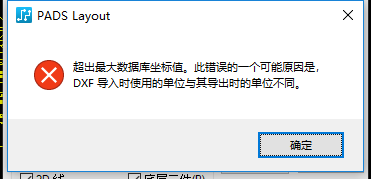

选完自己需要的单位后，发现出错，弹出一个窗口

什么叫超出最大数据库坐标值？PADS LAYOUT 中坐标不是无限的吗？

其实PADS LAYOUT中坐标并不是无限大的，当你导入的坐标超过它所能显示的最大坐标时就会报出上面的错误。这时就应该回到CAD中去看看（CAD中的坐标是无限的，且它是没有实际的单位的，你需要它导入时是什么单位，它就自动转变为该单位），你会发现有可能你的图形画的远离原点，导致超过PADS LAYOUT中的坐标值。

那么，移动图片到原点处是不合理的。可以重新设置原点。工具—新建UCS(用户坐标系)—原点。输入坐标，选择原点。

再次导入，选择单位，你就会发现，嘻嘻。
