IAP与APP（一）：两个固件使用Keil5默认设置编译后，利用J-Flash偏移APP的地址然后合并IAP烧写，运行时出现在跳转APP时无限重启的现象

最新推荐文章于 2024-11-27 09:34:13 发布
最新推荐文章于 2024-11-27 09:34:13 发布
阅读量1.6k 收藏
点赞数 1
分类专栏： IAP与APP 文章标签： Keil5 在线升级 APP IAP J-Flash
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_38075922/article/details/98874852
版权
  • 最近做了个在线升级（并没有使用系统）
  • 芯片：STM32F103C8T6
  • 环境：Keil 5、STM32CubeMX 5.2.1
  • 跳转和写FLASH在网上一搜其实不少，主要注意要重定向中断向量表和跳转前要关闭所有中断
  • 在写好IAP和APP两个固件后，Keil5编译时要在设置中先设置好占用FLASH的地址

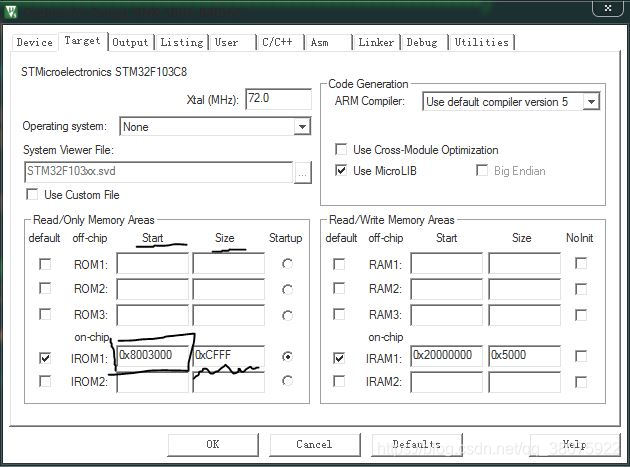

    在这里插入图片描述
  • 如图，这是我APP的设置，我的IAP占用的地址为0x8000000~0x8002FFF（SIZE:0x3000）
  • 所以APP地址从0x8003000开始，SIZE为0xFFFF-0x3000
  • STM32F103C8T6的FLASH大小为64K，即可写地址为0x8000000~0x800FFFF（听说这芯片其实有128K的FLASH 但是没验证过）
  • 两边设置好编译之后，就可以用J-Flash来合并两hex然后烧写，再拿bin文件来升级验证功能是不是正常就好了
  • 之前没有设置好地址直接编译，然后用J-Flash来偏移后再合并后烧写，导致在跳转APP时无限重启，我想问题可能在SIZE那里吧
