计算功耗设备待机时间！

1.首先得知道当前使用电池容量值，紧接着需要知道要以电容容量的百分之多少进行理论计算

2.知道当前各个模块等运行的功耗

OK,知道这两点，我们即可进行计算

老规矩

eg1:现有一个C2032纽扣电池容量200mah,现在其待机电流20ua,计算电池能使用多长时间？

由于电池存在自放电状态，理论上最差情况实际使用的容量只有标称的70%；正常使用85%进行计算

200mah*0.85 = 170mah;那么20ua = 0.02ma

一次循环时间为1h,

以小时进行计算的话：0.02ma*1h = 0.02h,   170mah/0.02mah = 8500(次);即8500个小时 那么天数 = 8500/24 = 354.166天

一次循环时间为1s

以秒进行计算的话：0.02ma*1s = 0.02s,   170mah = 170*3600mas =612000mas    612000mas/0.02mas = 30600000（次） ; 即30600000个秒    那么天数 =30600000/3600/24 = 354.166天

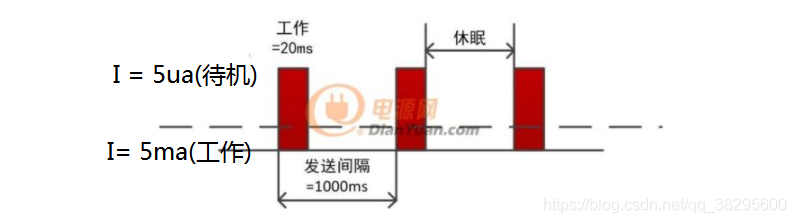

eg2:现有一个C2450纽扣电池容量400mah,现在其待机电流5ua,待机时长0.02s;工作电流5ma,时间0.98s;每间隔1s进行一次工作；现计算电池能使用多长时间？



一次循环时间为0.02秒+0.98秒 = 1秒
一次循环需要耗电： 0.005ma*0.02+5*0.98s = 0.0001+4.9 = 4.9001mas

电池容量：400*0.85 = 340mah = 340*3600mas = 1224000mas

1224000mas/4.9mas = 249795.9（次） 即 249795.9秒    天数：249795.9/3600/24 = 2.8天



eg3:现有一个3节7号电池容量2400mah供电空调遥控器,现在其待机电流21ua,红外发射协议11.5ms高电平,红外管瞬间发射电流328ma,

• 使用时间：一天操作50次，每次按5个按键，即发射5次命令；每次亮60秒（其中工作模式10秒，绿色模式50秒），其它时间处于掉电模式。
•  电池容量：电池可以放电到1.05V，容量约为2400mAH。
•  工作模式：MCU(工作模式)+2个触摸芯片（全速模式）+7个蓝色LED=8.7mA；

• 绿色模式：MCU(空闲模式)+2个触摸芯片(35毫秒扫描模式）+7个蓝色LED=8.1mA；

  掉电模式：21uA。

• 红外：328ma*0.0115s = 3.772mas

• QNORMAL=INORMAL*TNORMAL=8.7*10*50+8.1*50*50+3.77*5*50=25543mas

• QPD=IPD*TPD=0.021*(24*3600-50*60)=1752mas

• 一次循环时间为1天

• 一次循环耗电  1752mas+25543mas = 27295mas

• 2400mah = 2400*3600 = 8640000mas

• 天数：8640000msa/27295mas = 316.5（次）即316.5天



以上3个距离讲解了功耗计算FIND

底下这个是功耗计算器，便于计算
