外设芯片学习之路_8155原理分析和仿真实验

1.芯片概述

8155 是一种通用的多功能可编程RAM/IO 扩展器，可编程是指其功能可由计算机的指令来加以改变。8155 片内不仅有3 个可编程并行I/O 接口(A 口、B 口为8 位、C 口为6 位)，而且还有256B SRAM 和一个14 位定时/计数器，常用作单片机的外部扩展接口，与键盘、显示器等外围设备连接。

2.芯片引脚分析

8155各引脚功能说明如下：
RESET：复位信号输入端，高电平有效。复位后，3个I/O口均为输入方式。
AD0～AD7：三态的地址/数据总线。与单片机的低8位地址/数据总线（P0口）相连。单片机与8155之间的地址、数据、命令与状态信息都是通过这个总线口传送的。
RD：读选通信号，控制对8155的读操作，低电平有效。
WR：写选通信号，控制对8155的写操作，低电平有效。
CE：片选信号线，低电平有效。
IO/M ：8155的RAM存储器或I/O口选择线。当IO/M =0时，则选择8155的片内RAM，AD0～AD7上地址为8155中RAM单元的地址（00H～FFH）；当IO/M =1时，选择 8155的I/O口，AD0～AD7上的地址为8155 I/O口的地址。
ALE：地址锁存信号。8155内部设有地址锁存器，在ALE的下降沿将单片机P0口输出的低8位地址信息及 ，IO/ 的状态都锁存到8155内部锁存器。因此，P0口输出的低8位地址信号不需外接锁存器。
PA0～PA7：8位通用I/O口，其输入、输出的流向可由程序控制。
PB0～PB7：8位通用I/O口，功能同A口。
PC0～PC5：有两个作用，既可作为通用的I/O口，也可作为PA口和PB口的控制信号线，这些可通过程序控制。
TIMER IN：定时/计数器脉冲输入端。
TIMER OUT：定时/计数器输出端。
VCC：+5V电源。

3.8155的地址编码及工作方式

在单片机应用系统中，8155是按外部数据存储器统一编址的，为16位地址，其高8位由片选线 提供， CE=0，选中该片。
当 CE=0，IO/M =0时，选中8155片内RAM，这时8155只能作片外RAM使用，其RAM的低8位编址为00H～FFH；当 CE=0，IO/M =1时，选中8155的I/O口，其端口地址的低8位由AD7～AD0确定，如表6-6所示。这时，A、B、C口的口地址低8位分别为01H、02H、03H（设地址无关位为0）。

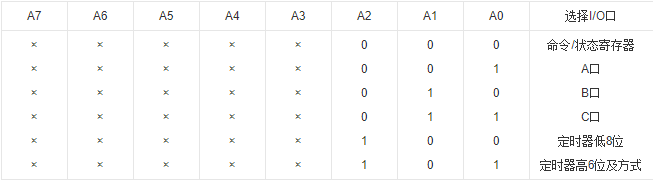

下表为8155芯片的I/O口地址：

8155的A口、B口可工作于基本I/O方式或选通I/O方式。C口可工作于基本I/O方式，也可作为A口、B口在选通工作方式时的状态控制信号线。当C口作为状态控制信号时，其每位线的作用如下：
PC0：AINTR（A口中断请求线）
PC1：ABF（A口缓冲器满信号）
PC2：（A口选通信号）
PC3：BINTR（B口中断请求线）
PC4：BBF（B口缓冲器满信号）
PC5： （B口选通信号）
8155的I/O工作方式选择是通过对8155内部命令寄存器设定控制字实现的。命令寄存器只能写入，不能读出，命令寄存器的格式如图6-16所示。
在ALT1～ALT4的不同方式下，A口、B口及C口的各位工作方式如下：
ALT1：A口，B口为基本输入/输出，C口为输入方式。
ALT2：A口，B口为基本输入/输出，C口为输出方式。
ALT3：A口为选通输入/输出，B口为基本输入/输出。PC0为AINTR，PC1为ABF，PC2为 ，PC3～PC5为输出。
ALT4：A口、B口为选通输入/输出。PC0为AINTR，PC1为ABF，PC2为 ，PC3为BINTR，PC4为BBF，PC5为 。
下图为8155命令寄存器格式

8155内还有一个状态寄存器，这里这节没用到，就不多说明了。

4.Proteus仿真实验

上面的虽然都是知识点，但是对接下来的理解很有帮助，接下来我们只是简单的设计一下，对8155的端口的输出和输入设计，用到PA和PB口，用PA做输出，PB做输入，理解这次的实验后，你会对8155控制有些许的了解，基本可以设计出自己想要的东西，接下来说一下设计的内容，一对数码管，显示一样的内容，这里本来想做动态数码管的，但是想让8155的输入和输出都涉及到，所以就没做动态数码管了，理解的同学自己设计动态数码管即可，接下来就开始吧。

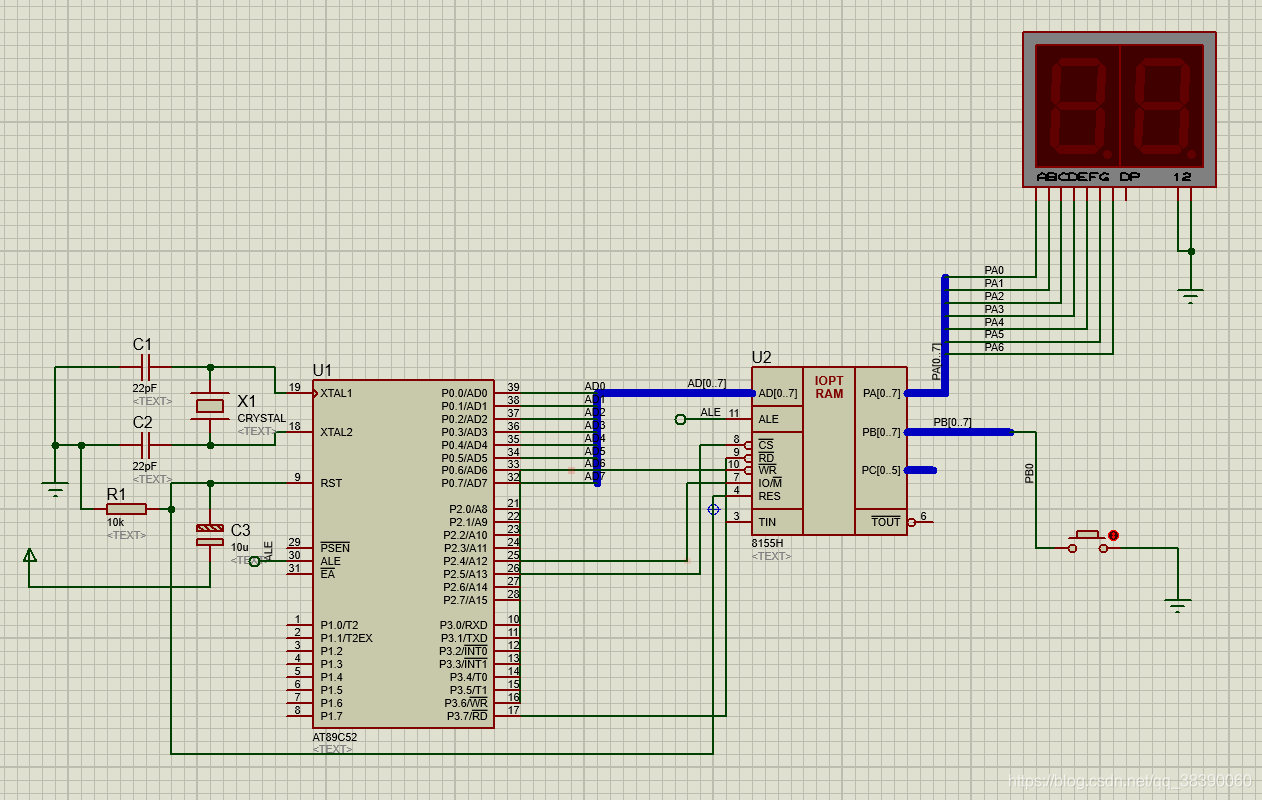

首先先画图，Proteus仿真图如下：

接下来就是程序了，也比较简单，就是开个定时器，让它自己跑时间，按下按键不让数码管显示，这里需要注意的是，COMMAND、PA和PB的地址，地址是根据连接线来进行设置的，这里的连接线得到的地址是0x1F00开始的，根据不同的连接方式可以修改相应的地址，这个地址可以去查询51单片机的手册，接下来就是配置了，根据上面的图进行PA和PB的输入输出设置，最后编写出如下代码：

#include "reg52.H"
#include "absacc.h"

#define uchar unsigned char
#define uint unsigned int

#define COMMAND XBYTE[0x1F00]  //控制位地址
#define PA XBYTE[0x1F01]	   //PA地址
#define PB XBYTE[0x1F02]	   //PB地址

sbit cs = P2^5;	//片选
sbit om = P2^4;	//IO选择线

uchar miao=0;	//set_cnt 0正常显示，1设置时，2设置分，3设置秒
uchar time0_cnt=0; //用于定时器统计进入几次

uchar code table[]={  //共阴数码管段码
0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71};

void delayms(uint xms);
void display1(uchar miao);
void init(void);
void keyscan(void);

void main()
{
	init();	//开启定时器，用于增加时间

	cs=0;	//片选拉低
	om=1;	//IO使能
	COMMAND=0X01;	//设置PA为输出，PB为输入

	PB=0XFF;
	while(1)
	{
		keyscan();	//按键扫描
	}
}

//按键扫描
void keyscan(void)
{
	if(PB==0x00)	//按键按下
		PA=0x00;
	else
		PA=table[miao];	//显示内容
}

//初始化定时器
void init(void)
{
	TMOD=0x11;	 //定时器模式
	TH0=(65536-50000)/256;	 //初始值,50ms
	TL0=(65536-50000)%256;
	EA=1;	//中断总开关
	ET0=1;	//定时器中断开启
	TR0=1;	//定时器开启
}

//定时器0执行函数
void T0_time()interrupt 1
{
	TH0=(65536-50000)/256;	//初始值,50ms
	TL0=(65536-50000)%256;

	time0_cnt++;   //定时器进入一次

	if(time0_cnt>=20)  //50ms*20 = 1S，所以1S进入一次
	{
		time0_cnt=0;//重新计数
		miao++;	//秒加1
		if(miao>=10)
		{
			miao=0;	 //清除秒
		}
	}
}

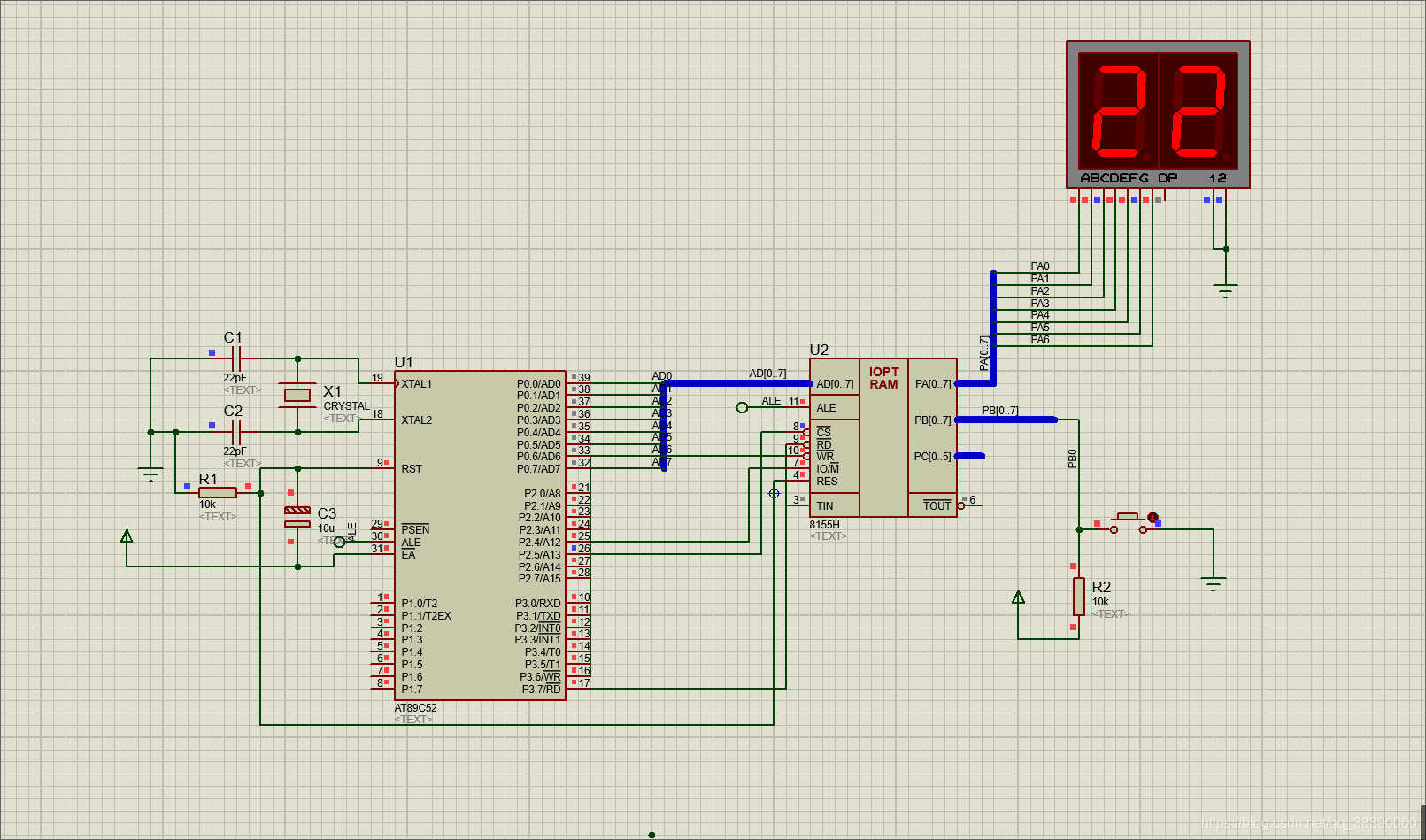

运行结果如下图：

画出仿真图可以直接运行代码，想偷懒的同学可以直接从这个地址下载进行下载，刚接触不久8155，有任何问题欢迎提出！
仿真图和程序下载地址：https://download.csdn.net/download/qq_38390060/12839788
