外设芯片学习之路_CD4051原理分析和仿真实验

1.芯片概述

CD4051是单端8通道多路开关，它有3个通道选择输入端C、B、A 和一个禁止输入端INH。C、B、A 用来选译通道号，INH 用来控制CD4051是否有效。INH=“1”，即INH=Vp时，所有通道均断开，禁止模拟量输入;当INH=“O”,即INH=Vss 时，通道接通，允许模拟量输入。输入数字信号的范围是Vop~-Vss(3-15V).输入模拟信号的范围是LYm(-15-15V)。所以，用户可以根据自己的输入信号范围和数字控制信号的逻辑电平来选择VP、VSS、VeE 的电压值。例如，如果Vob=5V,Vss=0V,Y=-5v,此时数字信号为0-5V,模拟信号的范围为-5V-+5V。

2.芯片引脚分析

CD4051由逻辑电平转换电路、8选1译码电路和8个CMOS开关单元三部分组成，其中A、B、C是3位二进制地址输入端，3位二进制的八种组合可用于选择8路通道；INH是地址输入禁止端，其为高电平时，地址输入端无效，即无通道被选通。A、B、C及INH的输入电平与TTL兼容。CD4051有8个输入\输出端、1个输出/输入端，数字电路供电+E和-E1，模拟电路供电+E和-E2.逻辑电平转换电路的主要作用是把地址输入端A、B、C和地址输入禁止端INH输入的TTL逻辑电平转换成CMOS电平，使开关单元能用TTL电平控制。8选1地址译码电路的主要作用是把来自逻辑电平转换电路的地址输入信号转换成相应的开关单元选通信号，并把相应开关单元接通。

注意：模拟开关只能处理小于电源电压幅度的信号，所以输入信号的幅值必须保证其大小满足规定的电压幅值范围。

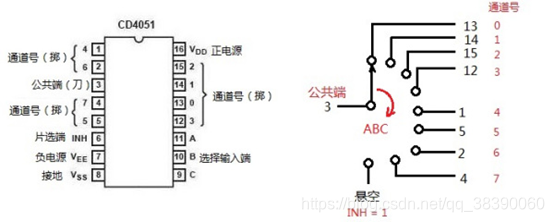

下图为CD4051的引脚图，以及逻辑：

3.Proteus仿真实验

Proteus中得CD4051

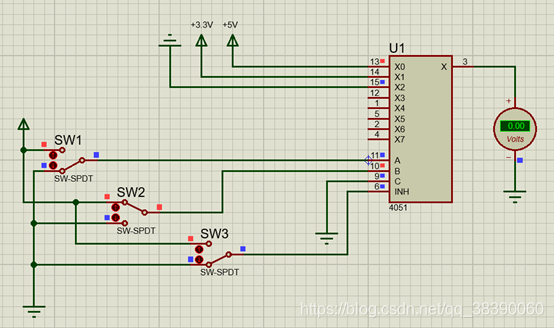

Proteus接线图

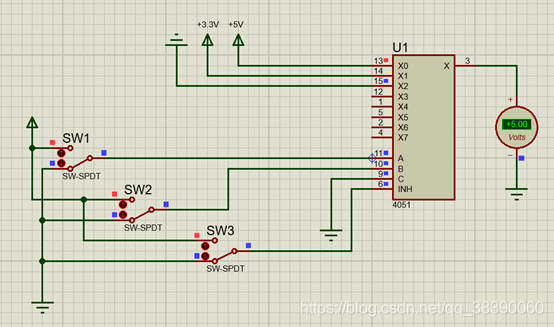

INH拉高，不接通输入和输出口，输出口为默认电压。

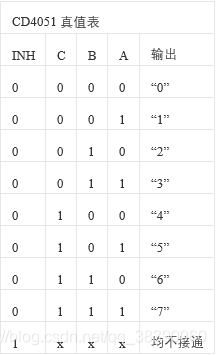

INH拉低，判断A、B和C的输入状态，对应表2（真值表）的输出，下图C默认拉低，A和B分别是00、01和10这三种情况，对应的输入口和输出口连接的是X0、X1和X2。

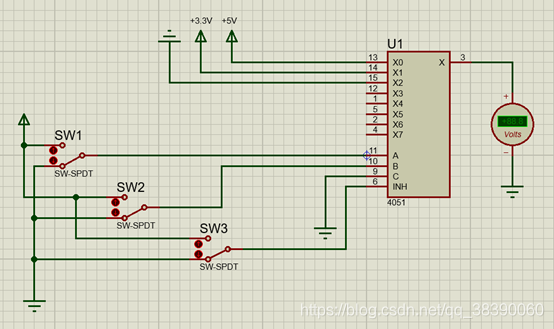

X0输出

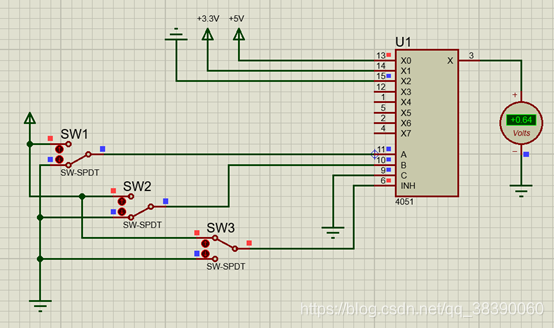

X1输出

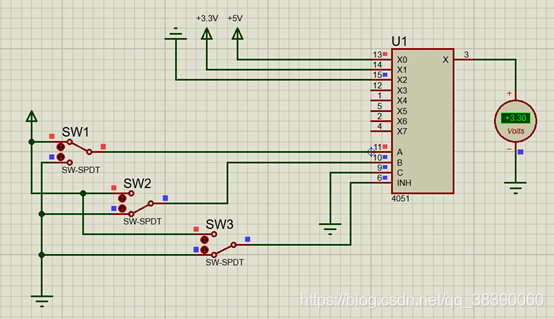

X2输出

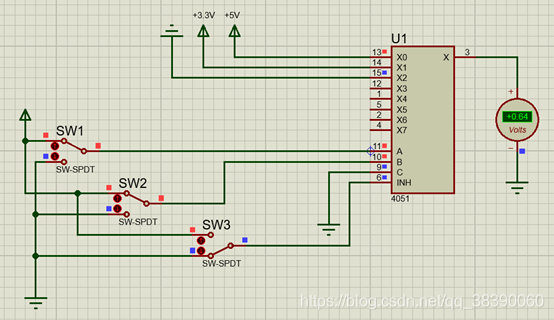

当选择没有输入源的输入口与输出口连接时电压为默认值，下图A和B为1，则选X3与输出口连接，但X3没有输入源，所以电压为默认值。

上面就是对CD4051芯片的分析和Proteus仿真实验，有疑问的同学欢迎在评论区提出，看到后会及时回答。
