TLB缓存虚拟地址和其映射的物理地址

TLB是translation lookaside buffer的简称。

首先，我们知道MMU的作用是把虚拟地址转换成物理地址。虚拟地址和物理地址的映射关系存储在页表中，而现在页表又是分级的。64位系统一般都是3~5级。常见的配置是4级页表，就以4级页表为例说明。分别是PGD、PUD、PMD、PTE四级页表。在硬件上会有一个叫做页表基地址寄存器，它存储PGD页表的首地址。MMU就是根据页表基地址寄存器从PGD页表一路查到PTE，最终找到物理地址(PTE页表中存储物理地址).

TLB其实就是一块高速缓存。TLB根据虚拟地址查找cache，虚拟地址首先发往TLB确认是否命中cache，如果cache hit直接可以得到物理地址。否则，一级一级查找页表获取物理地址。并将虚拟地址和物理地址的映射关系缓存到TLB中。

数据cache缓存地址(虚拟地址或者物理地址)和数据。TLB缓存虚拟地址和其映射的物理地址。

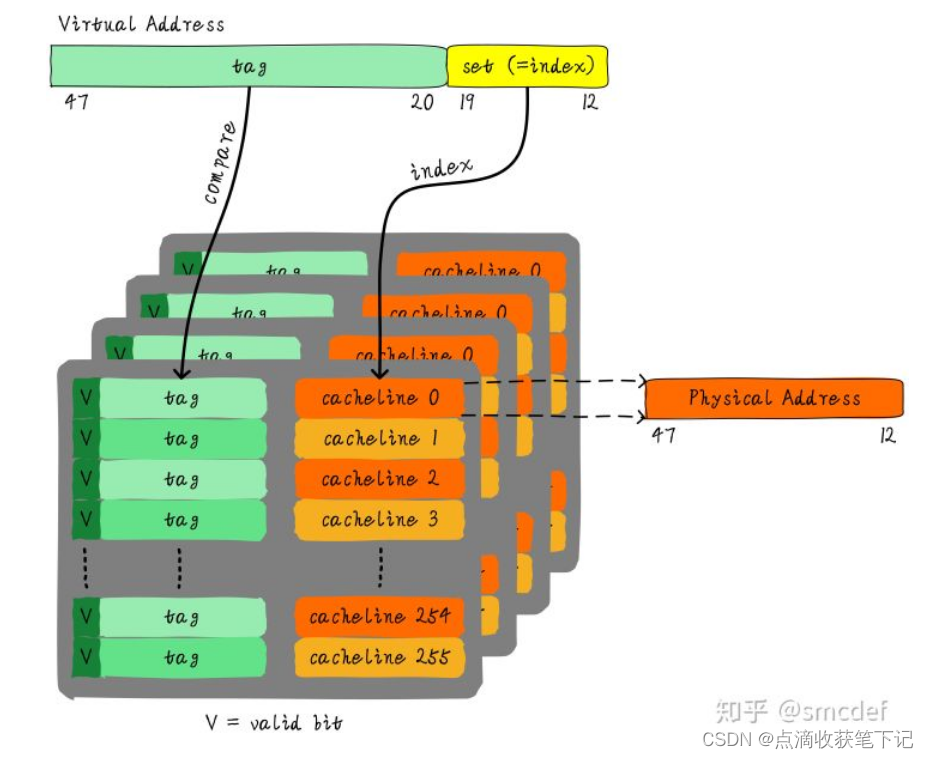

虚拟地址映射物理地址的最小单位是4KB。所以TLB其实不需要存储虚拟地址和物理地址的低12位(因为低12位是一样的，根本没必要存储)。另外，我们如果命中cache，肯定是一次性从cache中拿出整个数据。所以虚拟地址不需要offset域.index域是否需要呢？这取决于cache的组织形式。如果是全相连高速缓存。那么就不需要index。如果使用多路组相连高速缓存，依然需要index。

我们知道不同的进程之间看到的虚拟地址范围是一样的，所以多个进程下，不同进程的相同的虚拟地址可以映射不同的物理地址. 所以，TLB添加一项ASID(Address Space ID)的匹配。ASID就类似进程ID一样，用来区分不同进程的TLB表项。这样在进程切换的时候就不需要flush TLB。但是仍然需要软件管理和分配ASID。

ASID和进程ID肯定是不一样的，别混淆二者。进程ID取值范围很大。但是ASID一般是8或16 bit。所以只能区分256或65536个进程。每创建一个新进程，就为之分配一个新的ASID。当ASID分配完后，flush所有TLB，重新分配ASID。所以，如果想完全避免flush TLB的话，理想情况下，运行的进程数目必须小于等于256。然而事实并非如此，因此管理ASID上需要软硬结合。

 Linux kernel为了管理每个进程会有个task_struct结构体，我们可以把分配给当前进程的ASID存储在这里。页表基地址寄存器有空闲位也可以用来存储ASID。当进程切换时，可以将页表基地址和ASID(可以从task_struct获得)共同存储在页表基地址寄存器中。当查找TLB时，硬件可以对比tag以及ASID是否相等(对比页表基地址寄存器存储的ASID和TLB表项存储的ASID)。

我们知道内核空间和用户空间是分开的，并且内核空间是所有进程共享。既然内核空间是共享的，进程A切换进程B的时候，如果进程B访问的地址位于内核空间，完全可以使用进程A缓存的TLB。

 们针对内核空间这种全局共享的映射关系称之为global映射。针对每个进程的映射称之为non-global映射。所以，我们在最后一级页表中引入一个bit(non-global (nG) bit)代表是不是global映射。当虚拟地址映射物理地址关系缓存到TLB时，将nG bit也存储下来。当判断是否命中TLB时，当比较tag相等时，再判断是不是global映射，如果是的话，直接判断TLB hit，无需比较ASID。当不是global映射时，最后比较ASID判断是否TLB hit。

什么时候应该flush TLB

• 当ASID分配完的时候，需要flush全部TLB。ASID的管理可以使用bitmap管理，flush TLB后clear整个bitmap。
• 当我们建立页表映射的时候，就需要flush虚拟地址对应的TLB表项。第一印象可能是修改页表映射的时候才需要flush TLB，但是实际情况是只要建立映射就需要flush TLB。原因是，建立映射时你并不知道之前是否存在映射。例如，建立虚拟地址A到物理地址B的映射，我们并不知道之前是否存在虚拟地址A到物理地址C的映射情况。所以就统一在建立映射关系的时候flush TLB。
