大学“电路分析基础”试题合集第一章

“电路分析基础”试题合集第一章

答案见文末

一、单项选择题（在每个小题的4个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。每小题2分，共40分）

1、图示电路中电流等于（   ）

1）1A

2）2A

3）3A

4）4A

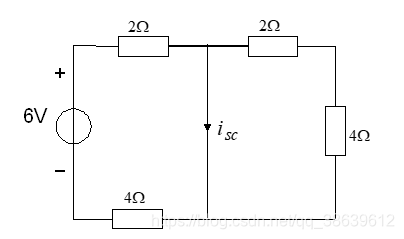

 2、图示单口网络的短路电流 等于（   ）

1）1A

2）1.5A

3）3A

4）-1A

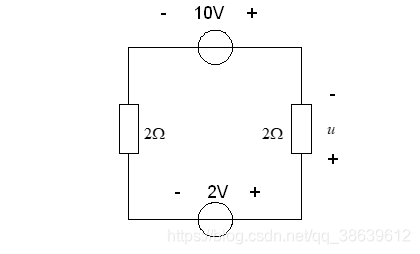

3、图示电路中电压等于（   ）

1）4V

2）-4V

3）6V

4）-6V

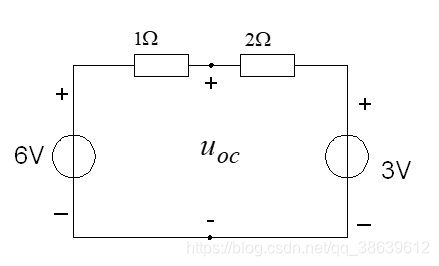

 4、图示单口网络的开路电压等于（   ）

1）3V

2）4V

3）5V

4）9V

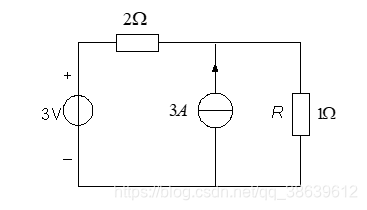

  5、图示电路中电阻R吸收的功率P等于（    ）

1）3W

2）4W

3）9W

4）12W

 6、图示电路中负载电阻吸收的最大功率等于（    ）

1）0W

2）6W

3）3W

4）12W

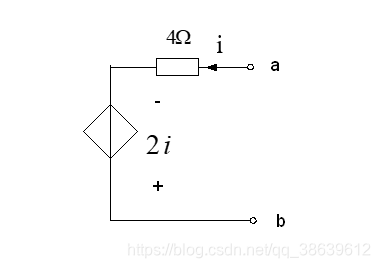

7、图示单口网络的等效电阻等于（   ）

1）2Ω

2）4Ω

3）6Ω

4）-2Ω

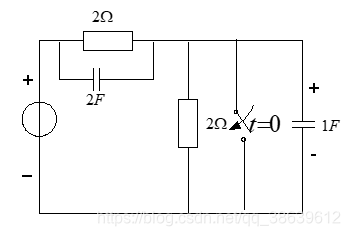

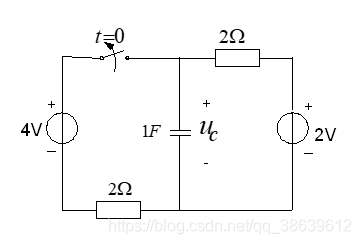

 8、图示电路中开关断开时的电容电压 等于（   ）

1）2V

2）3V

3）4V

4）0V

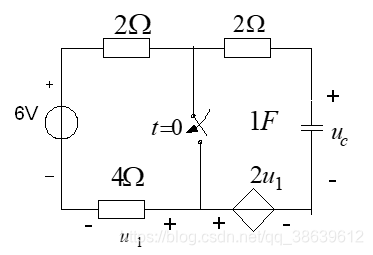

 9、图示电路开关闭合后的电压 等于（    ）

1）2V

2）4V

3）6V

4）8V

 10、图示电路在开关闭合后电路的时间常数等于（    ）

1）2S

2）3S

3）4S

4）7S

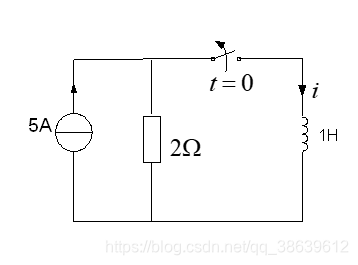

 11、图示电路的开关闭合后，电感电流等于（）

1）  A

2） A

3）  A

4） A

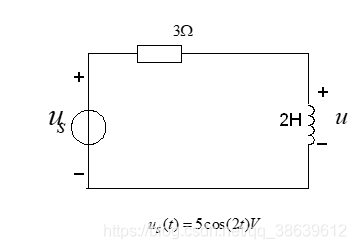

 12、图示正弦电流电路中电压的振幅等于（）

1）1V

2）4V

3）10V

4）20V

13、图示正弦电流电路中电压 的初相等于（）

1）  36.9°

2） -36.9°

3）  -53.1°

4） 53.1°

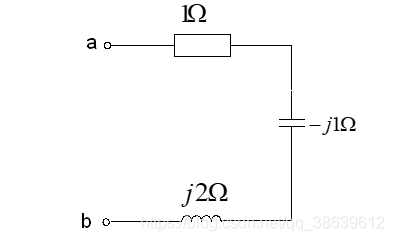

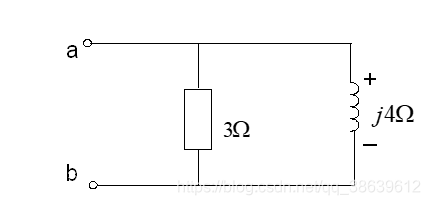

 14、图示单口网络相量模型的等效阻抗等于（）

1）(3+j4)  Ω

2）(0.33-j0.25)  Ω

3）(1.92+j1.44)  Ω

4）(0.12+j0.16)  Ω

 15、图示单口网络相量模型的等效导纳等于（）

1）(0.5+j0.5) S

2）(1+j1) S

3）(1-j1) S

4）(0.5-j0.5) S

16、图示单口网络的功率因素为（）

1）0.8

2）0.707

3）-0.6

4）0.6

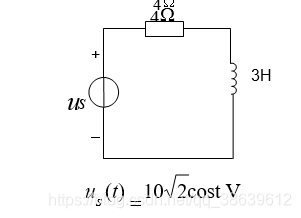

17、图示电路中电阻R吸收的平均功率P等于（）

1）12.5W

2）16W

3）32W

4）25W

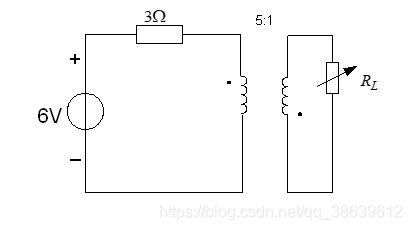

 18、图示电路中负载获得的最大平均功率等于（）

1）2.5W

2）5W

4）20W

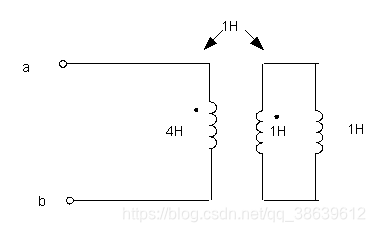

 19、图示单口网络的等效电感为（）

1）1H

2）2H

3）3.5H

4）4H

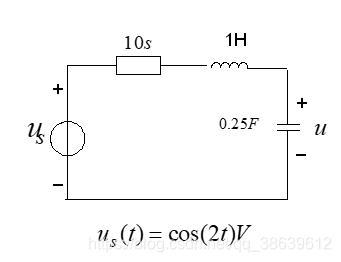

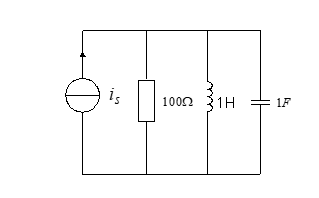

  20、图示谐振电路的品质因数为（）

1）0.01

2）1

3）10

4）100

二、 选择填空题（在每小题的三个备选答案，并将正确答案的号码填入题干的空格内。每小题1分，共10分）

1、电路分析的基本依据是_______方程。

1）两类约束       2）KCL              3）KVL

2、动态电路是指含有_______元件的电路，其电路方程是微分方程。

1）电阻           2）动态              3）独立源

3、5F的线性电容的端口特性为_______

1） u=5i          2）φ=5i               3） u=0.2q

4、端口特性为 的二端电路元件是_______元件

1）电感          2）电容               3）电阻

5、10 电阻和0.2F电容并联电路的时间常数为_______

1）1S            2）0.5S               3）2S

6、1 电阻和2H电感并联一阶电路中，电感电压零输入响应为_______

 7、4 电阻、1H电感和1F电容串联二阶电路的零输入响应属于_______情况。

1）过阻尼          2）欠阻尼              3）临界阻尼

8、RLC并联正弦电流电路中， 则总电流为_______A。

1）8               2）5                   3）4

9、 的耦合电感在次级开路时，初级的等效电感为_______H。

1）10              2）12                   3）16

10、电流源 A与电阻 并联单口网络向外传输的最大平均功率为_______W。

1）4             2）8                  3）16

三、简答题（每小题6分，共30分）

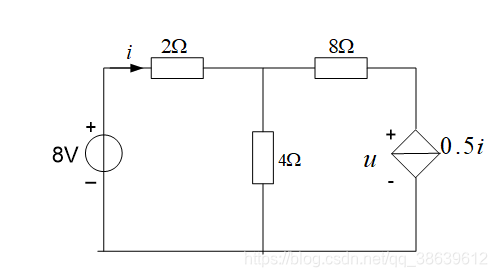

1、计算图示电路中的电流i和电压u 。

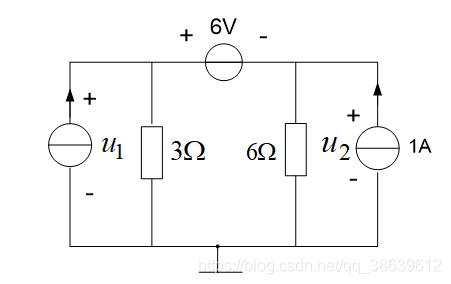

2、计算图示电路的电压u1和u2；

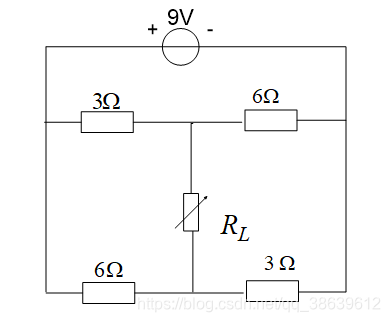

3、计算图示电路中负载电阻获得的最大功率。

4、图示电路原已稳定，t=0 闭合开关，求t>0的电容电压Uc(t) ;

 5、图示电路中电流求稳态电流i(t)。

四、计算题

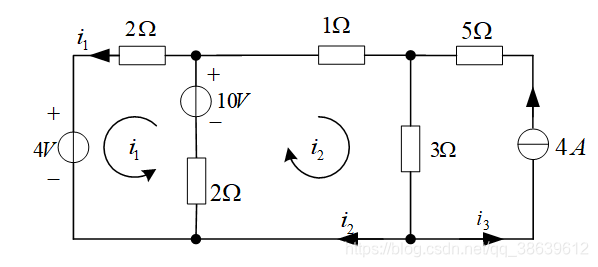

1、用网孔分析法计算图示电路中的网孔电流i1和i2。

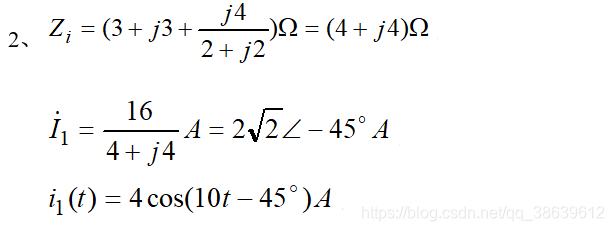

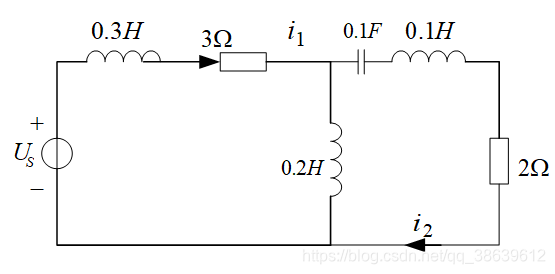

 2、图示正弦电流电路中，已知，求电流i1(t)和i2(t)。

 “电路分析基础”试题(一）参考答案

一、单项选择题(每小题2分，共40分)

1.  (2);    2.  (1);    3.  (2);     4.  (3);      5.  (3);     6.  (3);    7.  (1);    8.  (2);     9.  (4);      10.  (2);

11.  (3);    12.  (4);   13.  (1);    14.  (3);    15.  (4);    16.  (2);   17.  (2);   18.  (1);  19.  (3);   20.  (1)

二、单项选择题（每小题1分，共10分）

1.  (1)    2.  (2)    3.  (3)     4.  (1)      5.  (3)      6.  (2)    7.  (1)    8.  (2)     9.  (1)      10.  (3)

三、简答题（每小题6分，共30分）

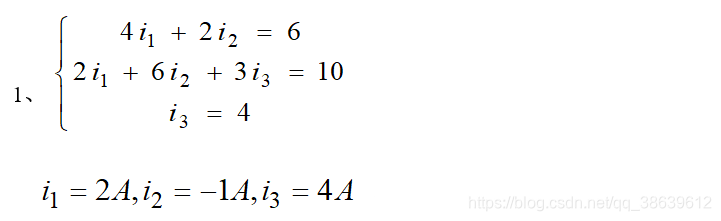

1、由网孔方程求得

 2、由叠加定理求得 。

 3、

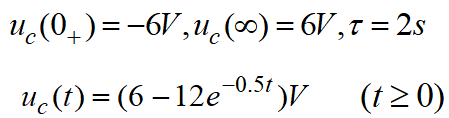

4、



5

四、计算题（每小题10分，共20分）
