实验一  常用元器件的认识及基本仪器的使用

一、实验目的

1.学习掌握电阻、二极管、三极管的判断方法。

2.掌握函数信号发生器、双踪示波器、万用表的使用方法。

二、实验仪器

1.示波器

2.信号发生器

3.数字万用表

三、预习要求

1.二极管、三极管的特性，及稳压二极管稳压的条件。

2.双踪示波器的使用方法。

四、实验内容及步骤

1.电阻的测量

(1)测量200Ω、47KΩ、680KΩ的阻值，分析误差原因。

2.稳压二极管实验

(1)构建图0.1电路，利用万用表测量数值，填表0.1。总结稳压二极管工作的条件。

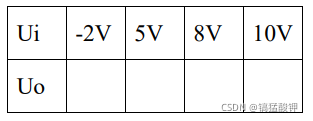

表0.1稳压二极管实验

、

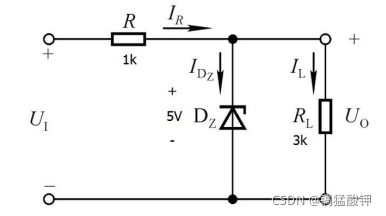

图0.1稳压电路

3.二极管导通实验

(1)构建图0.2电路，利用万用表测量数值，填表0.2。总结二极管导通条件。

4．函数信号发生器与示波器的使用将函数信号发生器与双踪示波器对接，请调试出如下信号，并在示波器屏幕上进行显示和读数：①5kHZ，Vp-p=3V，正弦波信号；②800HZ，Vp-p=800mV，三角波信号；③0.3MHZ，Vp-p=0.7V，矩形波信号。

五、实验报告要阐述的问题

1.实验结果与仿真结果比较，得到什么结论？

2.总结元器件测量的方法和仪器使用需要重点注意的事项。
