“电路分析基础”试题合集第九章

一、填空题（每空1分）

二、判断下列说法的正确与错误（每小题1分）

三、单项选择题（每小题2分）

四、简答题（每小题3～5分）

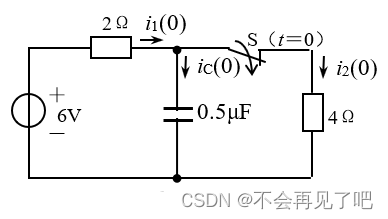

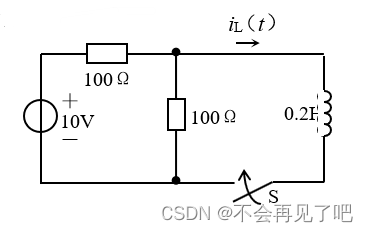

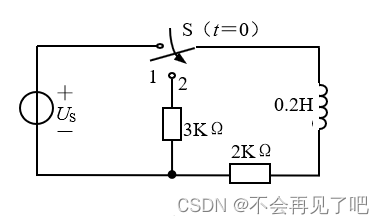

五、计算分析题（每题6～12分）

一、填空题（每空1分）

1、暂态是指从一种稳态过渡到另一种稳态所经历的过程。

2、换路定律指出：在电路发生换路后的一瞬间，电感元件上通过的电流和电容元件上的端电压，都应保持换路前一瞬间的原有值不变。

3、换路前，动态元件中已经储有原始能量。换路时，若外激励等于零，仅在动态元件原始能量作用下所引起的电路响应，称为零输入响应。

4、只含有一个动态元件的电路可以用一阶微分方程进行描述，因而称作一阶电路。仅由外激励引起的电路响应称为一阶电路的零状态响应；只由元件本身的原始能量引起的响应称为一阶电路的零输入响应；既有外激励、又有元件原始能量的作用所引起的电路响应叫做一阶电路的全响应。

5、一阶RC电路的时间常数τ= RC ；一阶RL电路的时间常数τ = L/R 。时间常数τ的取值决定于电路的结构和电路参数。

6、一阶电路全响应的三要素是指待求响应的初始值、稳态值和时间常数。

7、二阶电路过渡过程的性质取决于电路元件的参数。当电路发生非振荡过程的“过阻

尼状态时， $\large R> 2\sqrt{\frac{L}{C}}$ ；当电路出现振荡过程的“欠阻尼”状态时， $\large R< 2\sqrt{\frac{L}{C}}$ ；当电路为临界非振荡过程的“临界阻尼”状态时， $\large R= 2\sqrt{\frac{L}{C}}$ ；R=0时，电路出现等幅振荡。

8、在电路中，电源的突然接通或断开，电源瞬时值的突然跳变，某一元件的突然接入或被移去等，统称为换路。

9、换路定律指出：一阶电路发生的路时，状态变量不能发生跳变。该定律用公式可表示为 iL(0+)= iL(0-) 和 uC(0+)= uC(0-) 。

10、由时间常数公式可知，RC一阶电路中，C一定时，R值越大过渡过程进行的时间就越长；RL一阶电路中，L一定时，R值越大过渡过程进行的时间就越短。

二、判断下列说法的正确与错误（每小题1分）

1、换路定律指出：电感两端的电压是不能发生跃变的，只能连续变化。（ × ）

2、换路定律指出：电容两端的电压是不能发生跃变的，只能连续变化。（ ∨ ）

3、单位阶跃函数除了在t=0处不连续，其余都是连续的。（ ∨ ）

4、一阶电路的全响应，等于其稳态分量和暂态分量之和。（ ∨ ）

5、一阶电路中所有的初始值，都要根据换路定律进行求解。（ × ）

6、RL一阶电路的零状态响应， $\large U_{L}$ 按指数规律上升， $\large i_{L}$ 按指数规律衰减。（ × ）

7、RC一阶电路的零状态响应， $\large U_{C}$ 按指数规律上升， $\large i_{C}$ 按指数规律衰减。（ ∨ ）

8、RL一阶电路的零输入响应， $\large U_{L}$ 按指数规律衰减， $\large i_{L}$ 按指数规律衰减。（ ∨ ）

9、RC一阶电路的零输入响应， $\large U_{C}$ 按指数规律上升， $\large i_{C}$ 按指数规律衰减。（ × ）

10、二阶电路出现等幅振荡时必有 $\large X_{L}=X_{C}$ ，电路总电流只消耗在电阻上。（ ∨ ）

三、单项选择题（每小题2分）

1、动态元件的初始储能在电路中产生的零输入响应中（ B ）

A、仅有稳态分量 B、仅有暂态分量 C、既有稳态分量，又有暂态分量

2、在换路瞬间，下列说法中正确的是（ A ）

A、电感电流不能跃变 B、电感电压必然跃变 C、电容电流必然跃变

3、工程上认为R＝25Ω、L=50mH的串联电路中发生暂态过程时将持续（ C ）

A、30～50ms B、37.5～62.5ms C、6～10ms

4、图1.1电路换路前已达稳态，在t=0时断开开关S，则该电路（ C ）

A、电路有储能元件L，要产生过渡过程

B、电路有储能元件且发生换路，要产生过渡过程

C、因为换路时元件L的电流储能不发生变化，所以该电路不产生过渡过程。

5、图1.2所示电路已达稳态，现增大R值，则该电路（ B ）

A、因为发生换路，要产生过渡过程

B、因为电容C的储能值没有变，所以不产生过渡过程

C、因为有储能元件且发生换路，要产生过渡过程

6、图1.3所示电路在开关S断开之前电路已达稳态，若在t=0时将开关S断开，则电路中L上通过的电流 $\large i_{L}(0^{+})$ 为（A）

A、2A

B、0A

C、－2A

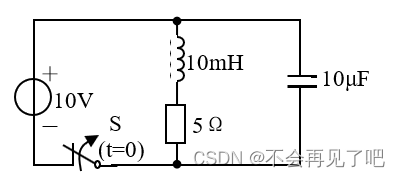

7、图1.3所示电路，在开关S断开时，电容C两端的电压为（ A ）

A、10V B、0V C、按指数规律增加

四、简答题（每小题3～5分）

1、何谓电路的过渡过程？包含有哪些元件的电路存在过渡过程？

答：电路由一种稳态过渡到另一种稳态所经历的过程称过渡过程，也叫“暂态”。含有动态元件的电路在发生“换路”时一般存在过渡过程。

2、什么叫换路？在换路瞬间，电容器上的电压初始值应等于什么？

答：在含有动态元件L和C的电路中，电路的接通、断开、接线的改变或是电路参数、电源的突然变化等，统称为“换路”。根据换路定律，在换路瞬间，电容器上的电压初始值应保持换路前一瞬间的数值不变。

3、在RC充电及放电电路中，怎样确定电容器上的电压初始值？

答：在RC充电及放电电路中，电容器上的电压初始值应根据换路定律求解。

4、“电容器接在直流电源上是没有电流通过的”这句话确切吗？试完整地说明。

答：这句话不确切。未充电的电容器接在直流电源上时，必定发生充电的过渡过程，充电完毕后，电路中不再有电流，相当于开路。

5、RC充电电路中，电容器两端的电压按照什么规律变化？充电电流又按什么规律变化？RC放电电路呢？

答：RC充电电路中，电容器两端的电压按照指数规律上升，充电电流按照指数规律下降，RC放电电路，电容电压和放电电流均按指数规律下降。

6、RL一阶电路与RC一阶电路的时间常数相同吗？其中的R是指某一电阻吗？

答：RC一阶电路的时间常数τ=RC，RL一阶电路的时间常数τ=L/R，其中的R是指动态元件C或L两端的等效电阻。

7、RL一阶电路的零输入响应中，电感两端的电压按照什么规律变化？电感中通过的电流又按什么规律变化？RL一阶电路的零状态响应呢？

答：RL一阶电路的零输入响应中，电感两端的电压和电感中通过的电流均按指数规律下降；RL一阶电路的零状态响应中，电感两端的电压按指数规律下降，电压事通过的电流按指数规律上升。

8、通有电流的RL电路被短接，电流具有怎样的变化规律？

答：通过电流的RL电路被短接，即发生换路时，电流应保持换路前一瞬间的数值不变。

9、试说明在二阶电路中，过渡过程的性质取决于什么因素？

答：二阶电路过渡过程的性质取决于电路元件的参数。当电路发生非振荡过程的“过阻

尼状态时， $\large R> 2\sqrt{\frac{L}{C}}$ ；当电路出现振荡过程的“欠阻尼”状态时， $\large R< 2\sqrt{\frac{L}{C}}$ ；当电路为临界非振荡过程的“临界阻尼”状态时， $\large R= 2\sqrt{\frac{L}{C}}$ ；R=0时，电路出现等幅振荡。

10、怎样计算RL电路的时间常数？试用物理概念解释：为什么L越大、R越小则时间常数越大？
