入手戴尔R720，通过iDRAC查看系统信息

已于 2024-06-01 17:24:49 修改
阅读量1.1k 收藏 28
点赞数 15
文章标签： 虚拟目录/Linux
于 2024-06-01 17:08:31 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_38641599/article/details/139376439
版权

　　想入手服务器很久了，一直担心功耗太高，今天狠心搞了一台戴尔服务器R720。

需求

  • 开虚拟机，核心数要多 学习以下

    • Windows云桌面
    • AD域控
    • office online server
    • ubuntu试验机 随便折腾不怕玩坏

  • 最好两个网口以上

  • 稳定

  • 四个以上硬盘位

　　‍

为什么是R720？

  • 1000元预算
  • 买来吃灰的可能性很大，服务器耗电太猛了。
  • 有考虑工作站（比较省电），后来学习和体验原汁原味​的服务器，就打消了工作站的念头。

先用着，如果有7x24待机的需求，以后再换功耗更低的平台也可以。

最开始纠结功耗，但后来想通了：买一台笔记本要几千块钱，够买一台服务器运行10年！一年365天，笔记本闲置300天。怎么回事，我觉得买服务器好像比买笔记本还划算些？？？

　　‍

外观

前主人跑了两三年，到手时灰尘噗噗。先给它清了灰尘，又把塑料件拆下来水洗了一遍。

​image​

‍

　　‍

了解iDRAC

  • 简介：

    • iDRAC（Integrated Dell Remote Access Controller）是戴尔（Dell）服务器中的一种嵌入式硬件，它允许系统管理员远程更新和管理戴尔系统。

    • iDRAC 提供了 Web 界面和命令行界面。

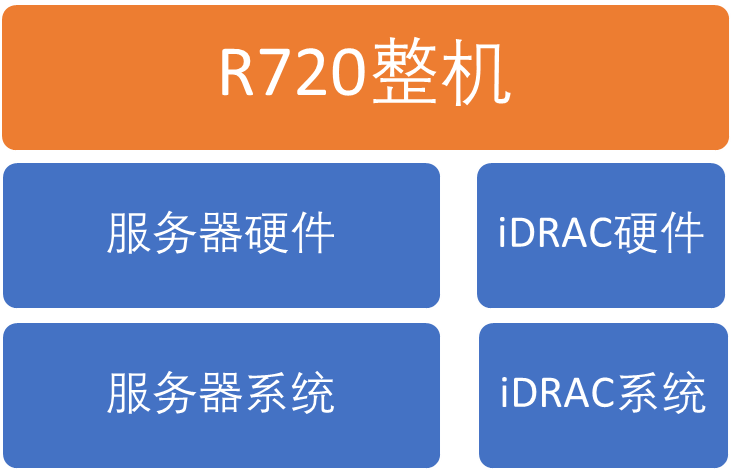

    • iDRAC卡相当于是附加在服务器上的一台小电脑，通过与服务器主板上的管理芯片BMC进行通信，监控与管理服务器的硬件状态信息。它拥有自己的系统和IP地址，与服务器上的OS无关，是管理员进行远程访问和管理的利器

      ​image​

  • iDRAC 分为不同的版本

    • 例如 iDRAC Express 和 iDRAC Enterprise。
    • iDRAC Express 默认使用服务器的1号网口连接，而 iDRAC Enterprise 默认使用专用网口连接。

  • 配置 iDRAC 有两种访问方式，连接方式和IP地址不同

    • 第一种，不需要使用路由器，直接用电脑网口连接iDRAC网口。需要进入服务器的 System Setup 并选择 iDRAC Settings，启用 NIC 并设置 IP 地址、网关和子网掩码。例如，IDRAC管理口的默认IP地址为192.168.0.120。
    • 第二种，需要使用路由器，开启iDRAC的DHCP功能，将iDRAC网口连接到路由器，路由器分配一个IP地址。
    • 无论哪种设置完毕后，可以通过浏览器输入iDRAC的IP地址来登录管理界面，默认的用户名为 root，密码为 calvin。

  • 了解细节，可查看戴尔iDRAC官网或者下面这些文章

　　‍

　　‍

登录iDRAC

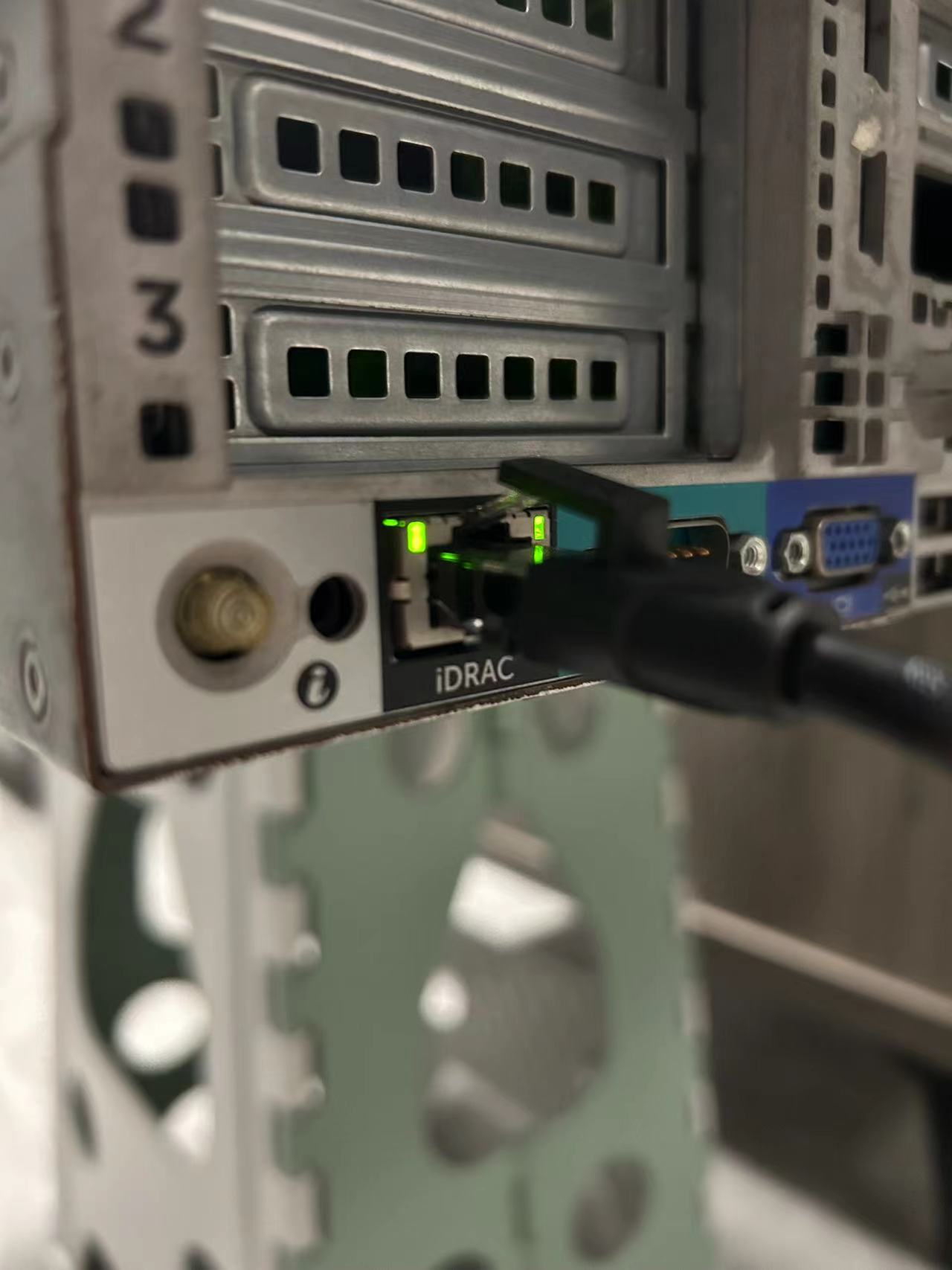

  1. R720是戴尔13代服务器，有专业的iDRAC网络口。先将iDRAC网口连接到路由器。

    ​85ab97eee6099bfdf33436510a63229​

  2. 设置iDRAC

    • R720带有一个前置小面板，开机后可通过这个面板可以查看和设置几个简单的参数：进入iDRAC开启DHCP功能。
    • 对于不带面板的机型可以接上鼠标和显示器等外设，开机按F2进入BIOS，再选择进入iDRAC选项开启DHCP功能。
      ​0081bdd9f44ea12b8648b109c5dddb9​

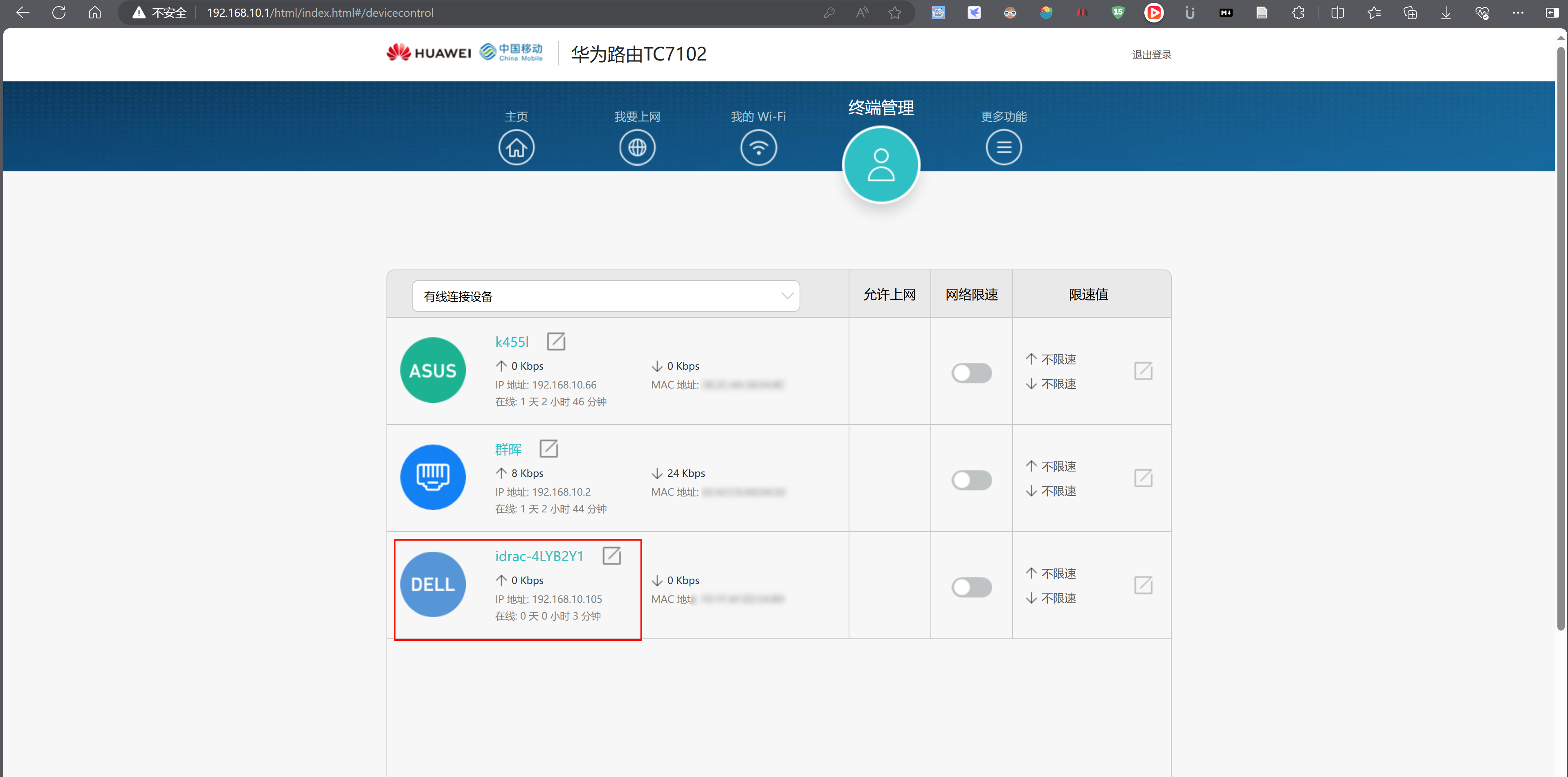

  3. 在路由器后台查看iDRAC地址

    一开始没有分配地址，我以为iDRAC模块坏了。后来重启了一下服务器，网线也重新拔插了一下。然后就好了。
    ​image​

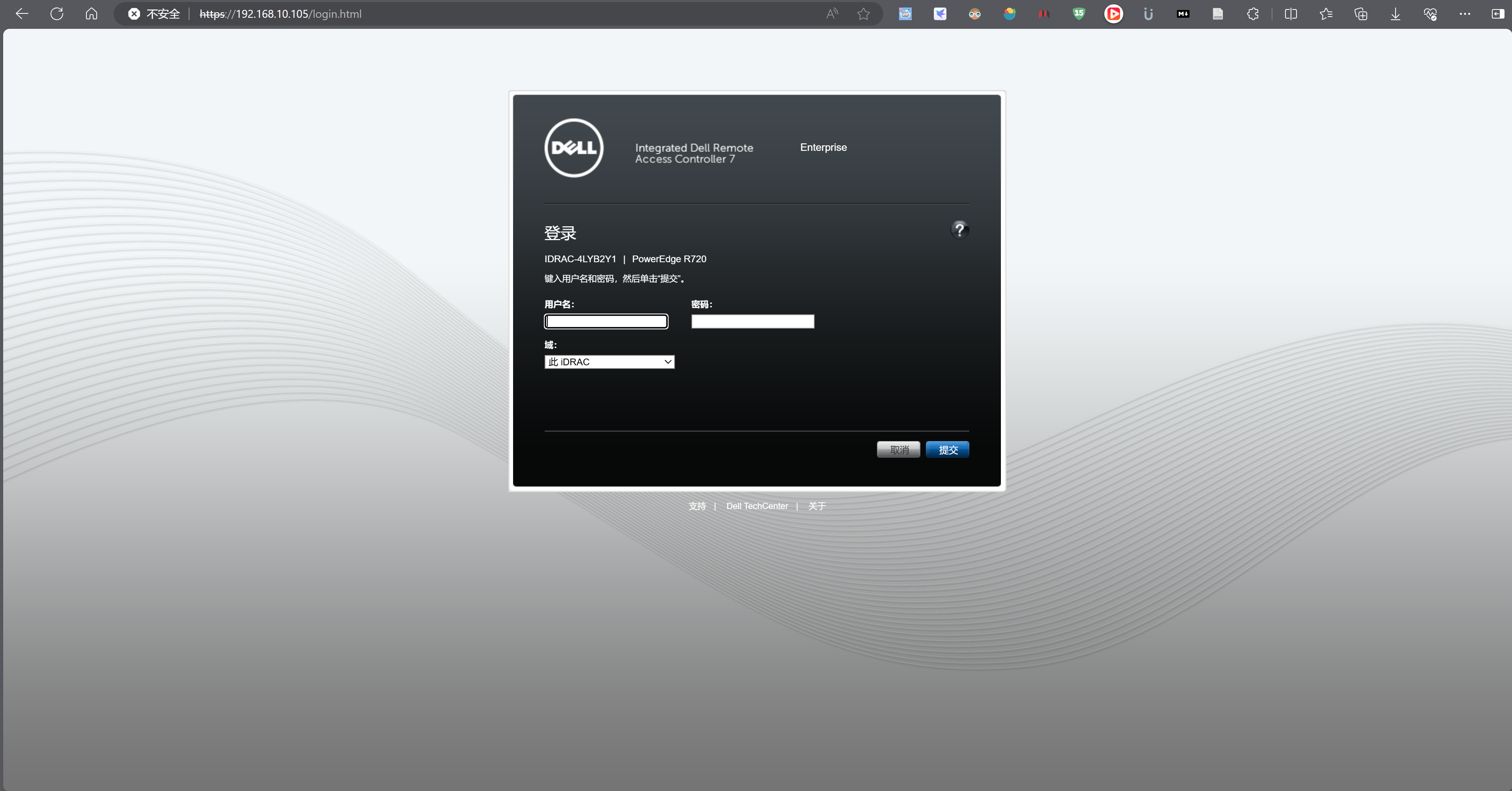

  4. 访问iDRAC

    账号 root

    密码 calvin

    ​image​

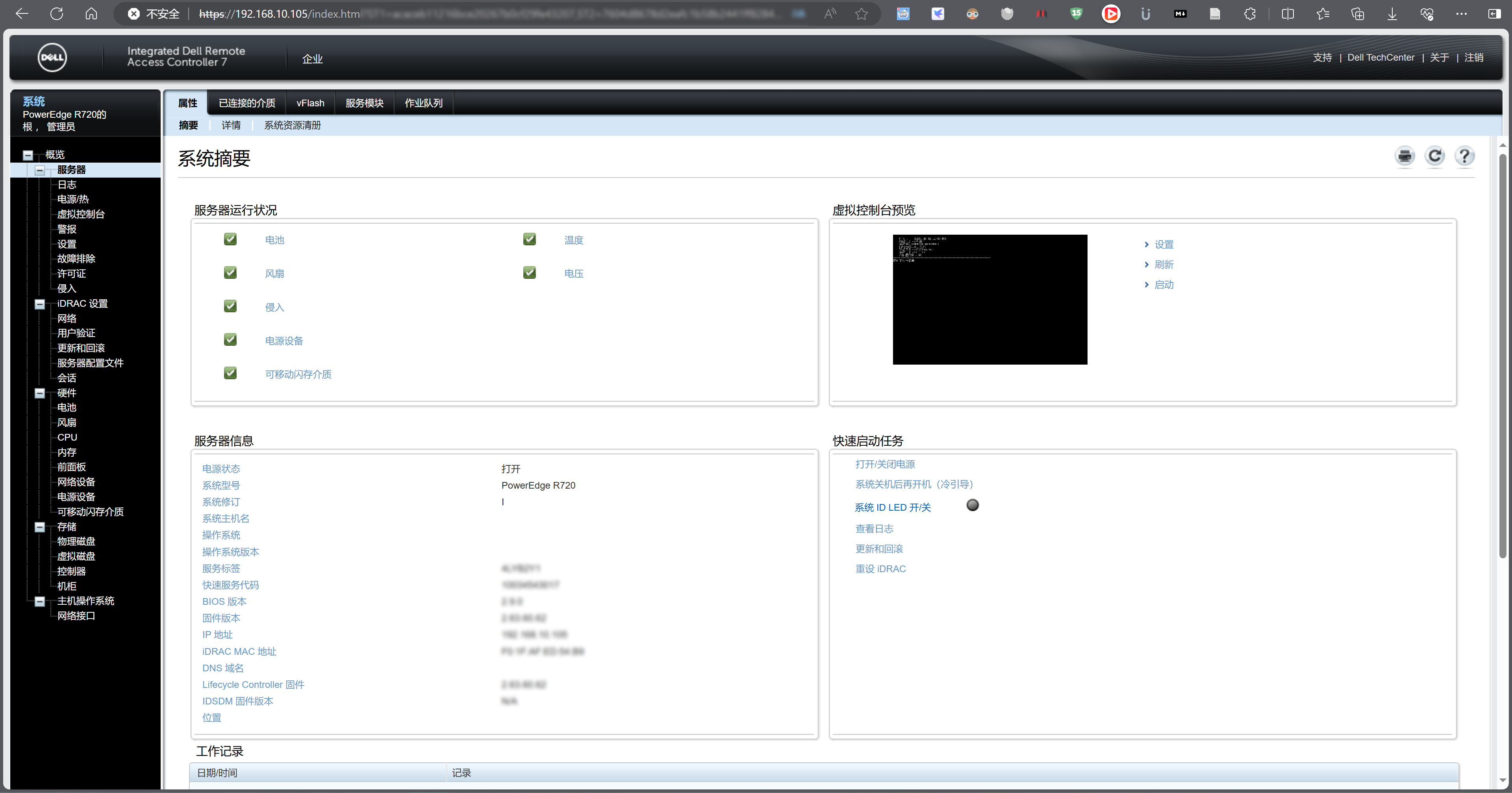

    登录成功

    ​image​

　　‍

查看信息

‍

  1. 系统信息
    还没装系统 所以看不到信息
    ​image​

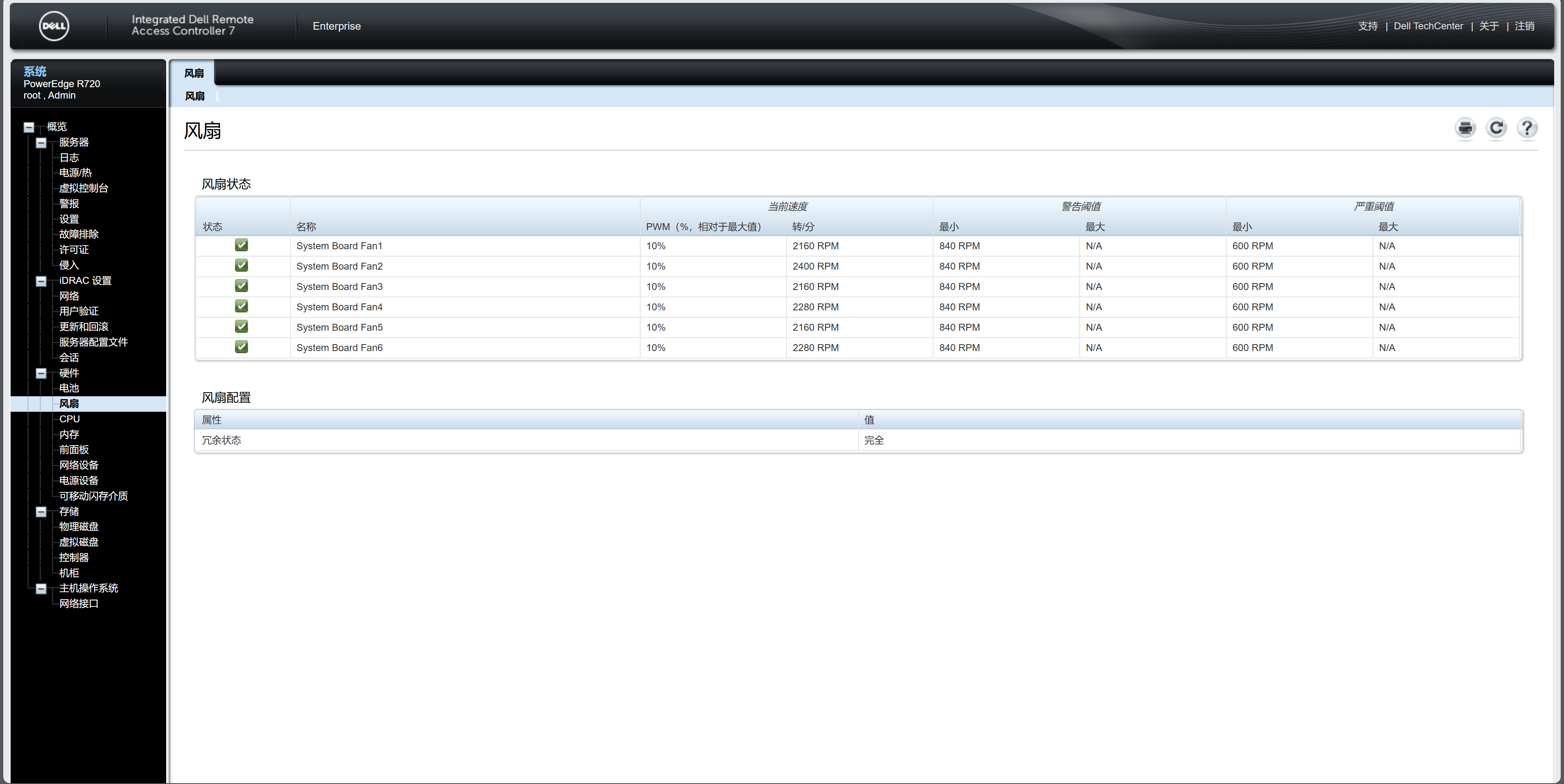

  2. 风扇转速

    可以看到转速，但不知道怎么调节。现在是开机无系统状态，关机也会有一颗风扇持续运行。

    ​image​

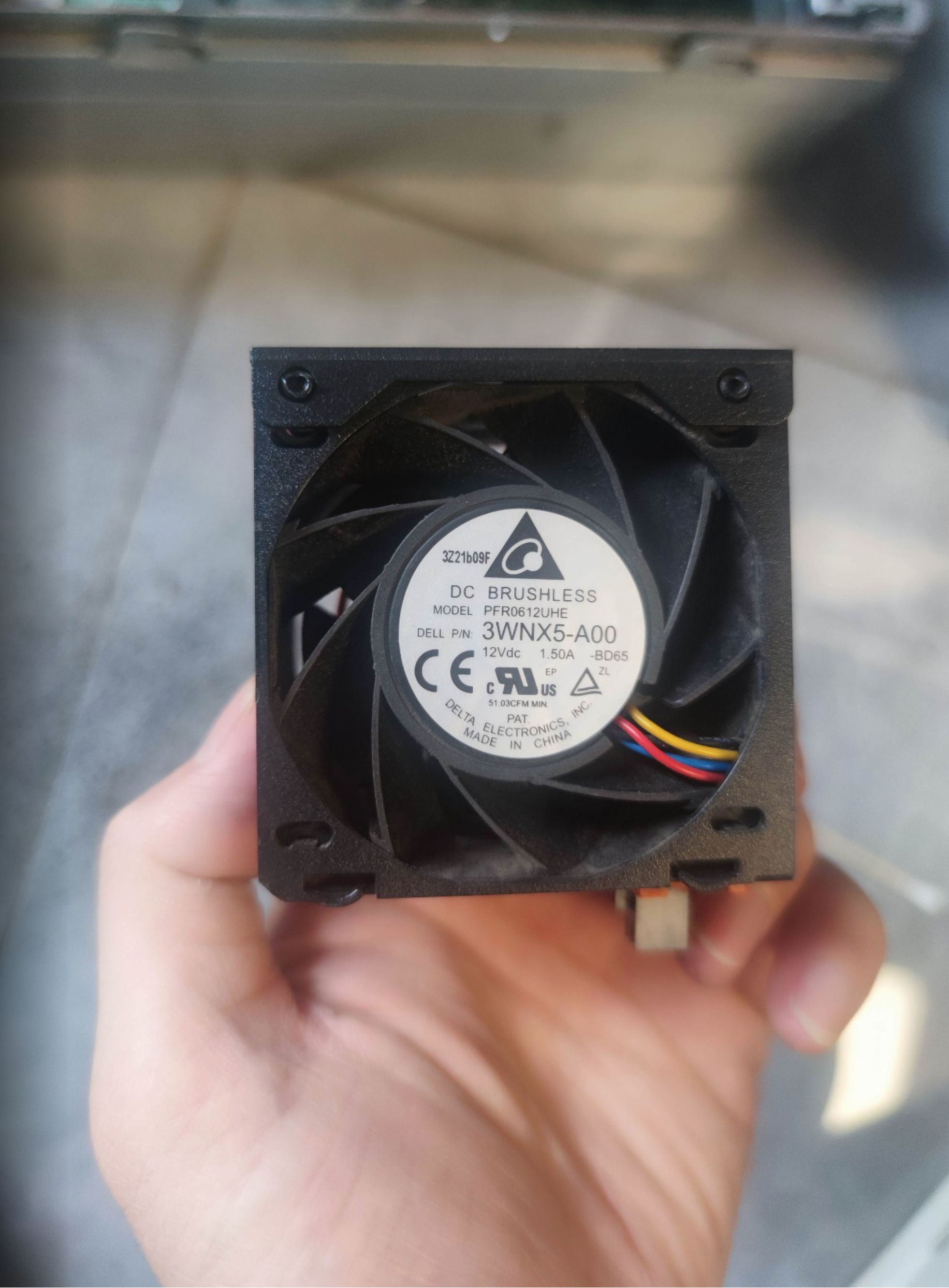

    清灰的时候观察到风扇参数，单颗风扇最大可达18瓦时，一共六颗。009CADDD​

    ​image​

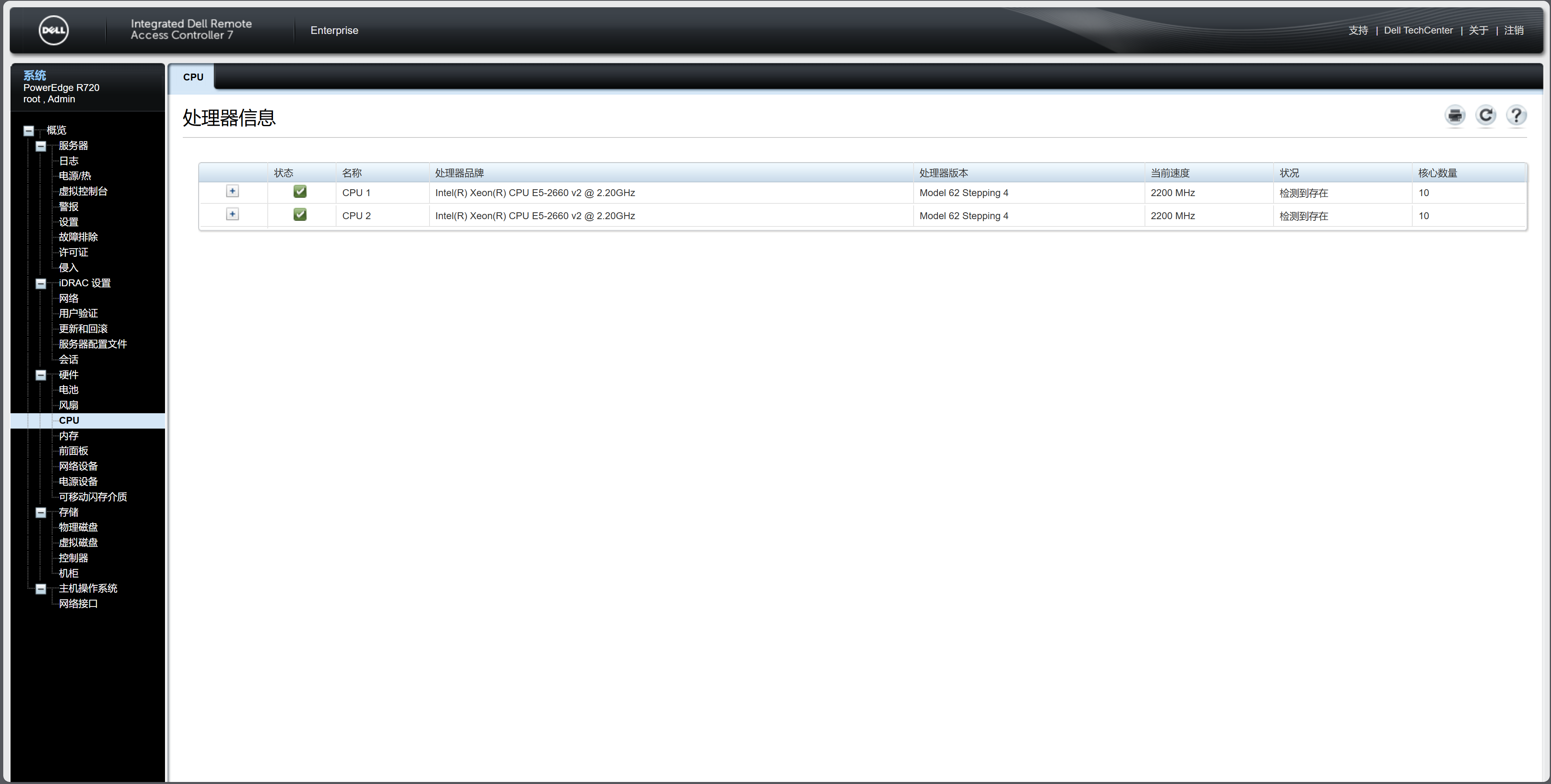

  3. CPU 两颗E5-2260 V2

    ​image​

    这颗U的跑分优点低，单核只有1500分，以我的经验：流畅运行win10得单核达到2000+

    CPU型号Intel Xeon E5-2660 v2 @ 2.20GHz
    类型Server
    接口类型LGA 2011
    主频2.2GHz
    睿频3.0GHz
    核心数量10核
    线程数量20线程
    热设计功耗TDP(W)95W
    录入时间Q1 2014
    其他名称Intel(R) Xeon(R) CPU E5-2660 v2 @ 2.20GHz
    总排名第597名
    单线程跑分1498分
    多线程跑分(总分)10382分

    后先用用，不够再换吧。

  4. 内存 16g*2条

    评率太拉胯，先用用看。

    ​image​

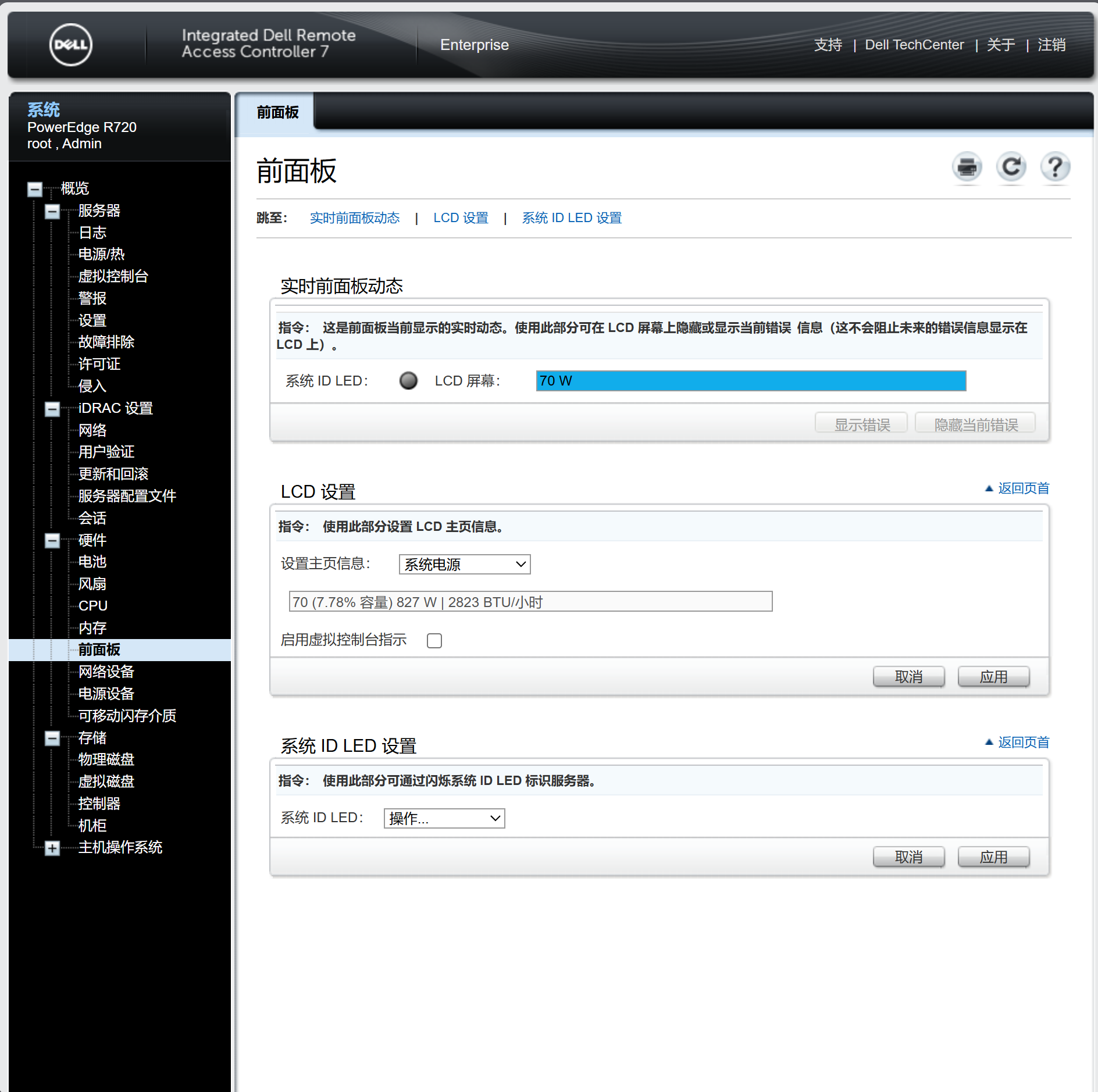

  5. 前面板

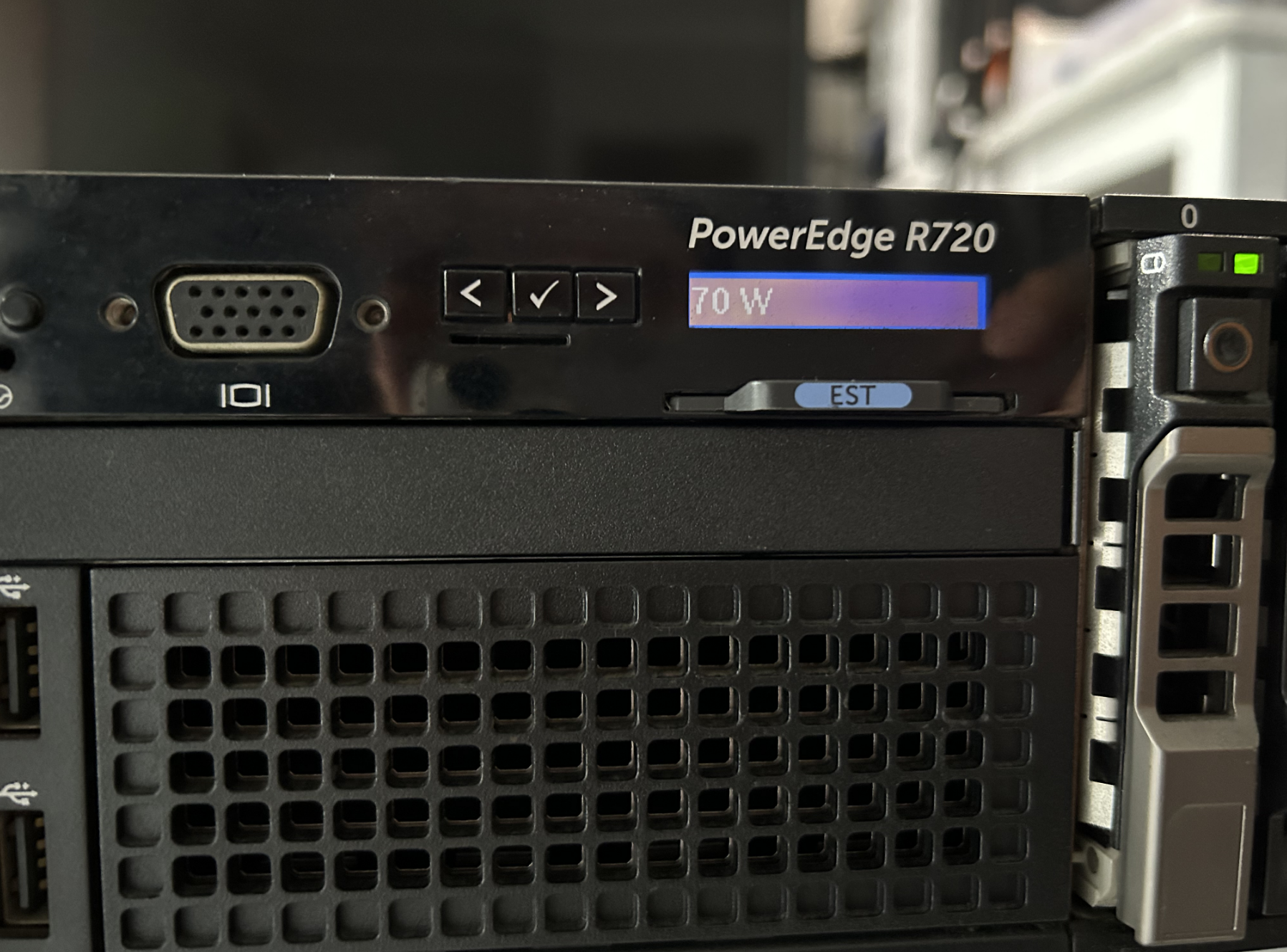

    显示功耗70W 应该是不计iDRAC系统的功率，iDRAC大约消耗9W。
    ​image
    对应服务器的前置面板 读数稳得很，开机以后就没变过（无系统状态）
    ​image

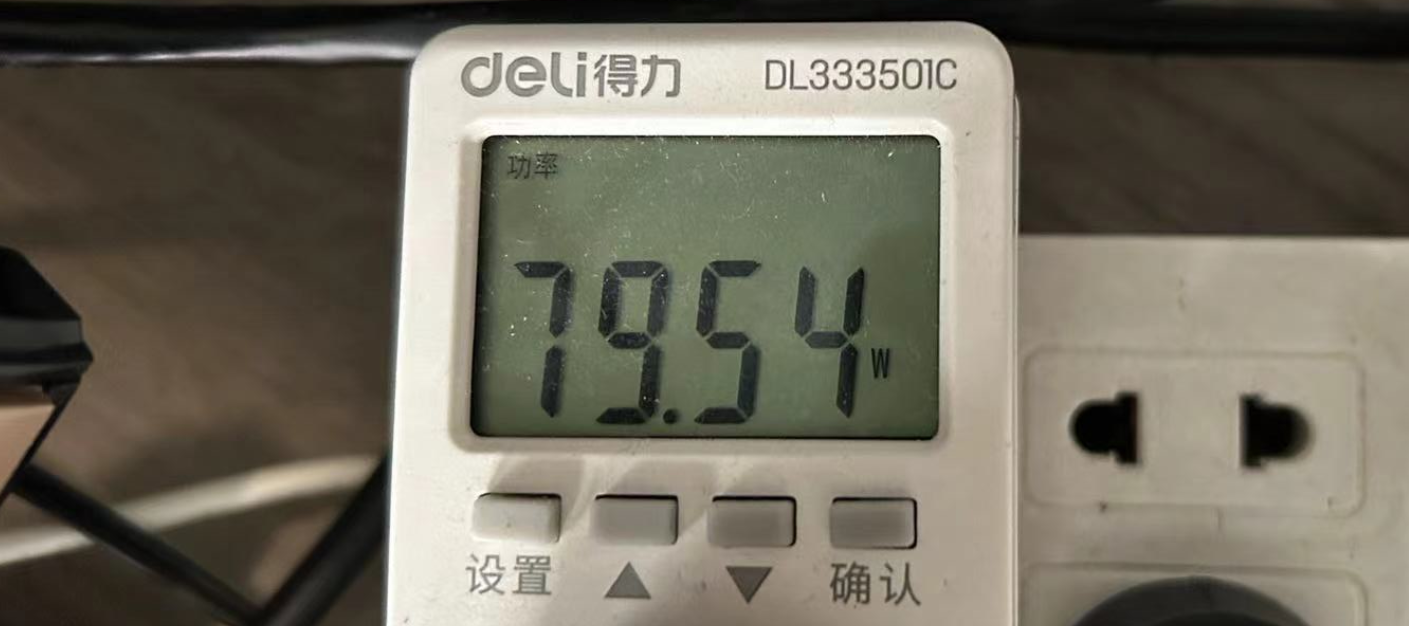

    插座功率在60+到80+之间跳动，变得挺快的，但是多数在70+
    ​image​

  6. 网口
    除了iDRAC网口，另外有一张网卡提供：千兆网口*4
    ​image​

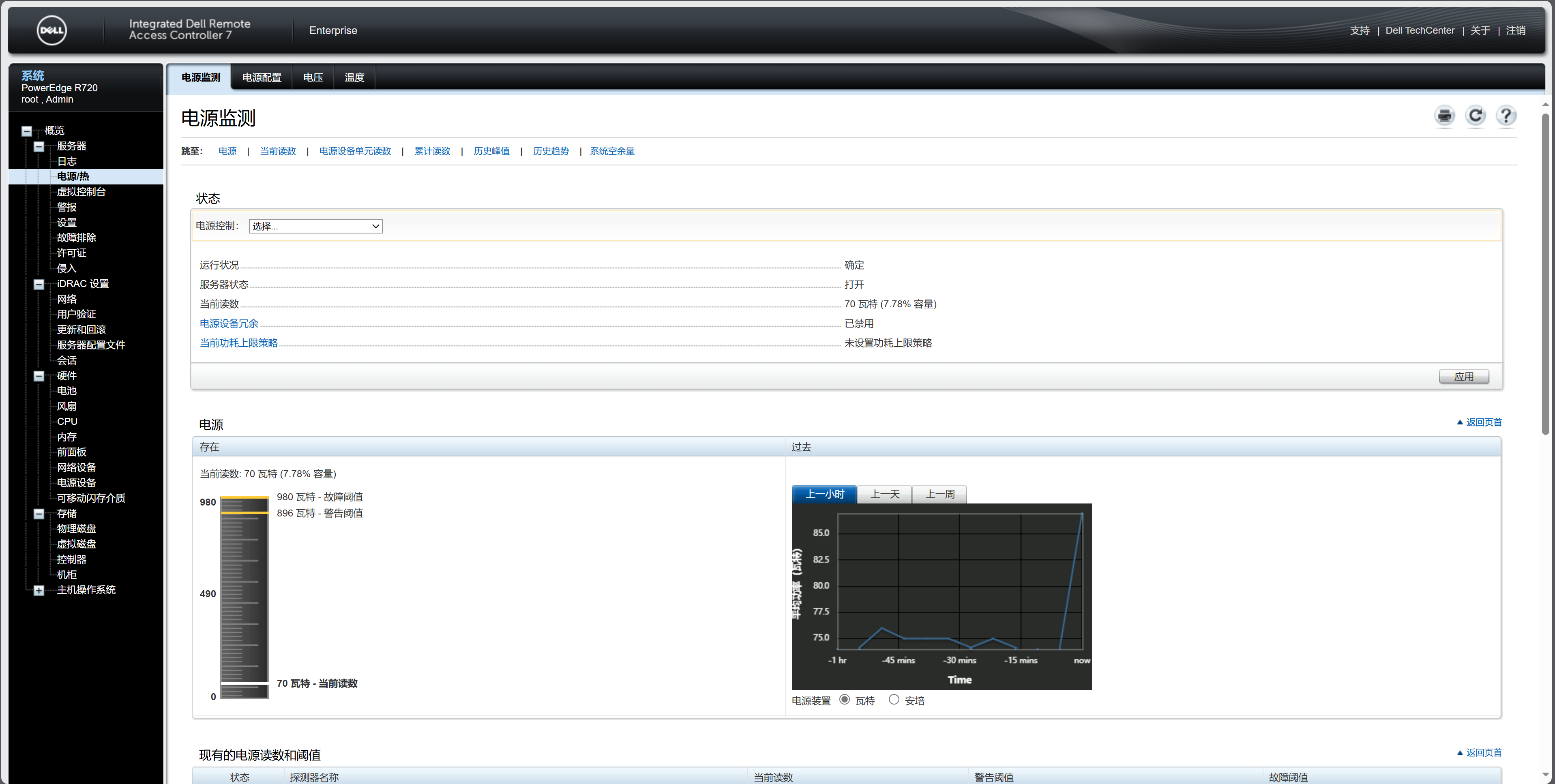

  7. 电源
    750W单电，对我来说满负载就200w+，450W更合适（转换率高点）。

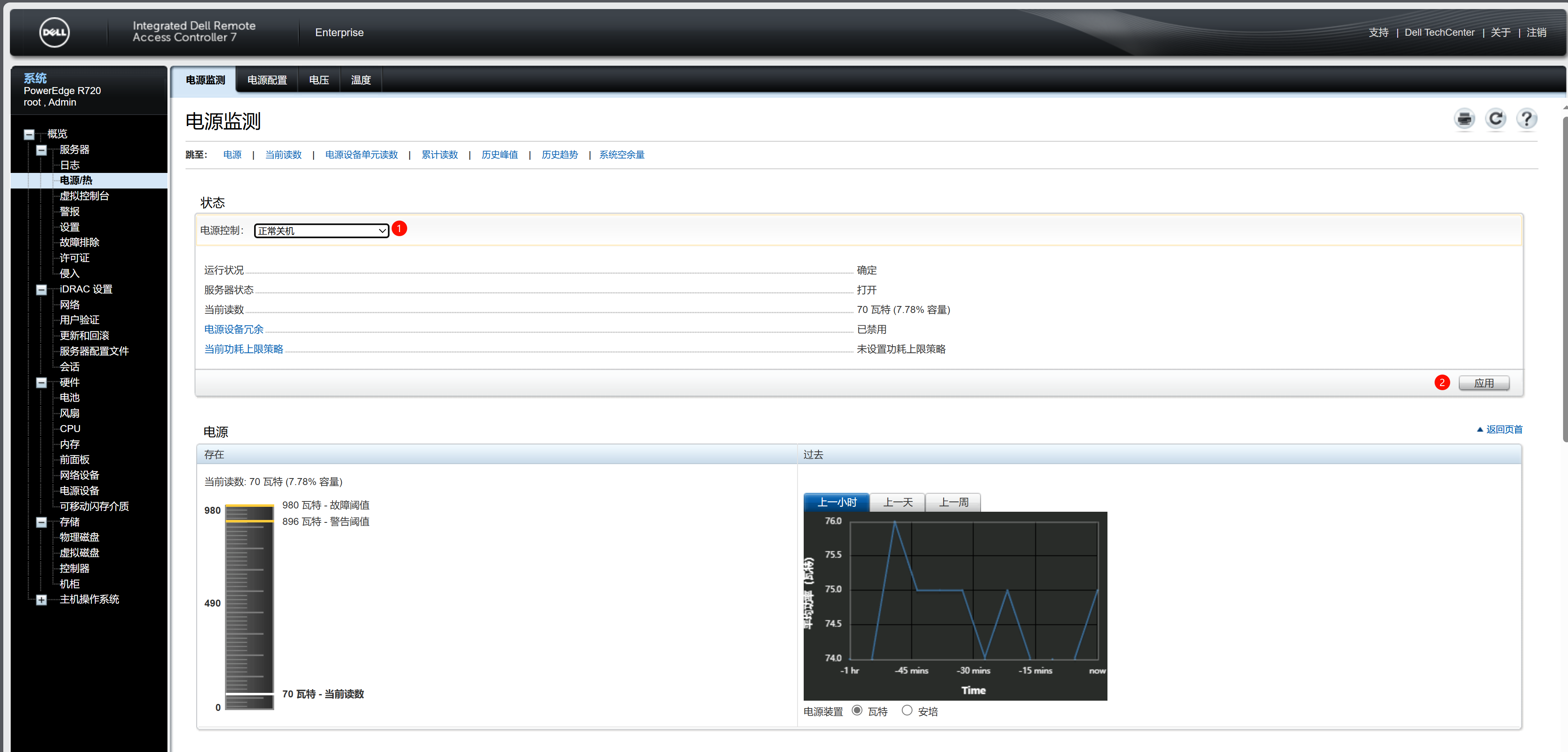

    这里有个电源控制​选项，在这里远程开机，关机，点击应用​会立即执行。
    ​image​

    比如
    ​image​

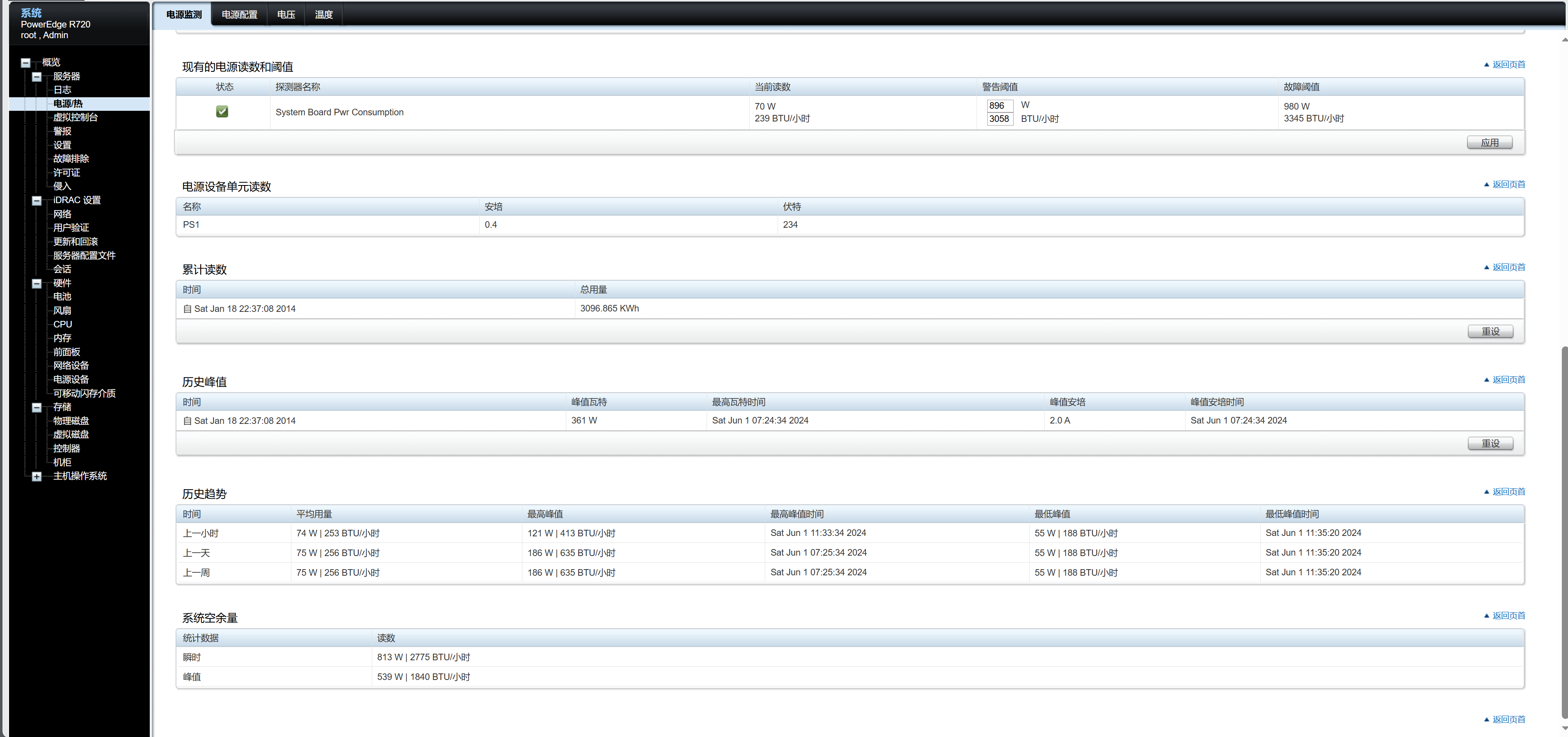

    往下，可以看到很多历史信息
    ​image

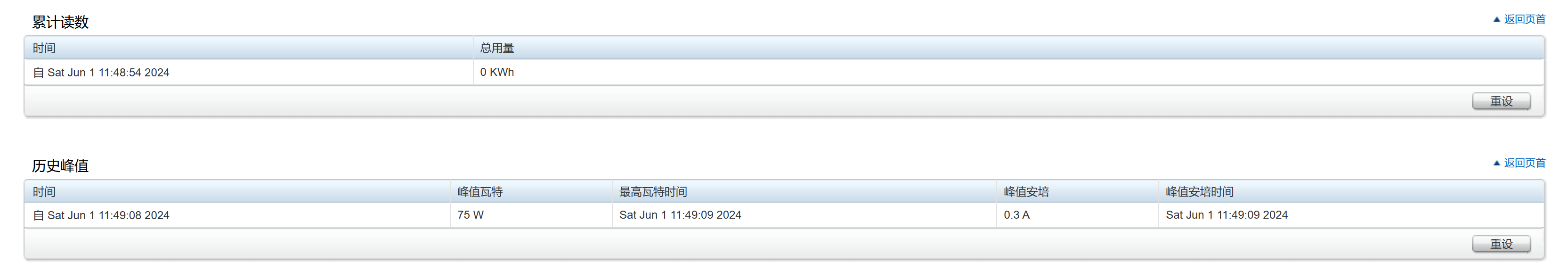

    可以重置历史数据，开始统计入手后的耗电信息。
    ​image​

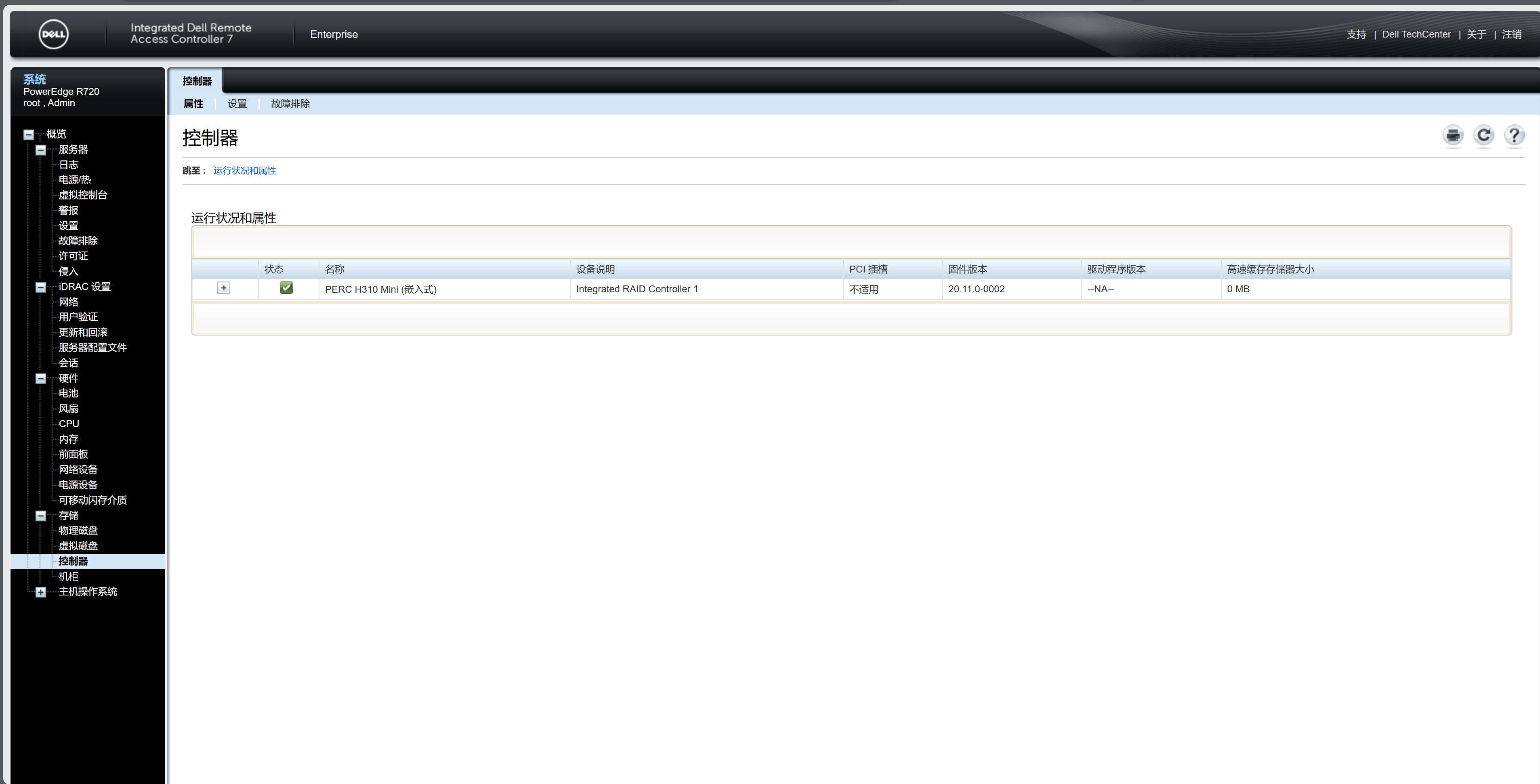

  8. 阵列卡
    710 mini
    ​image送了一个 600G 硬盘
    ​image​

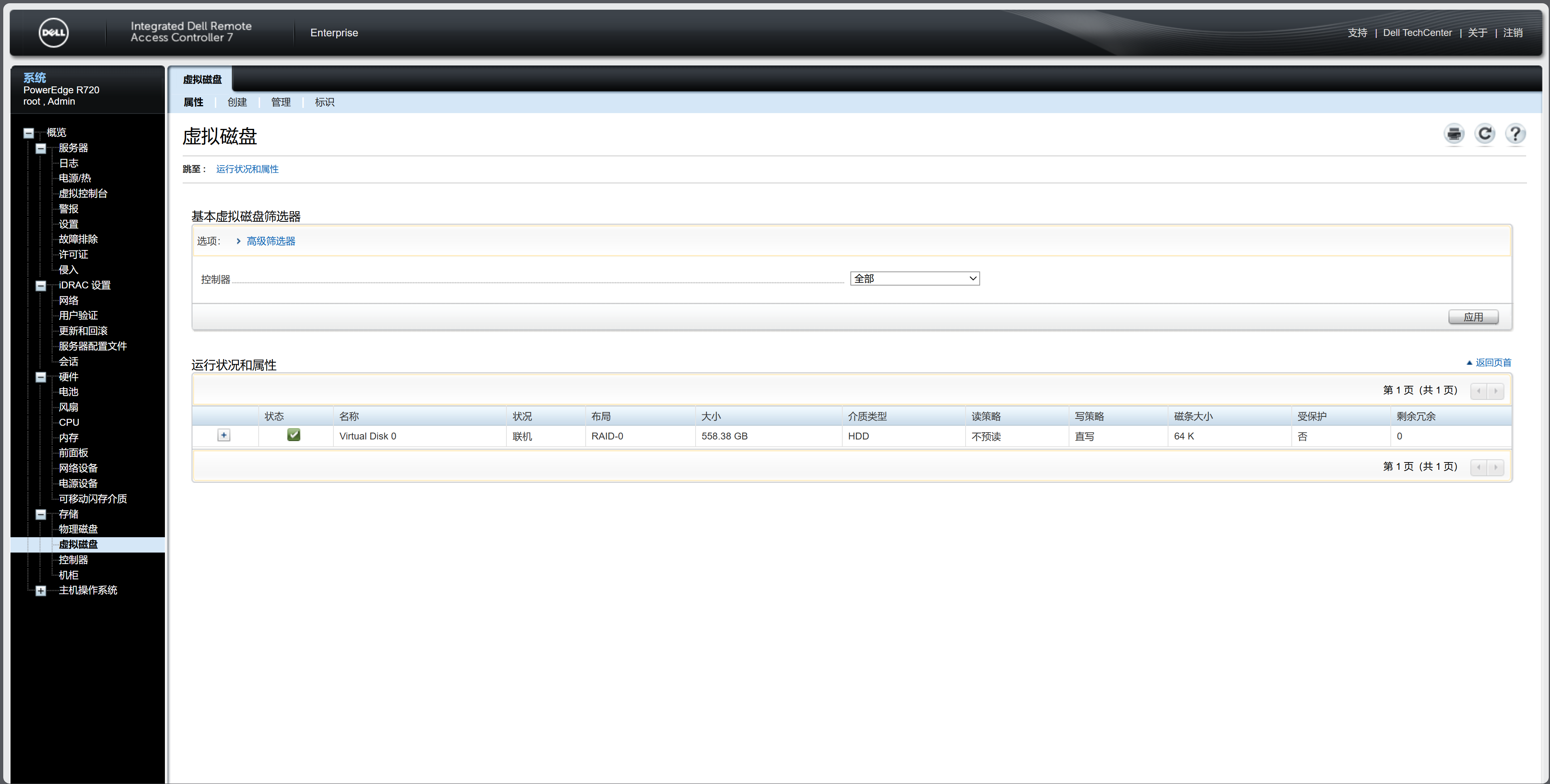

    虚拟磁盘 应该就是管理RAID的地方
    ​image​

‍

　　‍

关于账号、密码

一开始去B站看视频，有人说是密码在iDRAC模块的标签上，我找了并没有。然后看了这篇文章里的密码决绝了。

说明:13代机器默认iDRAC账号密码为:root/calvin。14代机器默认iDRAC账号为root。密码在机器前小抽拉卡片的背面【iDRAC password】上。

出自： Dell服务器iDRAC卡重置密码，忘记密码_51CTO博客_dell idrac默认账号密码

‍

补充：“对于 iDRAC 8 和以前的版本，默认登录信息是 user：root ，password：calvin。”，8以后得版本就从标签、卡片上找密码吧。
出自：戴尔官方文档，也是上文中提到的Dell PowerEdge：如何在服务器上配置 iDRAC 和系统管理选项 | Dell 中国

　　‍

　　最后，控制台也无法加载。
​image​

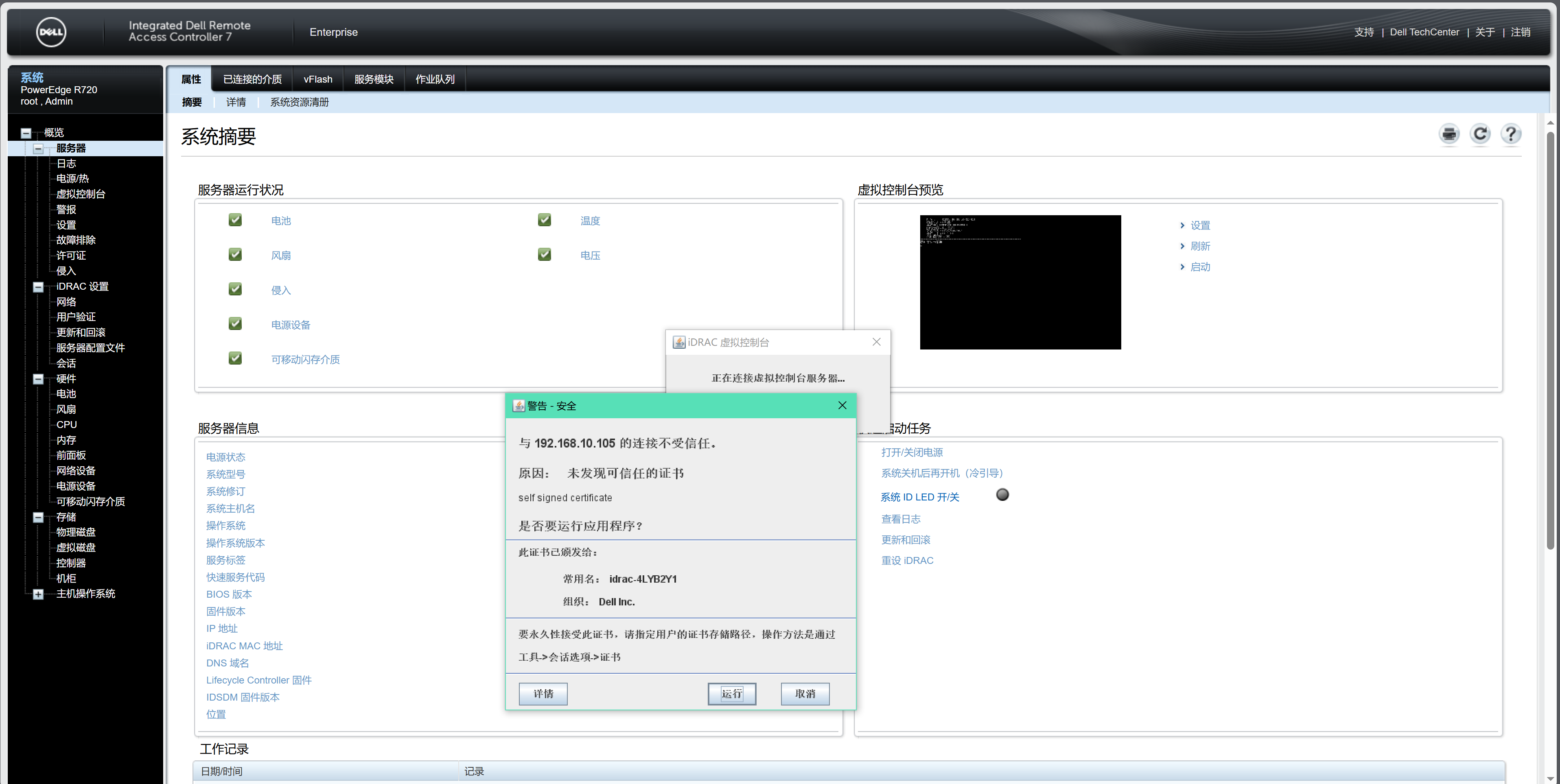

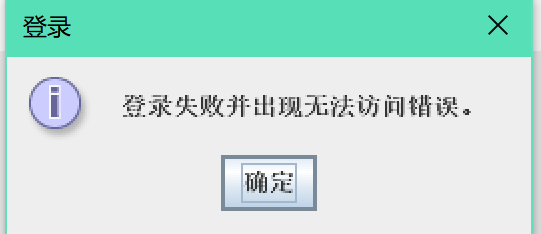

　　当我想要启动控制台看看有什么东西的时候，提示没有证书，再运行就提示登录失败

​image​

　　只得去找教程学习一下iDRAC

　　‍
