【 MDK keil5 生成 .hex文件 .bin文件 stm32】

1.生成hex文件

hex文件的生成通常是默认不选择生成的，MDK这个IDE对于hex生成还是很友善的。只需要在设置中进行勾选就可以了。
1.1选择生成

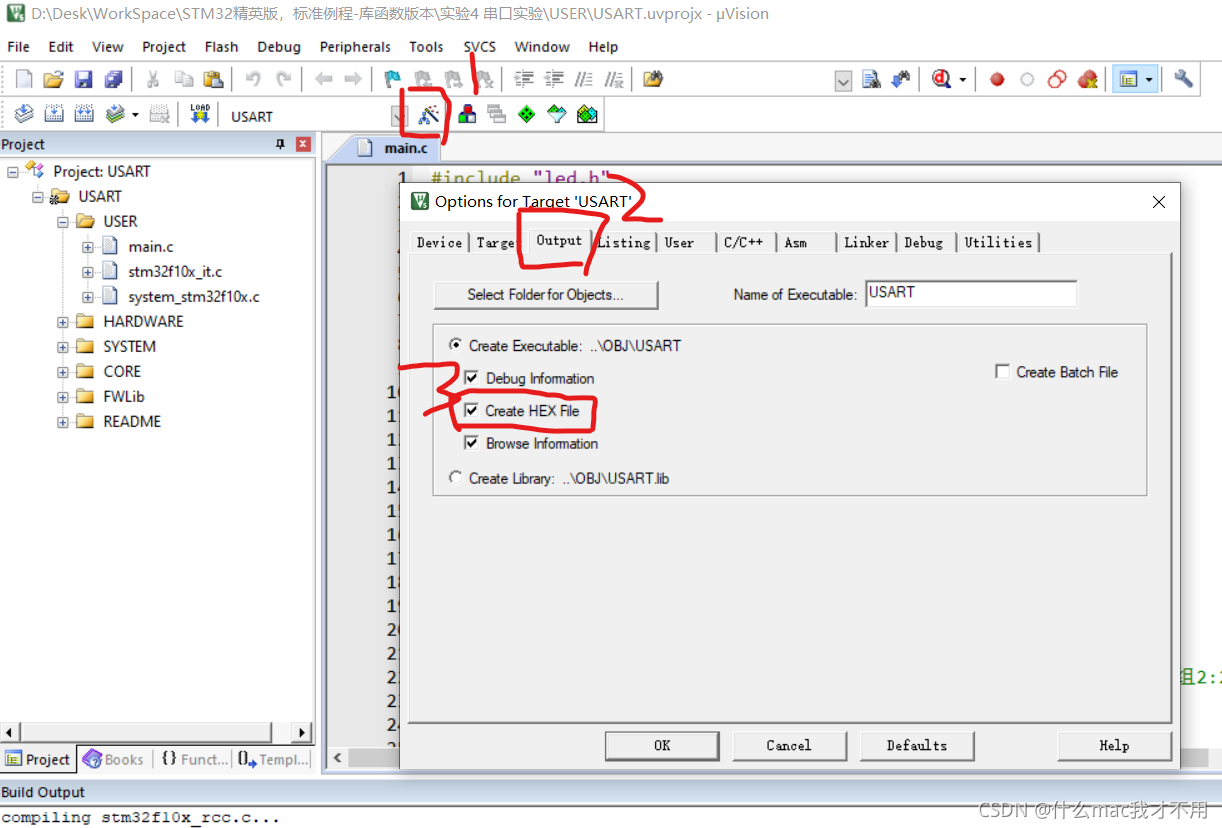

如上图所示，依次选择 1 2，然后勾选3就可以了。

1.2选择生成hex文件存在的位置

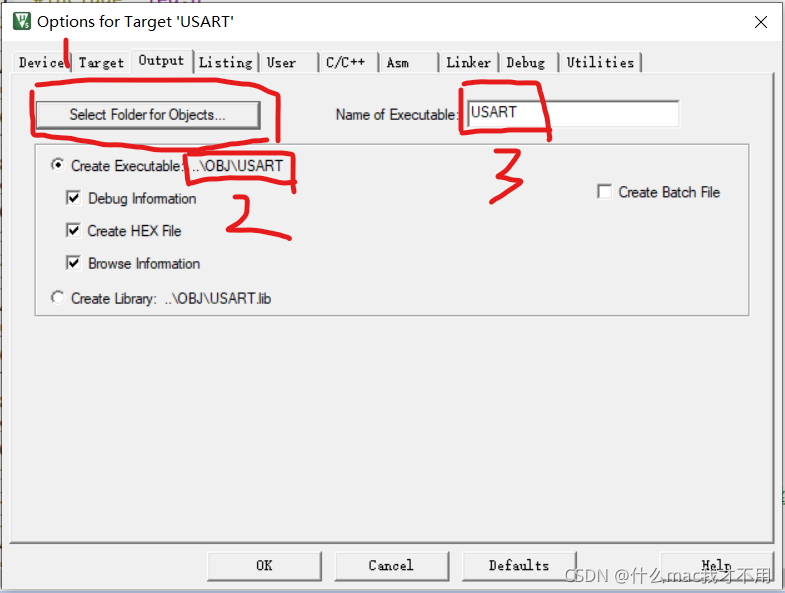

如上图所示：
点击1选择想要存放hex文件的文件夹。
选择的文件夹会同步到2处，USART是名字。名字是由3处的设置的。
所以最终会在OBJ文件夹下生成一个“USART.hex”的文件，可用于下载.

2.生成bin文件

MDK生成bin文件就比较麻烦了，但也是一次设置，整个工程寿命有效，也可以接受。

2.1第一种方法

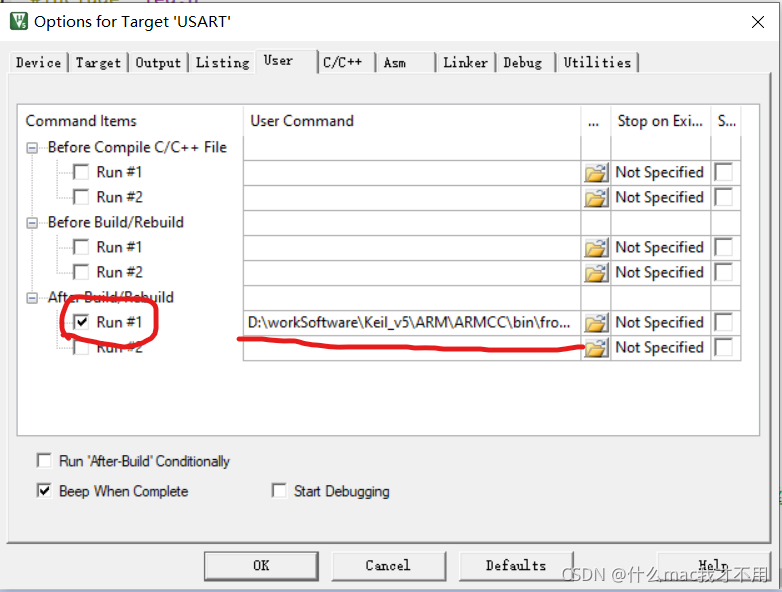

如上图设置好，下载点击编译的时候，mdk会自动帮您生成相应bin文件。下面来分析这个是怎么配置的。

【配置】

D:\workSoftware\Keil_v5\ARM\ARMCC\bin\fromelf.exe    --bin   -o     ..\OBJ\USART.bin    ..\OBJ\USART.axf

【分析】上面的配置一共分为五个部分，输入的时候用空格隔开。我们逐个分析，用来确定适用于你的配置：

1）D:\workSoftware\Keil_v5\ARM\ARMCC\bin\fromelf.exe

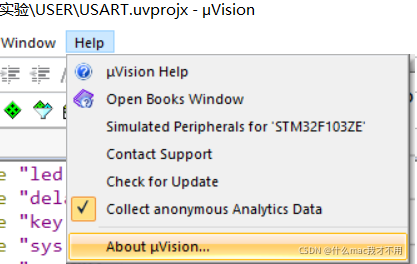

这一块显然是一个win下的可执行程序（exe），只要你安装了MDK都会有。具体位置可以通过如下的方式查找。

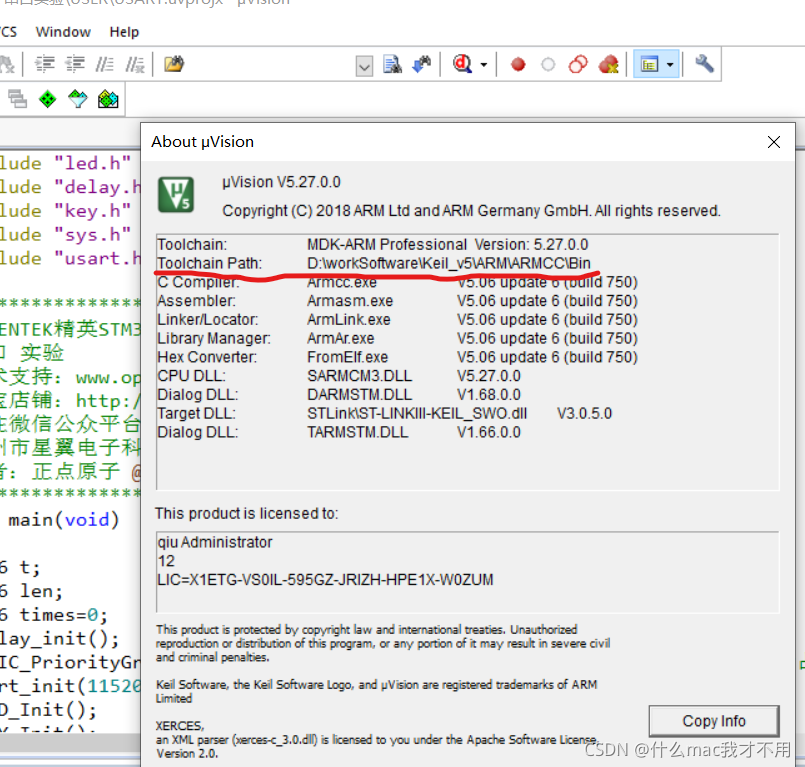

你会看到如下信息

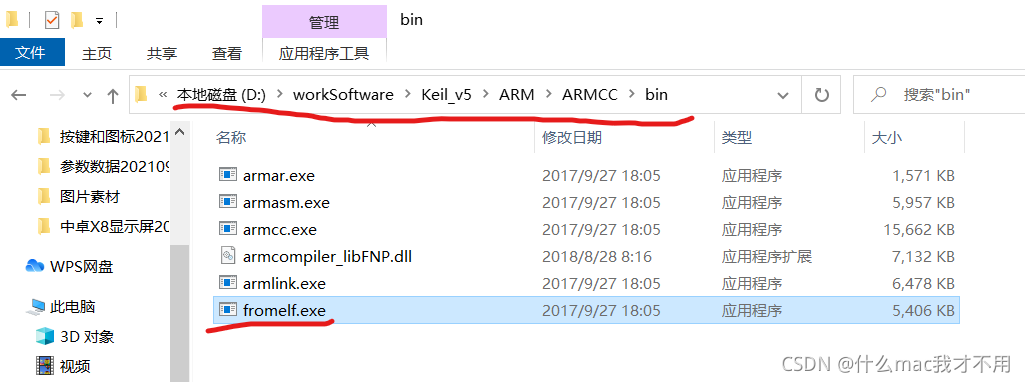

我们核实一下，如期看到了“fromelf.exe”，这里根据每个人的安装路径不同而不同，但终归都会有。不论是keil4 或者keil5

2）–bin
两个中横杠加bin，这里你可以理解成配置，告诉exe程序是要做什么，这里显然是要生成bin文件。固定写法，无需修改

3）-o
这里是一个中横杠加o（欧），这里是英文字母o，不是阿拉伯数字0，这里的作用是out的意思，表示这个“-o”后面跟的就是最终要输出的文件名,固定写法，不要改动，我们肯定知道是要输出一个bin文件的名字的，但是要带路径。

4）..\OBJ\USART.bin

这是想要生成的bin文件名以及他的路径。跟在前面的 -o 后面，表示我们要输出这里所描述的这个bin文件。
文件的名字叫“USART.bin”这里名字可以随意，但必须以.bin结尾。

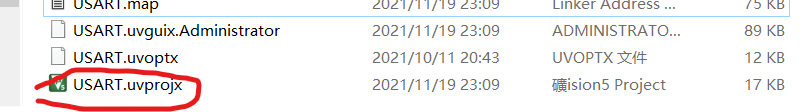

前面的..\OBJ\表示的就是相对路径，表示bin文件想要存放的位置，这里要首先知道（..\表示上一层目录 .\表示当前文件夹），既然这么描述了，必然就是说这是一个相对地址（对应的还有绝对地址，1）中的就是绝对地址）。是谁的相对位置呢，可以看成是工程文件（打开工程的那个文件）的相对位置，工程文件如下图：

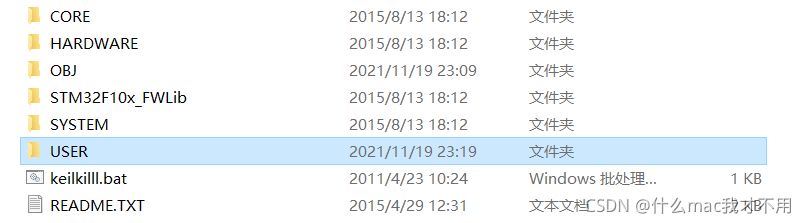

这个工程文件在我的工程中USER文件夹下，返回上一层，然后再进入OBJ，那么bin文件就生成在OBJ文件夹下了。USER和OBJ是平行的两个文件夹，上面那个相对路径表示 USER -> 下图的根路径 -> OBJ，就是这么一个路径效果，这就是所谓相对路径。你知道意思就可以，放在那个文件夹下并不强制。比如： 可以修改成.\USART_change.bin就表示bin文件和工程文件放在一起（USER文件夹），名字叫“USART_change.bin”。

5）..\OBJ\USART.axf

这是最后一部分，相对路径部分我就不解释了，“USART.axf”是固定的，不可以随便命名因为这里表示的是生成前面的bin文件所依赖的文件。就是用“USART.axf”生成的bin文件，所以你工程里生成的axf叫什么就是什么，在哪里就是哪里，是不能随便发挥的。

【总结】

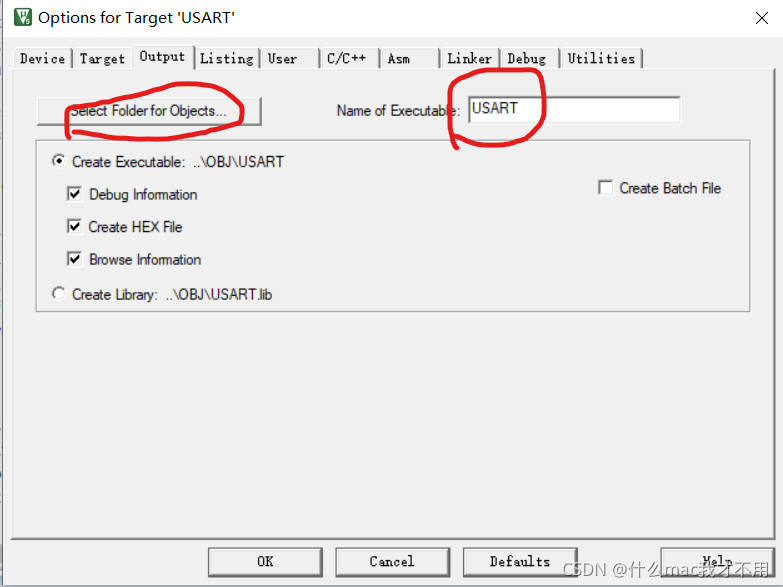

到这里生成bin文件的配置说明就分析完了，只要你不修改out配置中的路径和名字，这个配置就可以一直用。也就是下图中的两个部分不能动，都是影响5）中的配置，一个是影响afx文件的相对路径；一个是影响axf的名字。如下图：

2.2高级方式

keil5中我试了试可以，但更早版本我不确定。这是别人那里看来的。我亲测有效，而且非常好用省心。

这种方法如果要去理解，学习成本可能就稍微有些高了，我并没有学习理解。

优点;
1)所有工程通用。直接拷贝进去就用，什么也不用核实，也不需要核对axf文件的相对位置（afx文件在哪自动获取，bin文件就生成在同一个文件夹，二者同名。
2）out中的配置也可以随便改了，因为这里是自动获取的。

缺点;
1)感觉比较高级，没法测试是否之前老版本的mdk能这么使用不（因为我没有老版本的环境了）。

【建议】
1）能用第二种就用第二种，不能用就用第一种。

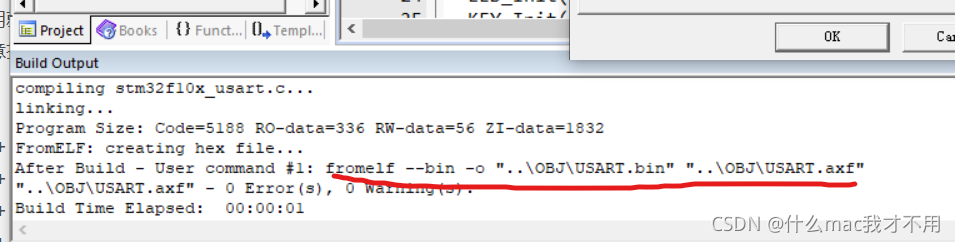

2）看了我第一种分析的话可以留意打印信息，有用（知道是什么意思，去哪找bin），如下图：
